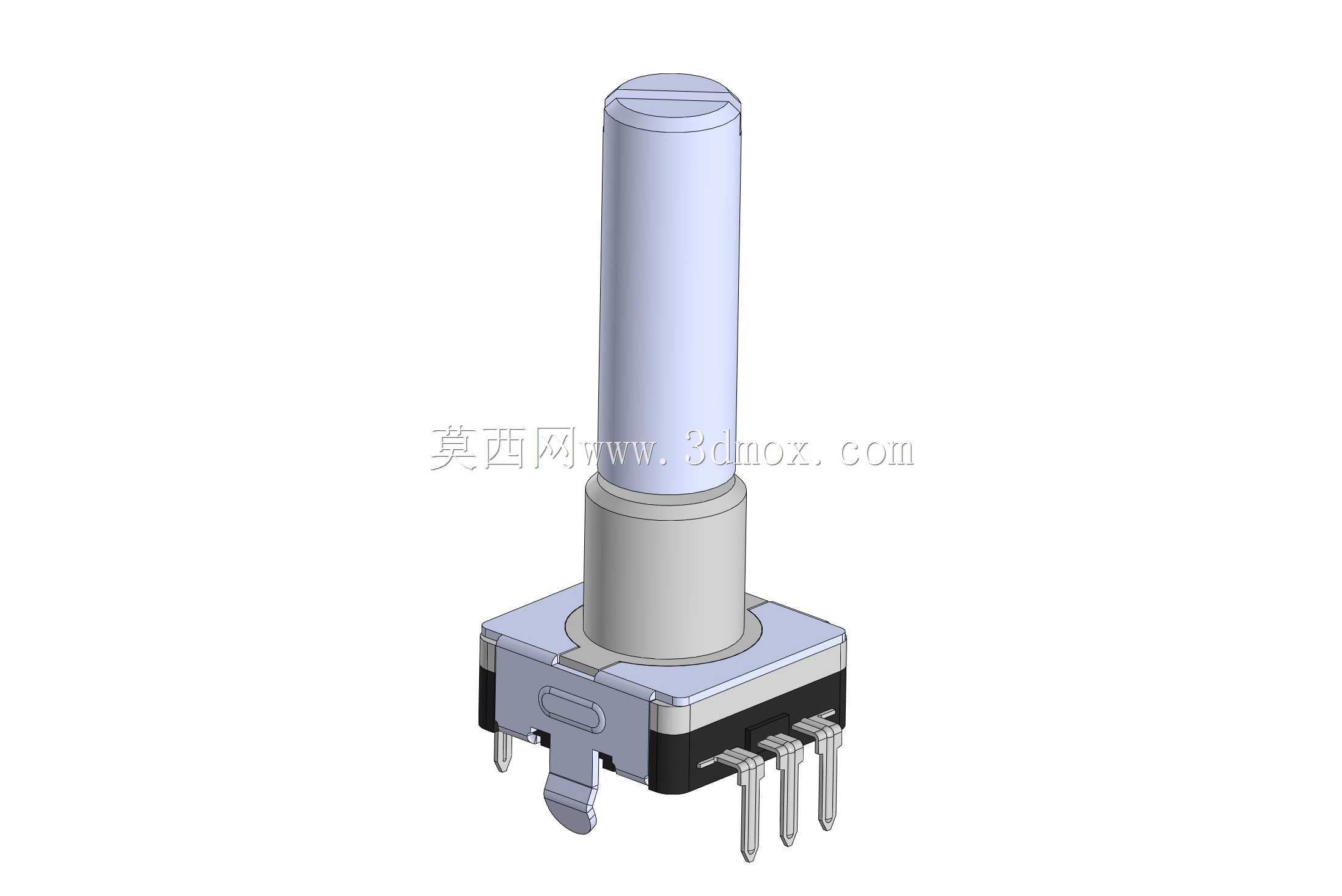

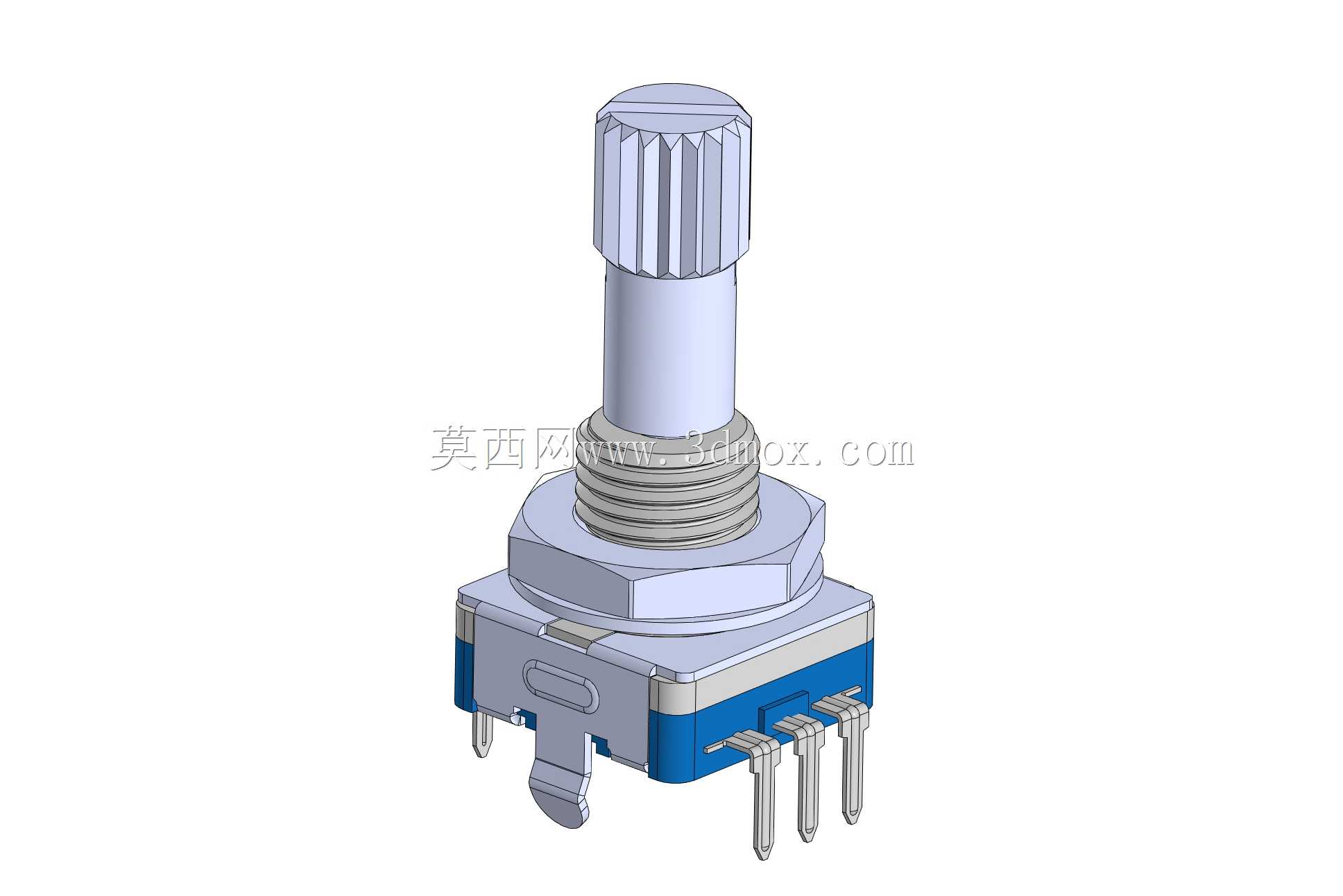

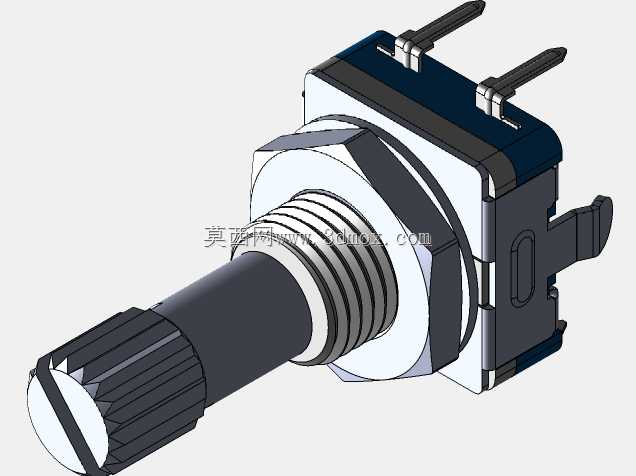

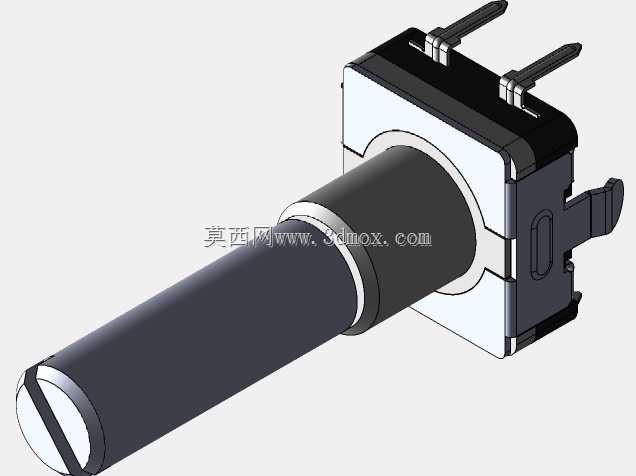

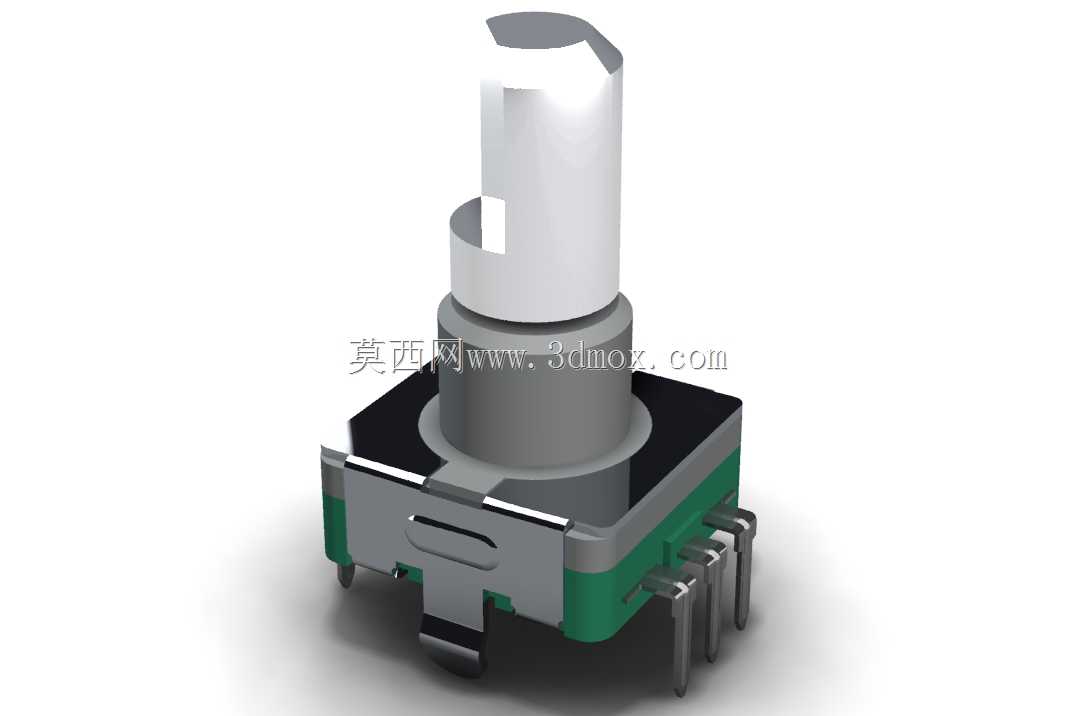

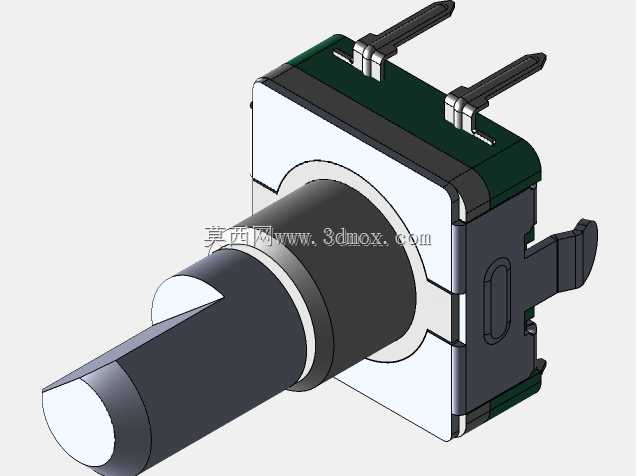

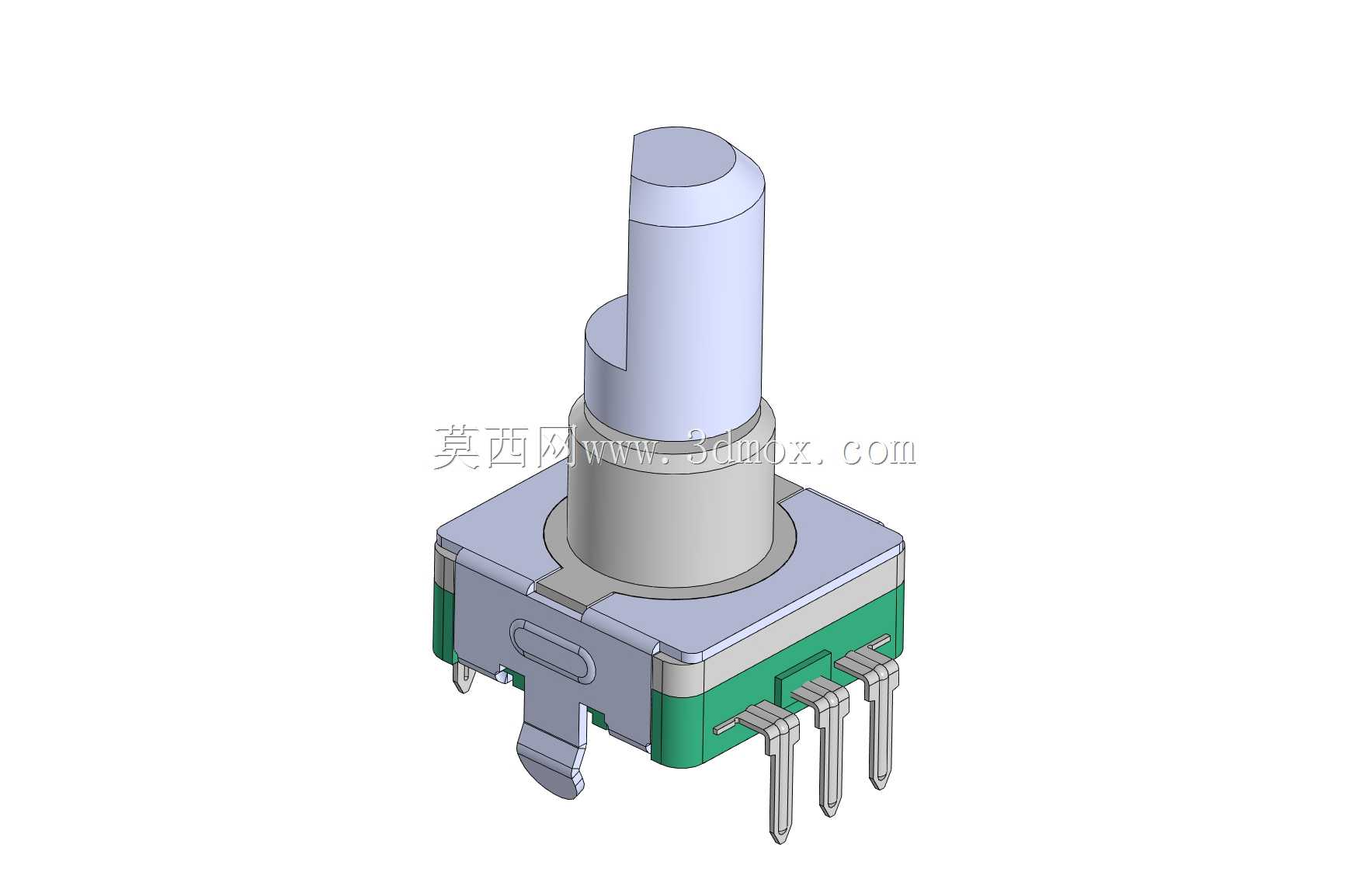

11mm轴径带开关垂直式旋转编码器

插装式旋转编码器在波峰焊工序里最容易出现引脚虚焊、壳体受热形变的问题，这款11mm金属轴的垂直编码器在结构设计上刚好针对性解决了这类量产隐患。底部直插引脚的排布间距严格匹配常规PCB板的孔位公差，每根引脚的根部做了0.2mm的凸台限位，插装时能精准控制插入深度，不会出现引脚顶到板面对方焊盘的情况，也避免了过炉时焊锡顺着引脚缝隙渗进编码器内部的问题。金属轴的同轴度公差控制在0.01mm以内，轴身和塑料基座的配合间隙做了阶梯式设计，外层间隙稍大预留装配容差，内层贴合段做了磨砂防滑处理，既保证旋钮转动时没有旷量，又不会因为公差过紧导致转动卡涩。侧边的推入式开关触发行程控制在0.3mm，按动的反馈力度做了两段式调校，轻按到一半有明显的段落感提示，按到底的触发力度刚好适配消费类电子产品的操作习惯，不会出现误触或者按动无反馈的问题。基座底部的绿色塑封层采用耐温260℃的玻纤增强材质，过回流焊时不会出现壳体软化变形的情况，金属轴和内部码盘的连接采用过盈配合加微量厌氧胶固定的结构，长期转动不会出现轴和码盘打滑丢脉冲的问题。引脚的弯折角度统一做了90度直角处理，弯折处做了圆角过渡避免应力集中，运输或者插装过程中不会出现引脚断裂的情况。基座侧面的定位凸块刚好能卡进PCB板的定位槽里，过炉时不会因为焊锡的张力导致编码器偏移歪斜，后续装配旋钮的时候不需要额外调整位置。金属轴的外露长度做了多档适配，不管是装薄款面板还是厚款设备外壳，都能匹配对应的轴长规格，轴端的D型切面刚好和旋钮的D型孔配合，拧紧固定螺丝后不会出现旋钮跟转的情况。内部的接触弹片采用镀金材质，长期旋转磨损也不会出现接触不良的问题，弹片的预压力经过反复调校，转动时的段落感清晰均匀，每一档的定位手感一致，不会出现有的档位松有的档位紧的情况。
