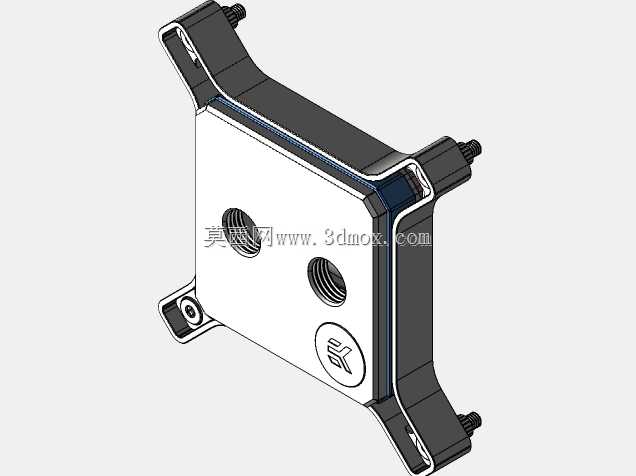

X299平台分体式CPU水冷散热冷头结构

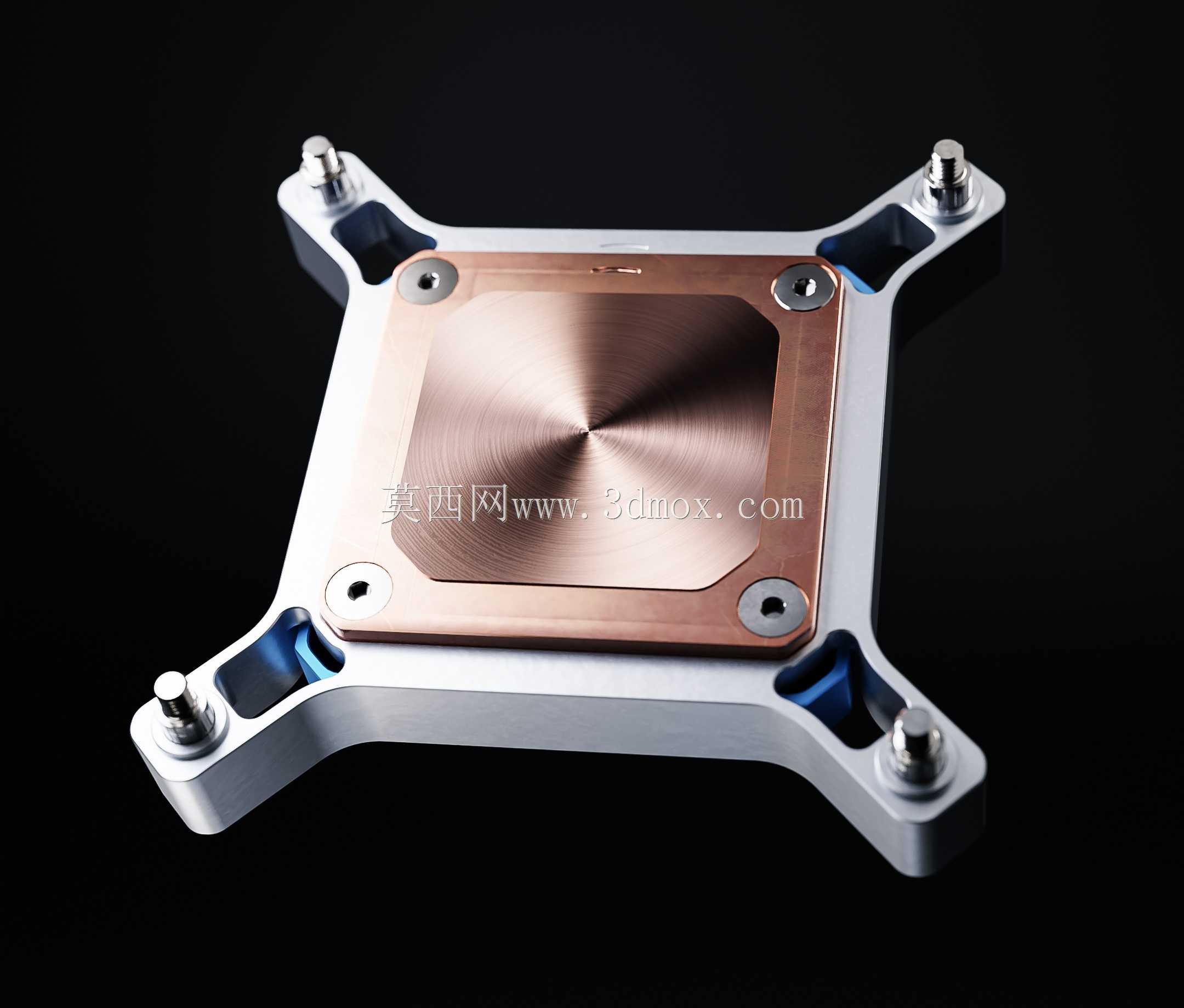

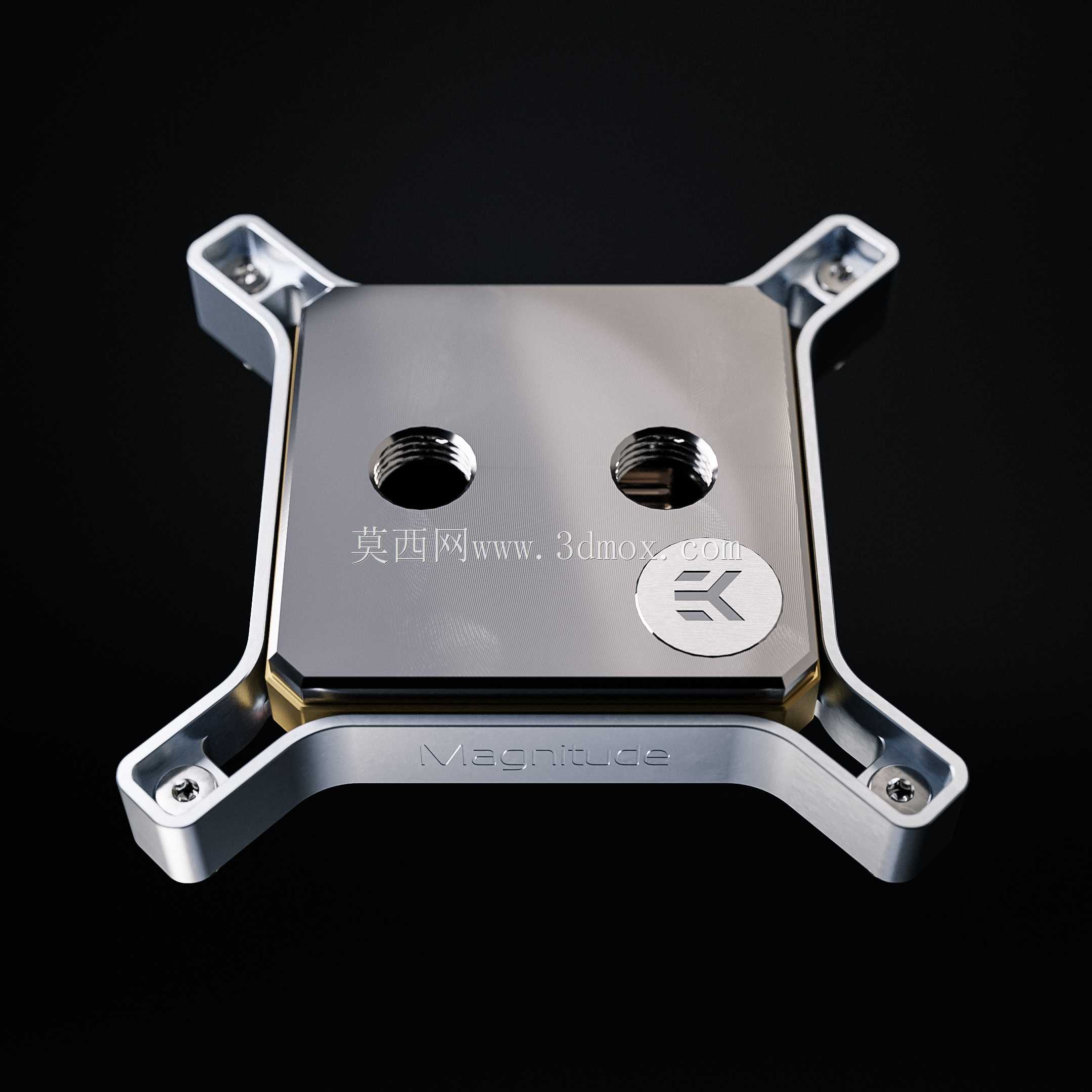

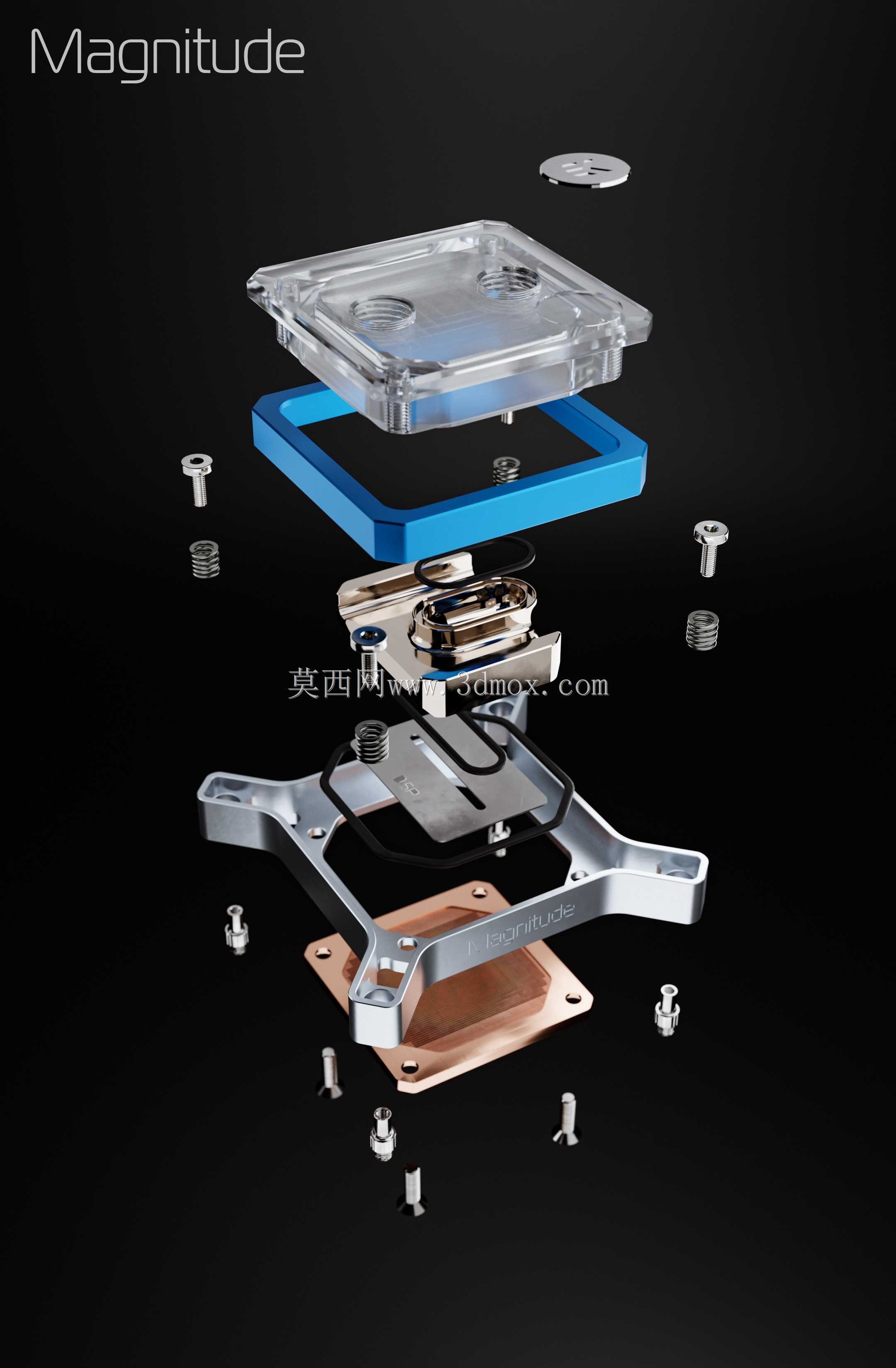

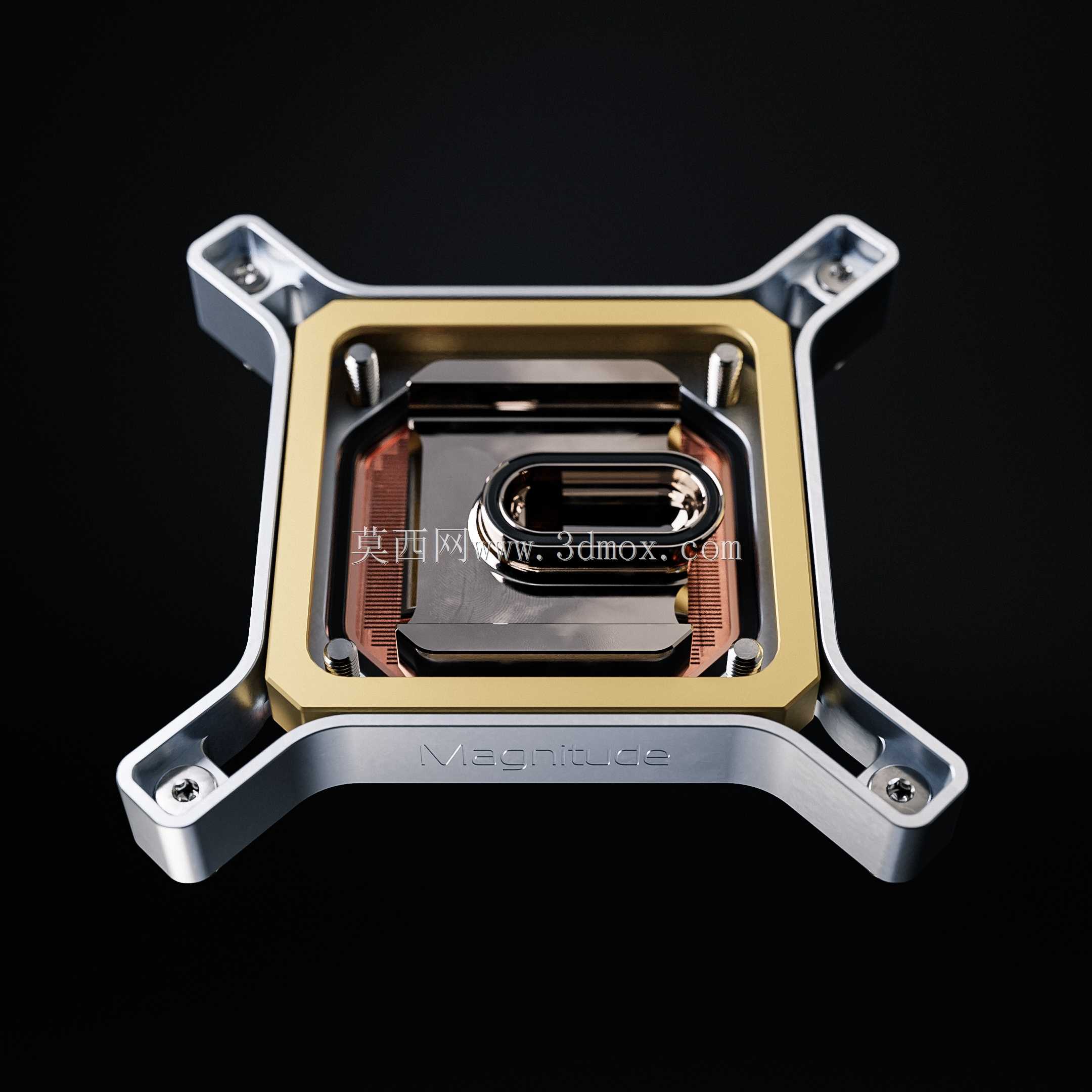

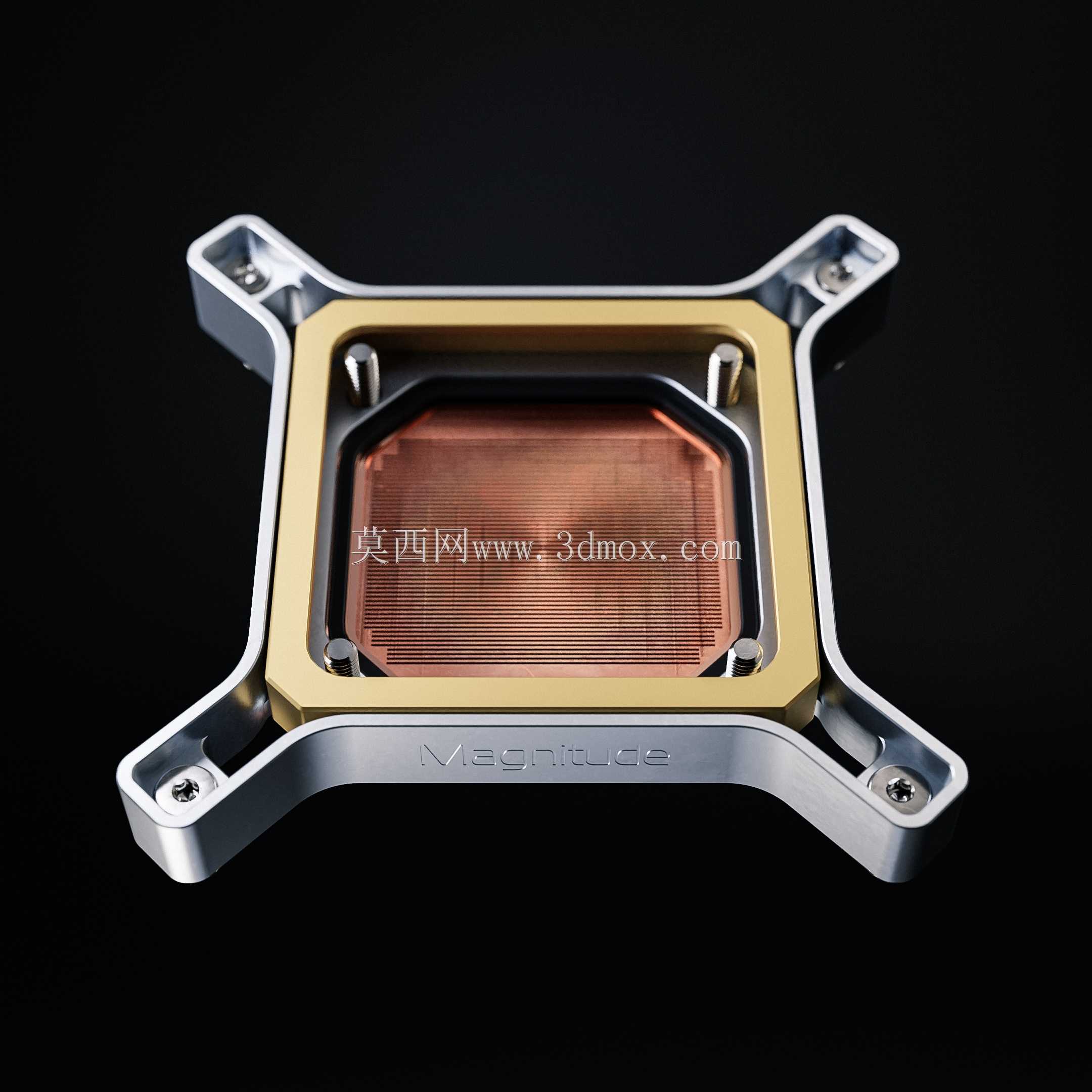

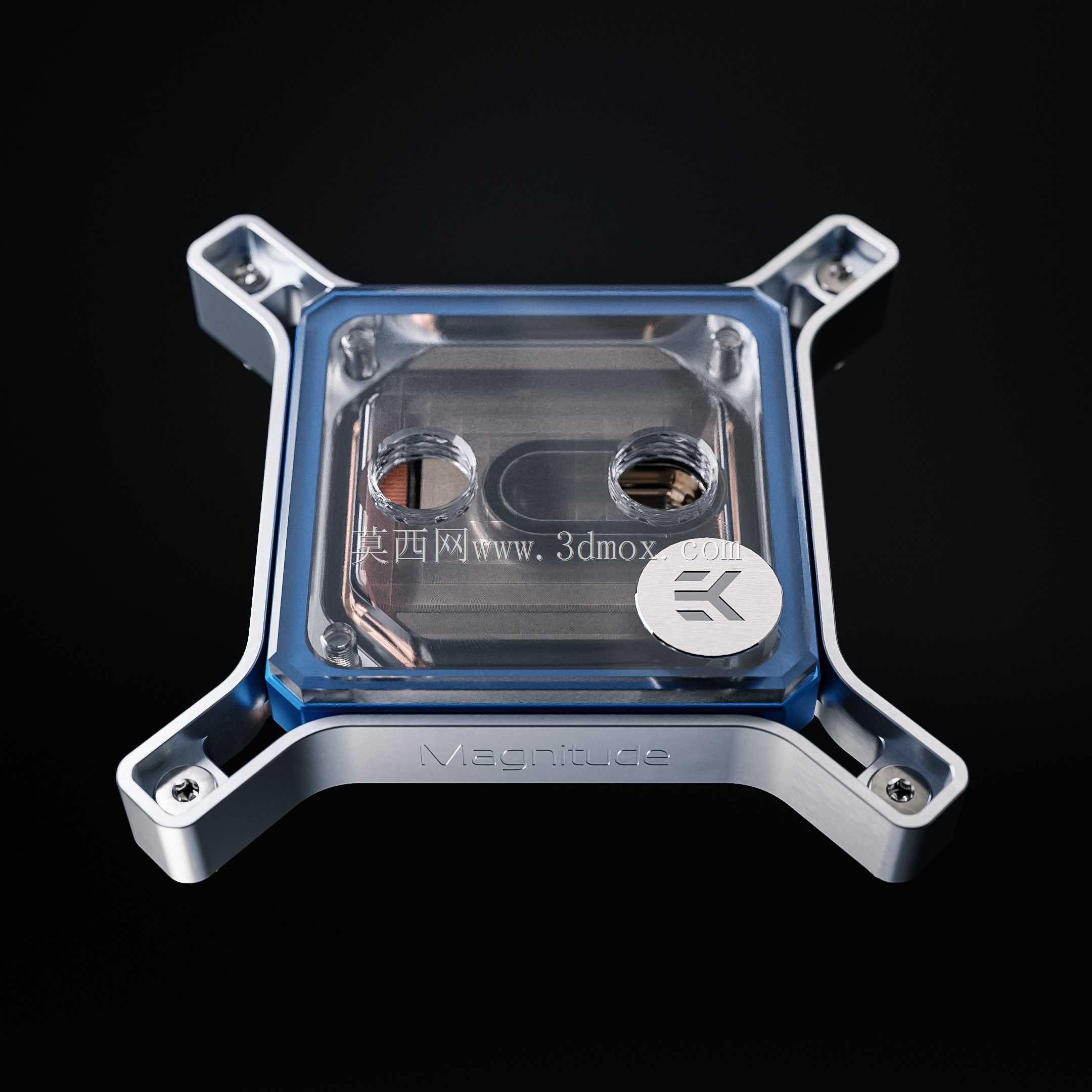

冷头四角的安装支脚做了下沉式铣削处理，边缘特意留出0.15mm的公差避让位，避免主板电容凸起部位干涉安装，支脚表面的阳极氧化层厚度控制在0.08mm以内，既保证金属质感又不会因为涂层过厚导致安装孔位错位。透明上盖的密封槽采用梯形截面设计，相比常规矩形槽，装配时O型圈的挤压形变更均匀，不会出现局部挤压力过大导致的冷流裂纹，长期承受1.5bar水压也不会出现渗漏风险。内部流道的鳍片间距控制在0.3mm，刚好适配主流分体水冷的流量区间，既不会因为间距过小导致水阻陡增，也不会因为间距过大降低热交换效率，鳍片边缘做了0.05mm的圆角钝化，避免加工毛刺脱落堵塞水路。进出水嘴的接口采用标准G1/4螺纹，螺纹根部做了退刀槽处理，安装快拧接头时可以完全拧到底，不会出现接头虚接漏液的隐患，接口位置偏向冷头上部，刚好避开CPU核心正上方的区域，不会和高端主板的供电散热装甲产生空间冲突。底座和上盖的固定螺丝采用对称排布，每颗螺丝的锁紧扭矩控制在0.6N·m，锁紧顺序采用对角交替的方式，避免底座受力不均导致和CPU表面接触出现缝隙，底座的接触面平面度控制在0.02mm以内，不需要额外打磨就能和CPU顶盖实现充分贴合。冷头侧面的品牌标识区域采用镭雕工艺，深度控制在0.1mm，既不会打穿金属外壳影响结构强度，也能保证标识长期使用不会磨损脱落。支脚内部嵌装的压缩弹簧刚度经过匹配调校，安装时弹簧的预紧力刚好把冷头底座压在CPU顶盖上，不会因为压力过大压坏CPU基板，也不会因为压力过小导致接触热阻升高。
