工业级自动点烟设备内部机械结构设计

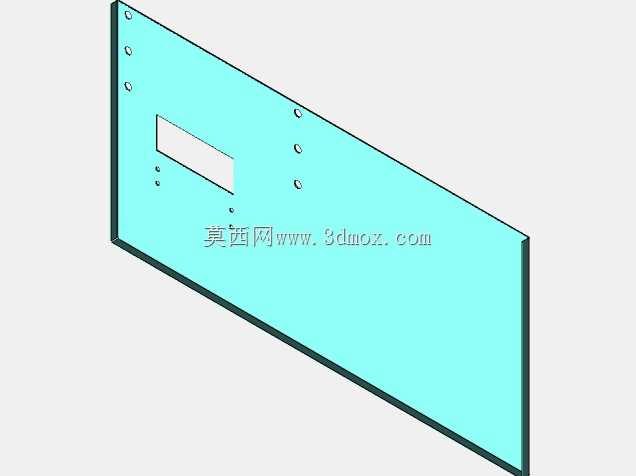

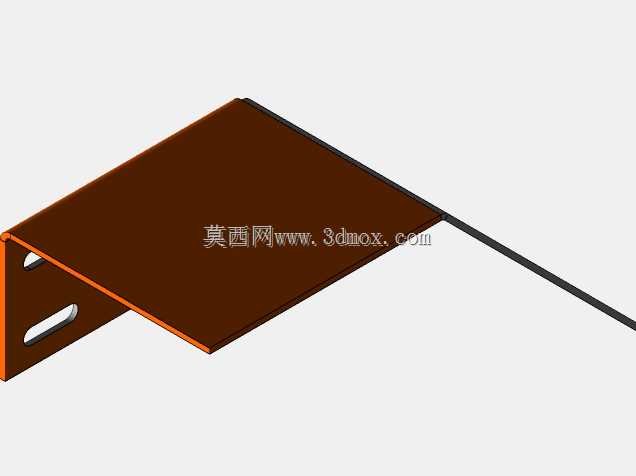

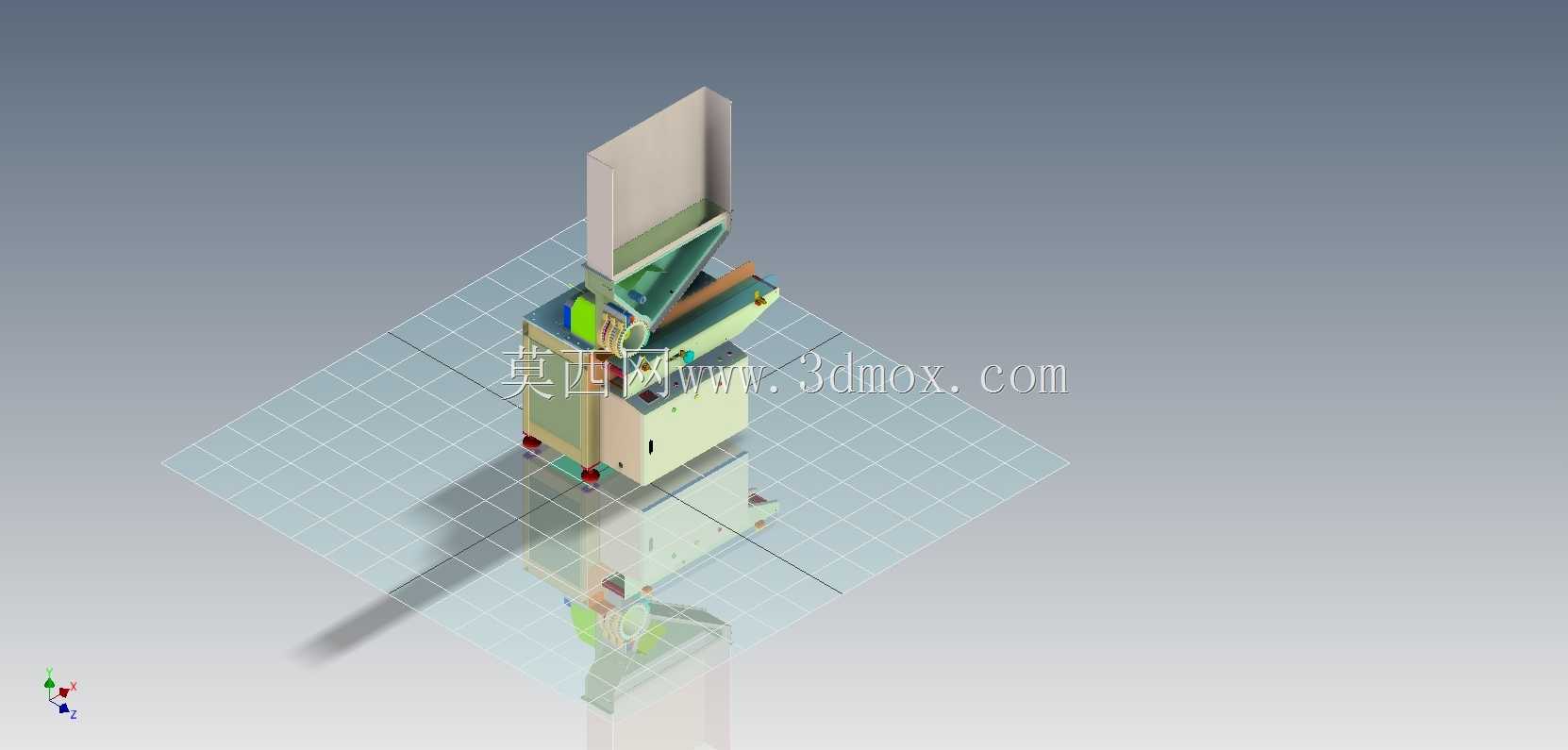

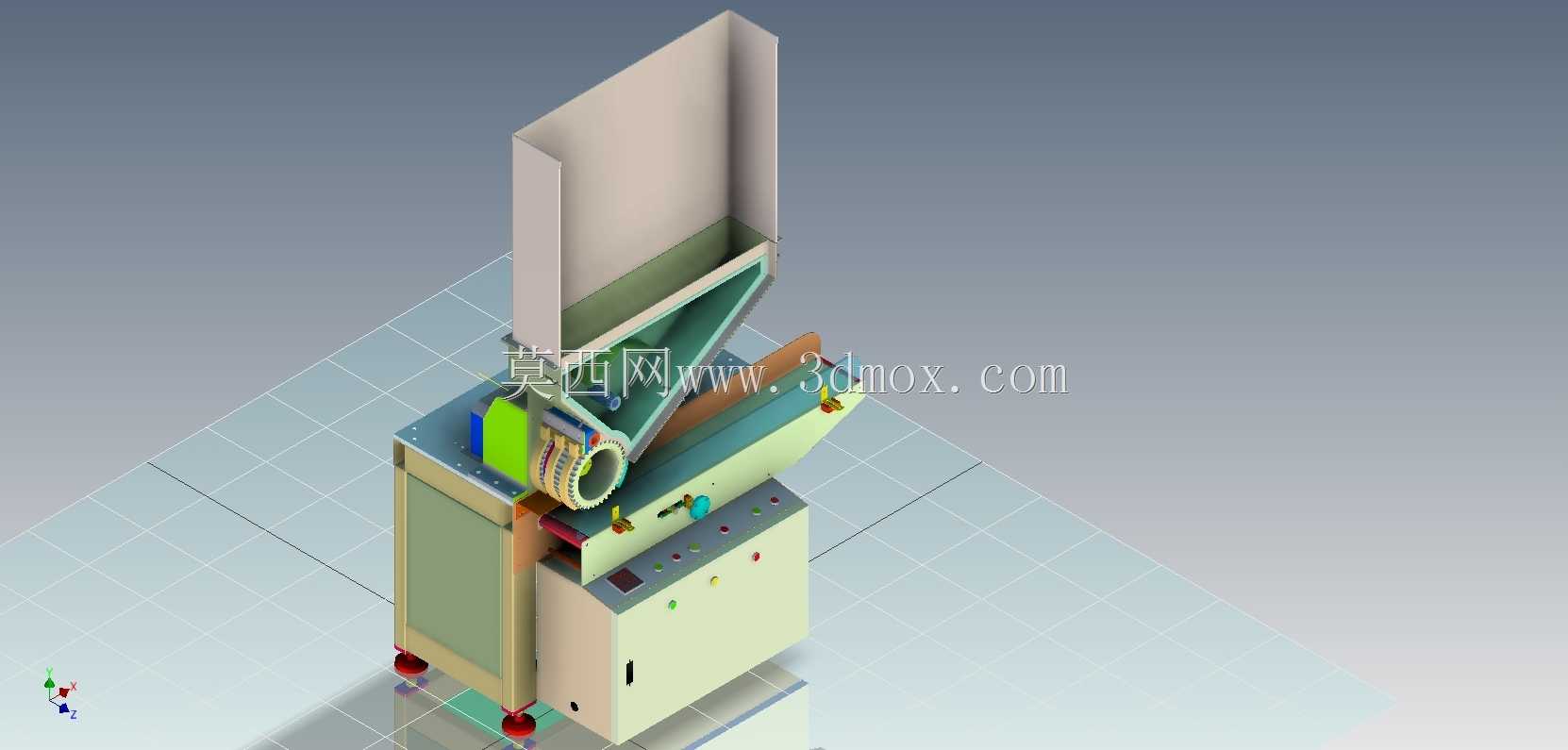

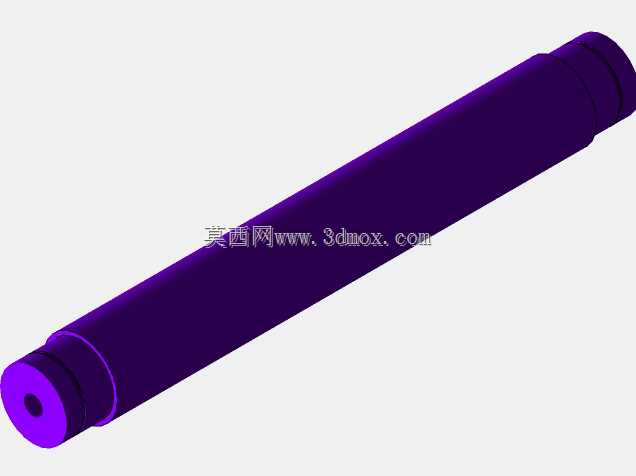

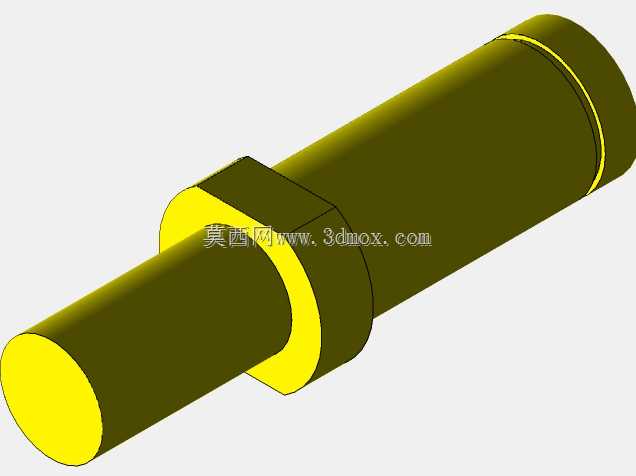

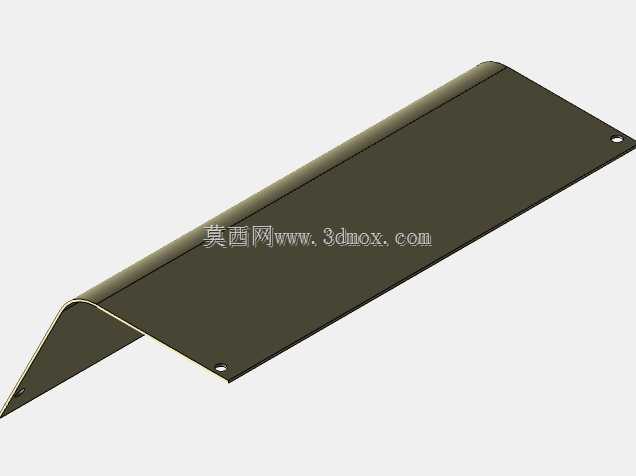

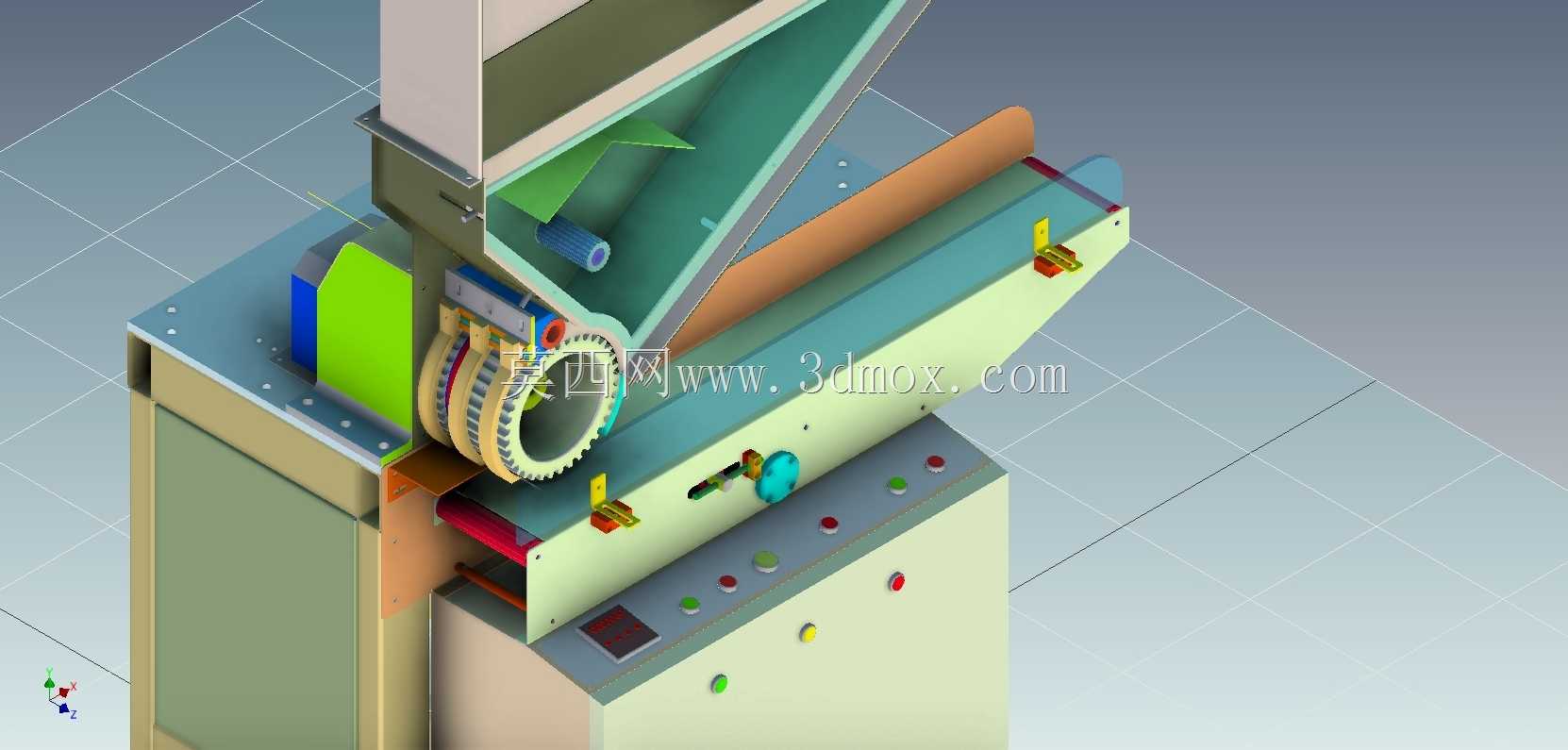

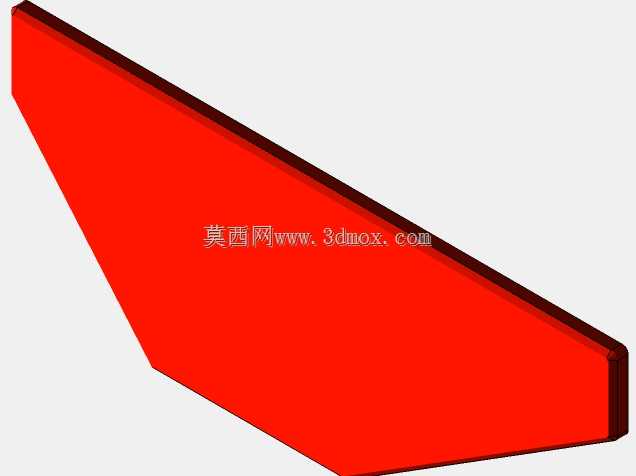

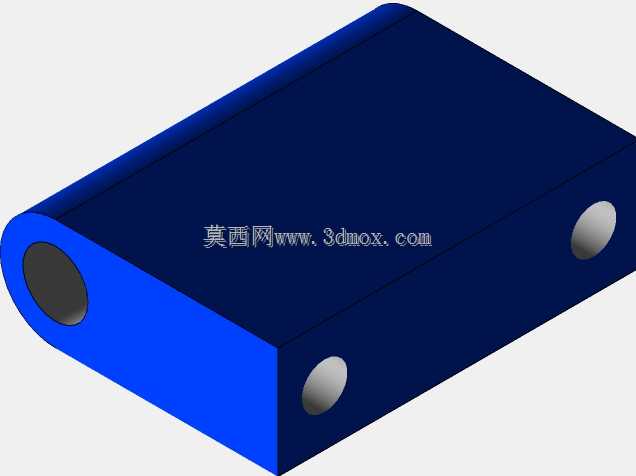

车间现场手动点烟操作存在明火管控难、操作一致性差、人员近距离接触高温部件的安全隐患，这款自动点烟设备的结构设计完全围绕加工适配逻辑展开，每一处细节都对应量产加工的可行性与长期运行的稳定性要求。设备侧立机架采用折弯钣金拼焊结构，折弯处预留的0.2mm工艺缺口刚好适配数控折弯机的下模V口宽度，避免折弯时出现板材挤裂、圆角不均的问题，拼焊位置的止口设计直接省去了焊后二次铣削找正的工序，焊接变形量控制在0.15mm以内，后续安装传动组件时无需额外配磨调整垫。倾斜布置的料道表面做了1.2°的微倾角处理，这个角度是经过多轮落料测试敲定的，既能保证烟支依靠自重顺滑下滑，又不会因为倾角过大出现烟支堆叠卡滞，料道侧壁的导向条采用镶嵌式安装，磨损后只需单独更换导向条，无需整体更换料道本体，大幅降低后期维护成本。传动端的齿轮组件与送料拨轮采用同轴嵌套设计，齿轮内孔与拨轮轴的配合选用H7/h6公差带，既保证转动时无旷量，又能在设备卡滞时通过接触面的微量滑移保护齿轮齿形不被崩断，拨轮上的弧形卡槽深度经过反复核算，刚好容纳单支烟支的直径，不会出现双支烟同时卡入的故障。操作面板上的按钮布局完全贴合一线操作人员的使用习惯，常用的启动按钮布置在右手自然下垂即可触碰的高度，急停按钮高出面板表面8mm，搭配醒目的红色防护圈，紧急情况下无需目视即可快速拍停。设备内部的走线槽采用分段式卡扣结构，布线时可以根据线束走向随时调整槽体位置，所有接线端子都预留了30mm的余量，后期检修更换元件时无需重新布线。点烟端的发热组件安装位置做了可调式腰型孔设计，不同批次烟支的直径存在细微偏差时，只需微调发热组件的前后位置即可保证点烟效果一致，腰型孔的锁紧位置特意做了防滑齿纹，设备长期运行产生的振动也不会导致位置偏移。钣金外壳的拼接处全部采用嵌入式卡扣配合少量固定螺丝，外观无裸露的螺丝头，既提升了整体美观度，又能避免灰尘、杂物从拼接缝隙进入设备内部，外壳表面的喷塑层厚度控制在60-80μm，兼顾防锈能力与表面触感，不会因为喷塑过厚导致卡扣装配过紧。
