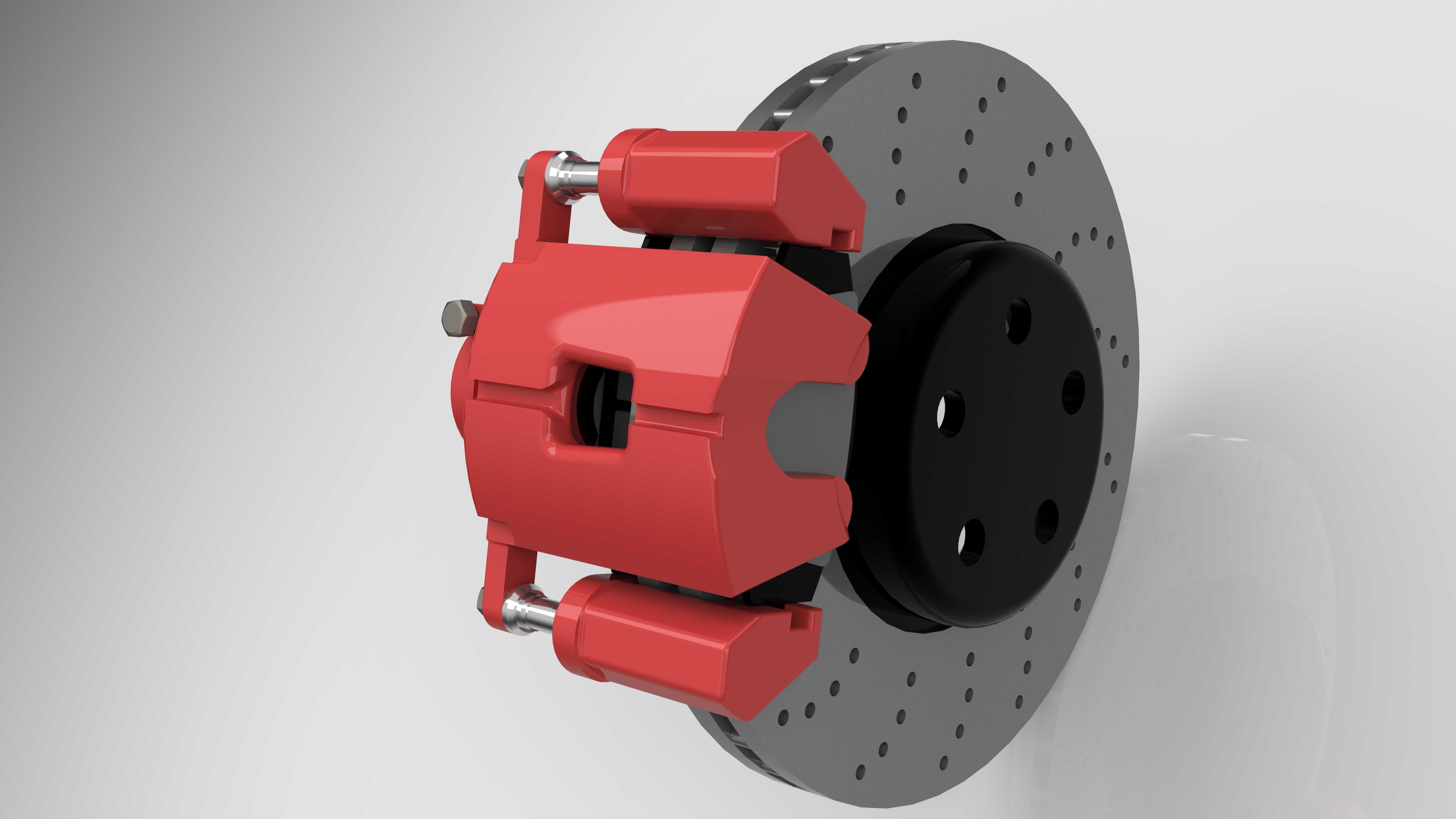

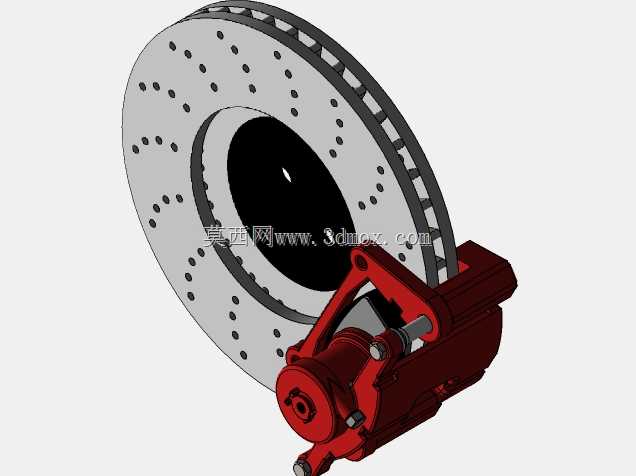

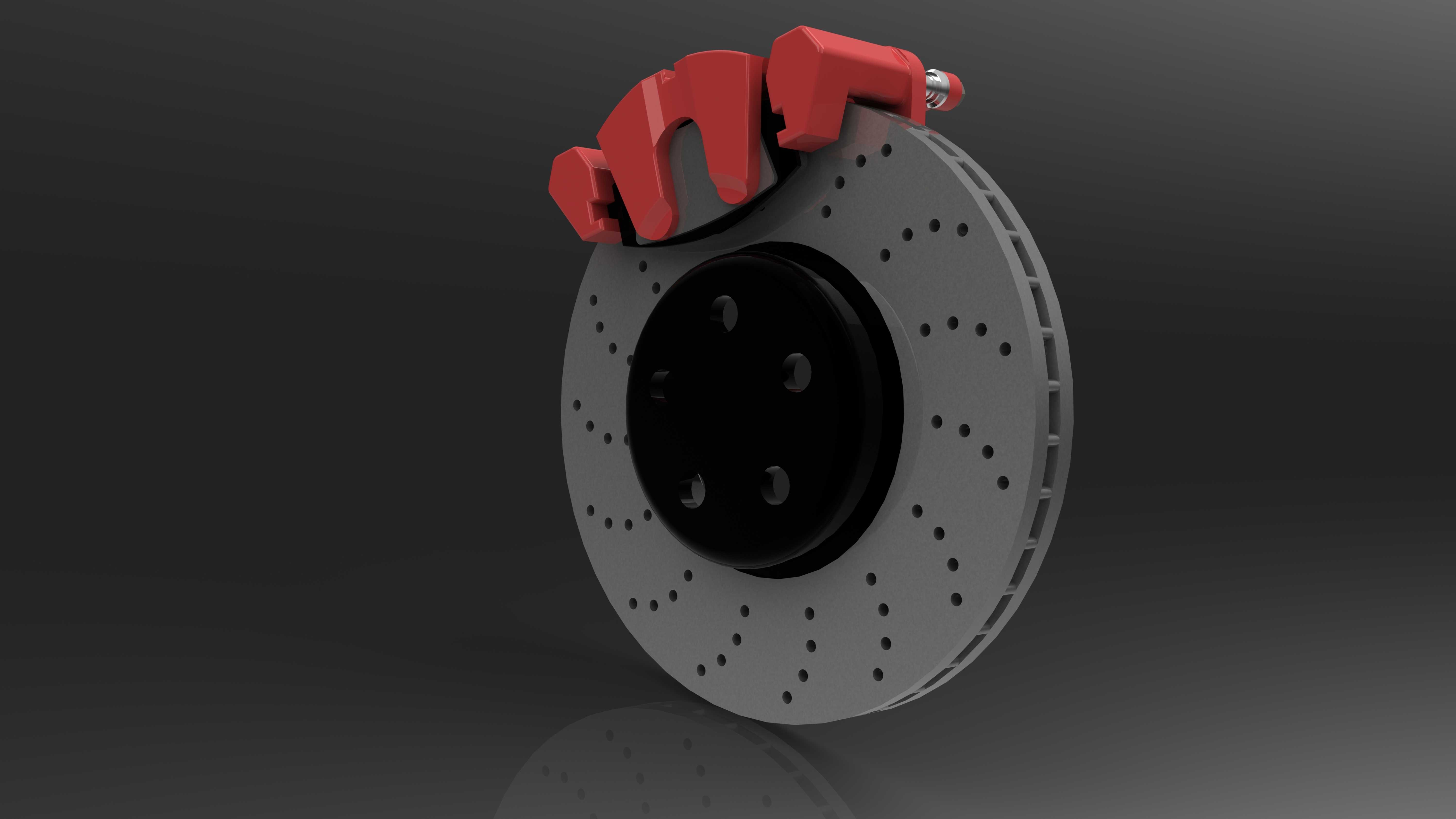

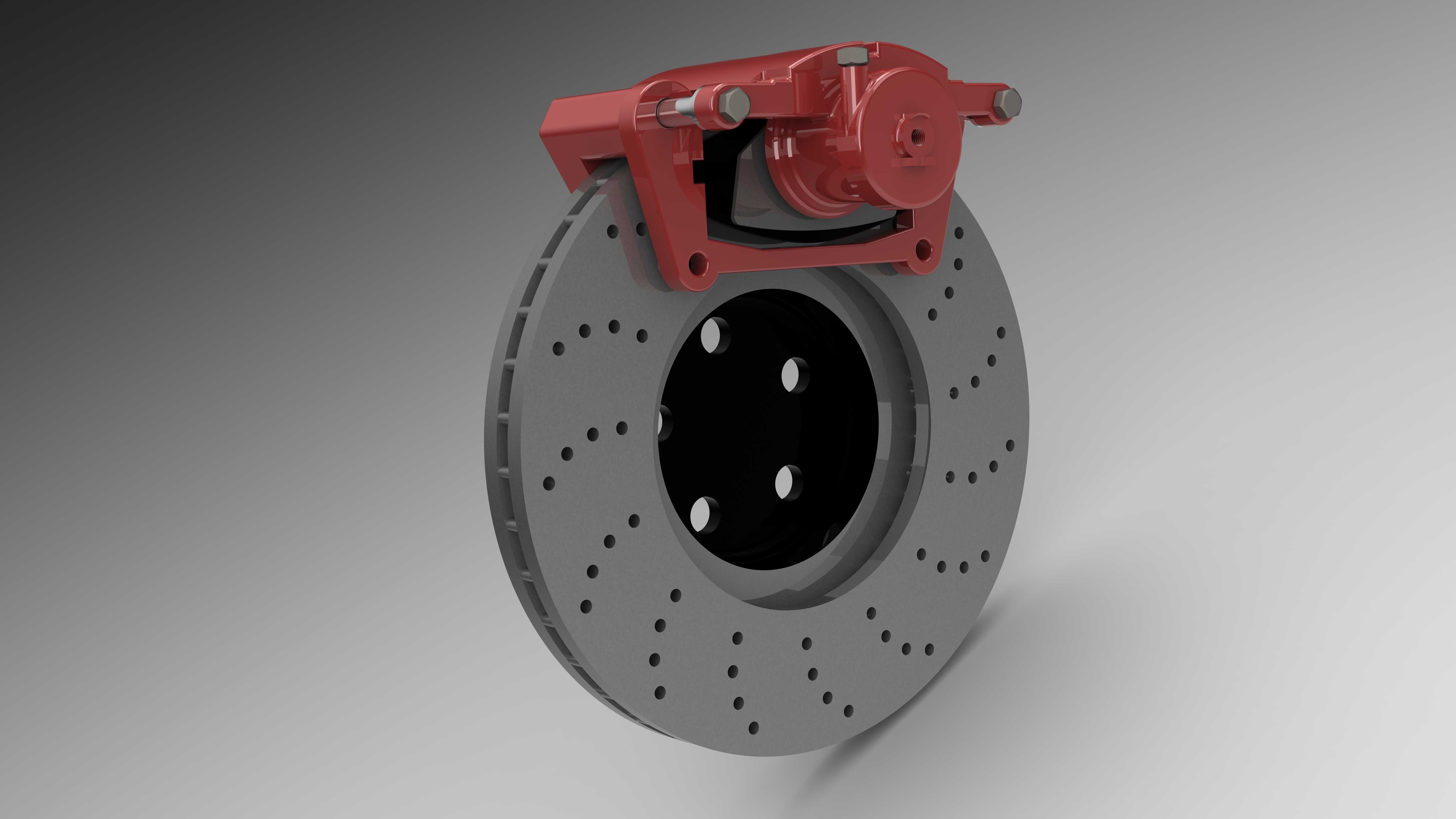

乘用车浮钳盘式制动结构三维设计

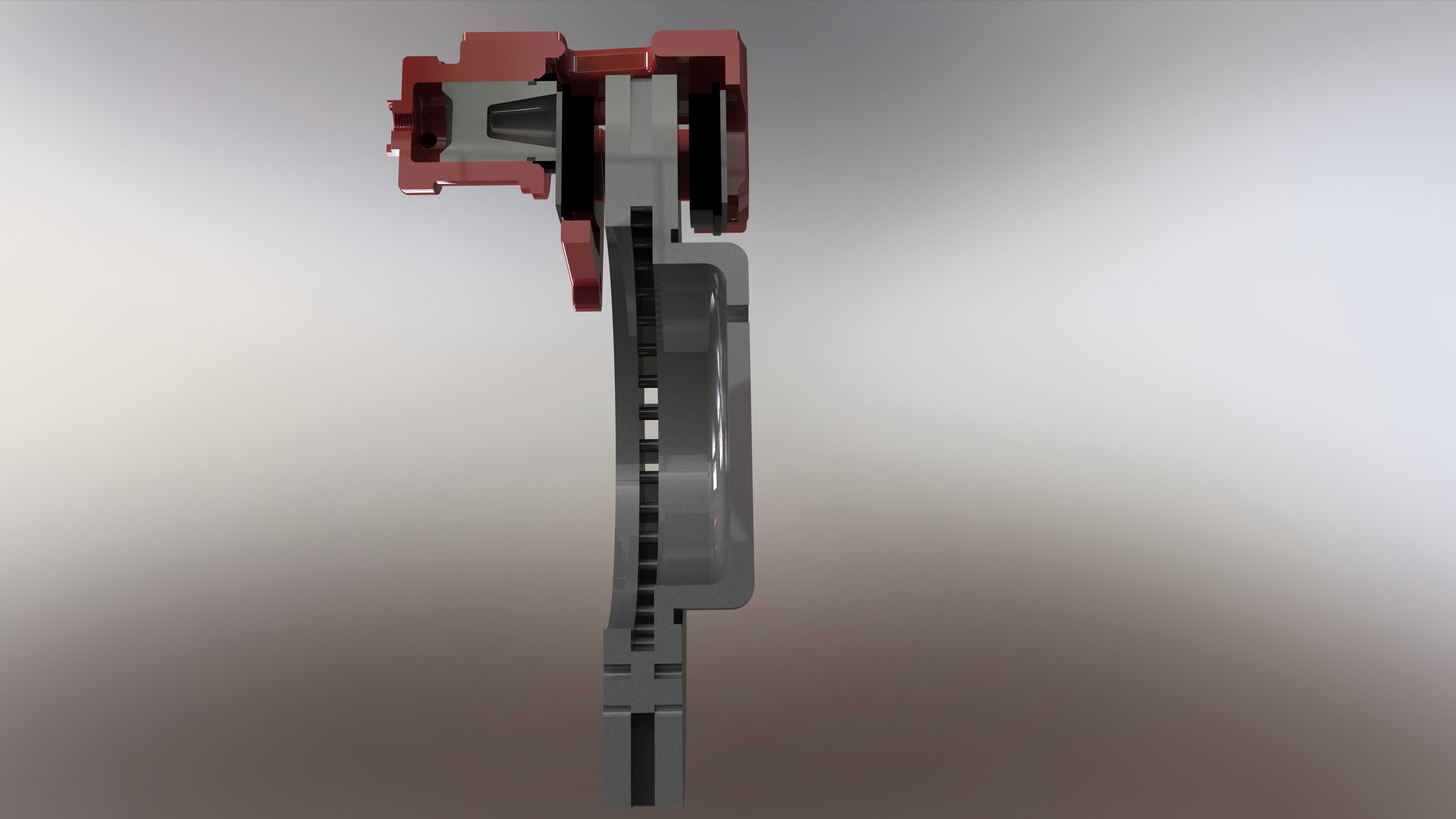

乘用车日常行驶中频繁启停带来的制动热衰减、偏磨问题，始终是盘式制动结构迭代中绕不开的核心矛盾，浮钳盘式结构能在乘用车型上大范围普及，恰恰是在成本、重量、制动效能三者间找到了最优的工程平衡点。卡钳本体的浮动销配合间隙是最容易被忽略的装配细节，间隙过小会导致卡钳滑动卡滞，制动后刹车片无法完全回位，长距离行驶后会出现拖刹、刹车片异常烧蚀的问题；间隙过大则会让卡钳在制动瞬间产生横向旷量，方向盘在高速制动时出现明显抖动，直接影响驾驶质感。制动盘表面的通风钻孔排布也不是单纯的装饰性设计，每一处钻孔的位置都要避开制动盘的应力集中区域，钻孔直径过大会降低制动盘的结构强度，连续高强度制动后容易出现盘面开裂的风险，孔径过小又无法起到有效散热、排出制动磨屑的作用，钻孔的深度也要严格控制，避免贯穿通风道导致制动盘整体刚性下降。卡钳内侧活塞的密封圈截面形状经过了多轮调校，矩形密封圈的弹性变形量刚好能在制动解除时带动活塞回位0.1毫米左右，这个微小的回位量既能让刹车片和制动盘之间保留合理的运转间隙，避免正常行驶时的不必要摩擦，又能保证下次制动时活塞的空行程足够短，制动踏板的脚感不会出现虚位。刹车片背板和卡钳安装位的接触面上预留了减震消音片的安装空间，消音片的厚度公差控制在0.05毫米以内，过厚会导致刹车片无法完全贴合制动盘，制动力输出不足，过薄则无法吸收制动时的高频振动，刹车时会出现尖锐的异响。制动盘中心的安装孔位和轮毂轴头的配合采用过渡公差设计，既保证装配时的同轴度要求，避免制动盘运转时出现端面跳动，又不会让装配难度过高，售后维修时无需专用工具就能完成拆装。卡钳本体的铸造圆角设计也兼顾了加工便利性，所有转角位置的圆角半径统一为3毫米，既避免铸造时出现应力开裂，又能让机加工时的刀具走刀路径更顺畅，减少刀具损耗。
