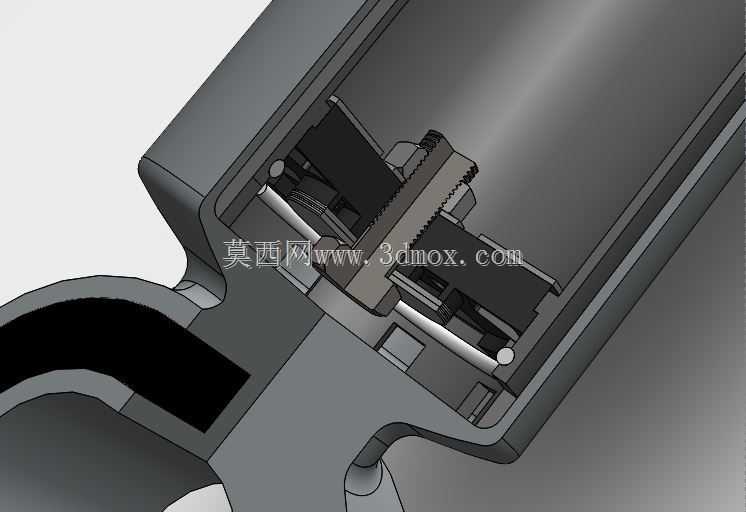

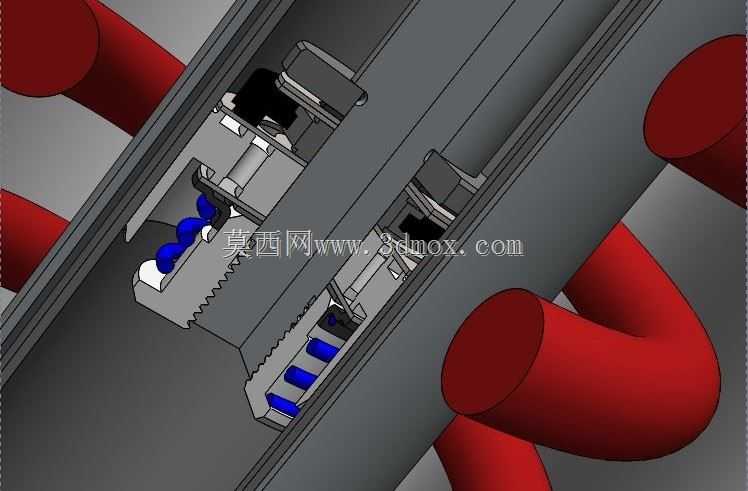

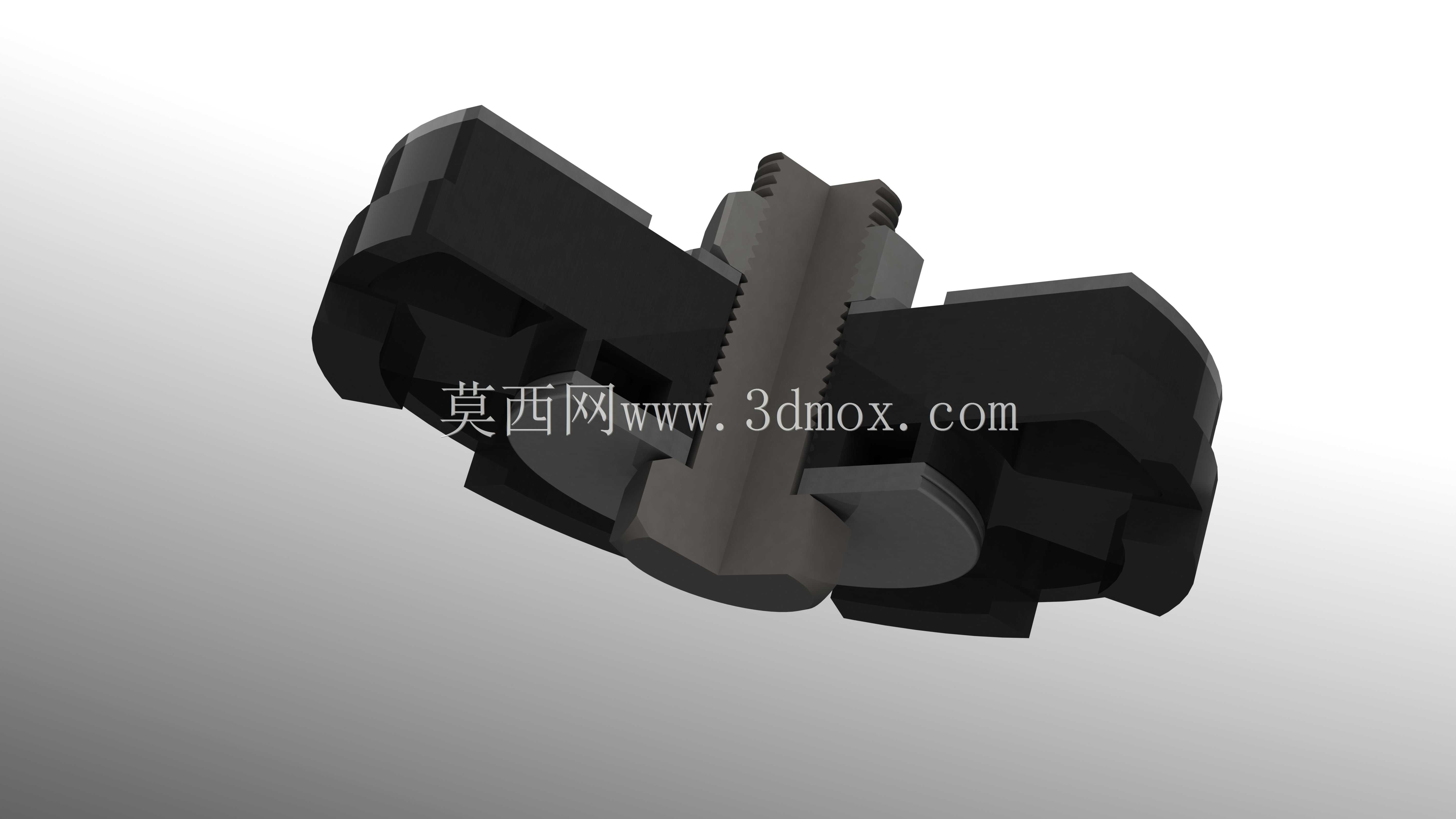

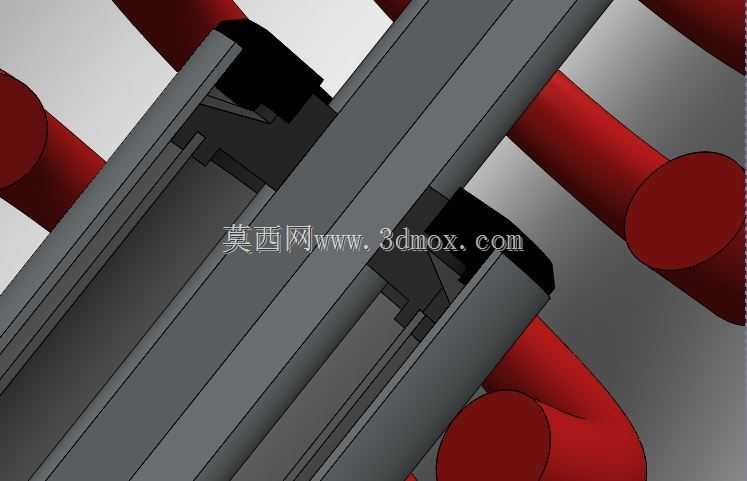

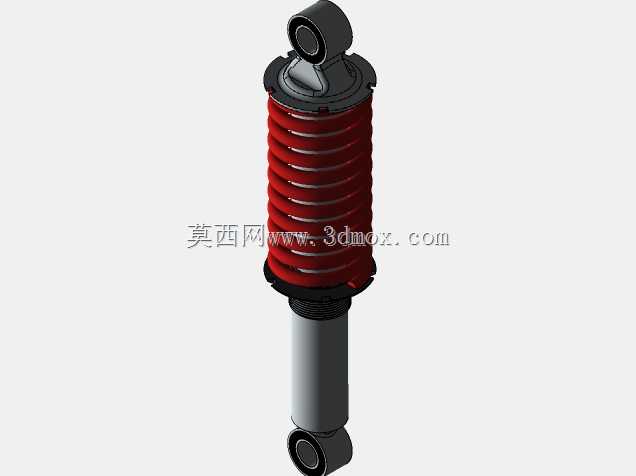

在两轮摩托车的底盘结构设计中,后悬架承担着缓冲路面冲击、传递行驶载荷、保障后轮抓地稳定性的核心作用,这套双管减振式后悬架结构,主要适配中小排量通勤类摩托车的后轴承载需求,日常铺装路面行驶、非铺装路面轻度通行场景下都能匹配对应的减振性能要求。整套悬架以左右对称布置的双筒减振器作为核心承载与减振部件,不同于单筒后减振的偏运动调校取向,双管结构的设计初衷是兼顾承载能力与减振行程的平衡,既能够满足单人通勤的柔和滤震需求,也能适配双人骑乘、附带少量行李时的载荷变化,不会出现减振触底或者刚度不足的异常晃动。结构内部完整还原了活塞阀与压缩阀的装配关系,活塞阀作为减振器往复运动时的核心阻尼调节部件,其阀片堆叠顺序、流通孔位的布局直接决定了减振器拉伸行程的阻尼大小,建模过程中严格按照实际装配的配合间隙还原了活塞与工作缸筒的配合边界,避免出现结构干涉的问题;压缩阀布置在减振器工作缸的下端,负责压缩行程下的油液导通与阻尼建立,模型中还原了压缩阀座、阀片、限位弹簧的相对装配位置,能够直观呈现油液在压缩行程中的流通路径。从安装边界来看,这套后悬架的上端连接点适配摩托车后车架的安装吊耳,下端连接点与后轮摇臂的铰接座匹配,建模时预留了标准铰接螺栓的穿装空间,安装孔位的同轴度、上下连接点的中心距都按照常规通勤摩托的尺寸区间设置,能够直接适配同平台车型的结构改型参考。设计过程中充分考虑了实际装配的工艺性,减振器外筒、储油缸、内部活塞杆的同轴度公差在建模时做了对应约束,避免后续出工程图时出现装配基准偏移的问题,同时活塞阀、压缩阀的零件拆分完全按照实际生产的装配层级设置,既可以用于整车装配的干涉检查,也能单独拆分出减振器部件做阻尼性能仿真的结构参考。不同于简化的悬架外观模型,这套结构完整还原了内部阀系的装配关系,对于需要做后悬架匹配调校、减振器结构逆向参考的设计人员来说,能够省去重新搭建内部阀系结构的时间,直接在现有模型基础上调整阀片参数、弹簧刚度、减振器行程,就能快速适配不同载荷等级、不同调校取向的车型开发需求,也可以作为机械专业教学中悬架结构、液压减振原理的直观演示模型,帮助学习者理解双筒减振器的工作逻辑与各部件的实际作用。
- 上一篇:低功率电子设备用单刀双掷微型拨动开关
- 下一篇:多角度强磁焊接定位固定工装
- 全部评论(0)
- 模板大小 91.48 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 通用机械零部件
