化学品储罐加药泵集成撬装结构设计

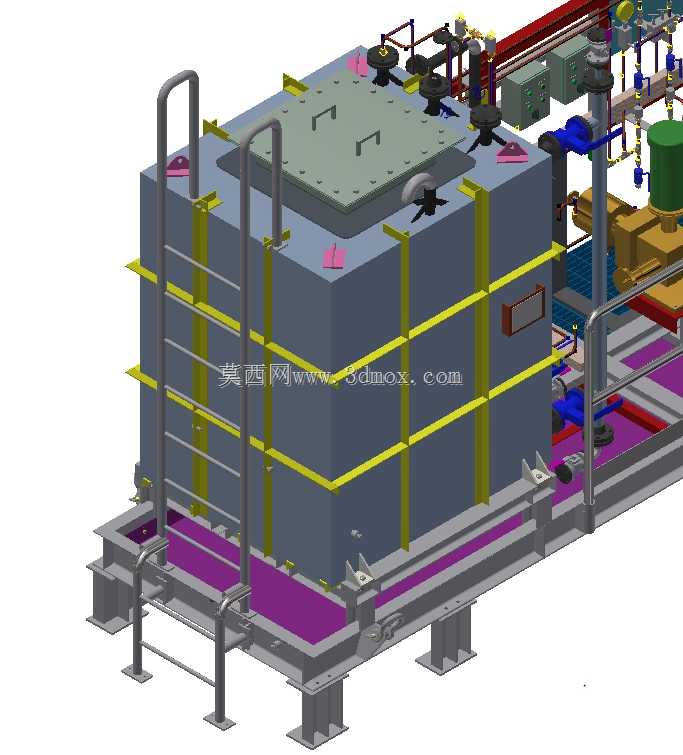

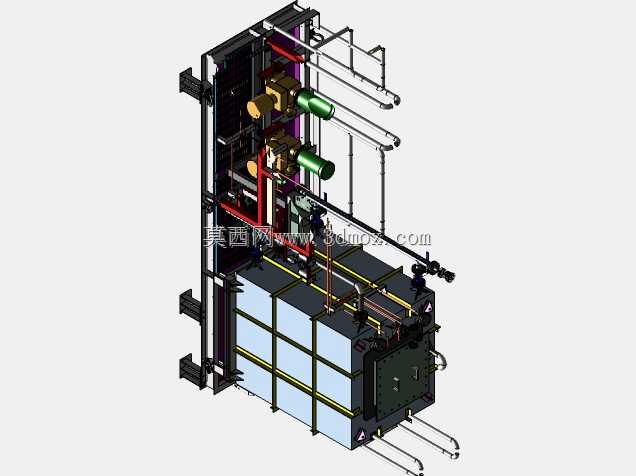

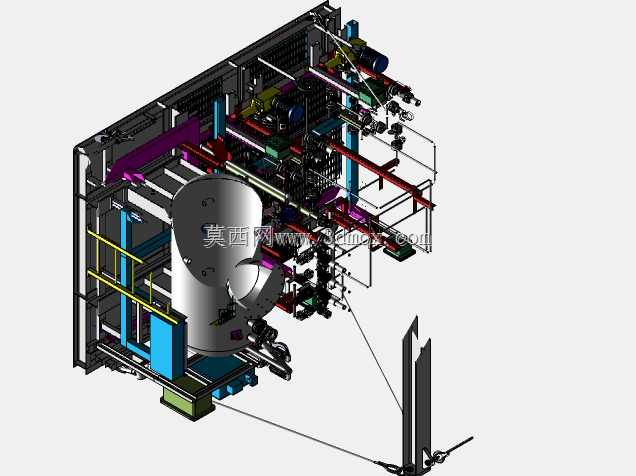

化工现场零散布设的储药罐与加药泵常存在管路错位、支撑刚度不足的隐患，撬装集成的设计思路从根源上规避了现场拼接的公差累积问题。罐体四周的黄色抱箍并非单纯的装饰结构，每道抱箍的压紧位置都对应罐体内部的加强筋点位，避免储液满载时侧壁出现鼓胀变形，抱箍与罐壁之间预留的2mm间隙，是为了适配玻璃钢罐体在不同温度下的热胀冷缩量，防止低温下抱箍箍裂罐壁、高温下抱箍松脱失效。撬座底部的紫色防滑垫板采用沉头螺栓固定，垫板表面的防滑纹理不是后期渲染添加的效果，实际加工时会在垫板表面冲压出菱形防滑纹，既可以防止罐体安装时出现滑移，也能承接管路检修时滴落的少量残液，避免残液直接腐蚀撬座型钢。爬梯的扶手采用圆管弯折成型，弯折处的圆角半径严格控制在管径的3倍以上，避免弯折处出现应力集中导致焊缝开裂，爬梯踏步的间距统一设置为300mm，符合现场巡检人员的步幅习惯，踏步表面的防滑凸点在建模时就同步做了凸起结构，不需要后期二次加工。罐体顶部的人孔盖板采用加厚钢板铣削成型，盖板上的把手位置避开了正下方的内部加强筋，防止开启盖板时把手与内部结构发生干涉，人孔周边的紧固螺栓采用等距排布，每个螺栓的预紧力都有明确的数值要求，避免密封垫受压不均出现渗漏。侧边的加药泵组与罐体之间的管路采用硬管加软连接的组合方式，泵组进出口的软连接可以抵消泵运行时产生的振动，避免振动传递到罐体引发管路焊缝疲劳开裂，管路上的阀门手柄都朝向巡检通道一侧，不需要操作人员探身到设备缝隙里操作。撬座底部的支腿采用H型钢焊接，每个支腿底部都预留了地脚螺栓安装孔，孔位做了长圆孔设计，可以抵消现场基础施工的位置误差，不需要二次扩孔就能完成安装固定。管路上的仪表安装座都预留了足够的操作空间，后期更换压力表、流量计的时候不需要拆卸周边管路，大幅降低检修工作量。罐体侧面的液位计安装位做了内凹处理，避免运输过程中液位计被磕碰损坏，内凹结构的边角都做了圆弧过渡，防止应力集中导致罐体开裂。整个撬块的所有外露棱角都做了倒角处理，既避免安装检修时划伤操作人员，也能减少涂装时的流挂问题，提升漆面附着力。
