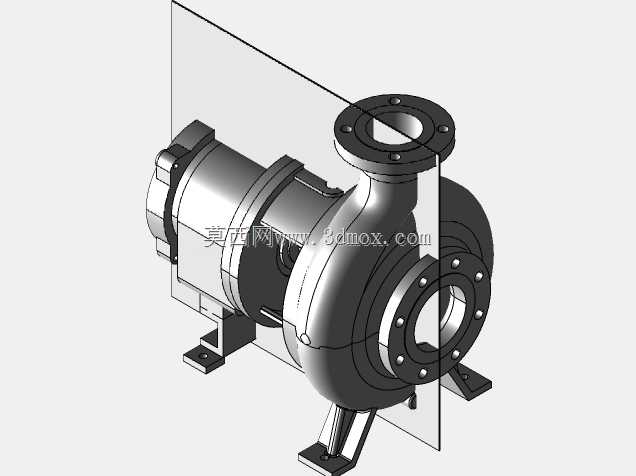

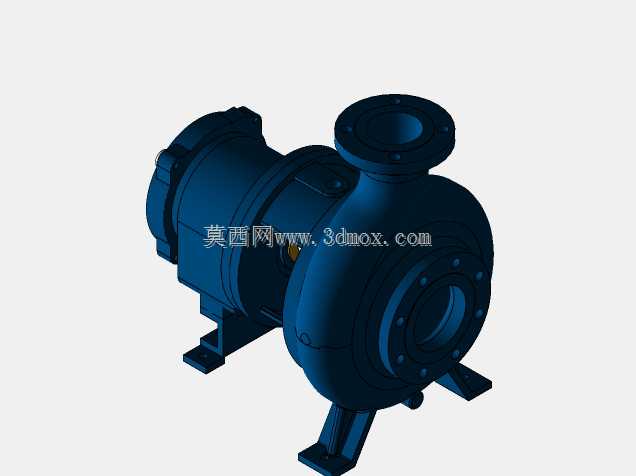

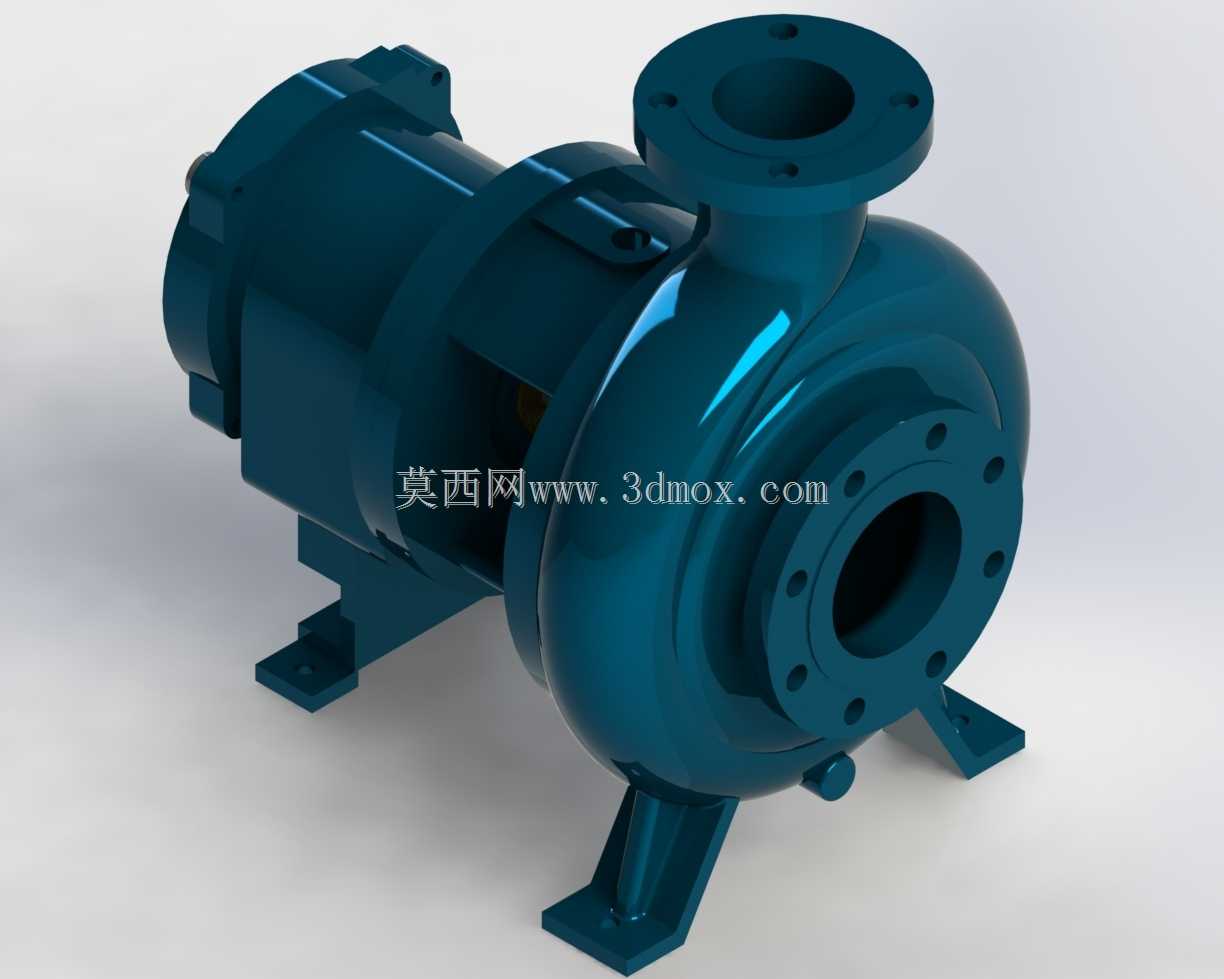

ANSI标准端吸式离心泵工业结构设计

化工流程现场的端吸离心泵常年面对介质腐蚀、管路应力拉扯、连续运行振动的多重考验，很多常规泵型在进出口法兰处容易因为焊接应力释放出现密封面翘曲，支脚刚度不足也会导致运行半年后轴封偏磨泄漏。这款ANSI标准离心泵的结构设计，从加工适配的角度把这些现场痛点提前做了落地性的结构调整。泵体进出口法兰的密封面背面做了加厚的环形加强筋，不是简单堆厚壁厚，而是顺着流体流道的曲率做渐变过渡，加工时法兰端面的铣削工序不会因为背面壁厚不均出现让刀变形，密封面平面度能稳定控制在0.02mm以内，不用后续二次研磨就能满足高压垫片的密封要求。支脚和泵体的连接位置没有采用常见的焊接拼接结构，而是和泵壳做一体化铸造成型，三个支脚的安装面在铸造时就预留了统一的加工余量，一次装夹就能完成三个面的铣削，避免了焊接后支脚位置度偏差导致的安装不对中，运行时的振动能顺着一体化支脚直接传导到安装基础，不会在焊缝位置累积应力出现开裂。泵腔的流道过渡曲面没有追求过度顺滑的艺术化造型，而是结合铸造脱模的工艺要求做了1.5度的拔模斜度，曲面曲率变化控制在砂芯成型的允许范围内，不会出现砂芯局部过薄导致的铸造夹砂缺陷，流道表面的粗糙度不用额外打磨就能达到水力效率要求，加工成本比全数控铣削流道降低近四成。叶轮和泵轴的配合位置做了台阶式定位结构，装配时不用反复打表调整叶轮的前后窜量，台阶端面的垂直度公差控制在0.01mm，锁紧螺母拧紧后叶轮不会出现偏摆，机械密封的动环静环贴合面能保持均匀接触，大幅延长轴封的更换周期。泵体和电机连接的托架部分做了开放式的筋板布局，既保证了支撑刚度，又能给机械密封位置留出足够的散热空间，日常维护时不用拆解泵体就能直接更换密封件，现场检修的时间能缩短一半。轴承位的加工公差特意选了过渡配合的区间，压装轴承时不会因为过盈量太大导致轴承内圈变形，运行时的轴承温升能稳定控制在40摄氏度以内，避免了高温导致的润滑脂提前失效。
