液压轴向柱塞泵内部结构三维设计

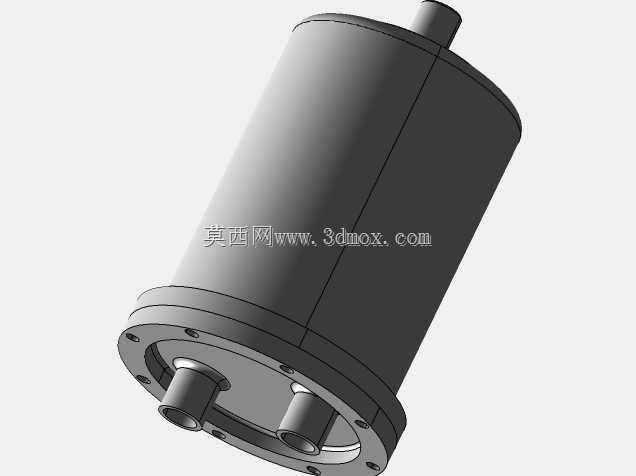

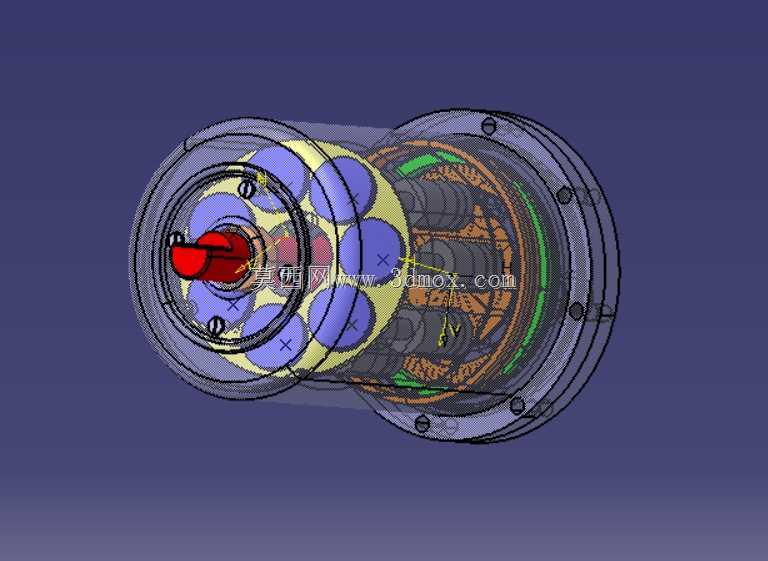

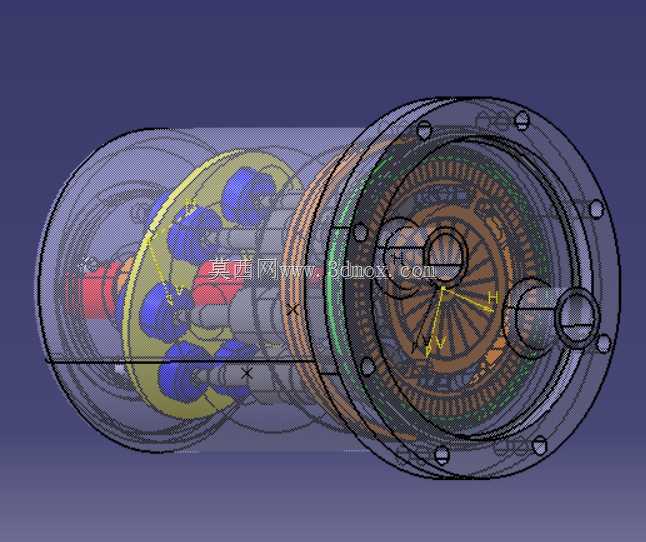

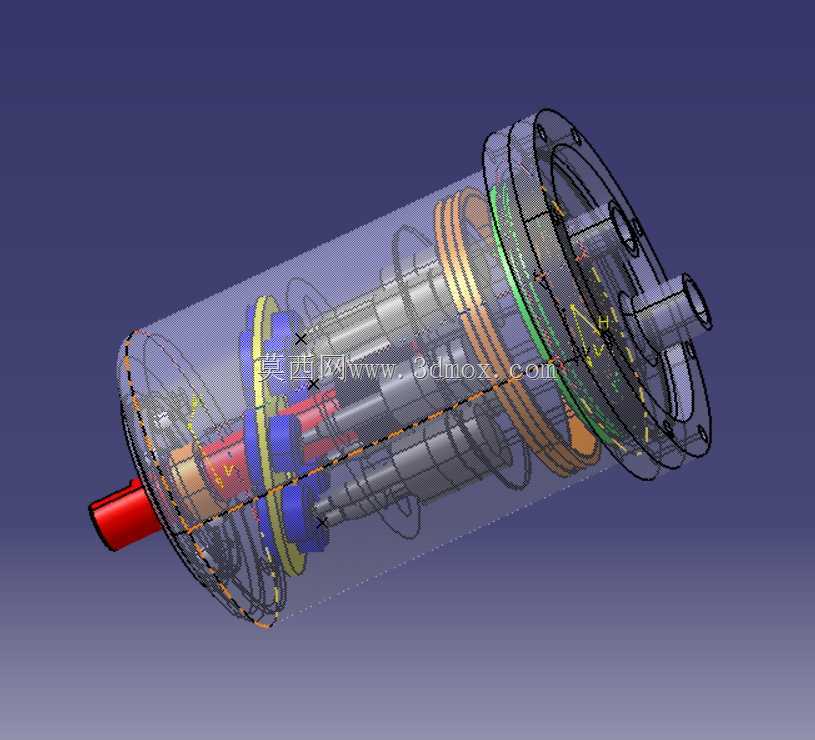

高压工况下柱塞与缸体孔的偏磨问题，一直是轴向柱塞泵寿命不达标的核心诱因，传统二维图纸很难直观呈现柱塞往复运动时的侧向力分布偏差，这套三维结构把缸体与斜盘的配合间隙、柱塞回程的受力路径全部做了可视化呈现。斜盘表面的耐磨层贴合区域做了分层标注，能清晰看到柱塞球头与滑靴的接触包角范围，实际加工时这个角度的公差带如果超出±0.5°，滑靴在高速运转时就会出现偏载，直接导致静压支承油膜破裂。缸体端面的配流窗口位置做了错位校验，和配流盘的阻尼槽对应关系完全拆解开来，不用再靠剖面图纸脑补高低压油腔的切换时序，新手也能快速理解困油现象产生的具体位置。柱塞回程盘的限位槽深度做了放大展示，这个尺寸如果加工偏浅，柱塞在吸油行程会出现脱靴风险，过深又会加大回程盘的磨损量，三维模型里把槽深和柱塞球头的探出量做了动态干涉校验，能直接看到极限工况下的间隙余量。泵体外壳的流道走向做了透明化处理，内壁的圆角过渡区域没有做简化处理，实际铸造时这些圆角的曲率直接影响液流阻力，之前有批次产品因为流道圆角打磨不到位，容积效率直接掉了4个百分点，对照模型就能快速定位流道打磨的重点区域。传动轴的支撑跨距也在模型里做了标注，两端轴承的安装位同轴度公差要求，能通过装配体的剖面视图直接核对，不用反复计算跨距比来校核轴的挠度。这套结构没有做多余的外观美化，所有细节都指向实际生产里的装配校验与加工工艺核对，车间做新品试制前，对着模型过一遍配合关系，能提前规避八成以上的装配干涉问题，也能给工艺人员编制加工程序提供直观的尺寸参照，不用在二维图的线条里反复核对空间位置关系。
