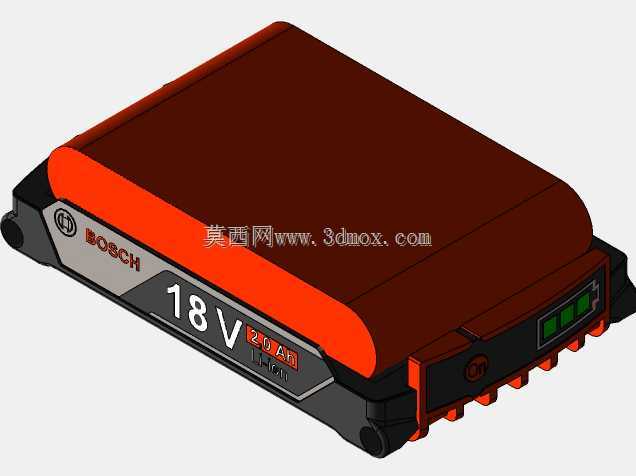

博世18V锂离子充电电池包结构设计

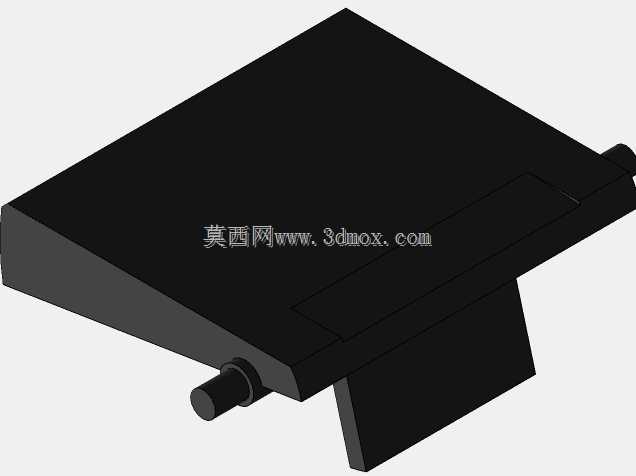

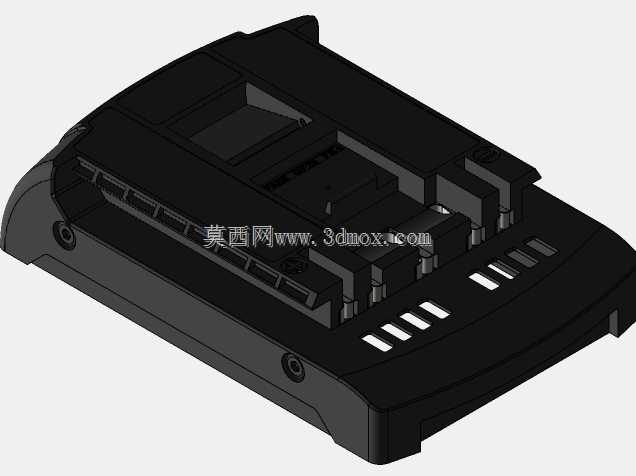

手持电动工具在高负载连续作业场景下，电池包的接触可靠性直接决定作业连续性，传统卡扣式电池包常因跌落、振动出现触点偏移、供电中断的问题，这款18V锂离子电池包的结构设计，从装配公差匹配层面做了针对性的优化。触点弹片的安装槽预留了0.12mm的横向浮动余量，既可以抵消外壳注塑成型带来的收缩变形误差，也能在工具端接插件存在微小安装偏差时，保证弹片与接插件的接触面积始终维持在额定值以上，避免大电流放电时出现局部过热。电池包外壳的分型面避开了人手握持的受力区域，合模缝处做了0.3mm的圆角过渡，没有尖锐的披锋残留，日常插拔时不会划伤操作人员手掌。内部电芯的固定支架采用了格栅式镂空结构，每节电芯的侧壁都有三条均匀分布的凸筋抵靠，既减少了支架与电芯的接触面积，给电芯充放电时的膨胀预留了空间，也能在电池包受到侧向冲击时，通过凸筋的微小形变吸收冲击能量，避免电芯壳体受挤压变形。支架与外壳内壁之间设计了两道交叉的加强筋，筋位高度刚好抵住支架的边角位置，不需要额外打胶固定，就能限制支架在外壳内的窜动，装配时只需要将支架顺着外壳的导向槽推入，再扣合底盖即可完成组装，省去了涂胶等待固化的工序，装配效率提升近四成。底盖的卡扣结构做了斜度导向设计，卡扣的卡合面设计成15度的斜面，当卡扣受到向外的脱出力时，斜面会产生向内的分力，越拉卡合越紧密，只有按下侧边的解锁按键时，卡扣才会向内收缩脱离卡槽，避免作业过程中意外脱落。外壳表面的防滑筋条深度控制在0.8mm，间距4mm，刚好贴合人手握持时的指腹弧度，沾有少量油污的情况下也能稳定握持，不会打滑。输出端的防护挡板高出触点表面2mm，电池包单独放置时，触点不会直接接触工作台面的金属碎屑，避免正负极短路引发安全隐患。电芯之间的镍片连接采用了错位排布的方式，相邻镍片的焊接点错开3mm距离，避免焊接时热量集中导致电芯隔膜受损，同时镍片的弯折处做了圆弧过渡，减少应力集中，电池包受到振动时镍片不会出现断裂的情况。
