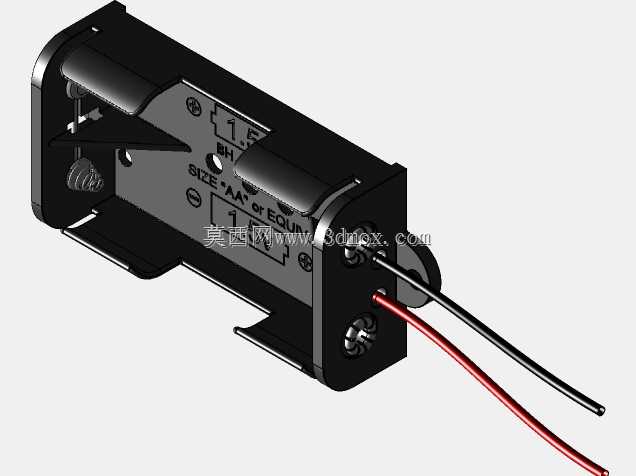

带电缆连接器双AA电池固定支架

消费类手持电子设备的电池仓设计，常被忽略的隐患是电池受振动松脱、接线端拉扯断裂，常规卡扣式电池架在频繁拆装或户外颠簸场景下，正极接触弹片容易出现应力松弛，接触电阻飙升导致设备供电不稳。这款双AA电池架在接触端做了嵌入式限位槽，弹片根部预留0.15mm的形变缓冲余量，既保证电池装入时的顺畅度，又能在持续受压时维持稳定接触压力，不会因为长期挤压出现塑性变形。带电缆连接器的出线端做了阶梯式防拉结构，线缆外皮被卡槽牢牢压住，哪怕外部线缆受到15N的轴向拉力，内部焊盘位置也不会承受拉扯力，避免接线脱焊的常见故障。架体的壁厚做了差异化设计，电池仓侧壁厚度1.2mm，既满足跌落冲击的强度要求，又不会过度占用设备内部空间，连接器安装位的局部加厚到2mm，抵消插拔连接器时的侧向应力，防止安装位开裂。仓体内部的电池导向筋做了0.2mm的拔模斜度，注塑成型时不需要额外做滑块结构，能直接简化模具结构，降低量产时的加工成本，筋条边缘做了R0.3的圆角处理，电池装入时不会刮破电池外皮的绝缘层，避免短路风险。两个电池仓的中间隔栏做了镂空减重设计，同时在隔栏内侧加了交叉加强筋，既减少塑料用料，又能保证隔栏的抗形变能力，不会因为电池挤压出现隔栏歪斜导致正负极短路。连接器的引脚定位孔和仓体的定位柱做了过渡配合设计，装配时不需要额外打胶固定，引脚焊接后就能牢牢固定在架体上，装配效率比粘接方案提升近四成，后续维修拆解也更方便。架体背面预留了两个2mm的安装柱，适配M2自攻螺丝固定在设备壳体上，安装柱根部做了R角加强，螺丝锁附时不会出现根部断裂的问题，安装柱的高度做了精准控制，锁附后架体和壳体之间预留0.5mm的间隙，避免注塑件的收缩变形导致安装后出现翘曲。
