卧式535加仑储水罐体三维设计作品

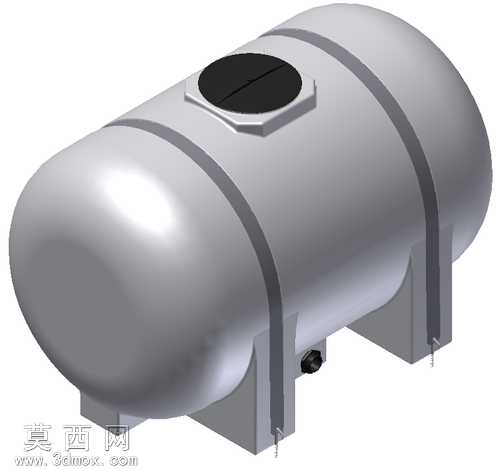

本作品为卧式535加仑容量储水罐体的三维设计成果，建模阶段采用参数化设计逻辑搭建整体结构，首先以旋转凸台特征生成两端标准椭圆封头与圆柱形筒体的主体承压结构，严格匹配535加仑容积对应的筒体长度、内径参数，保证容积计算精度符合工业储液容器设计规范。建模过程中对罐体外部的环形加强箍做了等距阵列处理，每道加强箍的宽度、厚度、与筒体的贴合弧度都经过尺寸校验，既还原了实物的结构特征，也为后续有限元受力分析预留了参数调整空间。顶部的人孔组件采用六边形凸台基座搭配分体式密封盖板的结构，建模时对盖板的开合缝隙、基座与筒体的焊接过渡圆角做了精细化处理，还原了人孔的检修功能结构特征；底部的支撑鞍座采用对称式L型支腿设计，支腿与筒体的接触位置做了贴合弧面处理，支腿底部的安装固定孔、侧面的液位排污接口都按照实物比例完成建模，细节处还原了罐体的安装、排污功能结构。材质渲染阶段，筒体主体采用哑光银灰色金属材质，调整材质的反射粗糙度参数模拟碳钢罐体喷砂后的金属质感，加强箍与支腿部分采用稍深的灰调金属材质区分结构层次，人孔盖板采用哑光黑色硬质密封材质，排污接口采用深黑色金属材质，通过不同材质的粗糙度、反射率参数调整，让整体渲染效果层次分明，清晰区分不同功能部件。设计思路上以工业常用卧式储水罐的成熟结构为蓝本，优先保证罐体承压结构的合理性，对称式双鞍座支撑符合卧式容器的支撑受力要求，顶部人孔位置设置在筒体轴向中心位置，方便内部检修作业，底部排污口设置在筒体最低点，保证储液排空无残留，整体建模过程中所有特征均采用可编辑参数化特征搭建，未出现不可修改的导入特征，方便后续根据实际使用需求调整容积、壁厚、接口尺寸等参数，可直接用于储水设备的方案展示、结构校核、安装模拟等场景。
