高压柱塞式工业泵三维结构设计

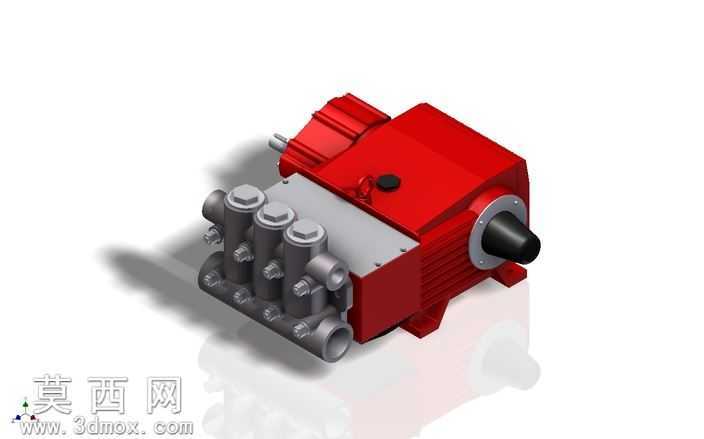

本模型采用Autodesk Inventor进行全参数化三维建模，整体还原了高压柱塞泵的完整装配结构，建模过程遵循机械设计的装配逻辑，先完成各单体零件的特征建模，再通过同轴、面重合、轴向限位等标准装配约束完成整体组装，确保各部件的运动干涉校验符合实际工况要求。渲染阶段采用工业产品写实渲染方案，泵体动力端外壳赋予高饱和度红色哑光金属漆材质，还原工业设备常用的防护漆面质感，表面添加细微的颗粒纹理模拟真实漆面的磨砂触感，避免塑料感失真；液力端的柱塞缸体、阀组、进出口法兰部件赋予深灰色铸钢材质，添加轻微的铸造肌理与金属氧化质感，区分不同功能模块的材质差异；动力输出轴端采用黑色橡胶油封与亮面金属轴头搭配，还原密封件与传动轴的真实材质表现；顶部的注油口盖采用黑色工程塑料材质，表面添加细微的防滑纹理，细节还原度贴合实物特征。结构设计上，模型完整还原了卧式三柱塞泵的典型布局：左侧为液力端，集成三组平行布置的柱塞缸、进排液阀组与统一的进出口流道，流道走向符合流体输送的低阻力设计逻辑，阀组的安装定位结构清晰可辨；右侧为动力端，内置曲轴连杆传动结构的外壳腔体，侧面预留散热筋结构提升连续工作的散热性能，底部设置一体化安装脚座，预留螺栓安装孔位，可直接匹配工业安装场景的基座设计需求。设计思路围绕工业泵的实际功能展开，各部件的比例严格参考同类型柱塞泵的实际尺寸参数，既保证外观的写实性，也保留了结构的可编辑性，可用于产品展示、结构教学、虚拟装配实训等场景，建模过程中对易产生应力集中的棱角位置做了微小的圆角过渡处理，符合机械加工的工艺要求，避免出现无法加工的尖锐结构，各连接法兰的螺栓孔位采用圆周阵列特征生成，孔位间距与尺寸符合通用管道连接的标准规范，具备实际参考价值。
