可3D打印RC固定翼滑翔机结构设计

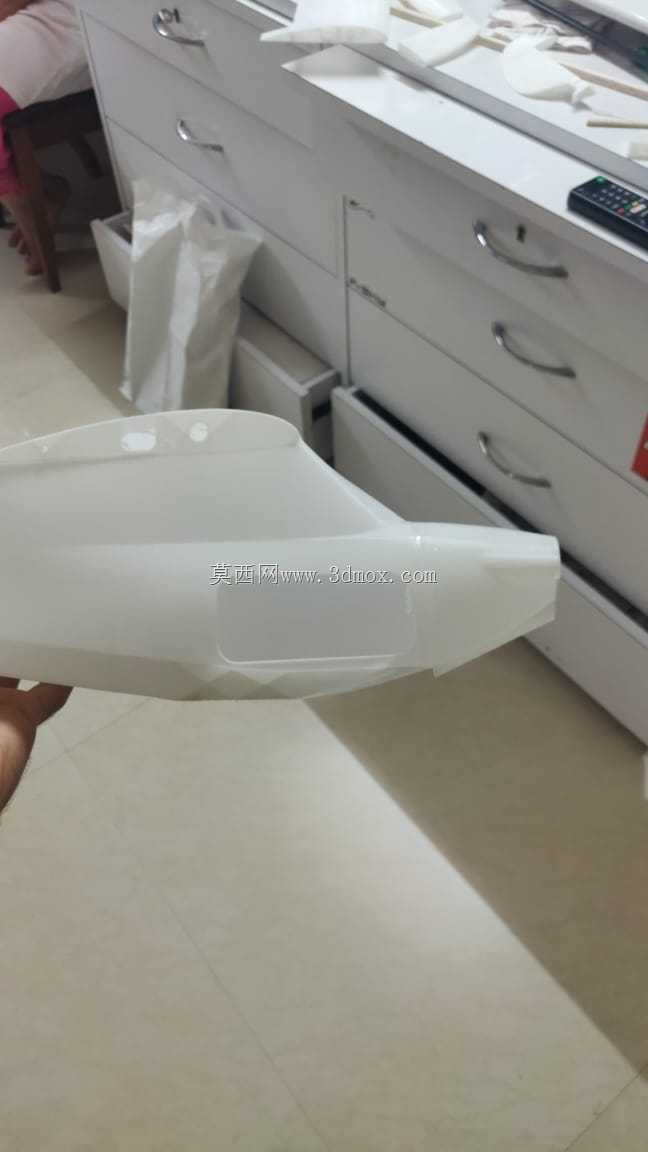

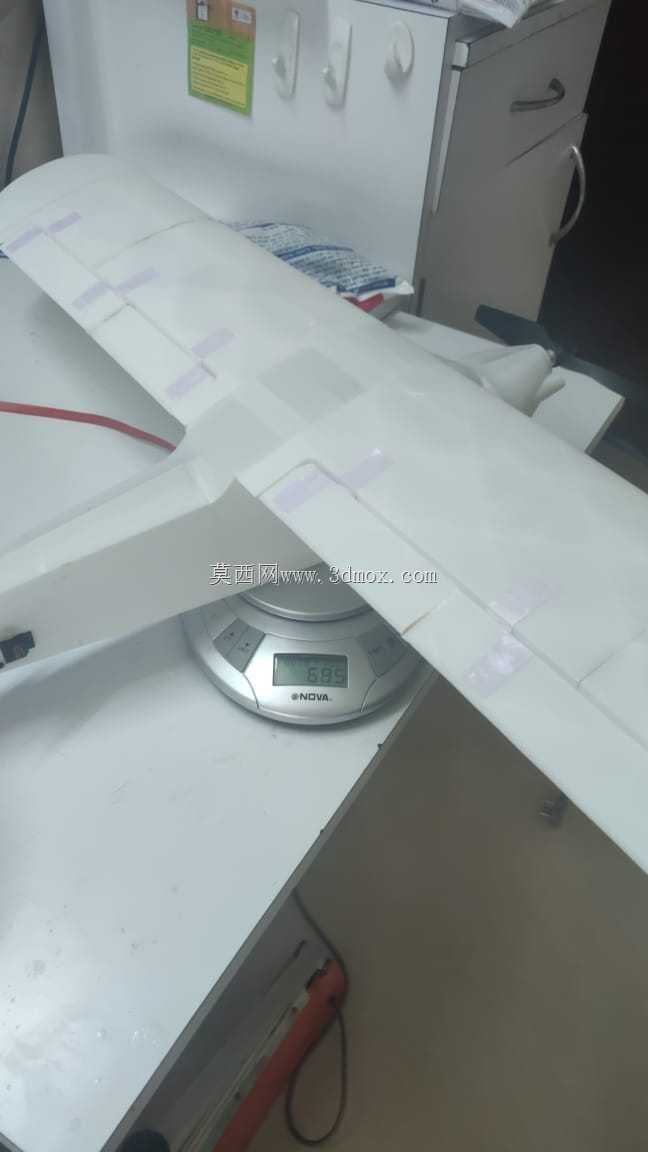

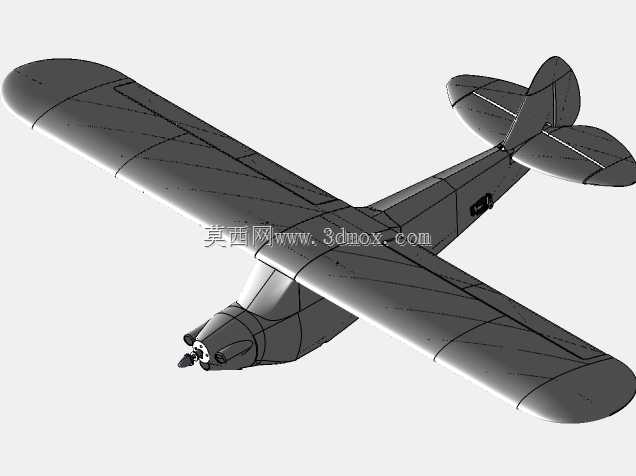

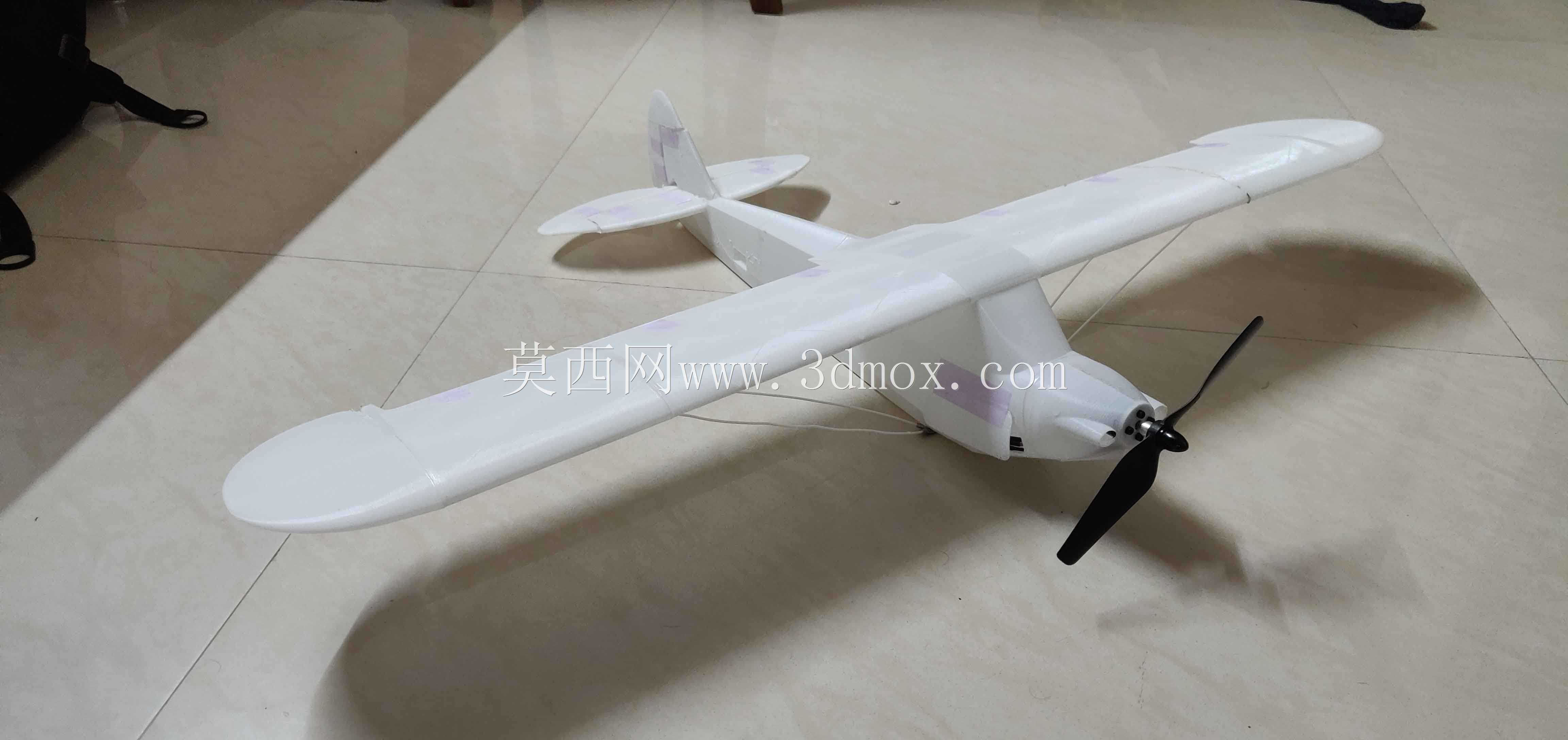

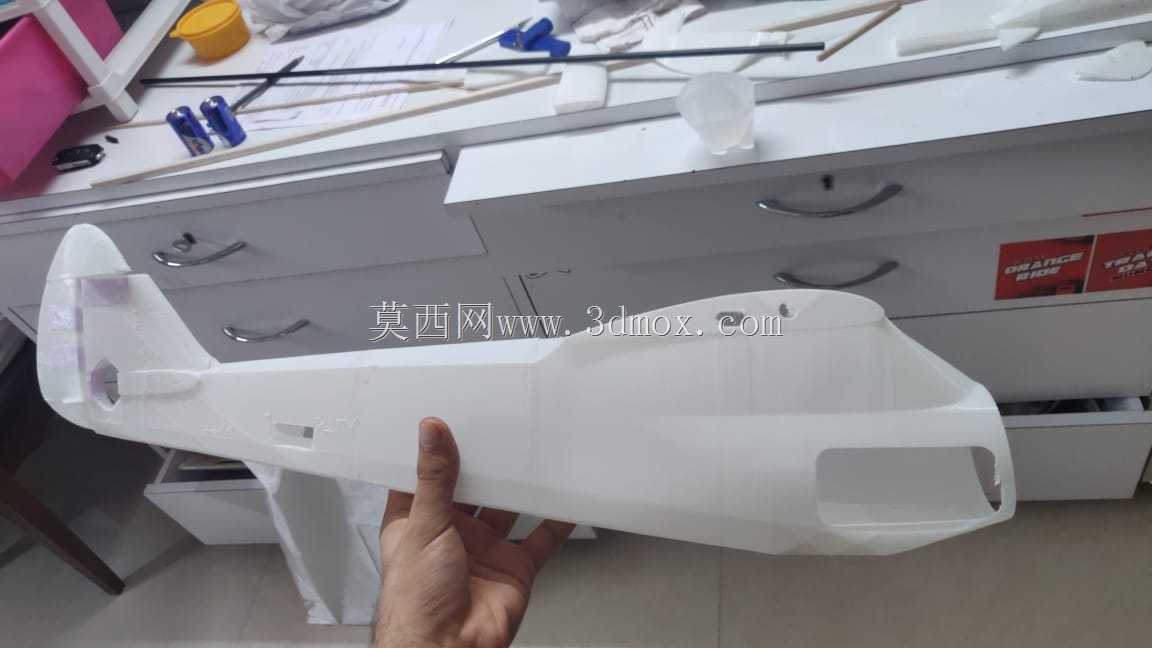

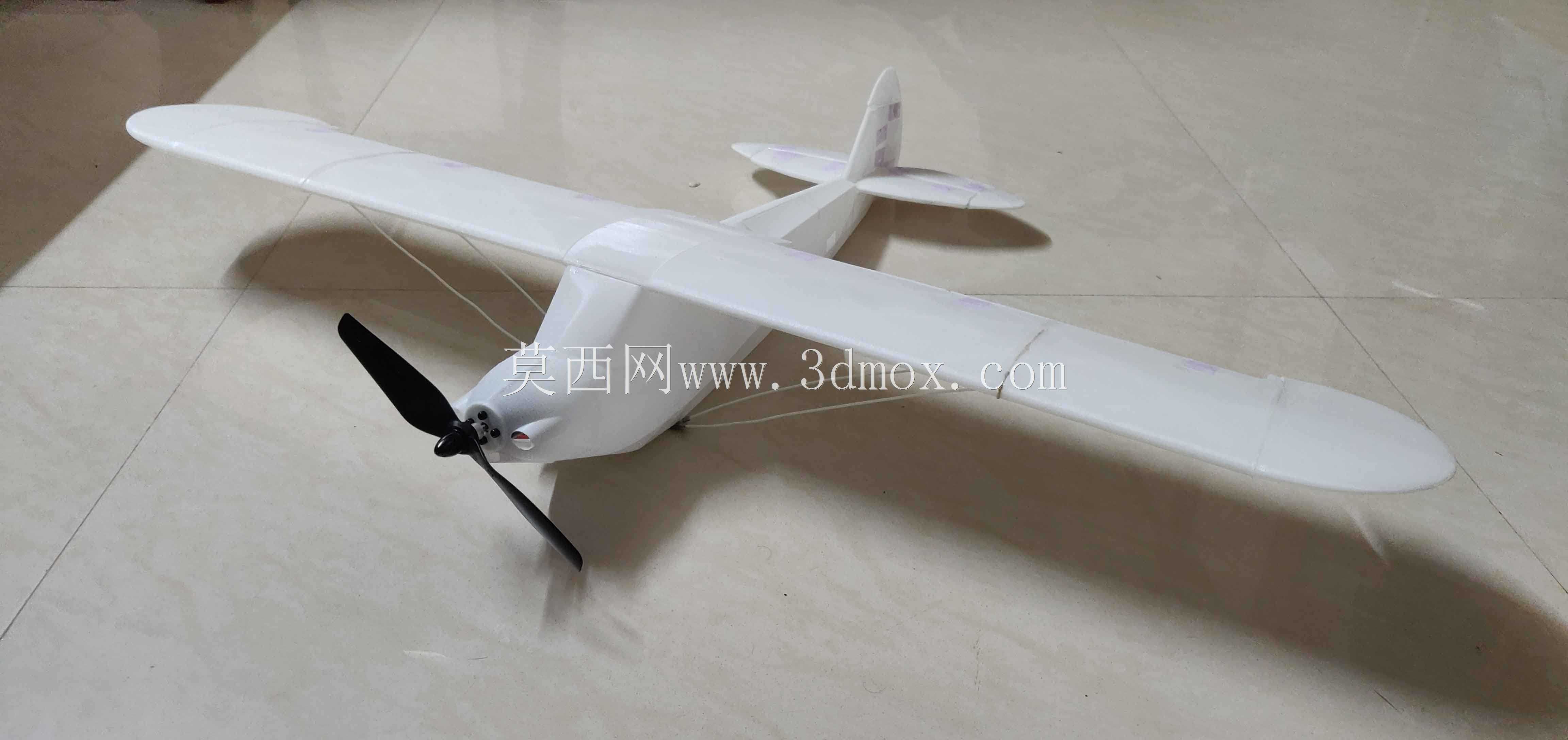

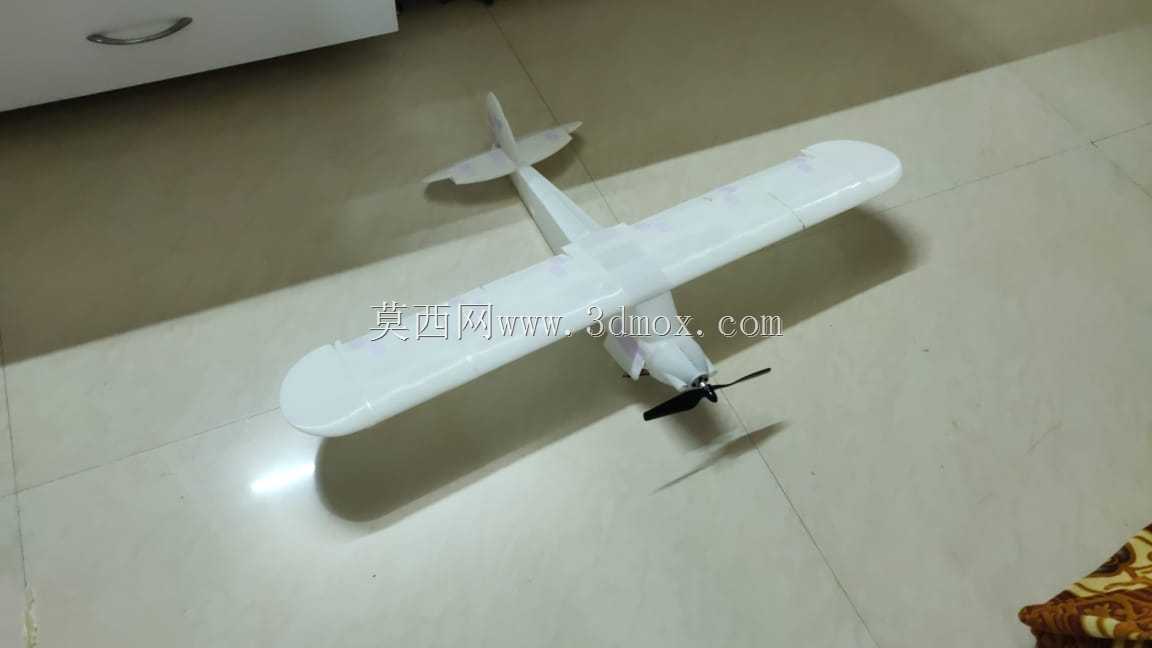

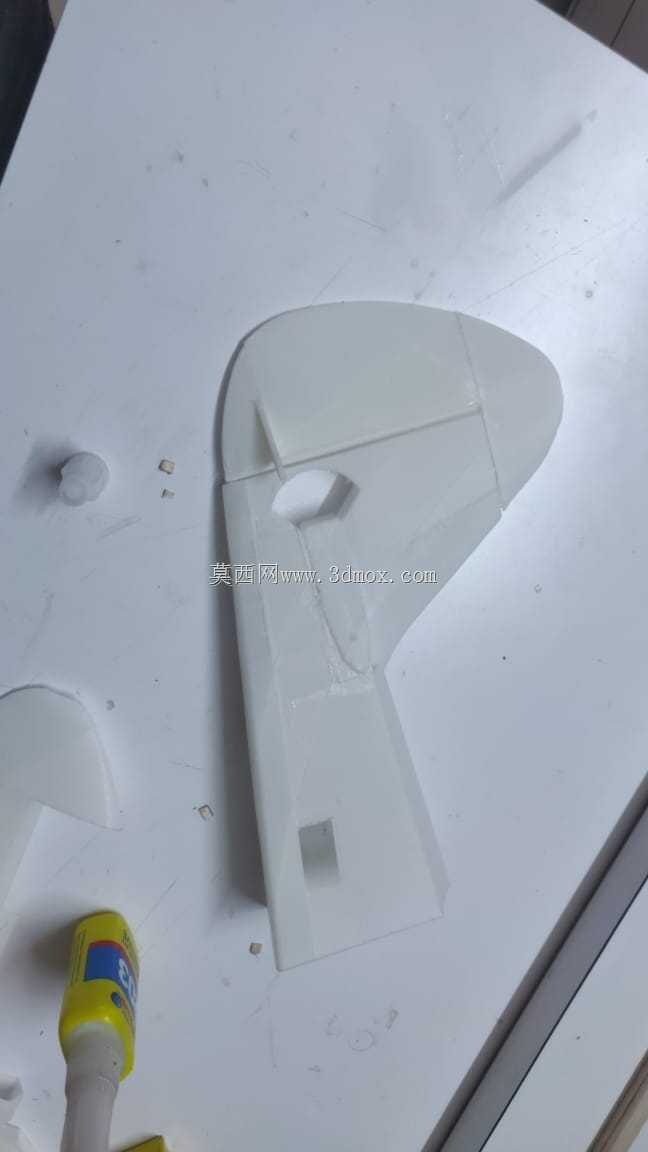

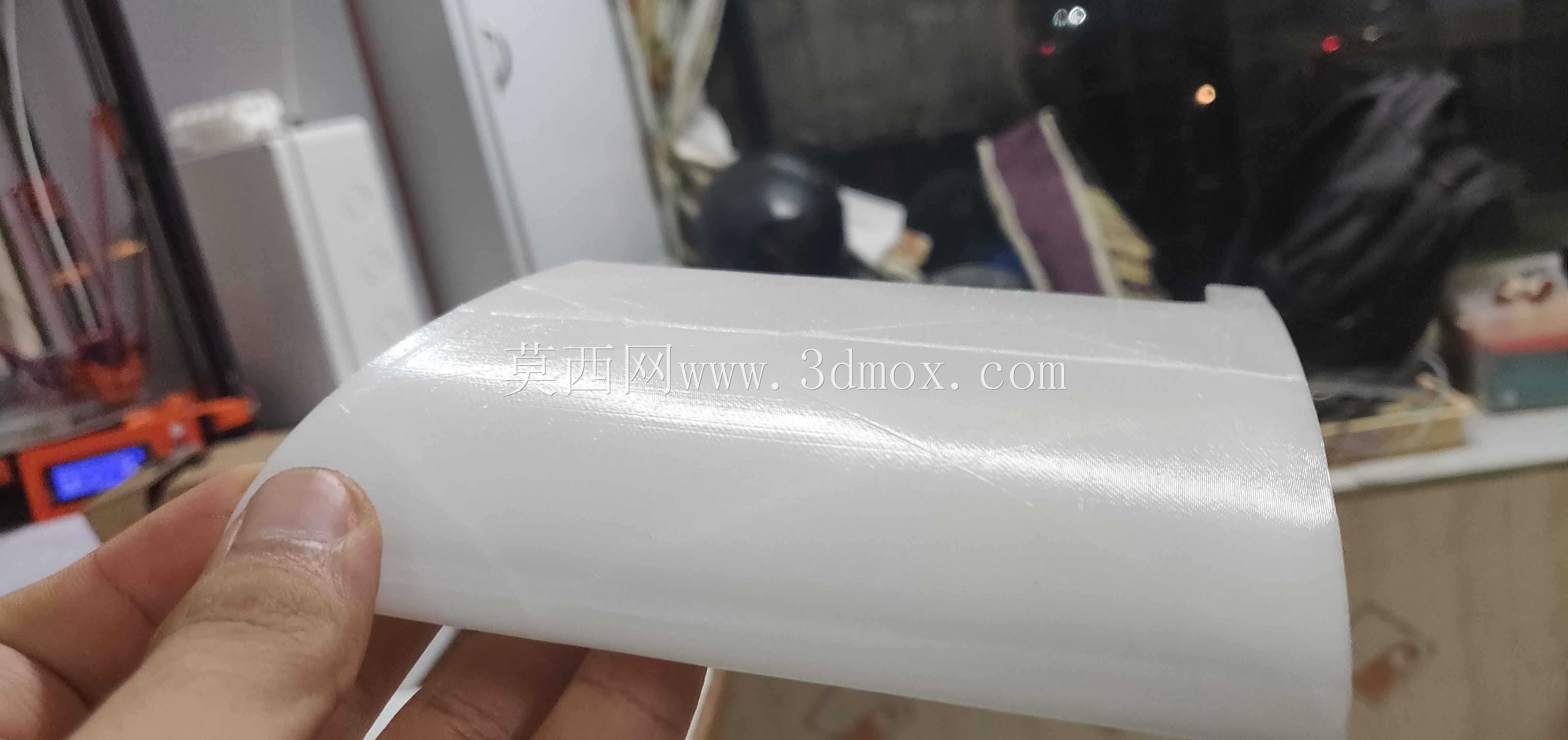

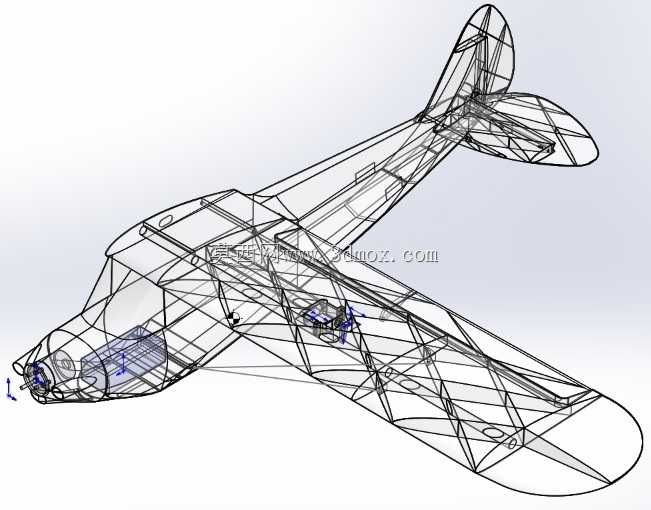

桌面级FDM打印航模最容易踩的坑，是翼面打印完翘曲变形导致翼型失真，平尾和主翼的安装公差累积到最后，中性点位置偏移超过设计阈值，飞上天直接抬头失速或者低头栽机。这套结构在翼梁的选型上留足了适配空间，既可以用8毫米直径、800毫米长的碳杆贯穿主翼做加强，也能换成120毫米短碳杆搭配保险丝锁定的快拆结构，不同强度需求的玩家不用重新改模型，直接替换对应零件就能适配。电机座的安装孔位完全匹配 Sunnysky x2216 1200kv 电机的16x19安装孔距，不用额外打孔扩孔，打印完直接拧螺丝就能固定，周围特意做了2毫米厚的加强筋，抵消电机高速运转带来的震动，避免长时间飞行后电机座开裂。电调的放置槽位刚好卡入30A 3S规格电调，走线槽直接延伸到机翼根部，接收机天线可以顺着翼尖的预留孔伸出来，不会被机身结构遮挡信号。机翼的两种可选构型对应不同的飞行场景，长碳杆版本翼展更大，滑翔性能更好，适合户外开阔场地飞航线；短碳杆快拆版本拆装方便，收纳后能放进普通背包，适合近郊小场地休闲飞。电池仓的尺寸刚好容纳685规格的通用动力电池，位置特意设计在重心点正下方，换不同重量的电池时只需要微调前后位置，不用额外加配重块就能配平。翼型的打印层厚方向特意顺着气流方向排布，不用打磨就能获得足够的表面光洁度，减少飞行阻力，副翼的铰接位置留了0.2毫米的活动间隙，打印完不用额外处理就能灵活偏转，不会出现层间粘连导致舵面卡死的问题。尾翼的安装座做了卡扣式设计，不用胶水粘接，炸机损坏时可以单独替换零件，不用整个机身重新打印，降低后期维护成本。
