固定翼航模勇士30CC机身结构设计

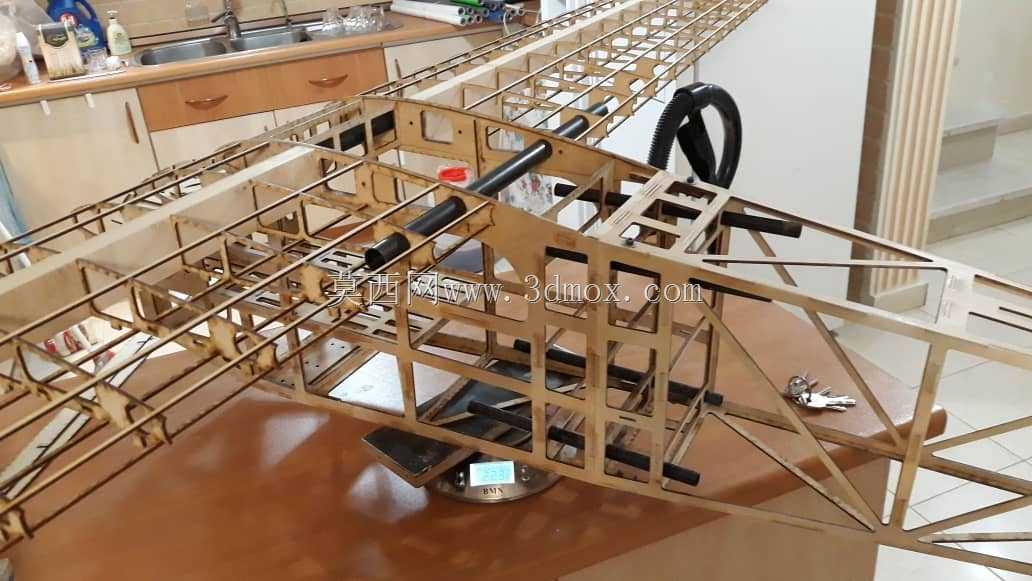

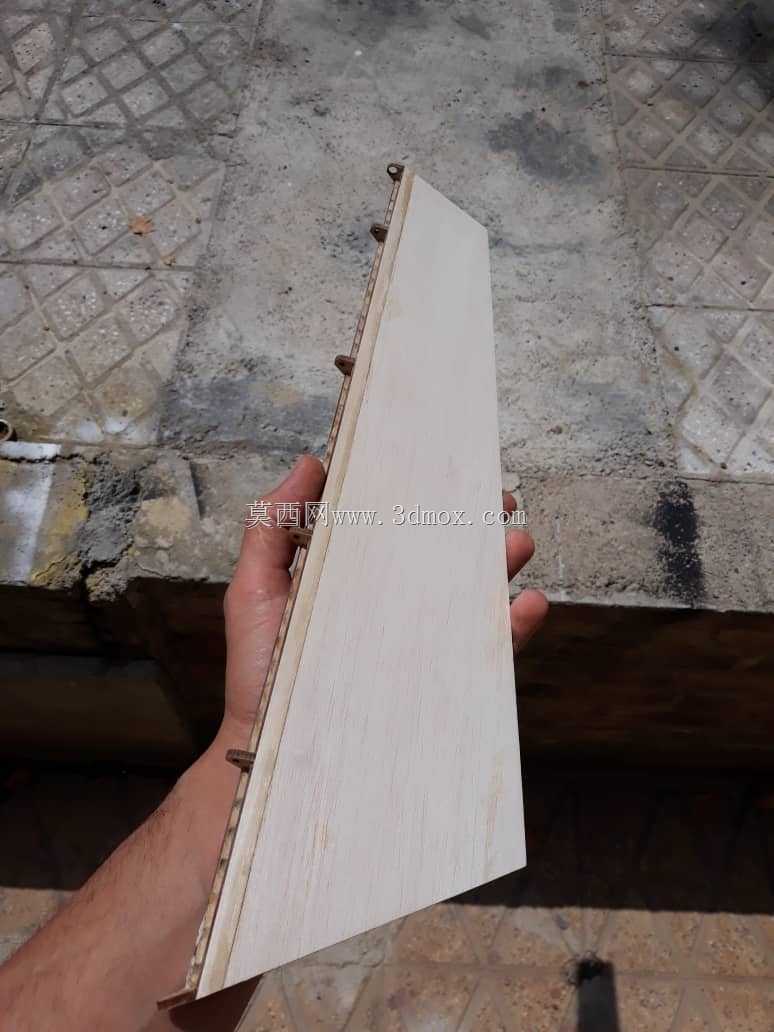

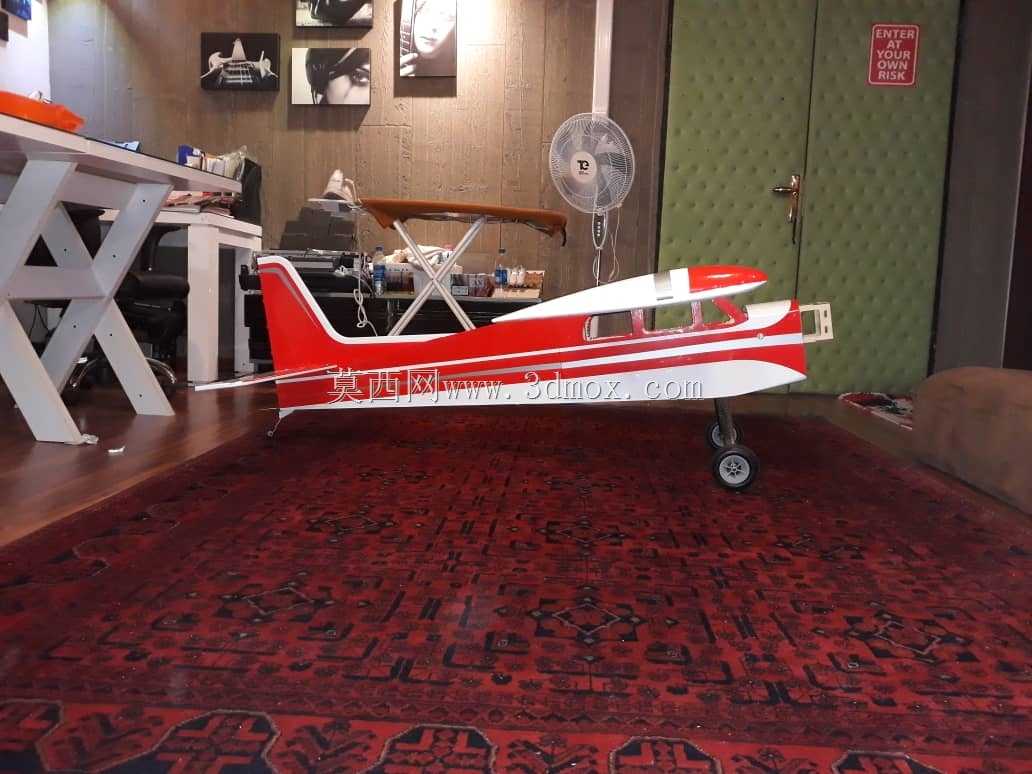

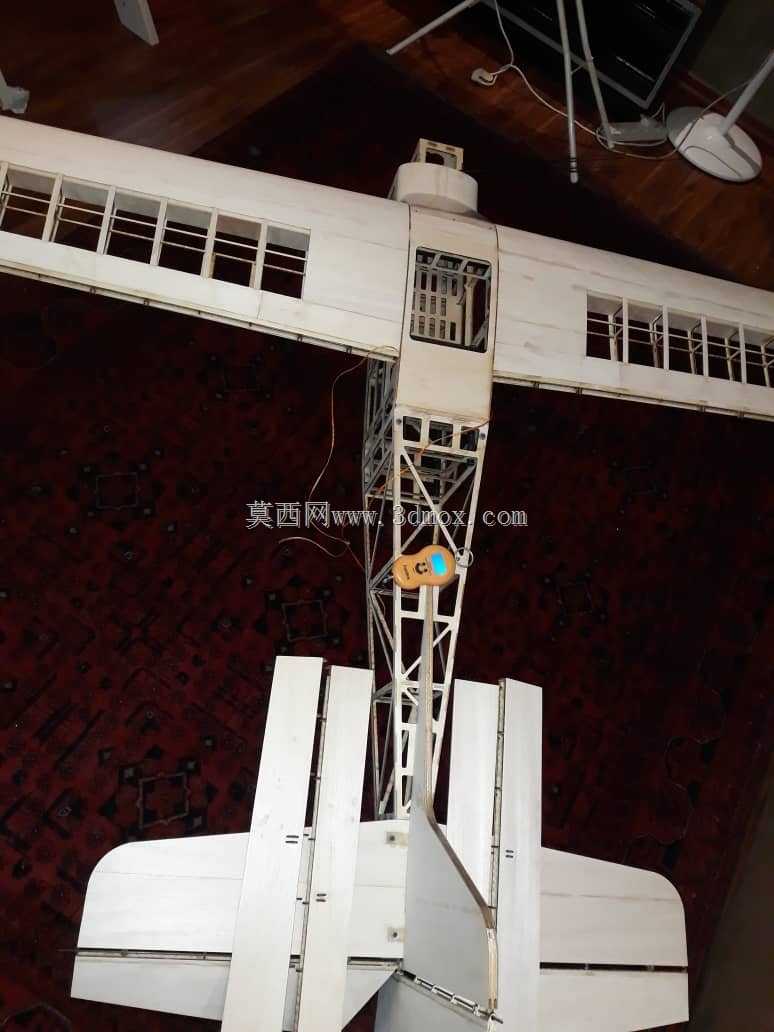

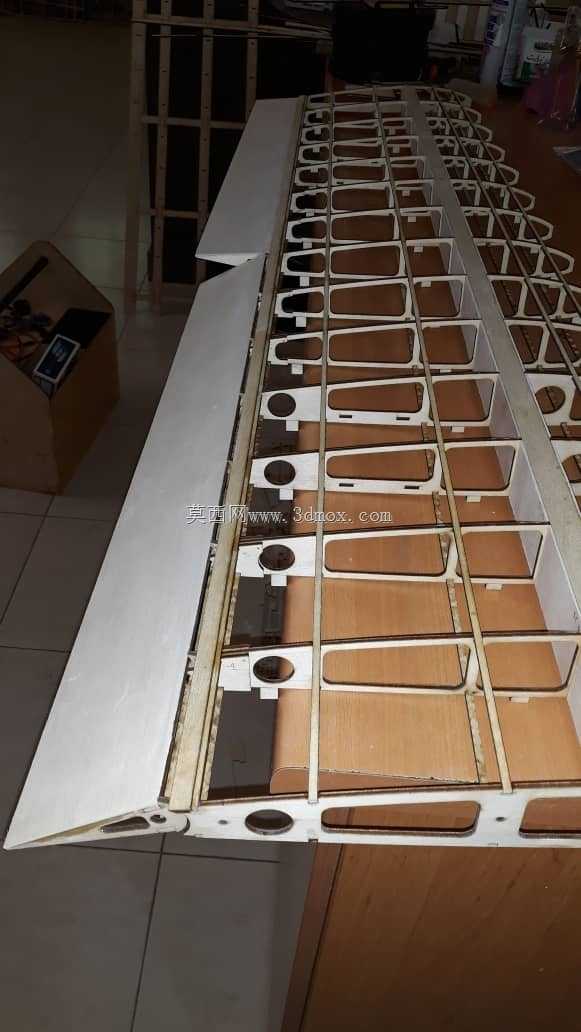

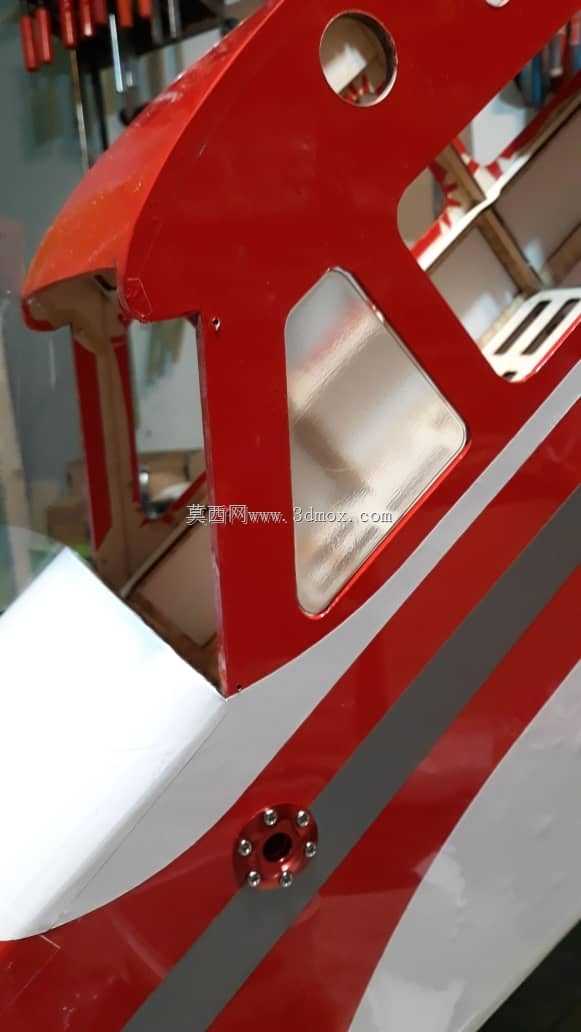

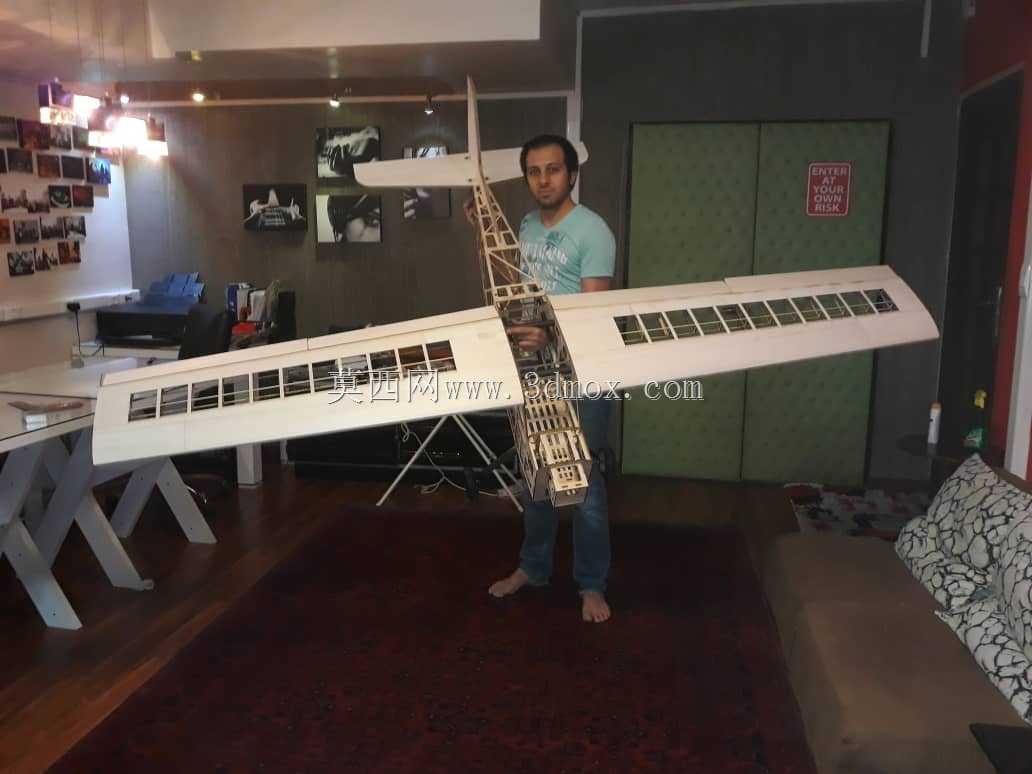

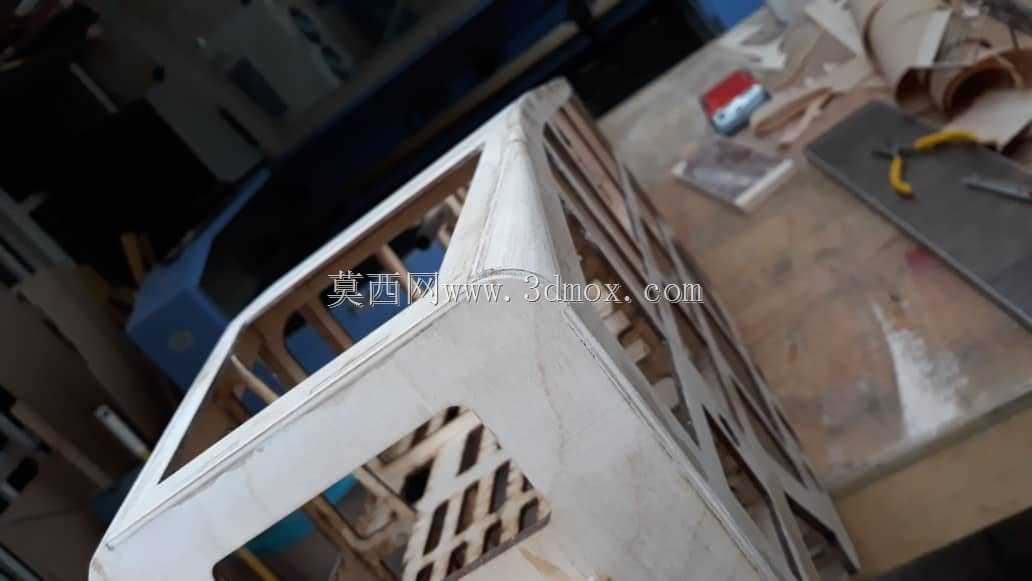

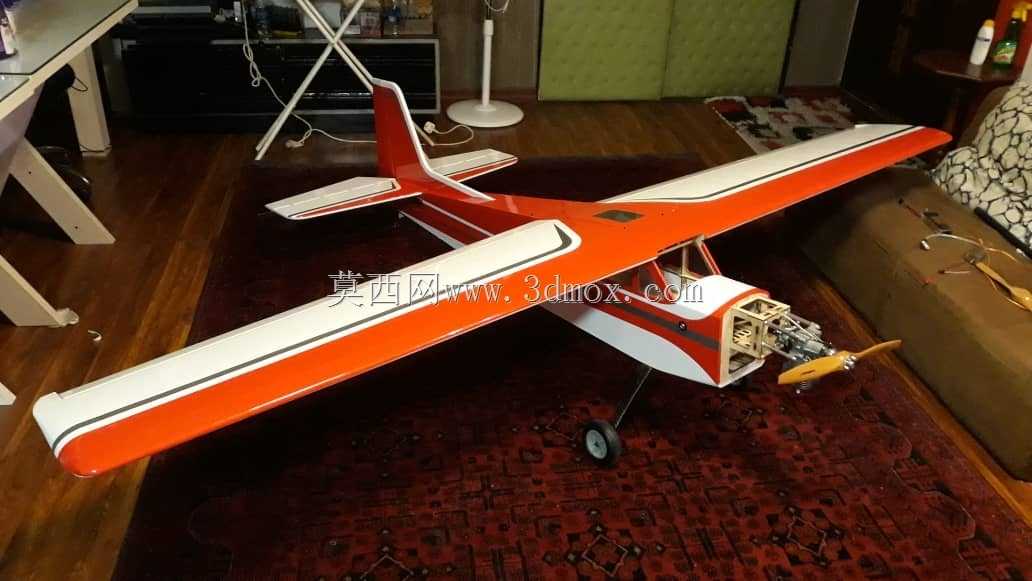

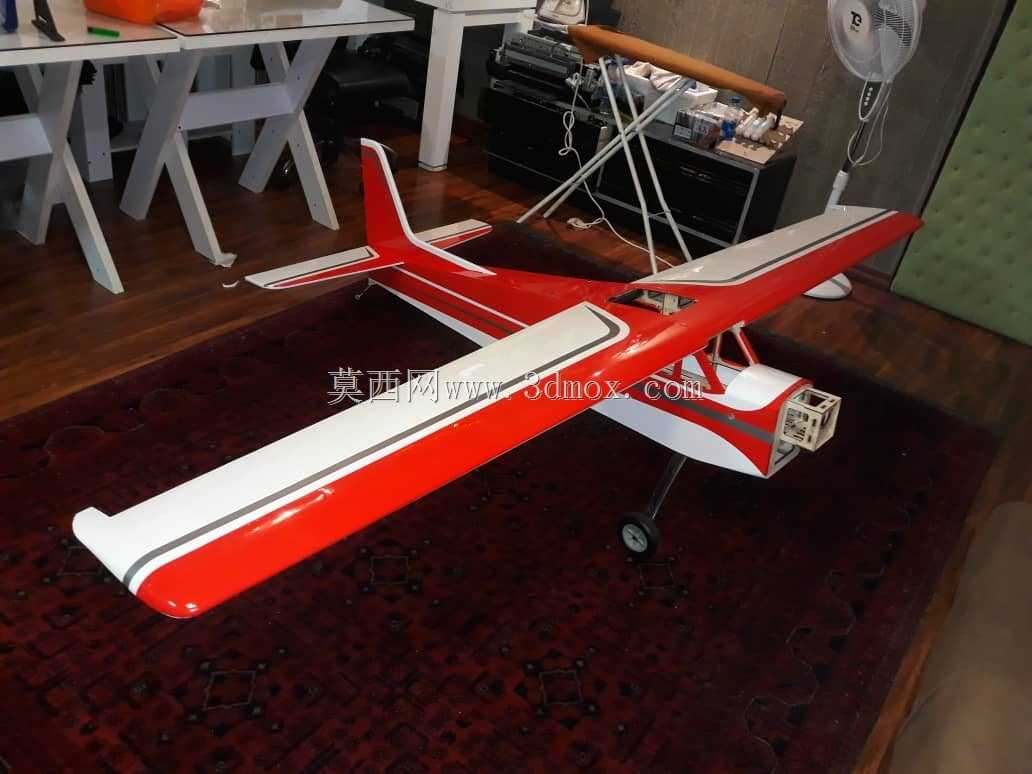

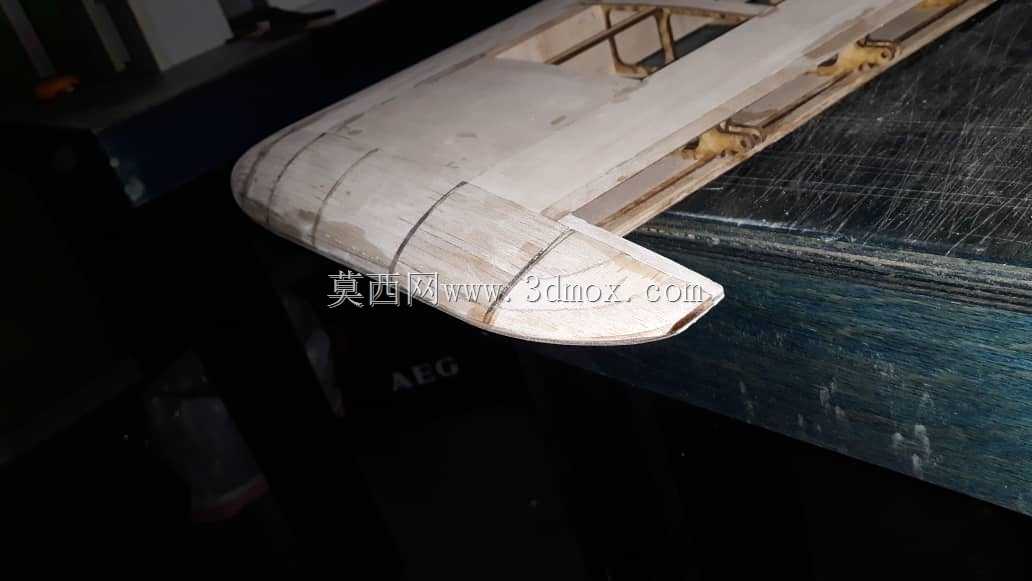

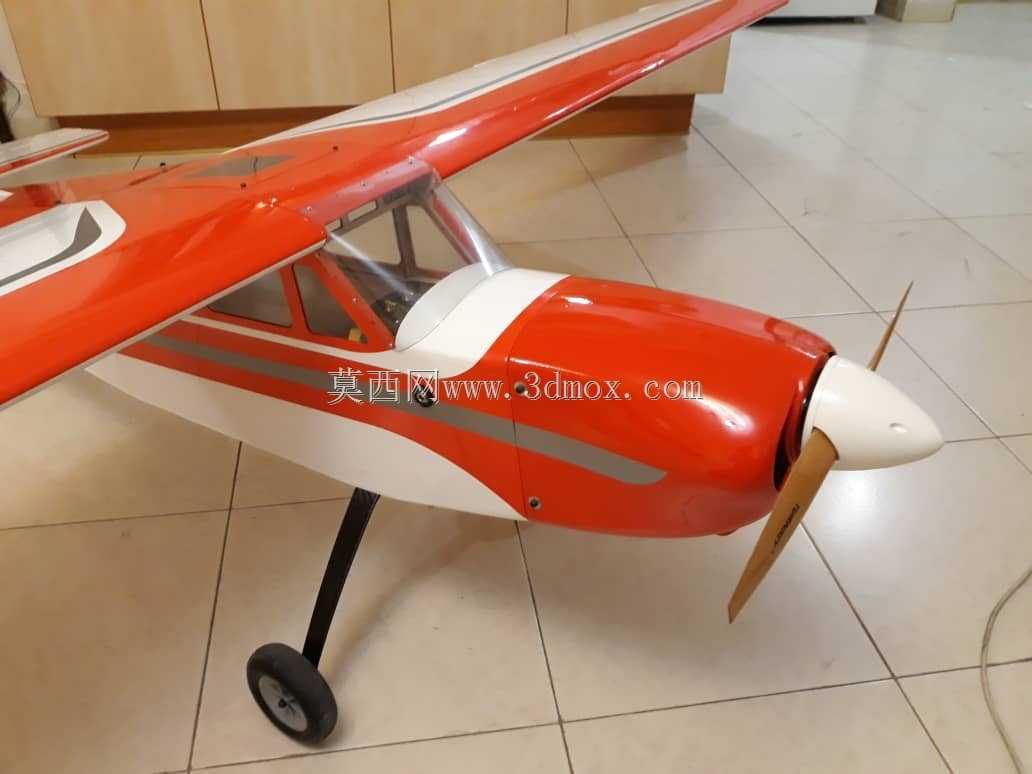

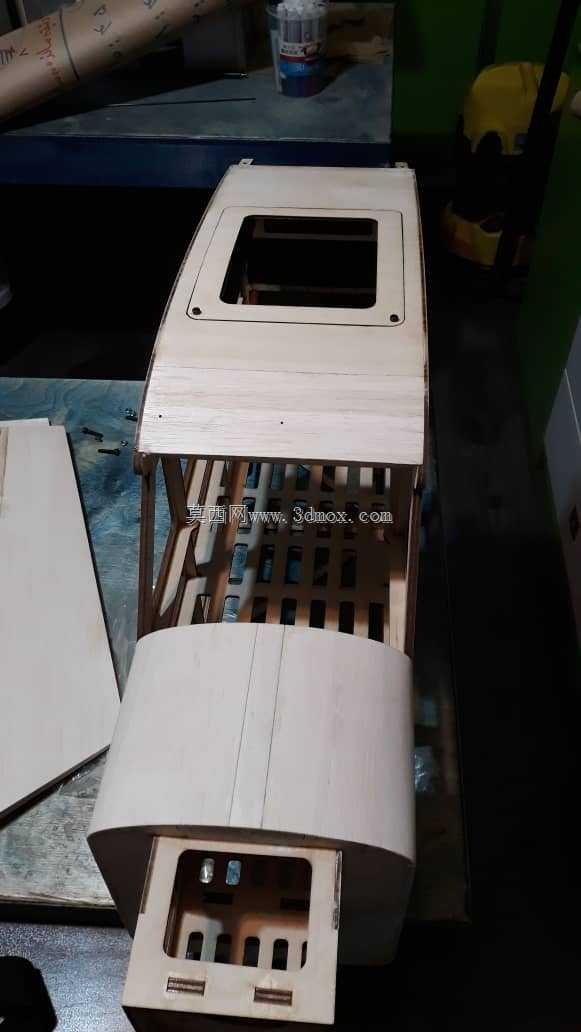

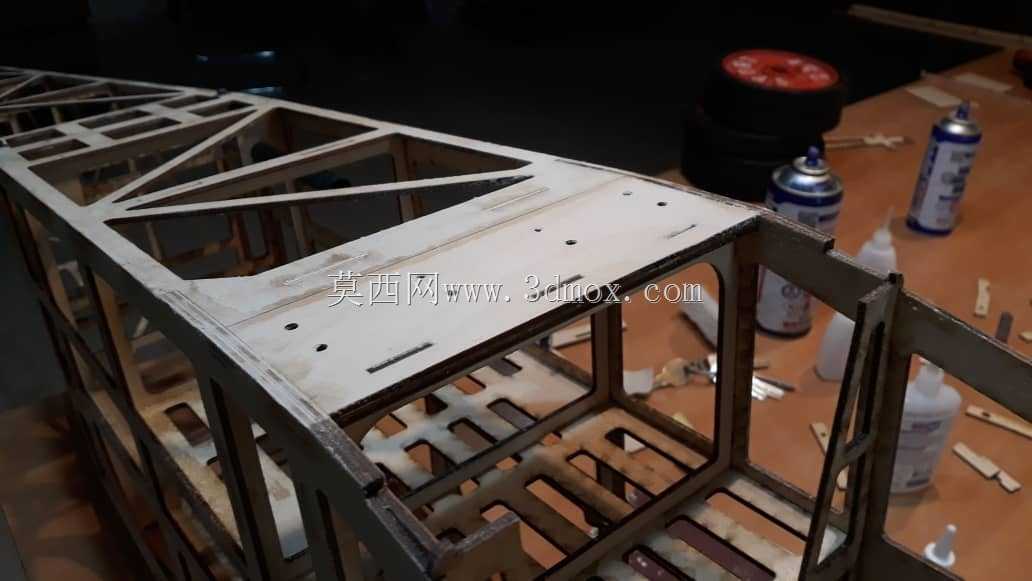

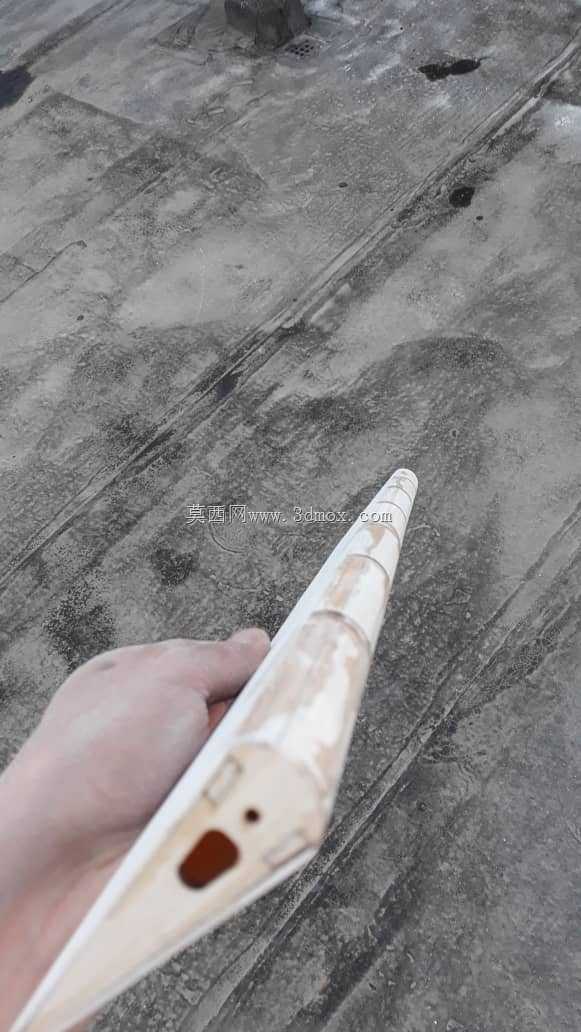

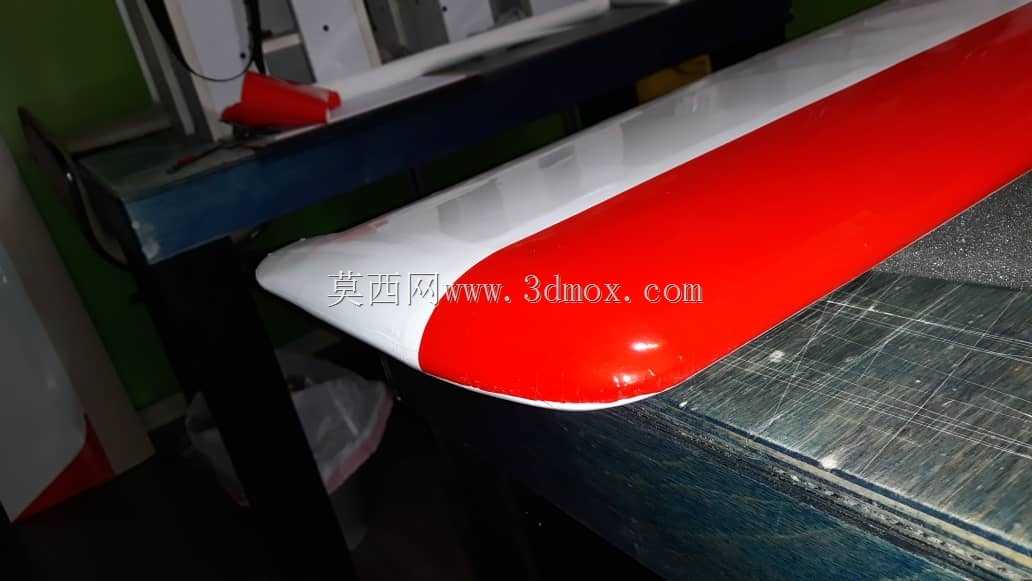

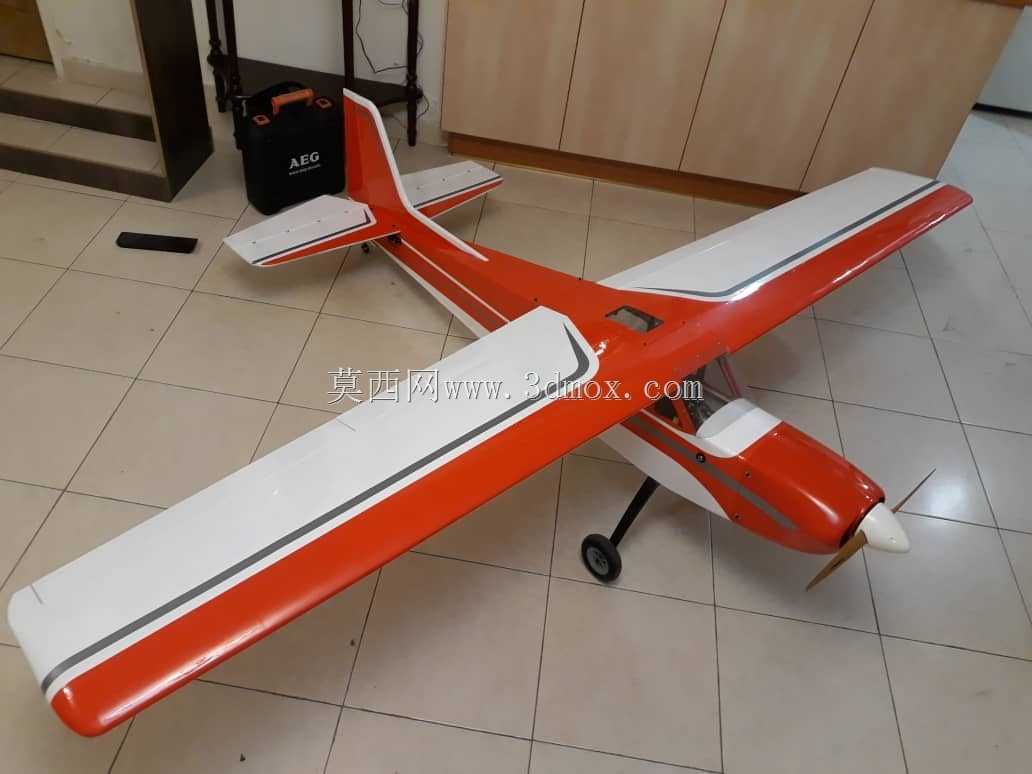

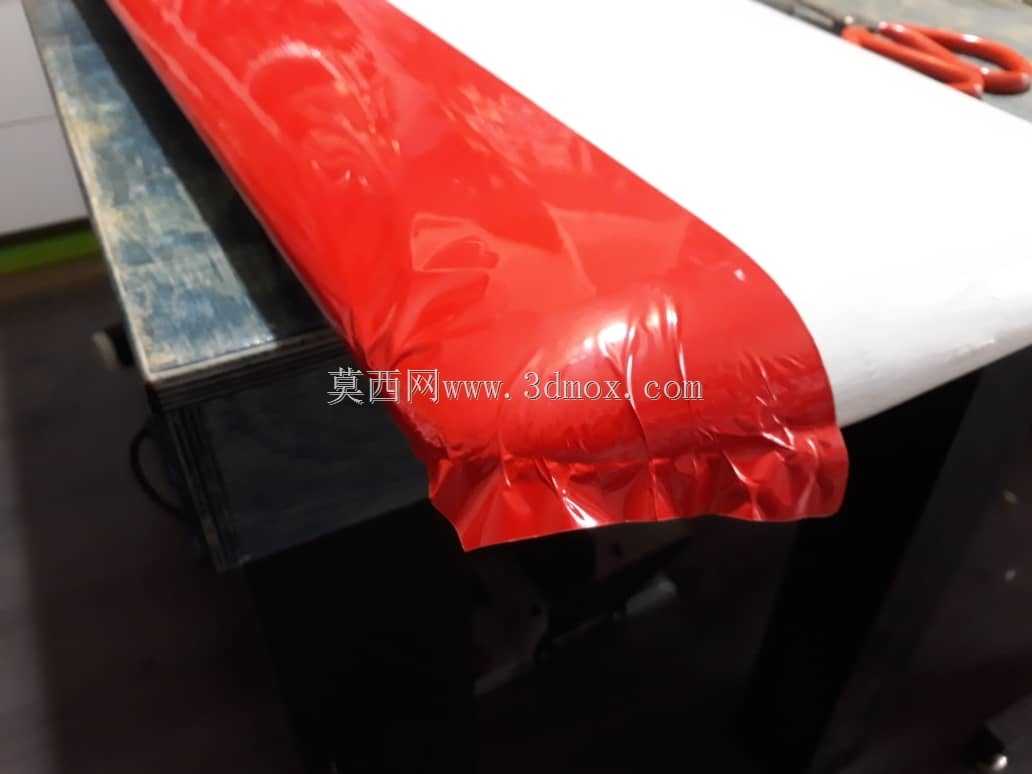

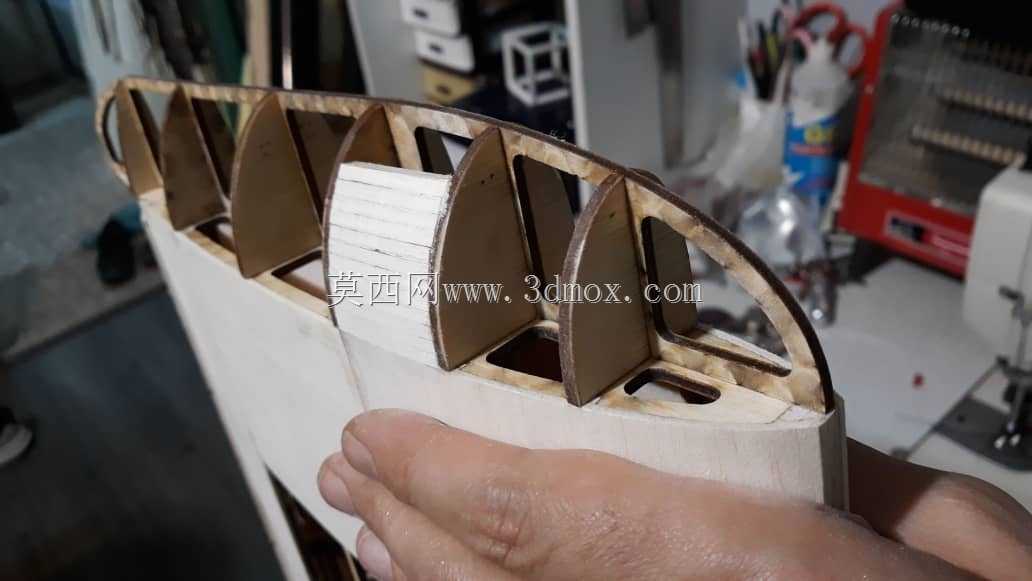

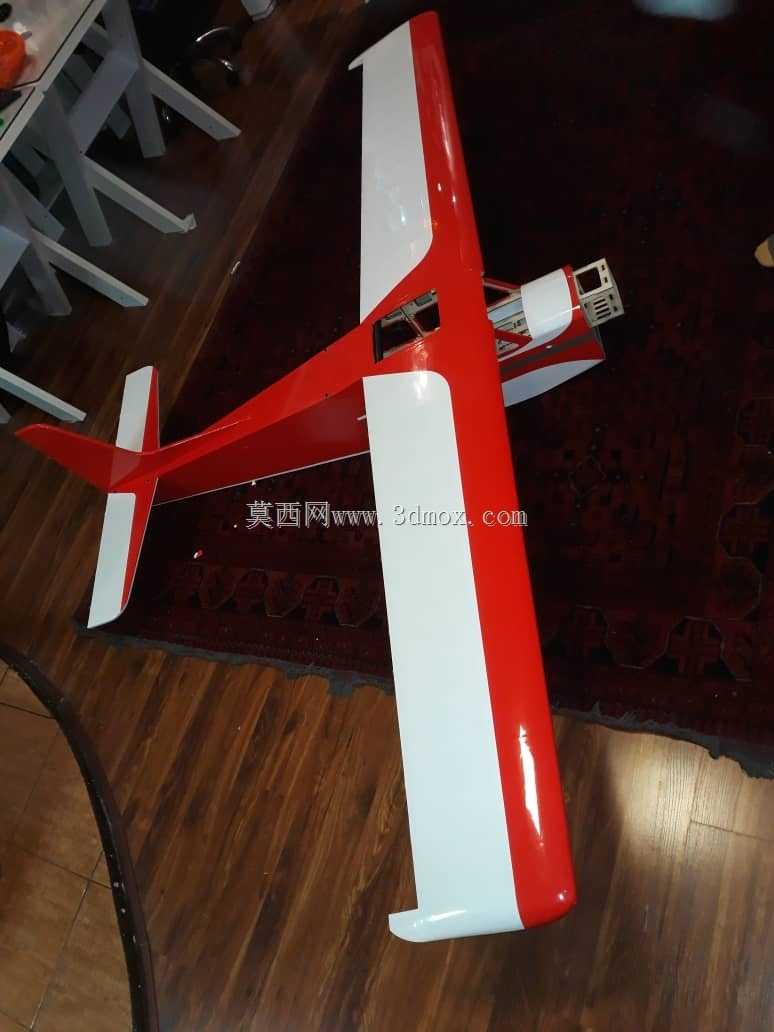

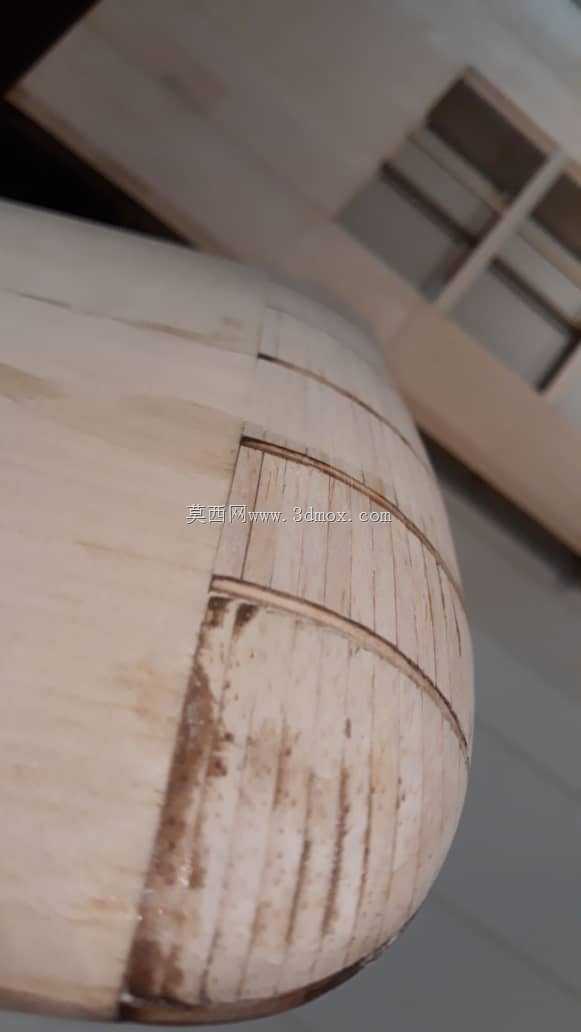

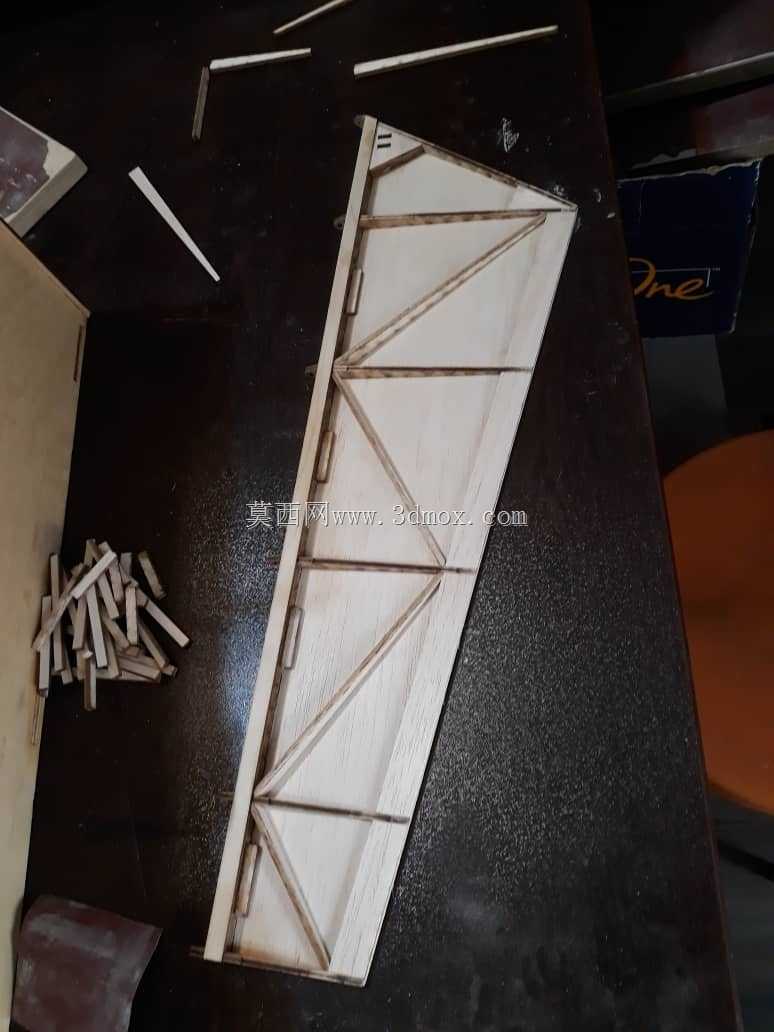

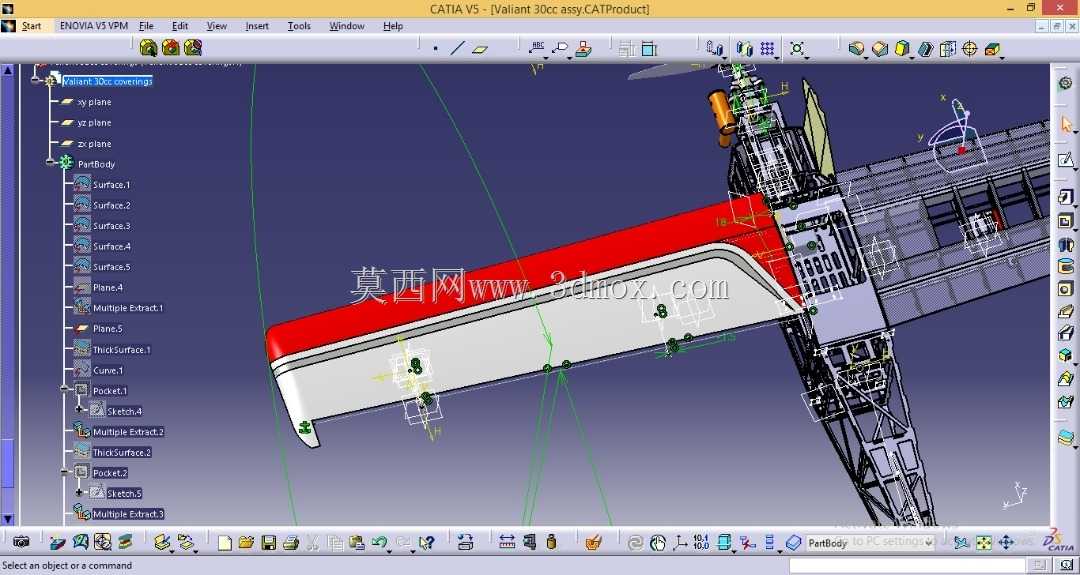

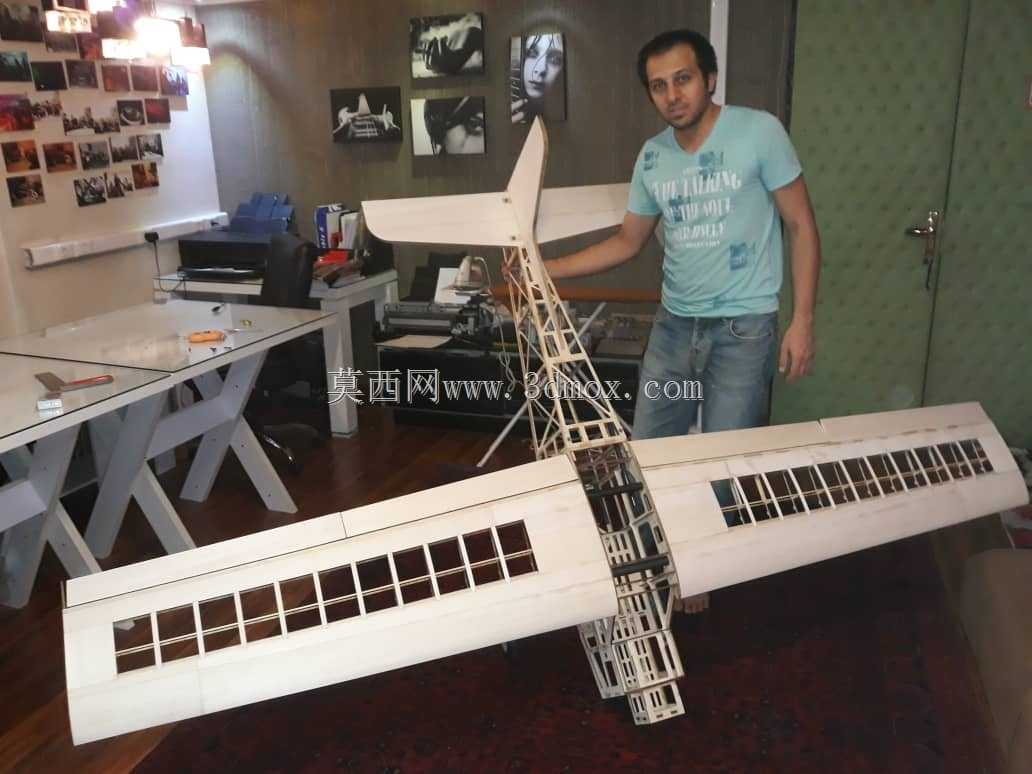

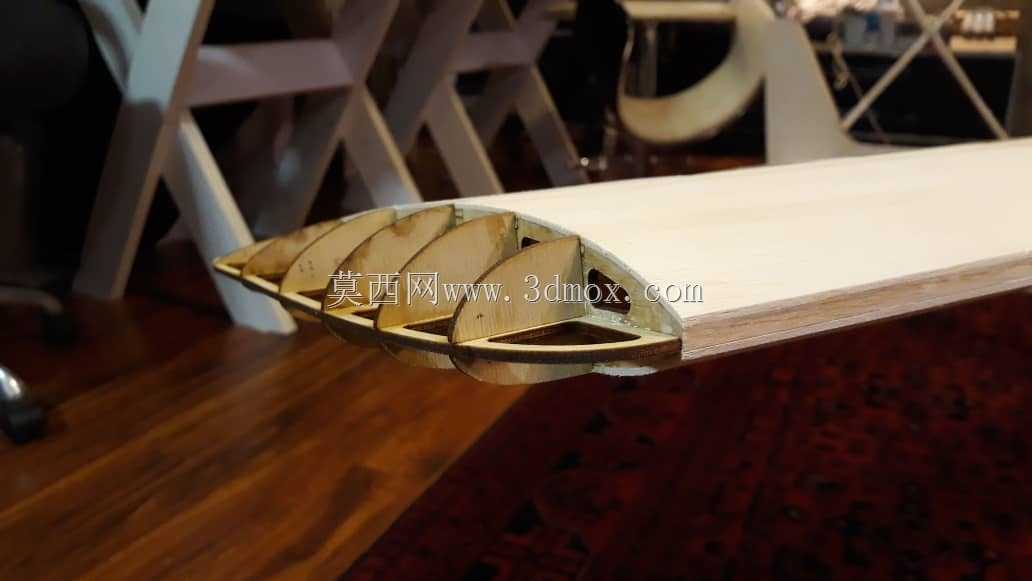

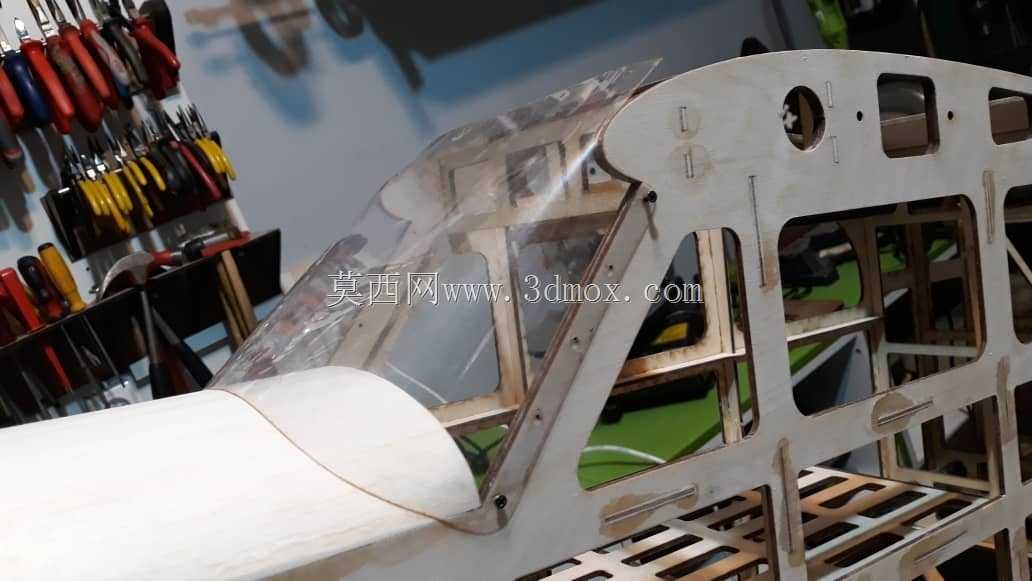

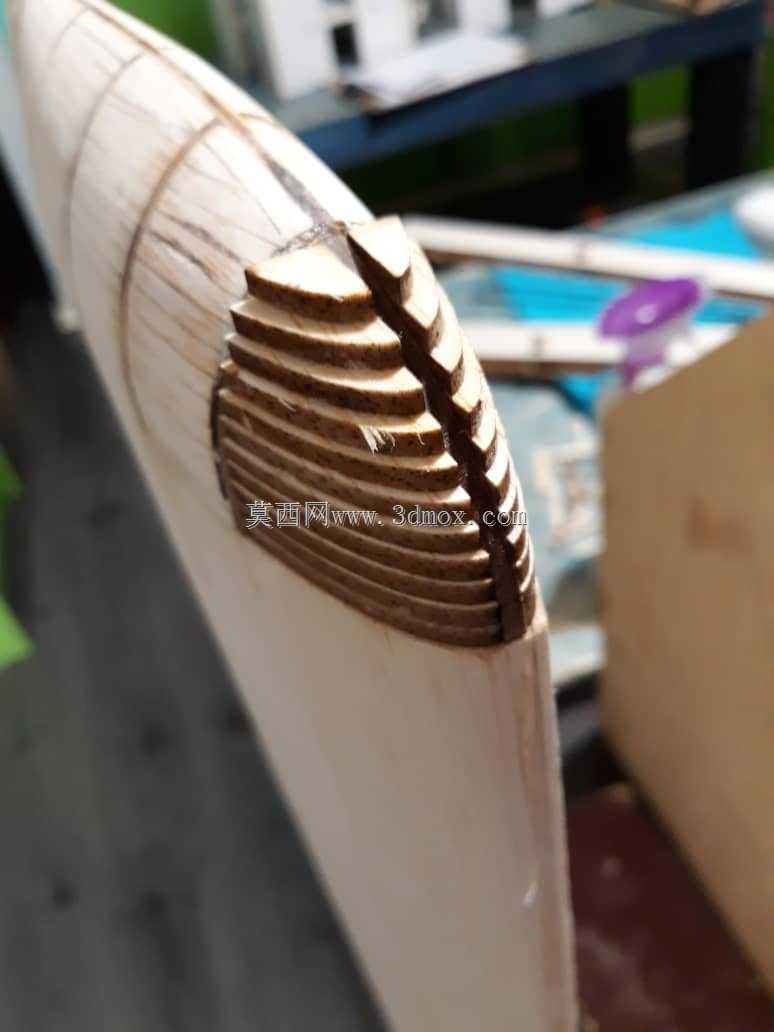

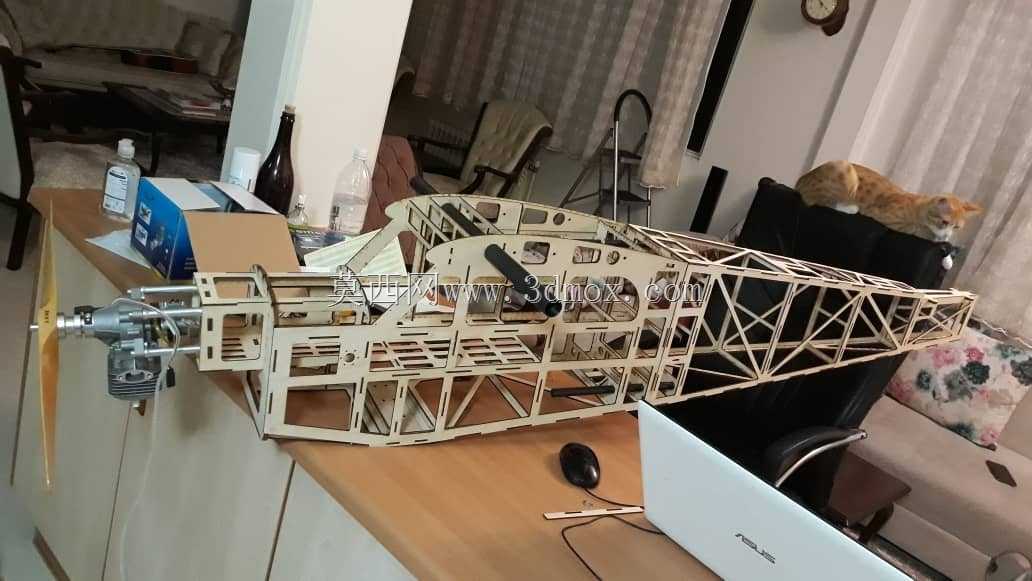

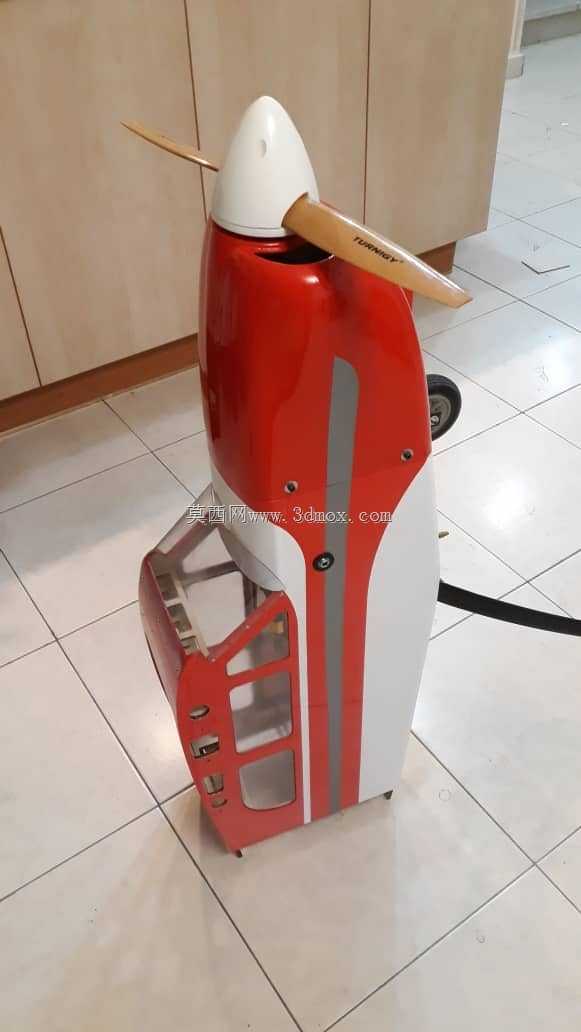

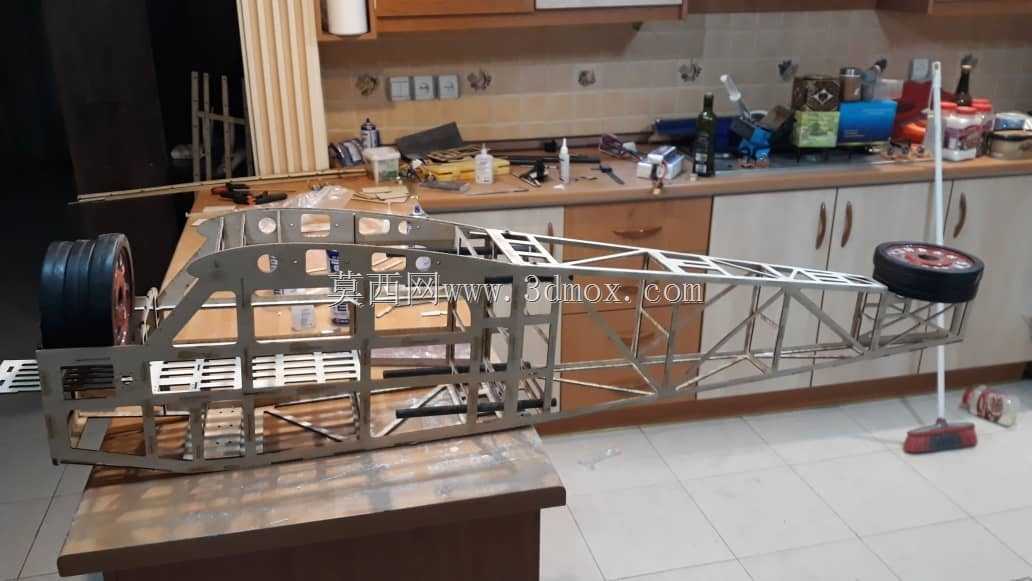

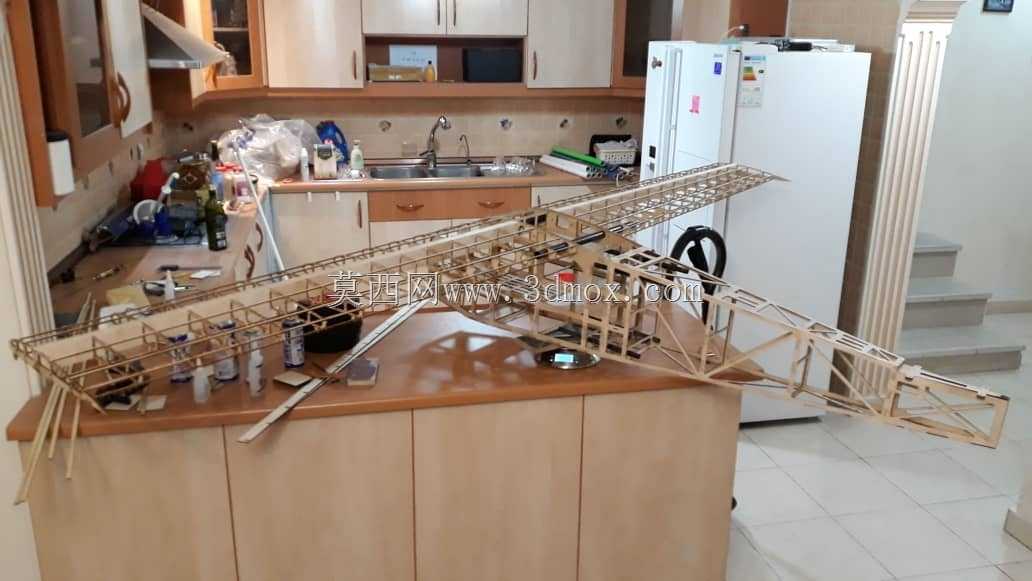

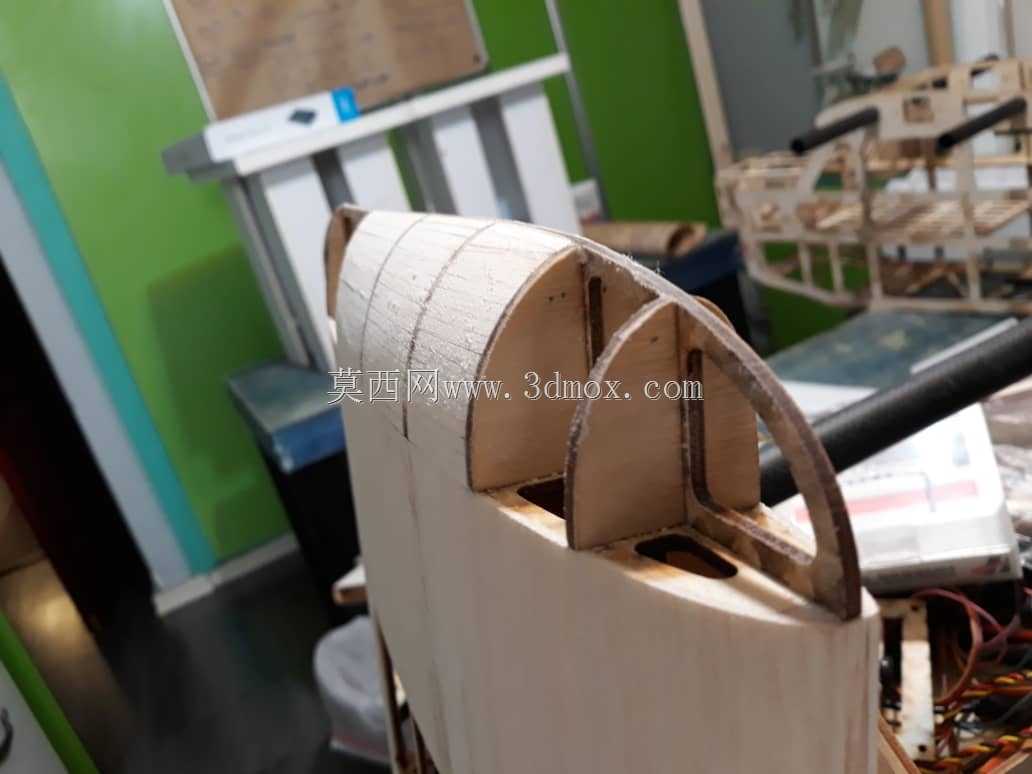

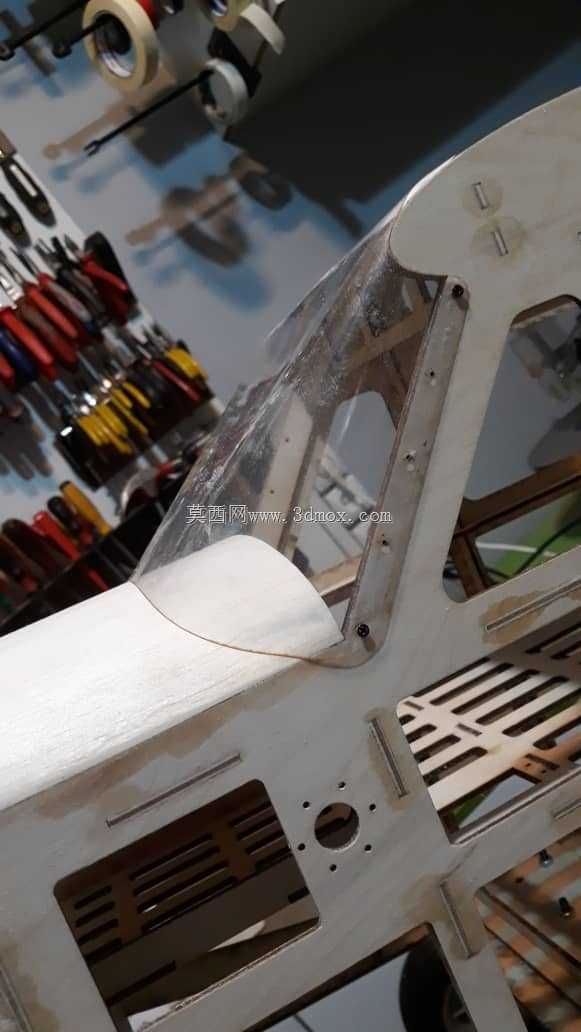

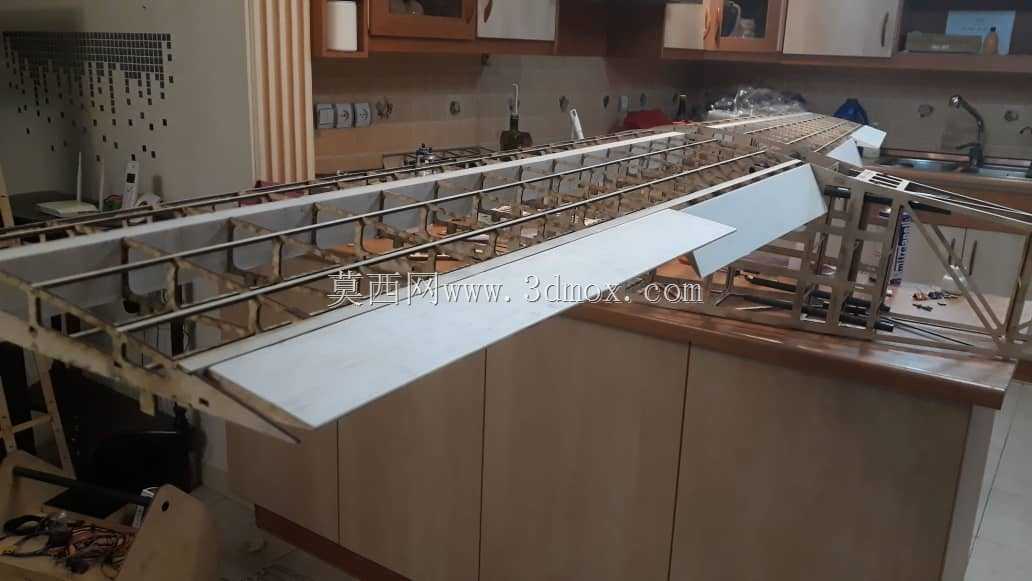

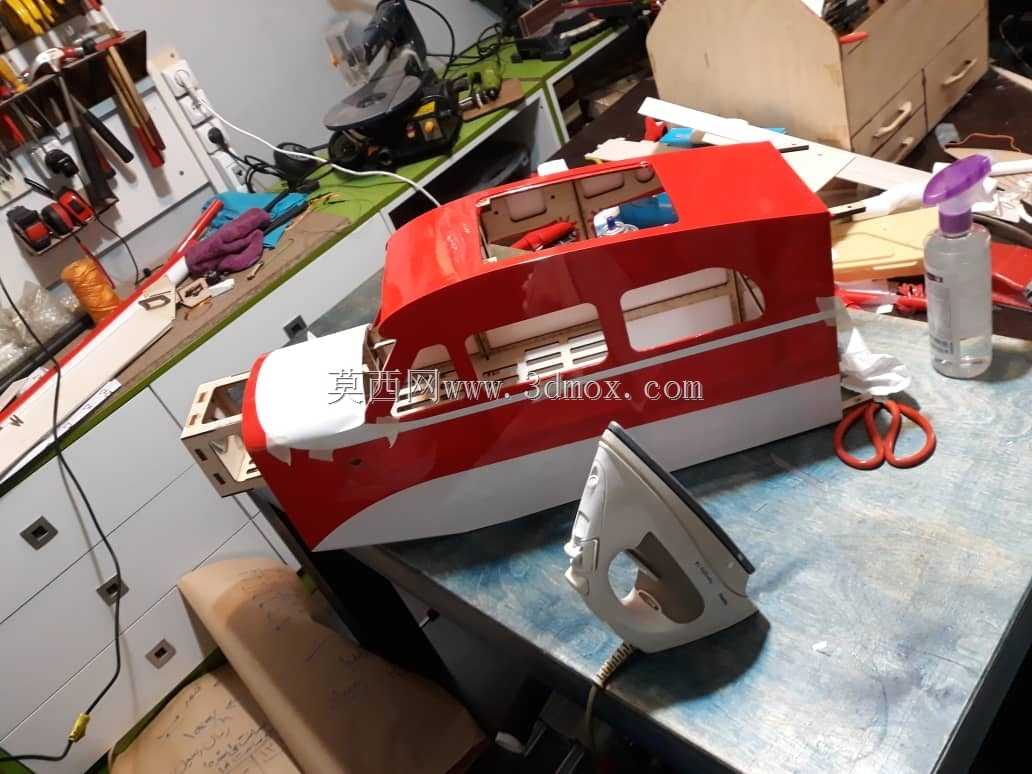

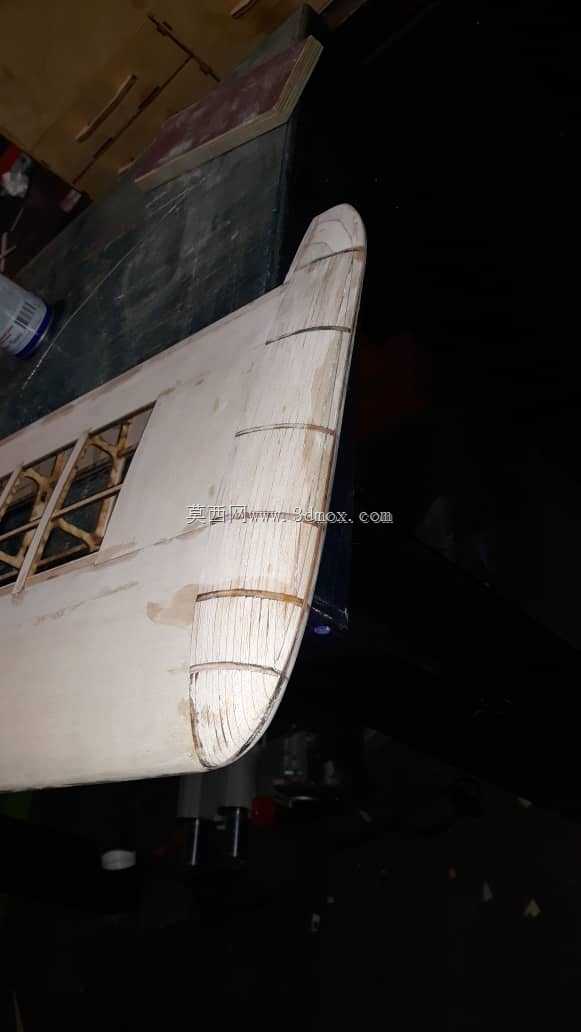

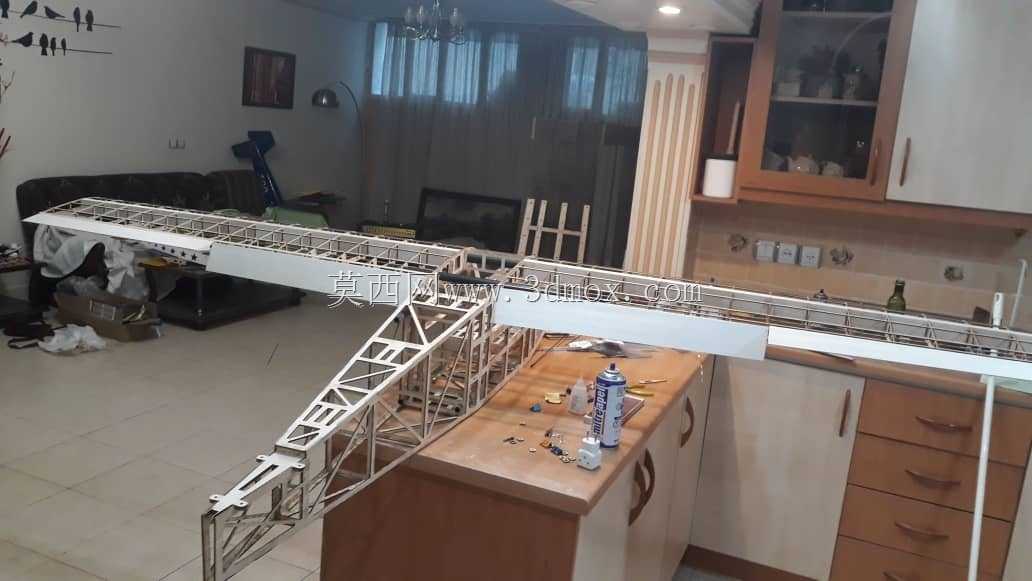

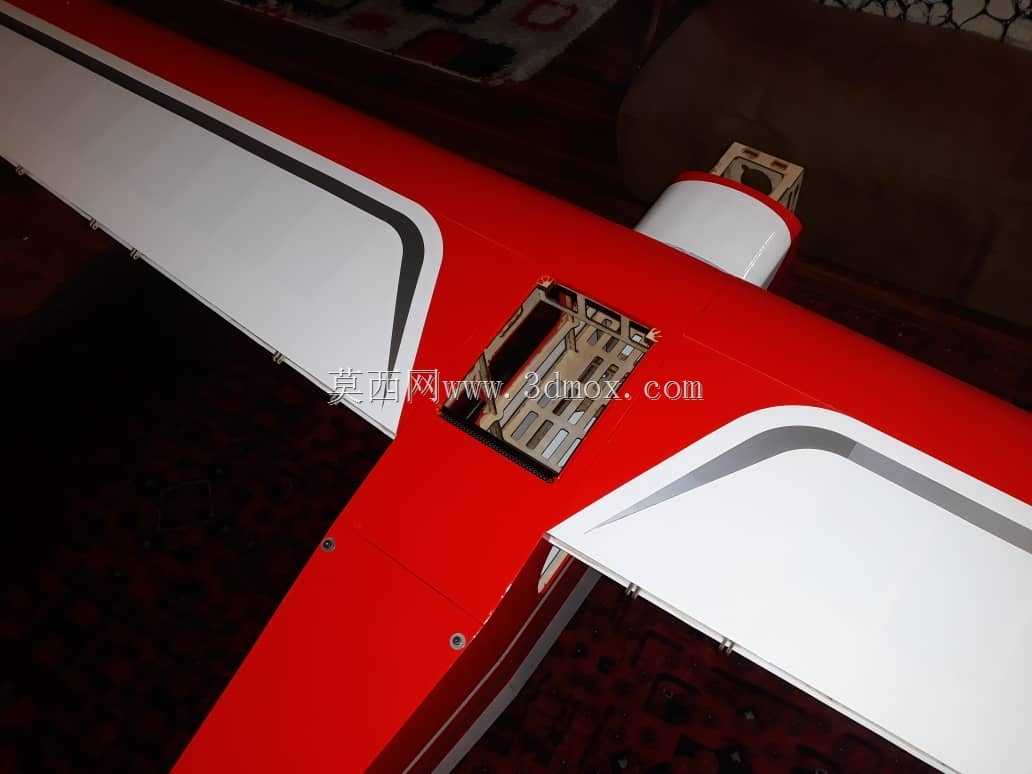

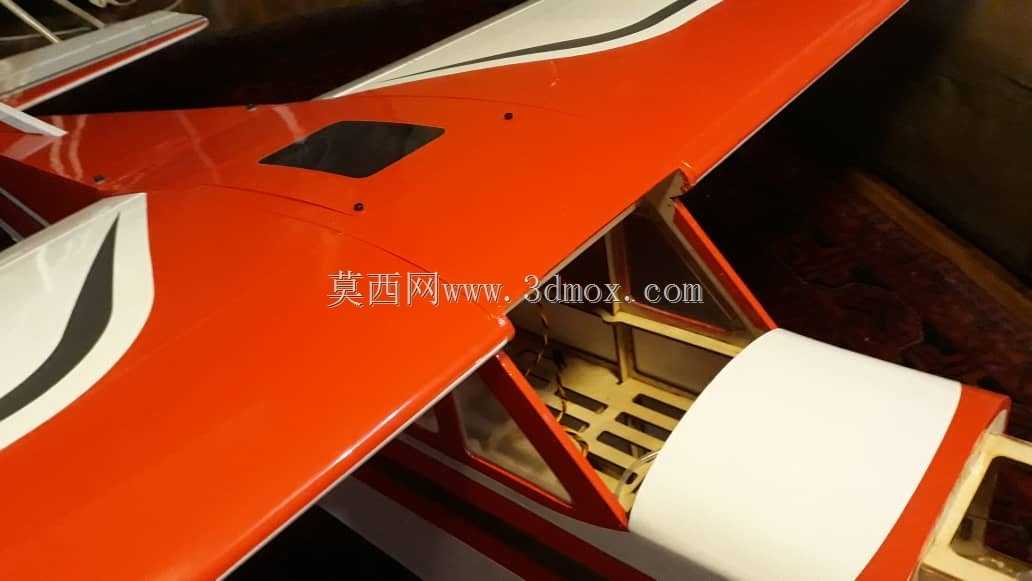

大排量油动固定翼航模的外场运输痛点始终是模友绕不开的难题，2750mm翼展的整机尺寸远超常规家用车后备箱容纳上限，传统一体式机身在转场过程中极易出现翼尖磕碰、尾翼变形的问题，甚至会因为飞行前的搬运震动导致舵机连杆错位。这款30CC级航模在结构拆分上做了针对性的取舍，两段式机身的对接位置没有选在受力薄弱的中段，而是落在机翼安装座后方的强框区域，对接面预埋了碳纤维定位销，配合快拆锁扣实现无工具拆装，拼接后的机身同轴度公差控制在0.2mm以内，不会出现高速飞行时的机身抖振问题。机翼与机身的连接没有采用常见的单插杆结构，而是改用双碳管定位+翼根快卸螺丝的组合，机翼本身做了翼型的等强度优化，翼梁采用轻木夹碳纤维片的夹层结构，在8500g起飞重量的载荷下，翼尖最大挠度控制在15mm以内，既保证了大机动动作时的翼面刚性，又不会因为结构过重影响飞行续航。尾翼部分的快拆结构藏在垂尾根部，平尾和垂尾都可以单独拆卸，运输时能把整机拆分为四个独立模块，所有模块的最大尺寸都能放进常规轿车的后备箱，甚至可以塞进硬壳航模包实现单人背负转场。机身蒙皮的分块设计也兼顾了维修便利性，发动机舱、设备舱、油箱舱的蒙皮都做了独立分块，炸机后不需要撕掉整架飞机的蒙皮就能单独更换受损部位，设备舱的走线槽做了分层设计，舵机线、点火线、油管完全分离，避免油动发动机的电磁干扰影响遥控信号。翼尖的小翼设计不是单纯的装饰件，经过多次风动测试调整了上反角度，能有效降低翼尖涡流带来的诱导阻力，30CC排量的发动机搭配这个翼型，巡航状态下的油耗比同级别常规机型低12%左右，滞空时间能多出近四分钟。起落架的安装座做了局部加强，预埋了航空层板的受力块，粗暴降落时的冲击力会先被起落架的弹性形变吸收，不会直接传递到机身强框导致结构开裂，就算是新手操作降落失误，也只会损坏起落架本身，不会伤及机身主体结构。
