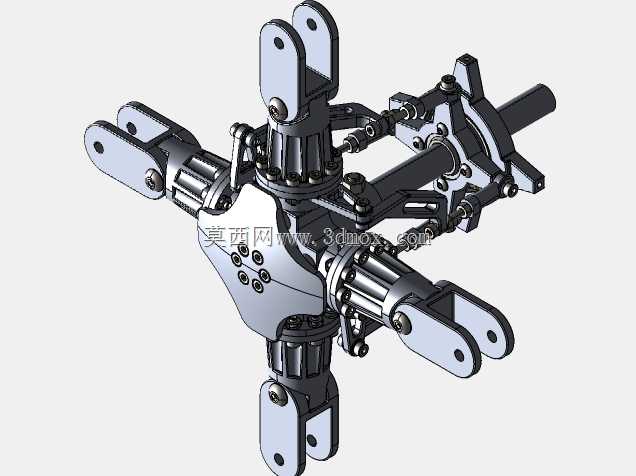

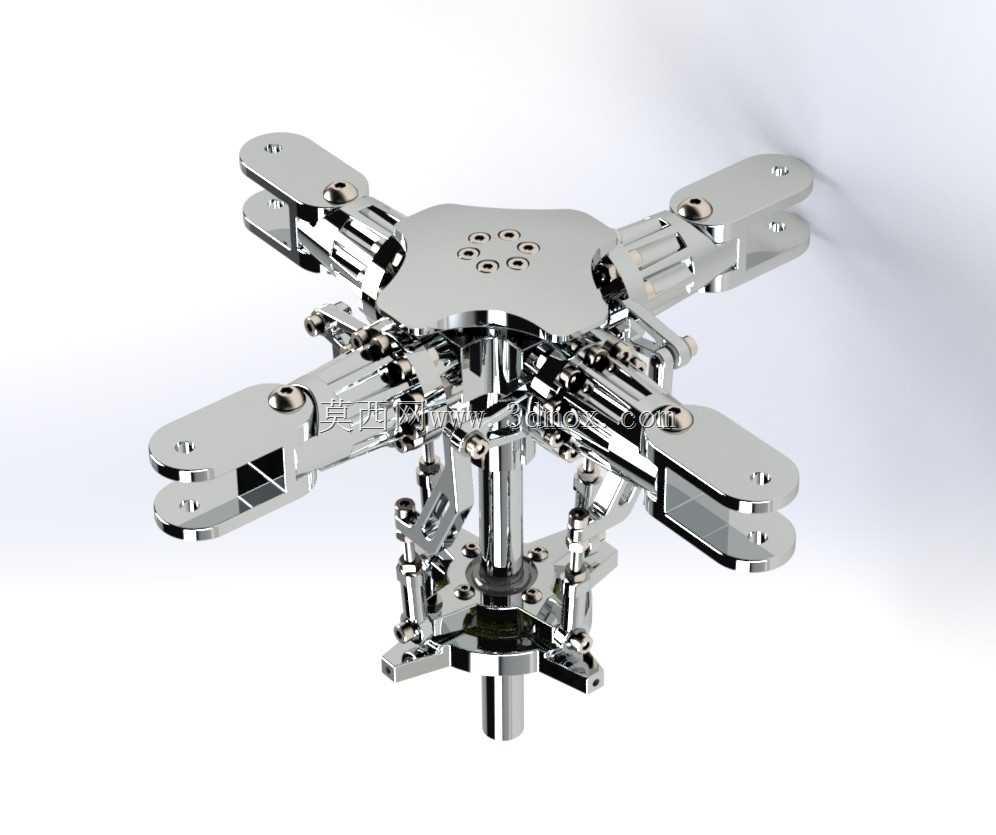

四桨叶直升机旋翼头精密结构设计

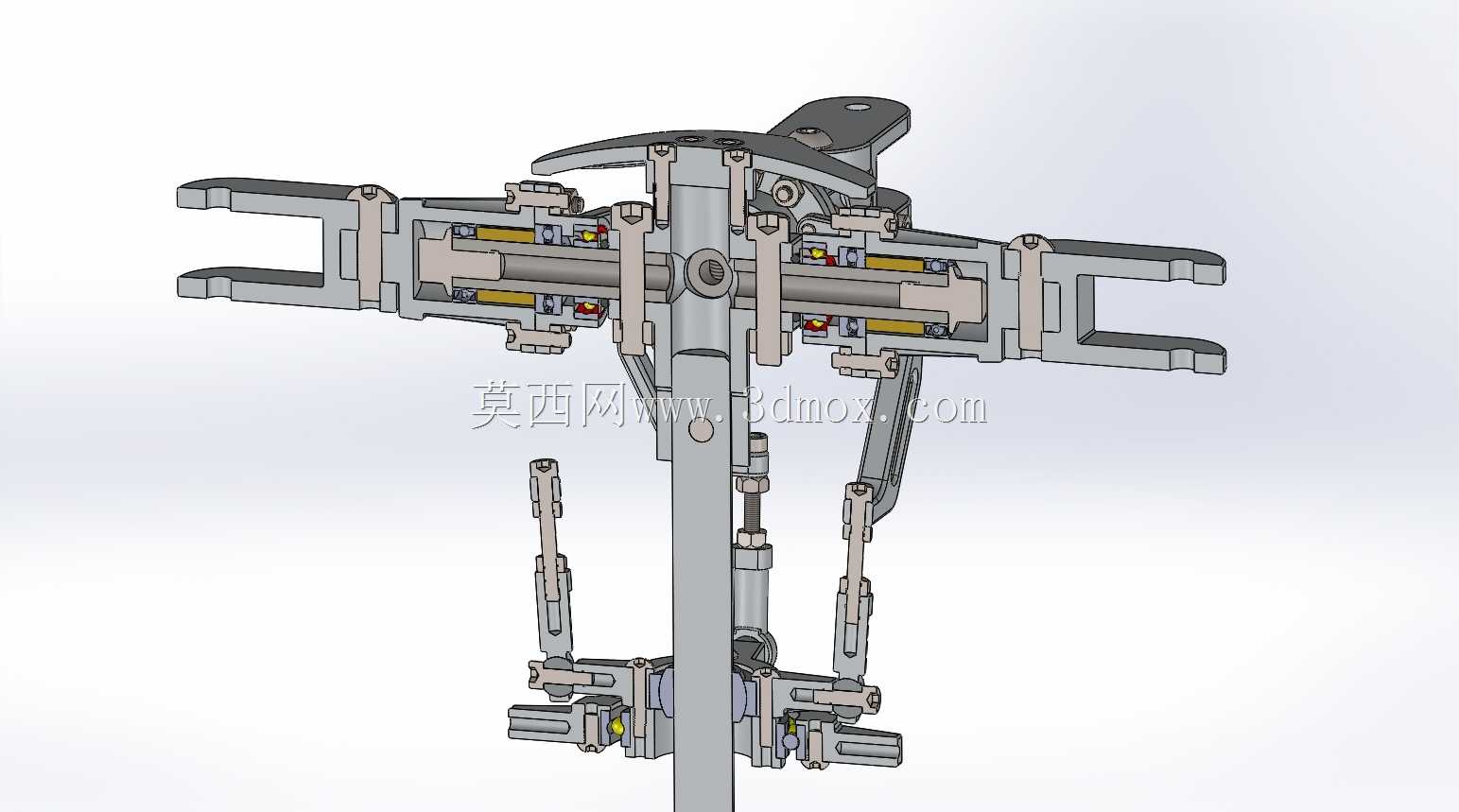

航空旋翼类部件的加工适配一直是小批量试制阶段的核心痛点，传统旋翼头的铰接部位常因公差预留不合理，出现变距动作卡滞、高速运转下交变应力集中的问题，这套四桨叶构型的旋翼头在结构设计阶段就把加工可行性放在了优先级靠前的位置。中心毂体的安装孔位采用了等距环形排布，每个孔位的同轴度公差控制在0.02mm以内，既适配常规三轴加工中心的一次装夹成型工艺，也避免了多工序装夹带来的位置度偏差，不需要额外定制专用工装就能完成核心件的粗精加工。桨夹与中心毂连接的铰接轴段，特意做了阶梯式变径设计，较粗的轴段承担桨叶离心力的径向载荷，较细的轴段预留出轴承安装的避让空间，加工时可以直接采用标准棒料一次车削成型，不需要额外焊接或者拼接工序，从根源上减少了焊后变形、拼接同轴度差的隐患。变距拉杆的连接端采用了球头铰接结构，球头的球面粗糙度要求达到Ra0.8，加工时可以采用成型铣刀一次走刀完成球面加工，不需要后续手工抛光就能满足铰接动作的顺滑度要求，球头座的卡槽尺寸特意留了0.03mm的选配间隙，装配时可以根据实际加工的球头尺寸选配对应厚度的调整垫片，不用反复修磨零件就能消除铰接间隙。主轴与中心毂的连接采用了锥面配合加端面键的结构，锥面的锥度选用了标准的7:24锥度，和常规数控刀具的刀柄锥度一致，加工时可以直接借用标准锥度检具检测配合精度，不需要定制专用的塞规环规，大幅降低了试制阶段的检测成本。所有外露的紧固件都采用了内六角沉头设计，沉头孔的深度公差控制在0.05mm以内，既保证紧固件安装后不会突出零件表面影响气动外形，也能避免高速旋转时紧固件产生的风阻带来的额外振动。桨夹的桨叶安装面做了细密的防滑齿纹，齿纹的深度和间距都匹配常规航空铝的铣削参数，用标准的立铣刀走等高线就能加工完成，不需要定制特殊的成型刀具，齿纹的存在还能增大桨叶根部和桨夹的接触摩擦力，减少螺栓承担的剪切载荷。整套结构没有采用复杂的异形曲面，所有的外形轮廓都是规则的平面和圆柱面组合，哪怕是入门级的加工设备也能完成全部零件的加工，不需要五轴设备的介入，对于航空类专业的实训教学、小型无人机企业的原型试制都有很高的适配性，加工完成后的零件不需要复杂的钳工修整就能直接进入装配环节，装配时每个铰接部位的公差带都经过预先匹配，不会出现过盈装不进去、间隙过大松旷的问题，组装完成后手动转动桨夹就能感受到顺滑的变距动作，不需要额外的研磨跑合工序。
