4米幅宽深松中耕作业机具结构设计

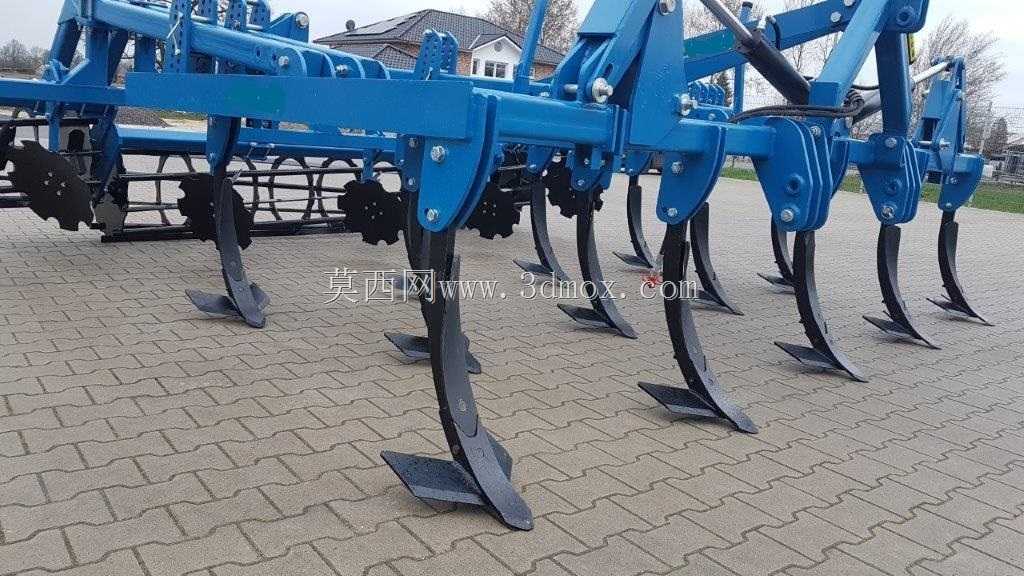

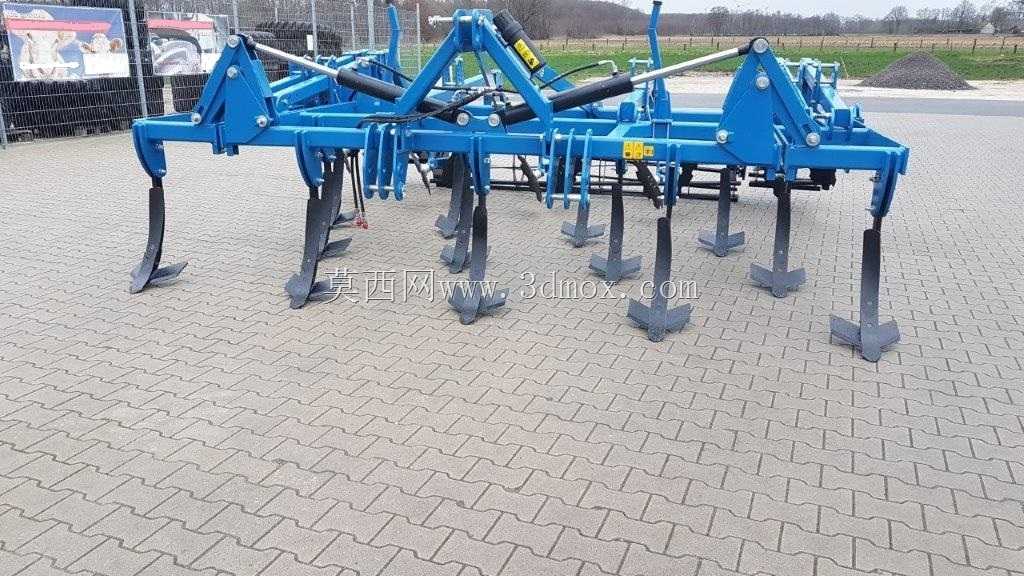

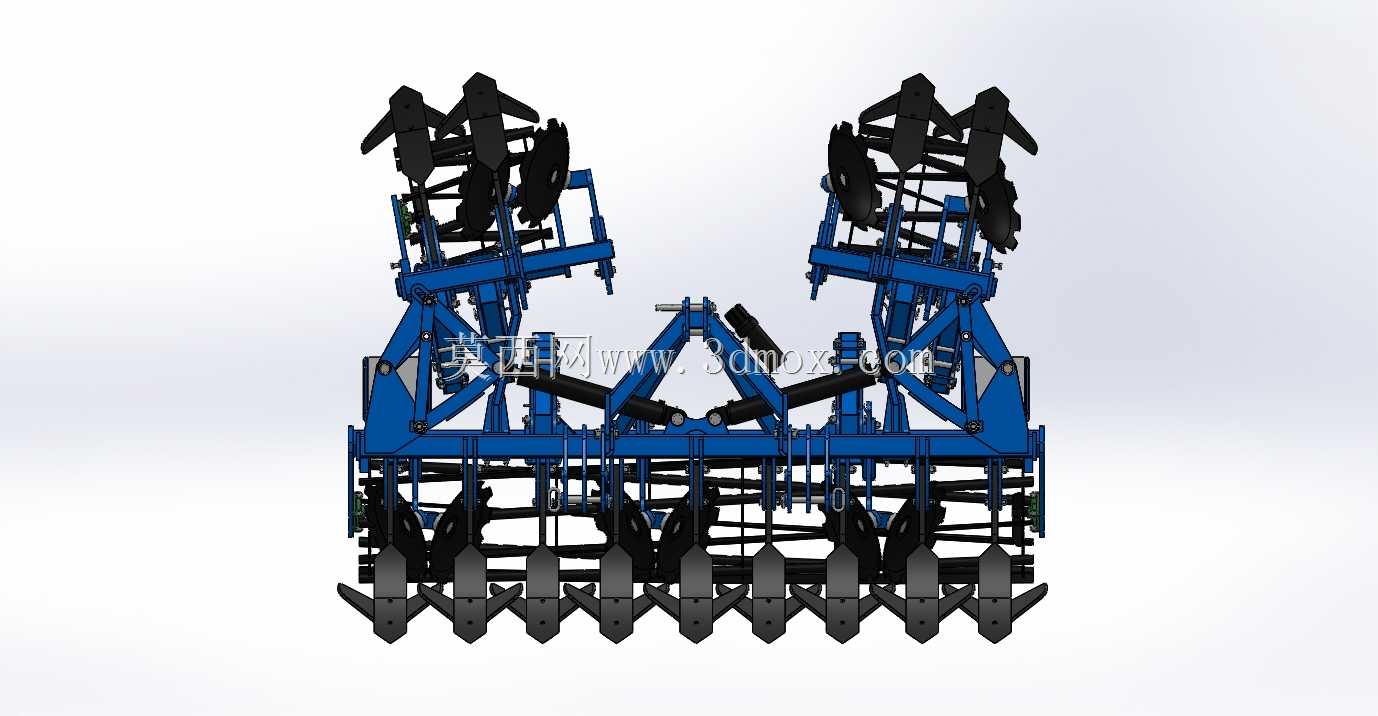

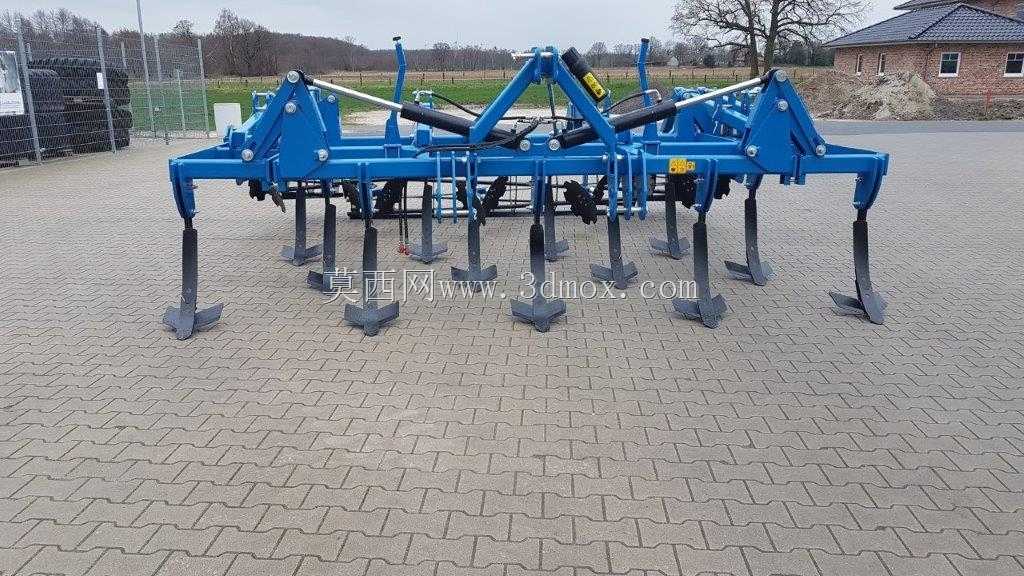

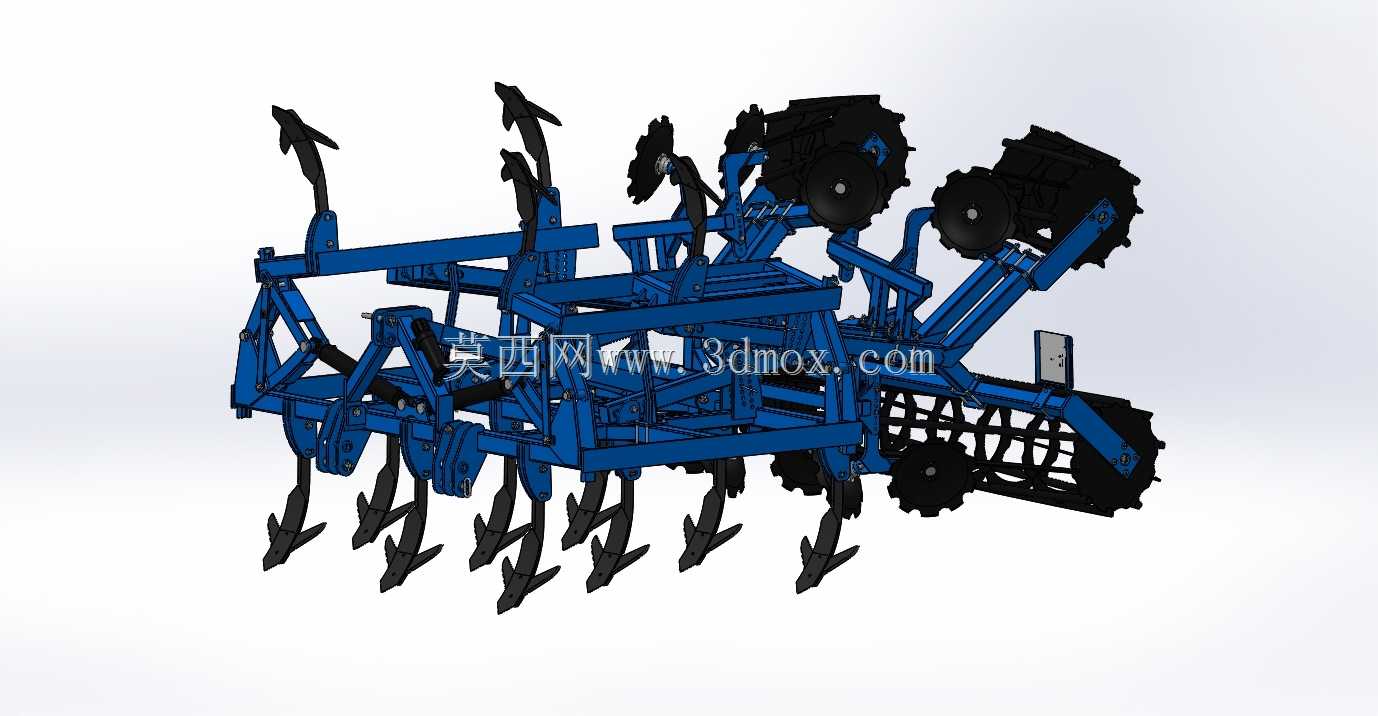

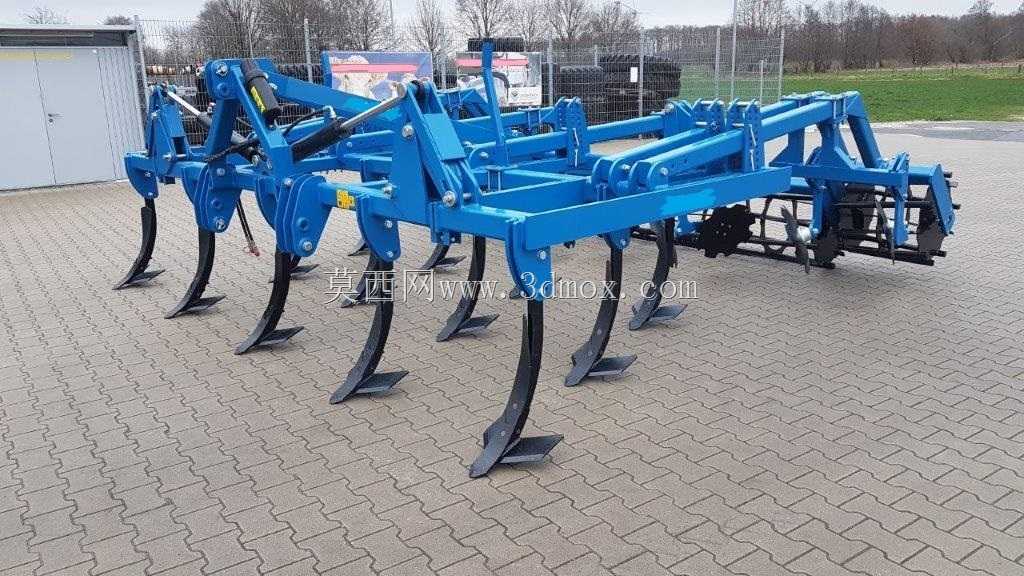

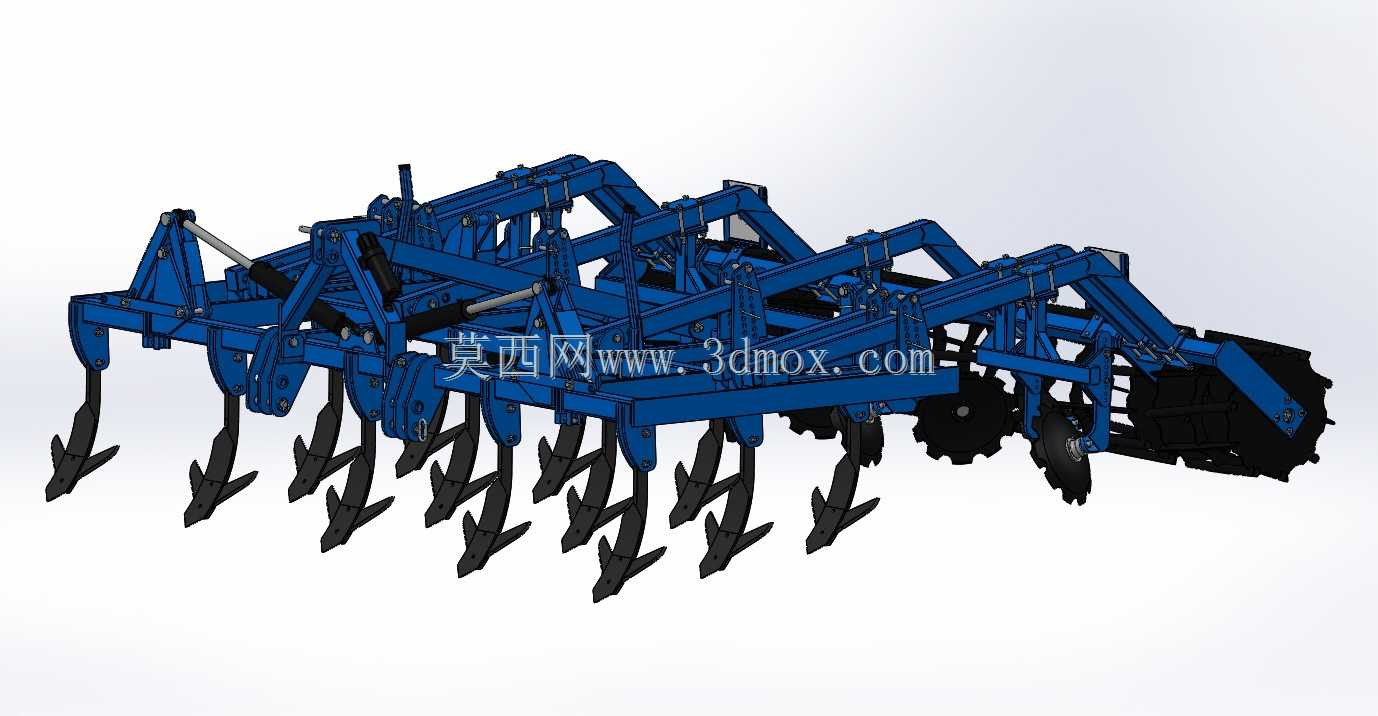

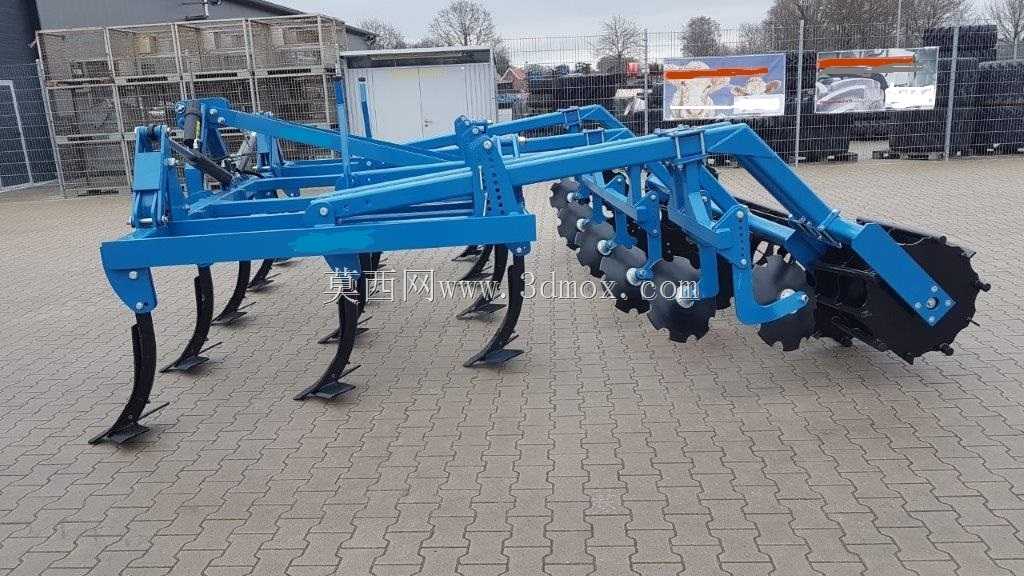

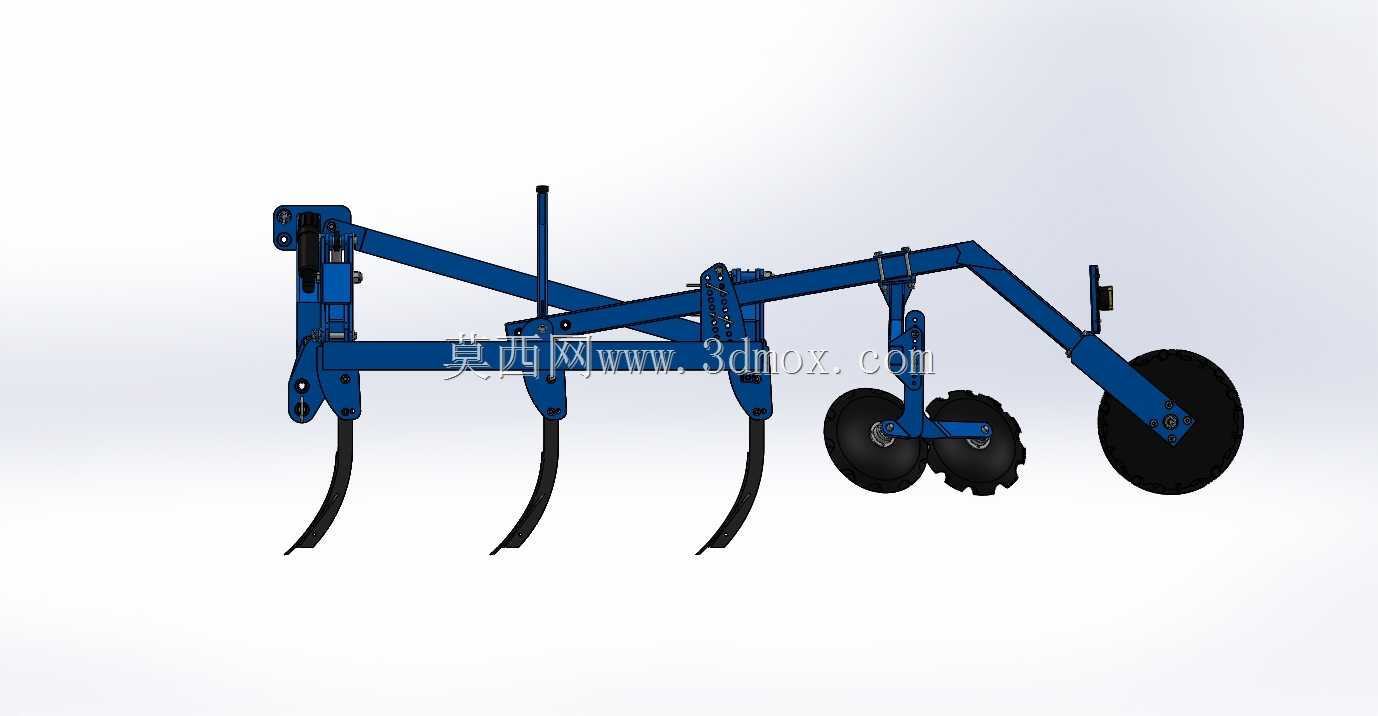

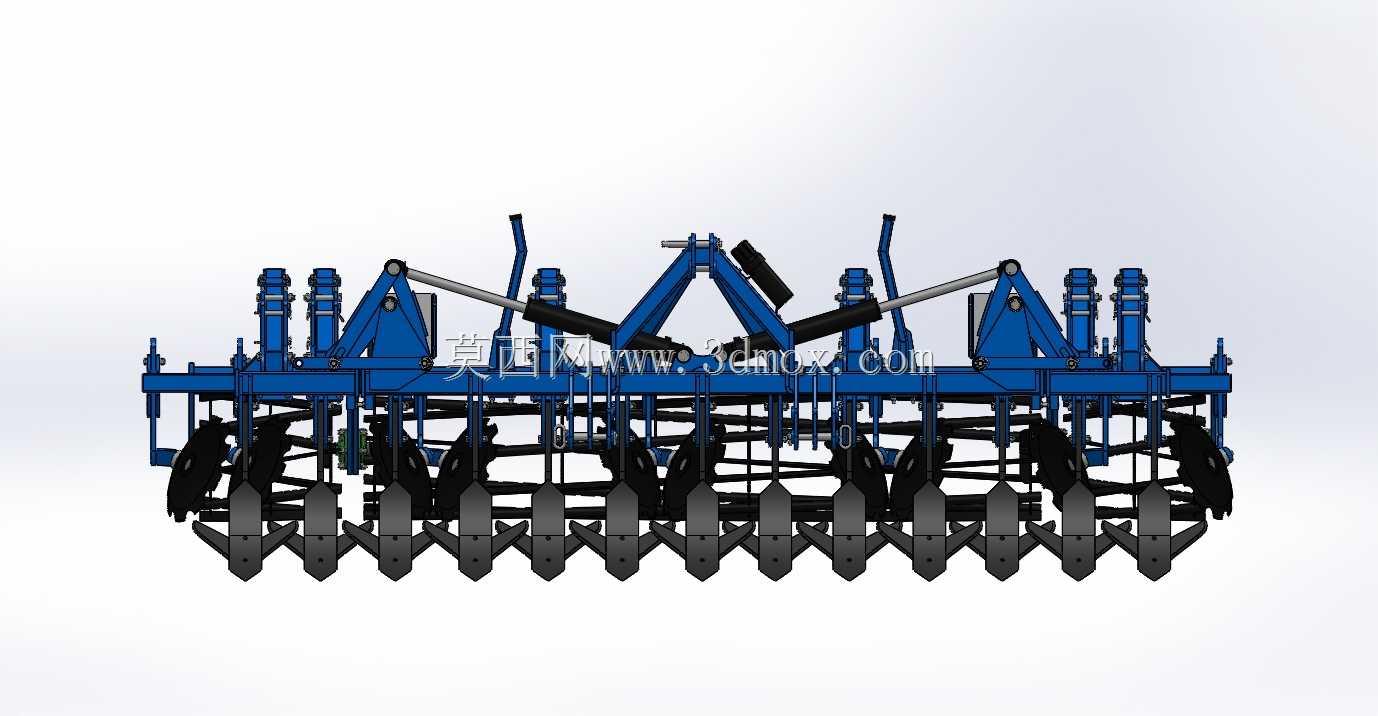

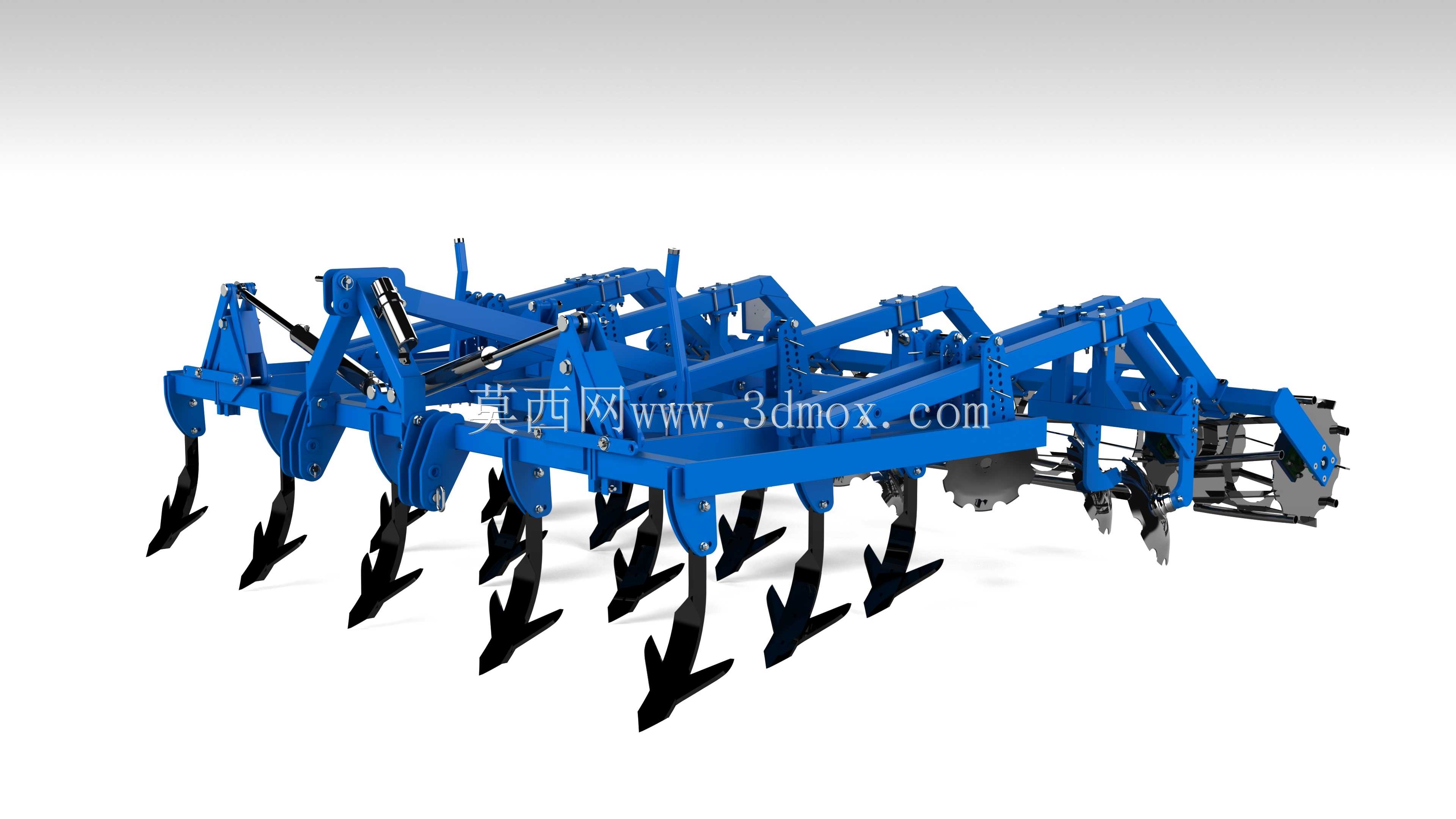

田间深松作业长期存在幅宽不足导致的作业效率偏低、机架刚性不足引发的铲柄震颤、入土角度偏差带来的耕作阻力骤增等痛点，这款4米幅宽的深松中耕机具在结构设计阶段就针对性做了多轮适配调整。13组深松铲的排布没有采用等距均分的常规布局，而是结合拖拉机轮距轨迹做了错位避让，避免作业过程中轮胎碾压已松土层，同时让相邻铲柄的作业幅宽存在5cm的重叠量，杜绝漏耕问题。主框架采用矩形钢管分段焊接后整体镗孔的加工工艺，所有悬挂连接点的同轴度公差控制在0.2mm以内，避免挂接后出现偏载拉扯，导致机架焊缝过早疲劳开裂。铲柄与主架的连接座预留了3个档位的调节孔位，可根据不同土壤容重调整入土角度，沙质土调大入土角降低耕作阻力，黏重土调小入土角保证深松深度达标，不用额外更换配件就能适配不同地块的作业需求。后部附带的碎土整平组件采用浮动式连接，没有做刚性固定，作业时可随地表起伏自动调整高度，既不会因为土块过大导致壅土，也不会因为贴地过深增加额外牵引负荷。所有转动销轴位置都设计了防尘密封圈的安装槽，田间作业时尘土、秸秆碎屑不会进入摩擦面，延长销轴衬套的更换周期，减少农忙时节的故障停机概率。机架两侧的延伸段采用快拆式螺栓连接，转场运输时可以快速拆下两侧段，将整机幅宽缩减到2.5米以内，符合乡村道路的通行要求，不用额外办理超宽运输手续。深松铲的铲尖采用了可拆卸式的耐磨钢材质设计，磨损后只需更换铲尖部分，不用整体更换铲柄，降低后期的使用维护成本。悬挂架的上拉杆连接位做了腰型孔设计，可适配不同马力段拖拉机的悬挂参数，不用反复调整拉杆长度就能保证机具作业时处于水平状态。
