4.8米幅宽农田杂草耙具结构设计

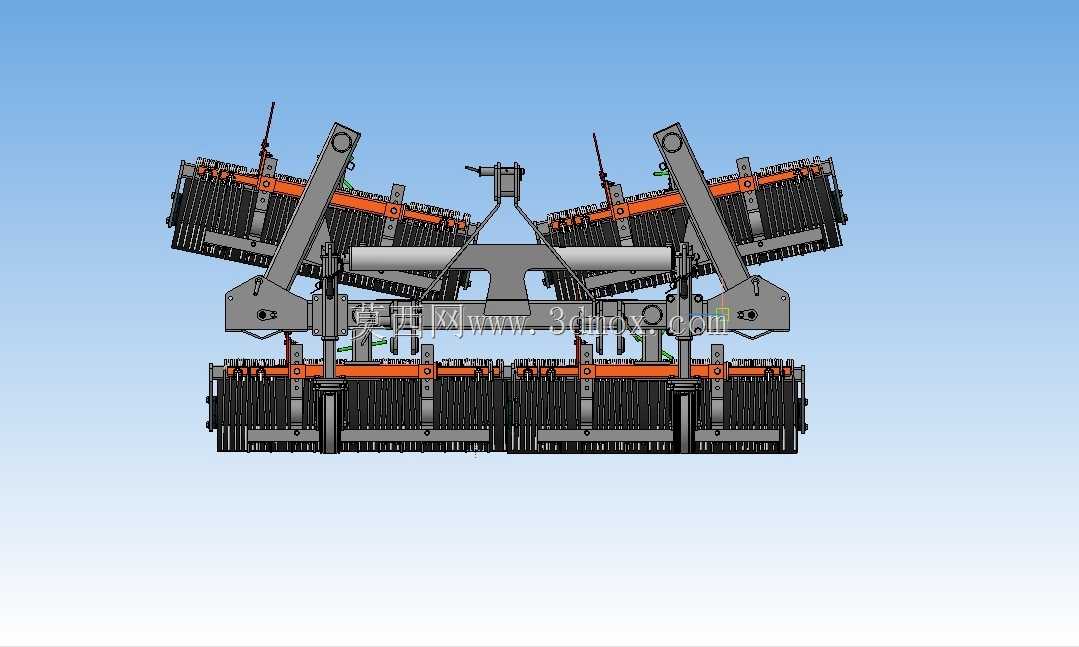

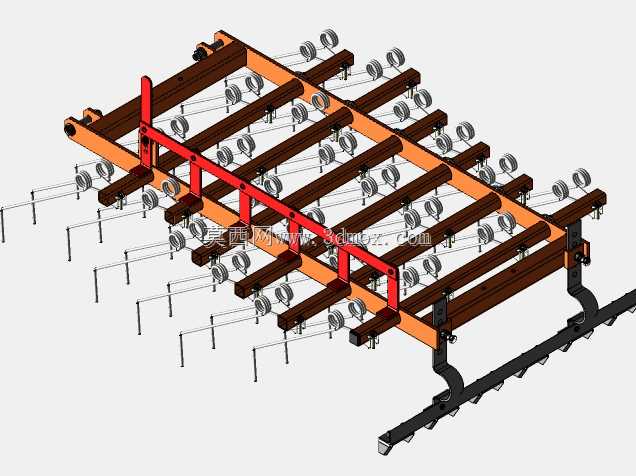

旱田整地作业时，宽幅耙具常出现两侧作业深度不均、机架受交变载荷易开裂的问题，这款4.8米幅宽的杂草耙在结构设计阶段就针对性做了多处适配调整。主横梁采用分段式箱型截面焊接结构，而非传统单一矩形管通长设计，中间牵引连接位置额外加了双层补强板，抵消田间颠簸时牵引点传递的扭转应力，避免长距离运输时机架上下震颤引发的焊缝疲劳。四组耙齿单元采用独立浮动挂接结构，每个单元的铰接点都预留了0.8mm的轴向窜动间隙，搭配顶部的阻尼压辊，遇到田块局部凸起或凹陷时，单组耙齿能自主调整上下行程，不会因为硬接触导致耙齿弯折，也能保证整个幅宽范围内的杂草清理深度差控制在1.5cm以内。侧边的折叠限位结构做了圆弧过渡处理，作业展开时锁止销能靠重力自动卡入定位孔，转场折叠后不需要额外插销固定，靠侧边的弹簧卡扣就能锁死，减少田间操作的辅助工序。耙齿选用65Mn弹簧钢材质的弯齿构型，齿尖做了15度的前倾角度，入土时能顺着土壤阻力滑入，不会像直齿那样把深层土块大量翻到地表，同时勾挂杂草的弧度经过反复调整，既能把表层的草根全部带出，又不会在齿缝间缠留过多作物残茬，作业后只需要在地头低速行驶几十米，缠挂的杂草就能靠自重脱落。牵引架的连接法兰做了腰型孔设计，能适配不同马力段拖拉机的后悬挂挂接尺寸，不需要额外加装转换接头，法兰接触面还压了防滑纹路，避免大牵引力作业时连接螺栓受剪切力断裂。底部的支撑轮采用偏心调节结构，转动调节手柄就能同步调整四个支撑轮的高度，不需要逐个调整，快速适配不同土壤墒情下的作业深度要求，轮体表面做了凸棱防滑设计，在潮湿黏重的土壤里行走也不会出现打滑壅土的情况。
