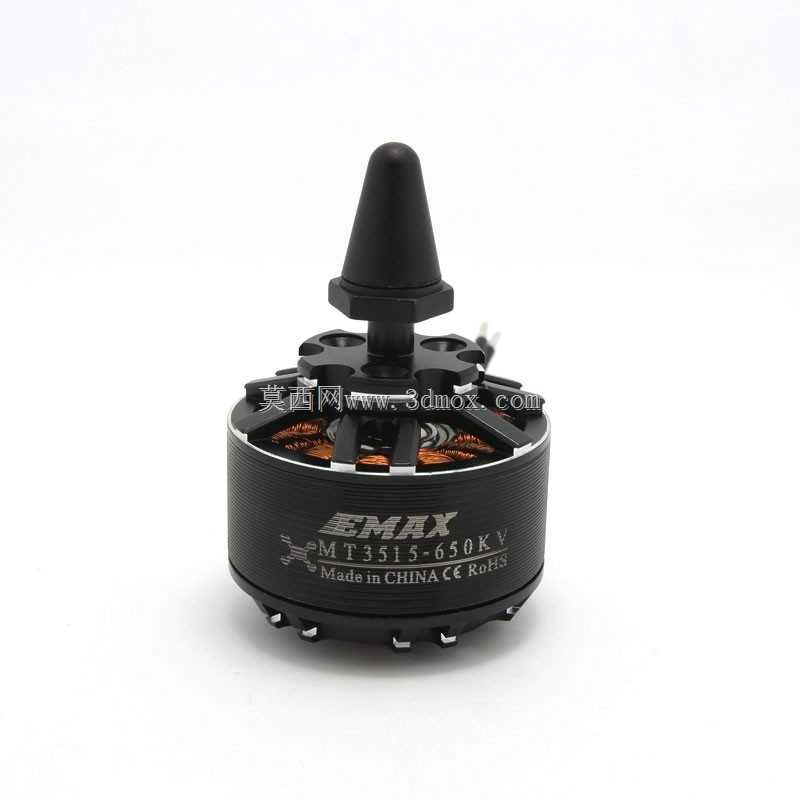

EmaxMT3515航模无刷电机结构复刻

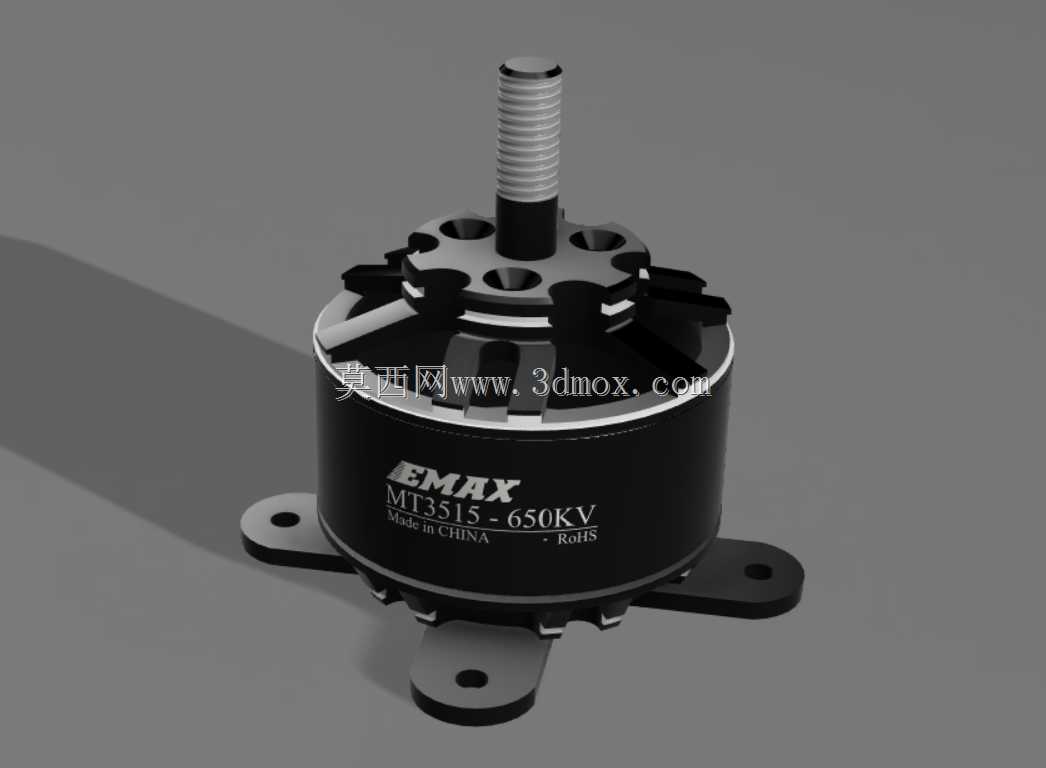

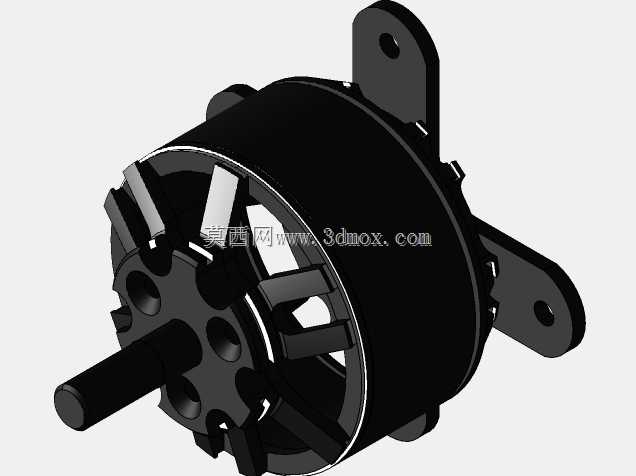

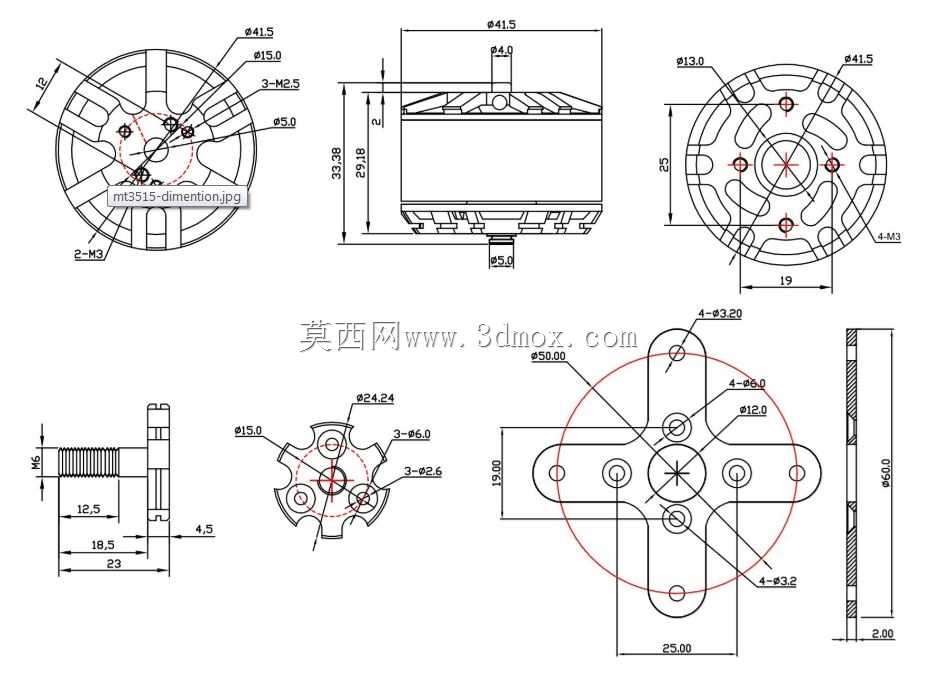

航模盘式无刷电机的加工适配一直是小批量定制场景里的高频痛点，这款MT3515-650KV的三维复刻完全围绕量产加工的公差适配逻辑展开。定子铁芯的叠片压合槽位在建模时特意预留了0.02mm的轴向公差带，避开硅钢片叠压后累计厚度超差导致转子蹭定子的常见故障，槽口的倒角参数完全匹配自动绕线机的导针走位轨迹，不会出现绕线时漆包线刮破绝缘层的隐患。转子外壳的旋压成型曲面做了分段曲率校验，顶部锥形导流帽的拔模斜度严格控制在1.5度，既满足铝合金冷镦成型的脱模需求，又不会因为斜度过大增加飞行时的风阻系数，外壳内壁的磁钢粘贴槽深度做了0.03mm的负公差，磁钢压入后不需要额外点胶就能靠过盈配合固定，高速旋转时不会出现磁钢甩脱的问题。底部安装座的孔位坐标完全适配主流航模机架的安装孔距，孔边的沉台深度刚好容纳M3螺丝的头部，不会出现螺丝凸起干涉桨夹安装的情况，出线口的圆角做了R0.8的钝化处理，避免飞行时的高频振动磨破线材外皮造成短路。轴承位的同轴度公差在建模时就做了基准统一，前后轴承室的同轴度误差控制在0.01mm以内，减少高速运转时的轴承窜动和异响，转子磁钢的排布间隙做了均匀化校验，每片磁钢之间的间隙差不超过0.05mm，降低运转时的转矩波动。整个模型的所有棱角都做了适配阳极氧化工艺的圆角处理，没有尖锐死角导致氧化层厚度不均，外壳表面的丝印logo位置做了下沉0.1mm的凹槽处理，丝印后不会因为日常摩擦导致标识脱落。
