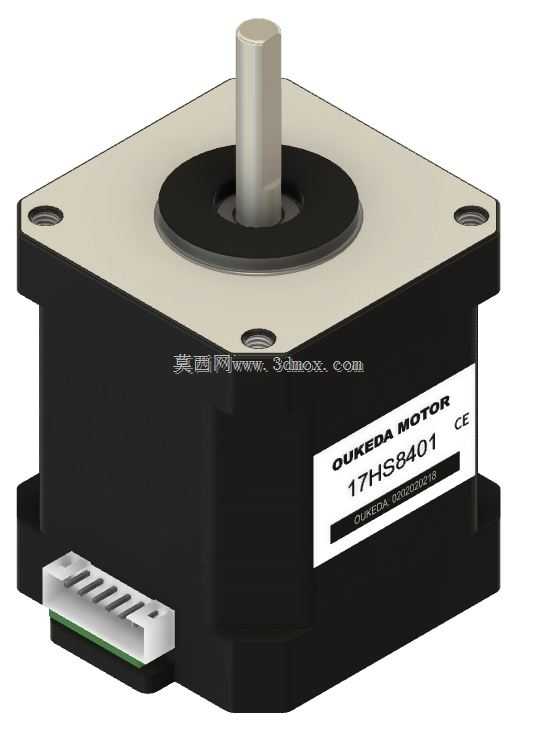

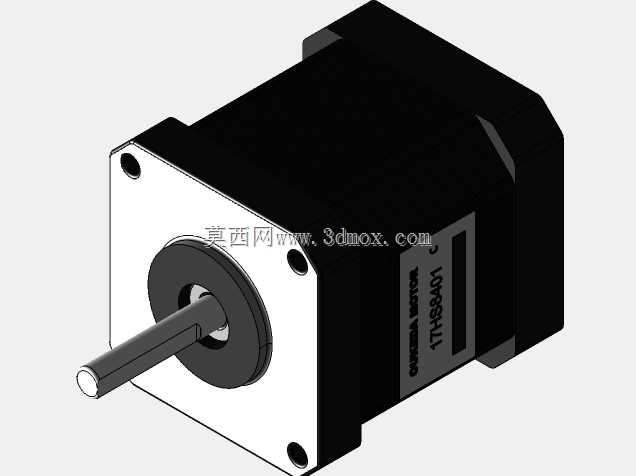

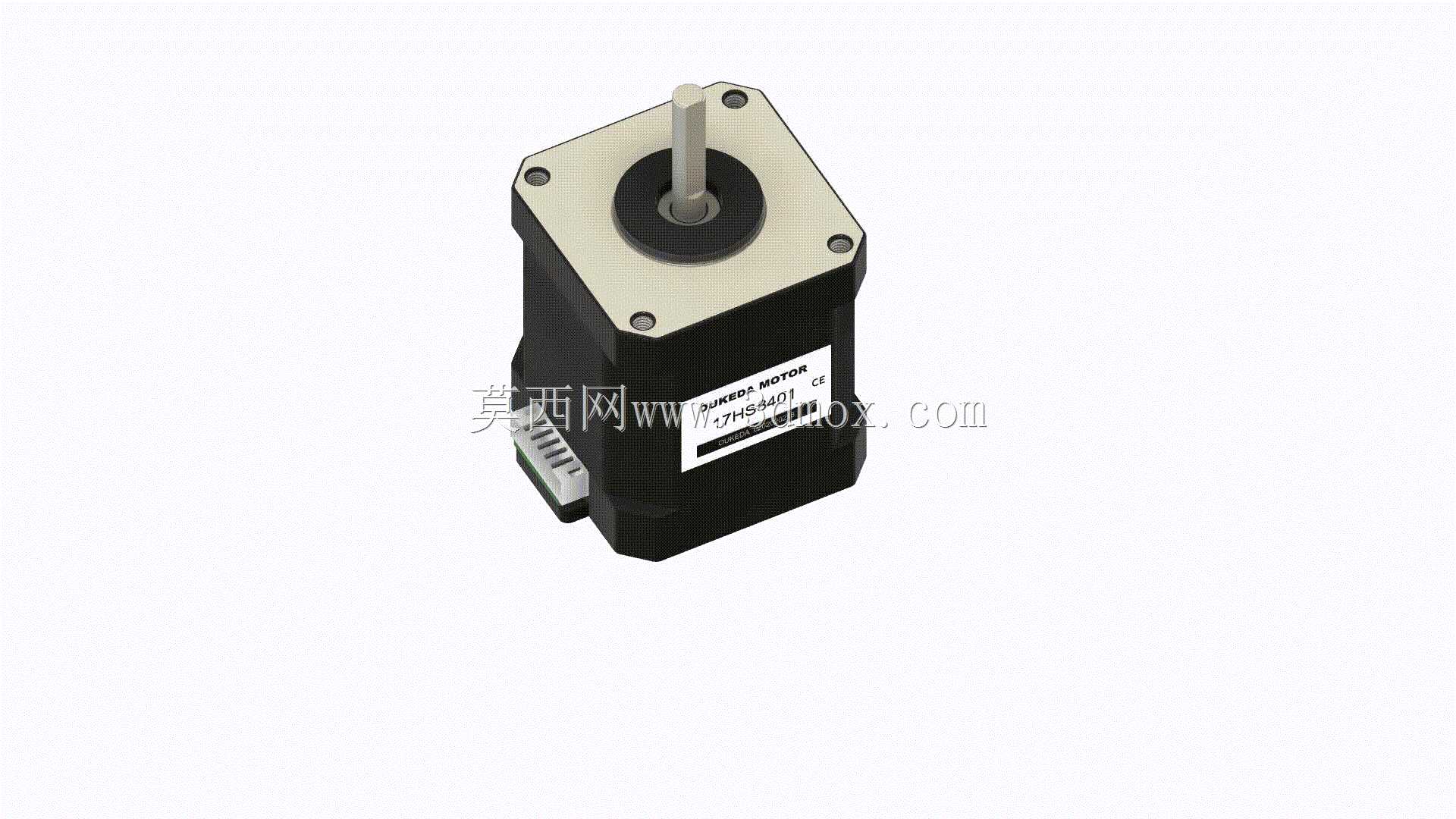

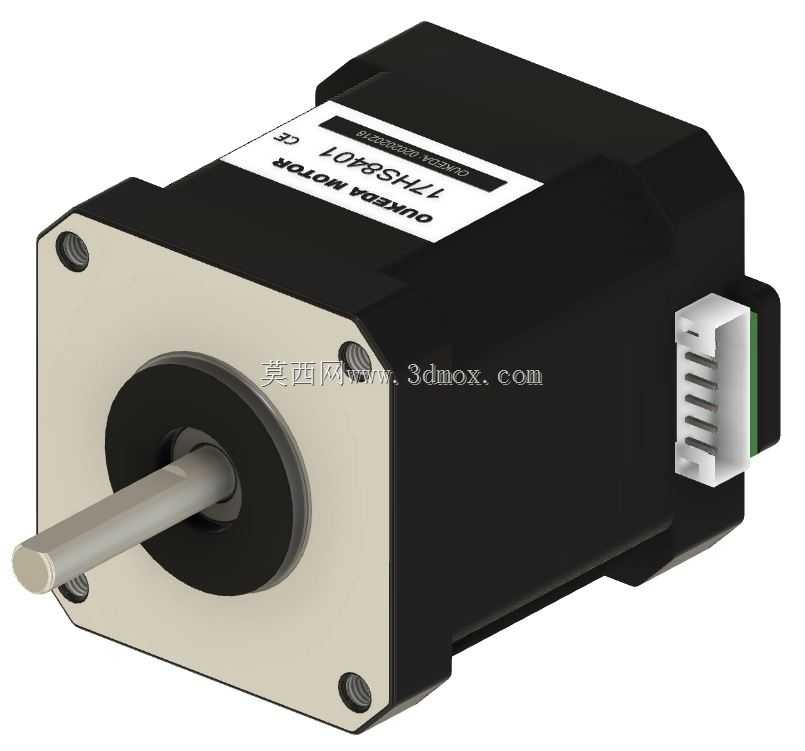

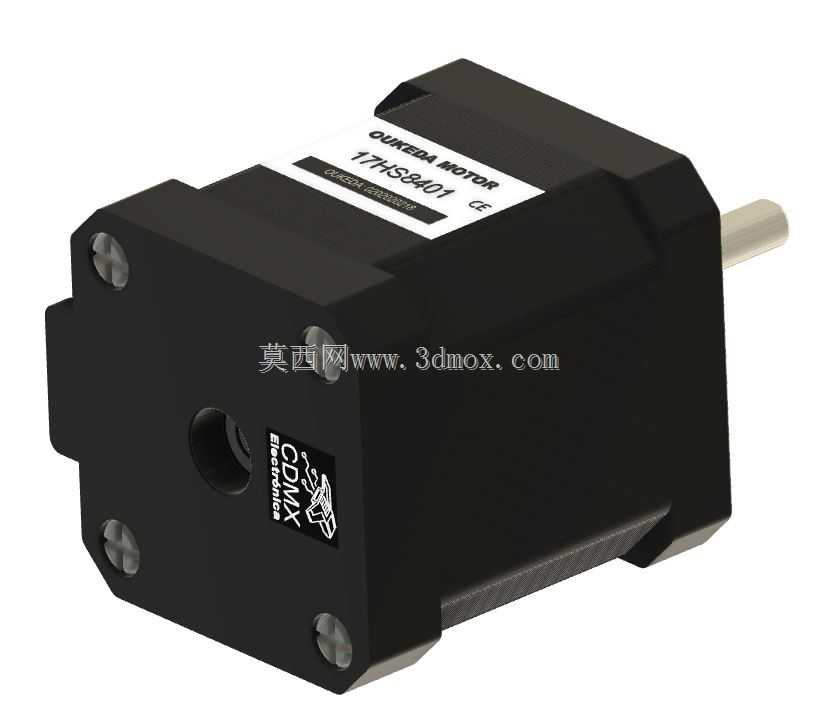

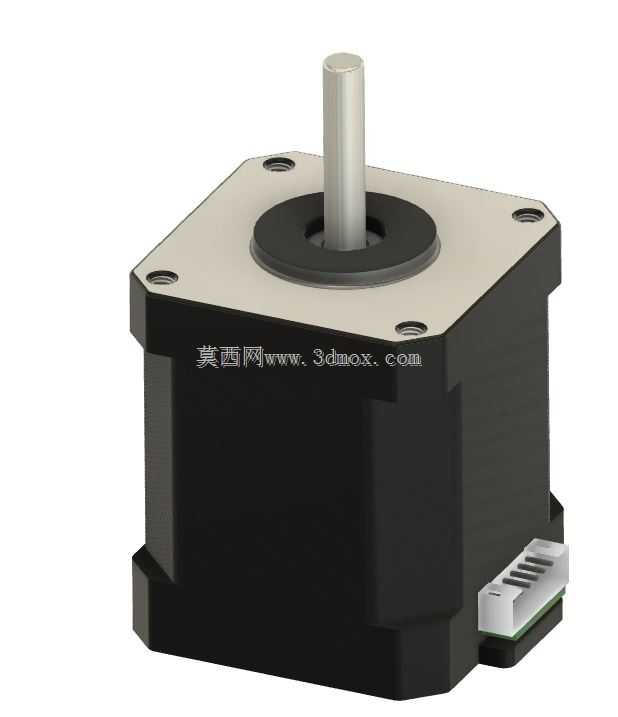

Nema17高精度42步进电机结构设计

小规格步进电机在桌面级自动化设备里的装配痛点一直很集中，出轴同轴度偏差、端盖螺丝孔位公差漂移、接线座插拔受力不均这几个问题，批量组装时往往会拉低整线良率。这款Nema17规格的步进电机在结构设计阶段就把这些装配隐患做了前置处理，前端盖的安装孔位做了±0.02mm的公差收敛，四个固定沉孔的同轴度和端面垂直度在建模时就做了基准统一，不需要后续二次配做就能直接适配标准42电机安装座，省去了装配时的修配环节。出轴部分的轴肩定位尺寸做了优化，和轴承内圈的配合公差选了过渡配合区间，既不会因为过盈量太大压装时挤碎轴承保持架，也不会因为间隙太大出现高速运转时的轴窜动，轴端的平面铣削位置刚好对应联轴器的紧定螺钉锁紧位，不用现场再做对位标记。机身侧面的接线座做了内嵌式限位结构，插拔杜邦线时的受力不会直接传递到内部线圈引脚，之前常见的引脚脱焊、线座松脱问题在这个结构里能降低八成以上。机身外壳的散热筋做了非等宽排布，靠近线圈发热核心的位置筋条更密，端盖和机身的配合止口做了错位密封设计，普通车间环境下的粉尘很难进到内部磁隙里，不用额外加装防尘罩就能满足日常工况使用。后端盖的出线槽做了圆角过渡，线束弯折时不会被锐边割破绝缘层，哪怕是反复拆装调试的场景，线束破损的概率也能大幅降低。转子磁钢的固定位做了周向防滑结构，不会因为频繁正反转出现磁钢移位丢步的情况，哪怕是带载启停的工况下，输出扭矩的一致性也能保持稳定。
