GA12-N20微型齿轮减速直流电机结构

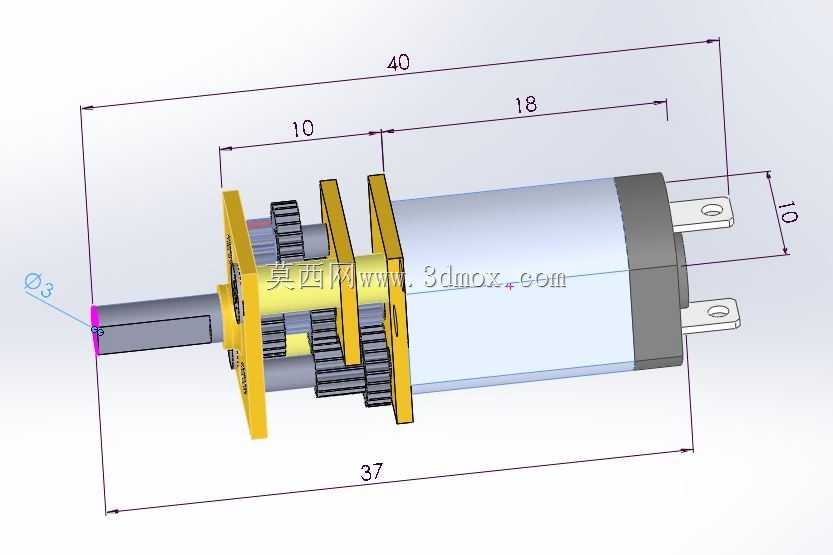

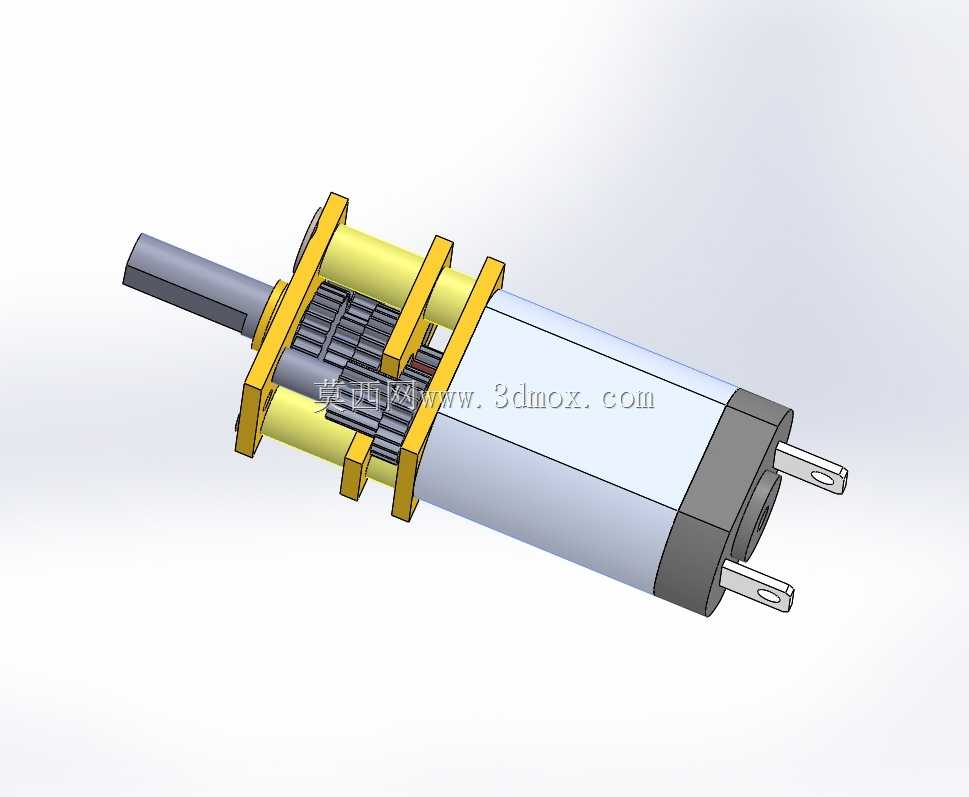

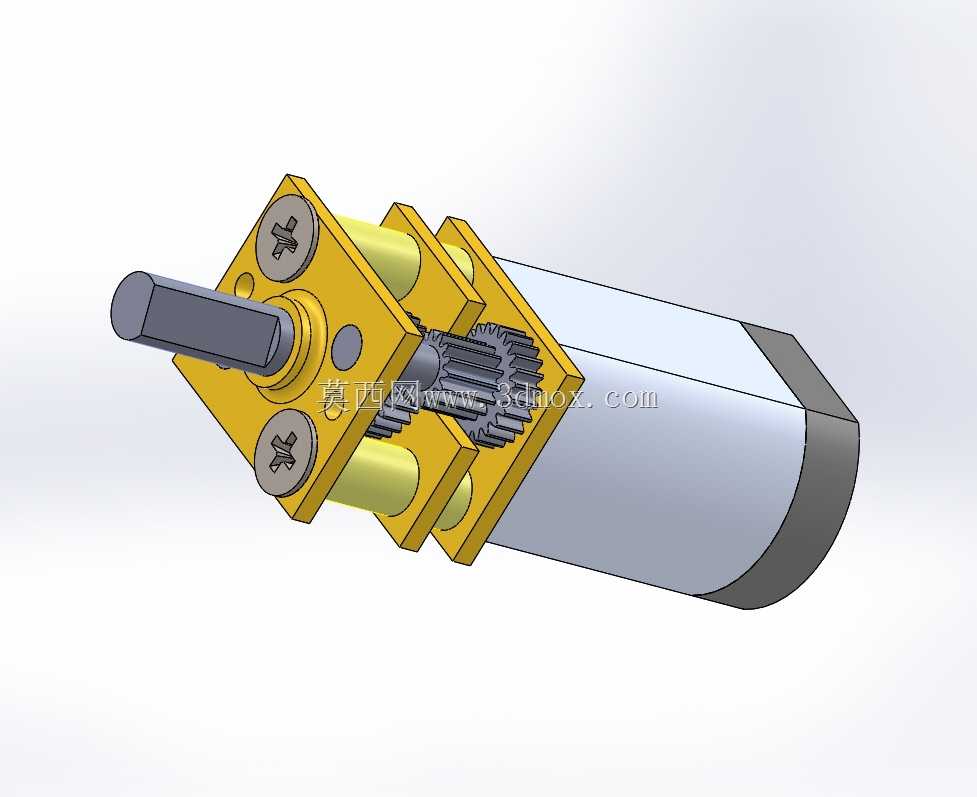

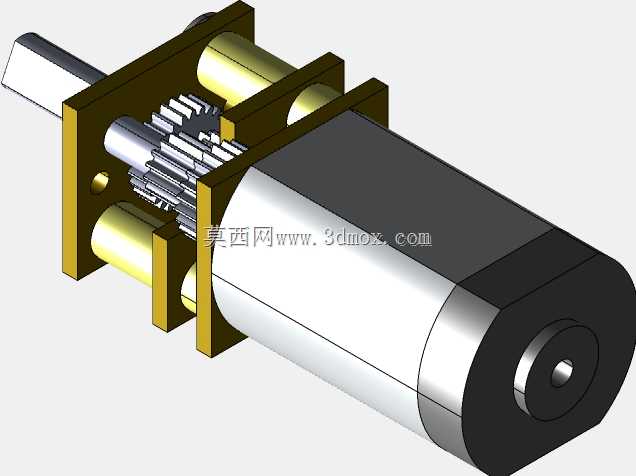

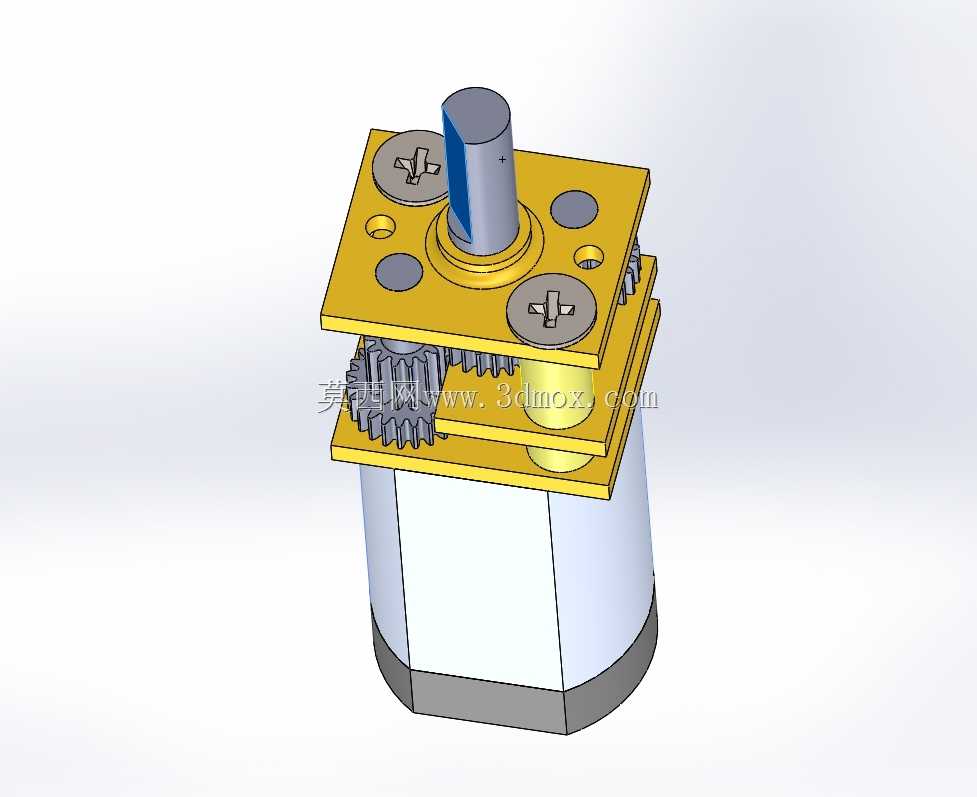

微型减速电机在小尺寸动力输出场景里，最容易被忽略的就是齿轮啮合侧隙与输出轴同轴度的匹配问题，很多量产款在长期正反转切换后，会出现齿轮打齿、输出轴窜动的故障，根源就在于前期结构设计时没有给齿轮箱的定位台阶留够公差补偿空间。这款GA12-N20减速电机的齿轮箱支架采用分体式叠装结构，每一层黄色支架的定位孔都做了0.02mm的同轴度公差约束，既可以让各级减速齿轮的轴心保持平行，避免斜齿啮合时出现偏载磨损，也能在装配时通过微调垫片厚度，补偿注塑件成型带来的尺寸收缩误差，不用额外做二次机加工就能满足装配精度要求。输出端的轴径做了阶梯变径设计，和齿轮箱最外侧支架的配合段长度刚好卡在10mm的尺寸区间，既可以限制输出轴的轴向窜动量，也不会因为配合段过长增加装配时的压装阻力，输出轴末端的扁位结构直接和负载件卡接，不用额外做联轴器转接，在狭小安装空间里能省出至少5mm的轴向尺寸。电机本体和齿轮箱的连接端做了内嵌式定位止口，止口深度1.8mm，刚好卡在齿轮箱最后一级支架的定位槽里，装配时不用反复对齐轴心，涂胶固定后也不会出现电机轴和第一级齿轮轴心偏移的问题，能大幅降低批量装配时的不良率。各级齿轮的齿厚都做了等强度匹配，高速级齿轮齿厚略小于低速级，既可以控制齿轮箱整体重量，也能匹配不同转速下的扭矩承载需求，在3V到6V的常规供电区间里，不会出现低速级齿轮齿根断裂的问题。电机尾部的安装插片做了外翻式折弯处理，插片和电机端盖的注塑嵌件结合力足够，焊接导线时不会因为高温导致插片松动，插片的间距刚好匹配常规2.54mm接插件的尺寸，不用额外做转接就能直接接线。齿轮箱外侧的安装耳片和电机本体的安装面保持平行，两个安装孔的中心距控制在18mm，安装时可以直接用M2螺丝固定在支架上，不用额外做定位治具调整，对于模型小车、小型机械臂这类对安装空间要求严苛的场景，这种结构能大幅缩减整体装配尺寸，也能减少后期维护时的拆装难度。
