桌面级龙门式数控雕刻加工设备

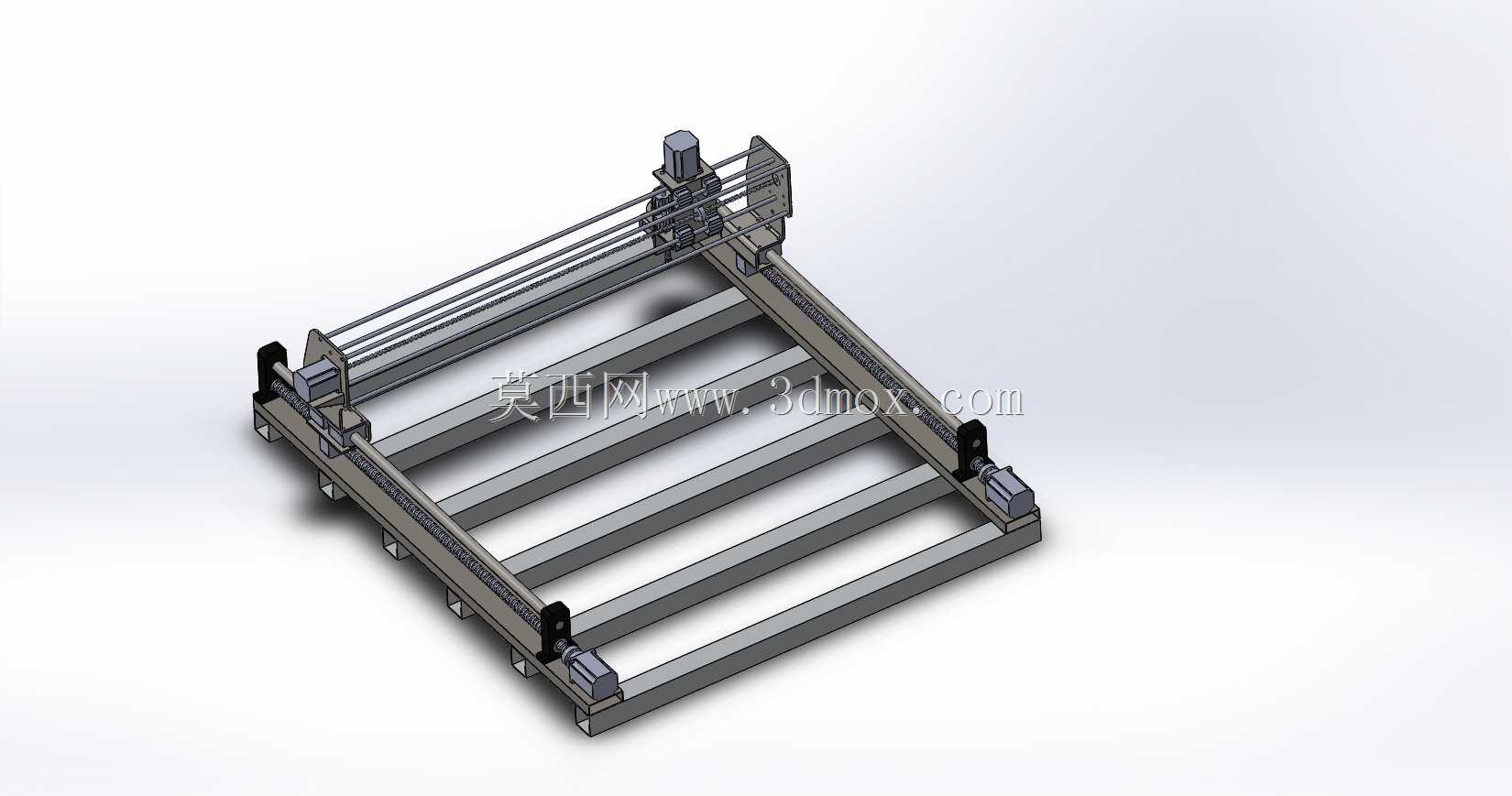

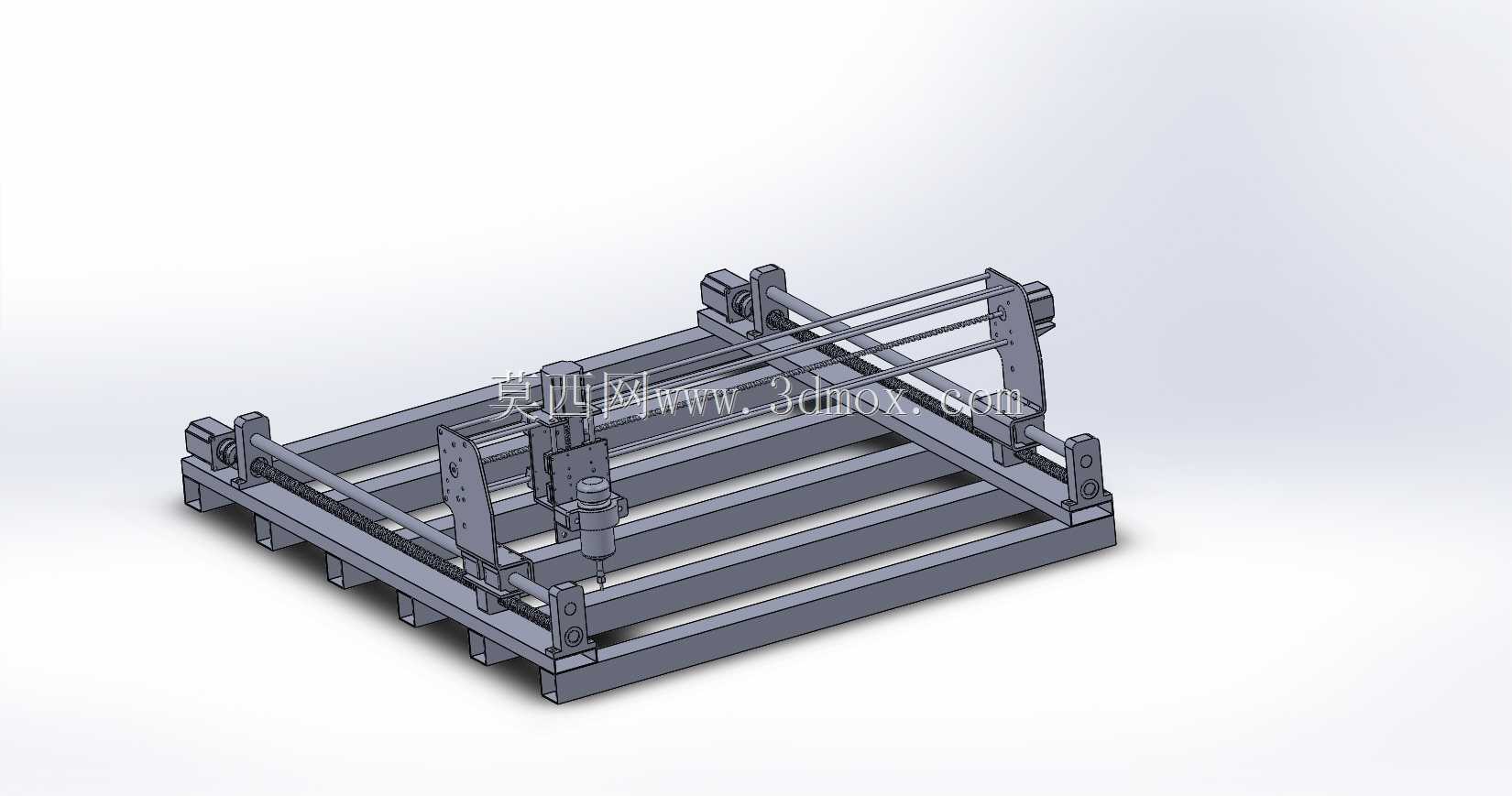

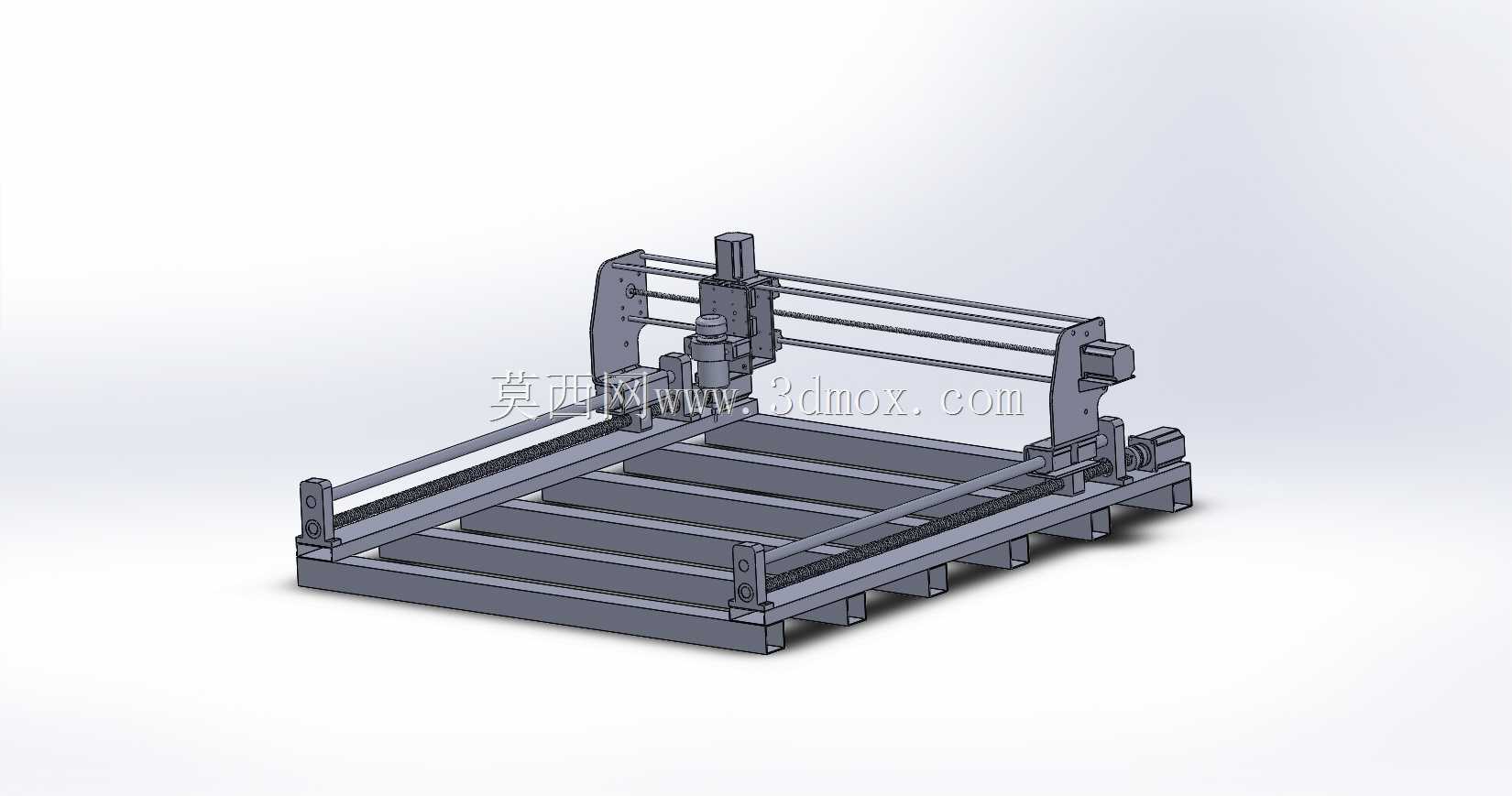

小型桌面数控设备最容易被忽略的加工痛点，是龙门横梁跨距带来的Z轴主轴下垂形变，尤其在加工密度板、软金属这类进给速度稍快的工件时，刀尖偏移量会直接反映在工件边缘的崩边、走刀纹路深浅不均上。这套结构在横梁的型材选型上做了针对性取舍，没有采用常规的单根方形铝管，而是用双平行光轴搭配滑动座的组合，光轴两端通过立式支撑座锁固在两侧的纵向滑台上，既减轻了龙门整体的运动惯量，又能把Z轴滑台的挂载重力均匀分散到两根光轴上，避免单梁长期受力出现的中部下凹问题。

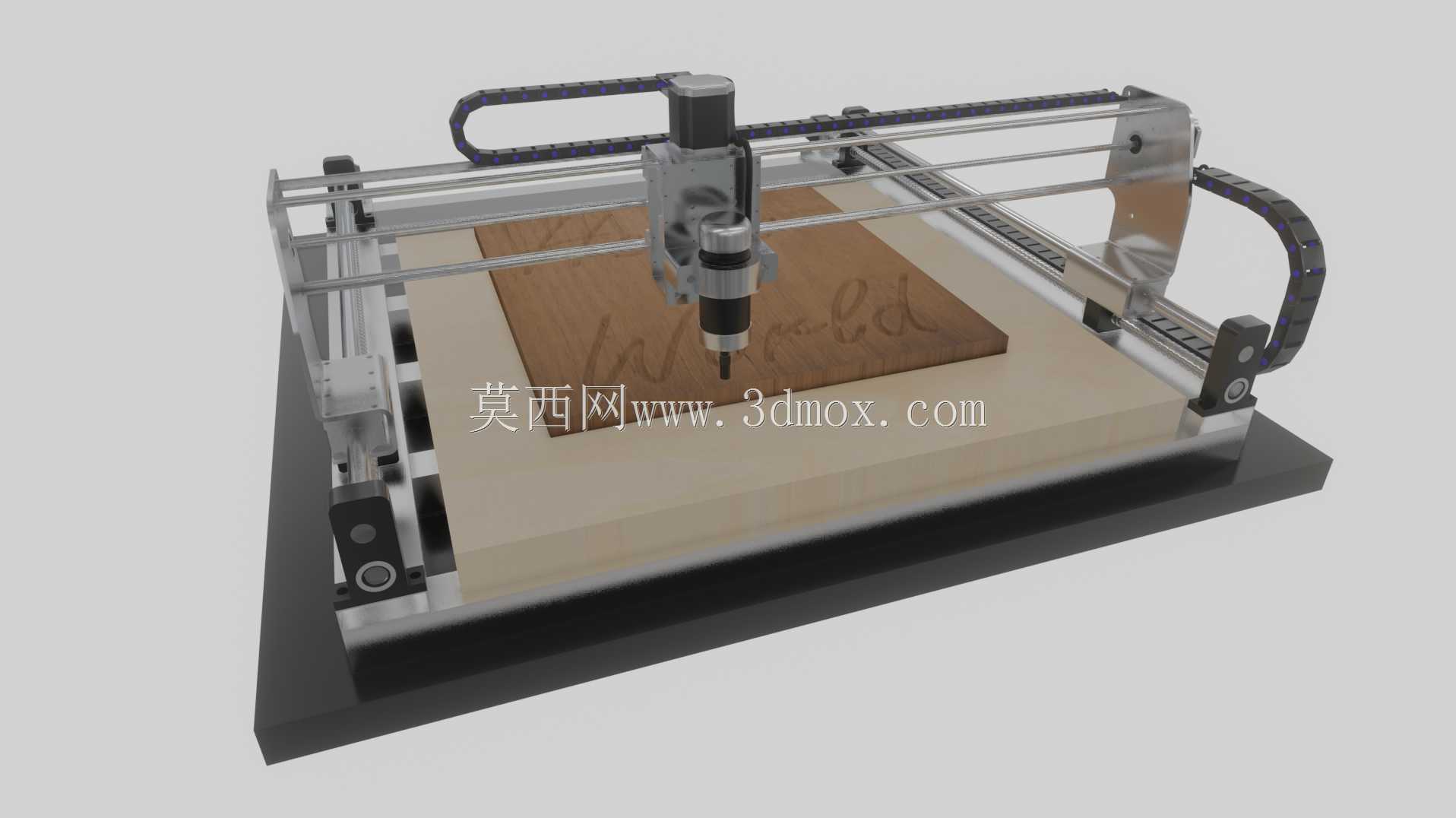

Z轴主轴的固定座没有做一体化铣削结构，而是采用分体式夹块设计，夹块内壁预留了0.2mm的公差间隙，安装时可以根据主轴外壳的实际尺寸微调夹紧力度，既不会因为过夹导致主轴外壳变形影响轴承同轴度，也不会因为间隙过大出现高速运转时的主轴抖动。拖链的排布也避开了运动干涉区，纵向拖链固定在机身右侧的台面上，横向拖链贴在横梁后侧走行，所有线缆都在拖链内部做了分段固定，不会出现运动过程中线缆拉扯滑台、或者线缆外皮被传动轮剐蹭的隐患。

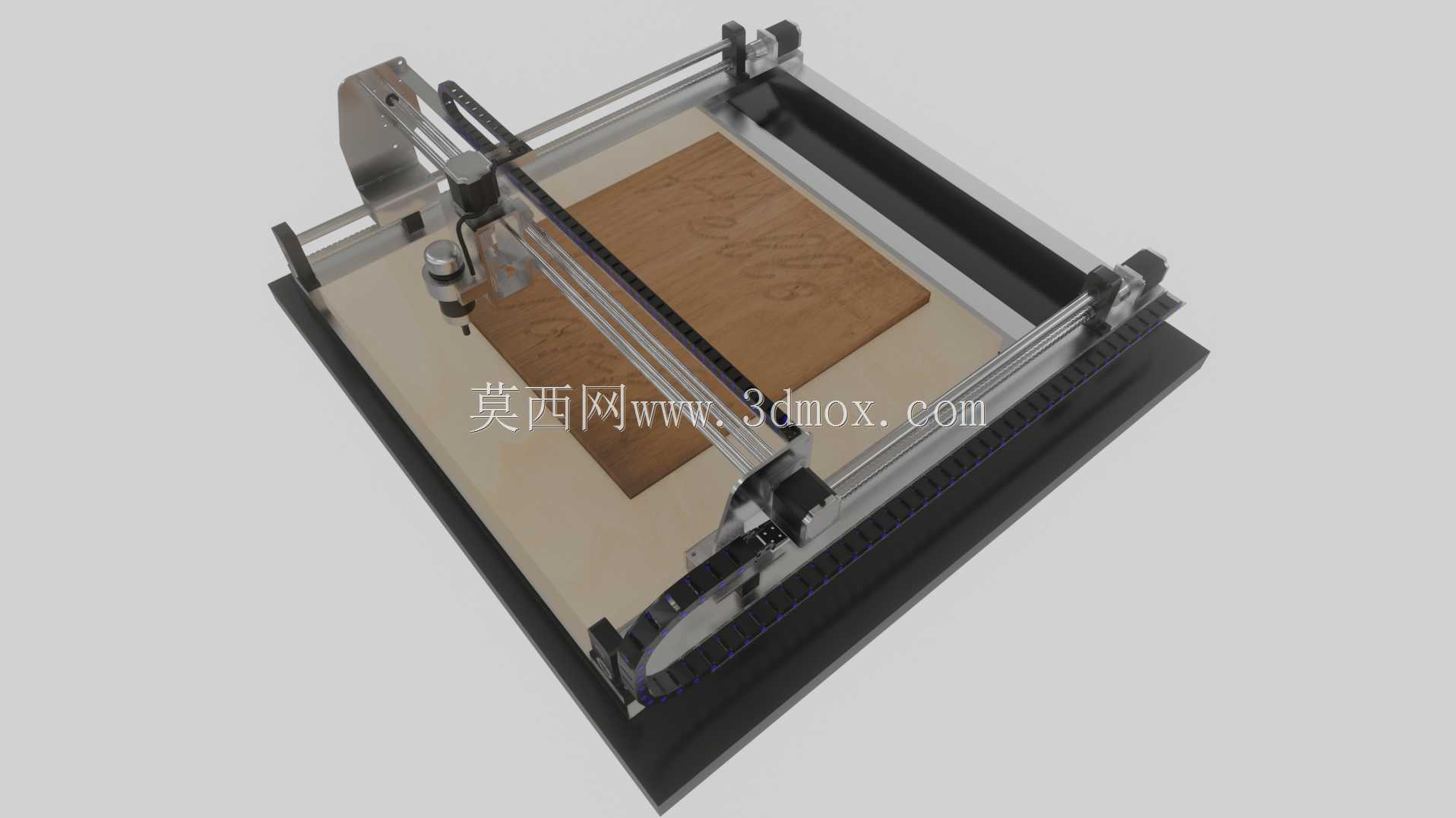

工作台面采用高密度层压板作为基材，表面没有做多余的阳极氧化或者涂层处理，反而保留了板材本身的平整粗糙度，加工时用普通夹具就能把工件固定得很稳，哪怕是切透薄板材的时候，刀尖扎到台面也不会损伤刀具，后续维护只需要更换表层的层压板就行，不用整体拆卸工作台。两侧的纵向传动采用丝杠加直线导轨的组合，导轨安装面在装配时特意做了配磨处理，保证两根导轨的平行度误差控制在0.05mm以内，滑台运行全程没有卡顿阻滞，哪怕是低速走曲面的时候，也不会出现爬行现象导致的加工面振纹。

设备底部的支撑脚没有用可调式的橡胶脚杯，而是直接采用整块钢板铣出的平底支撑，和桌面接触面积更大，自身重量带来的稳定性足够抵消主轴高速运转时的振动，不需要额外加装地脚螺栓固定，放在普通工作台上就能直接使用。主轴的进给行程也做了适配调整，Z轴的有效行程刚好覆盖桌面加工常用的50mm板材厚度，不会因为行程冗余导致主轴悬臂过长，进一步降低了加工时的让刀量。
