100x120幅面台式数控切割加工设备

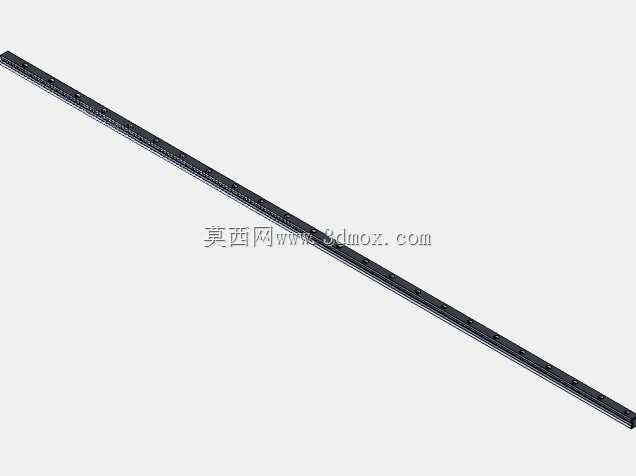

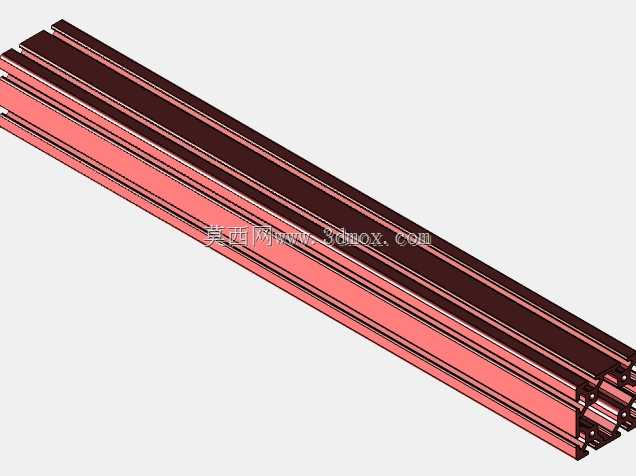

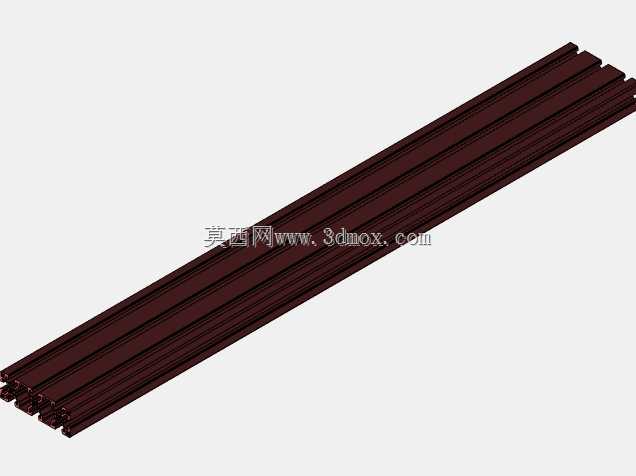

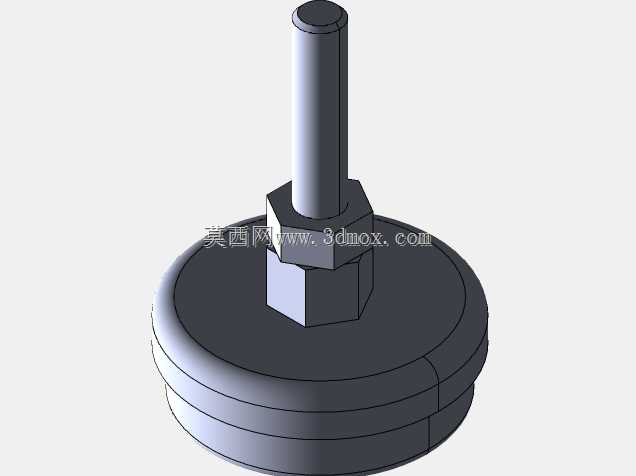

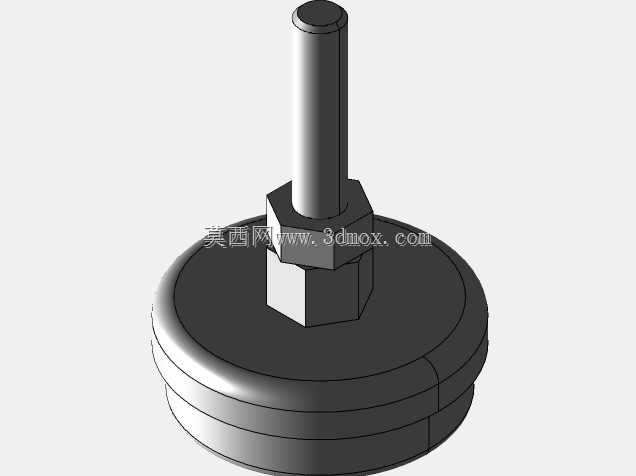

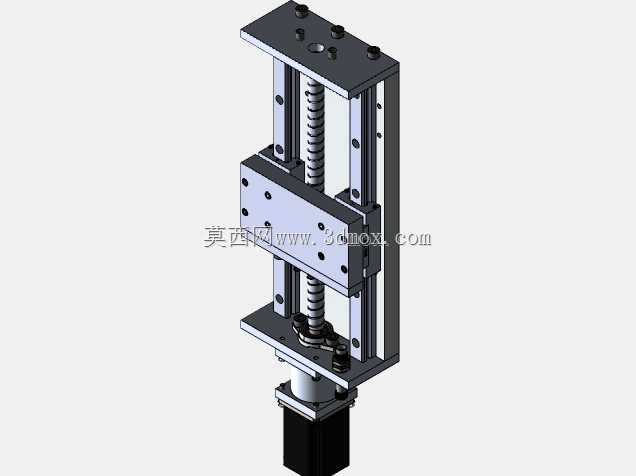

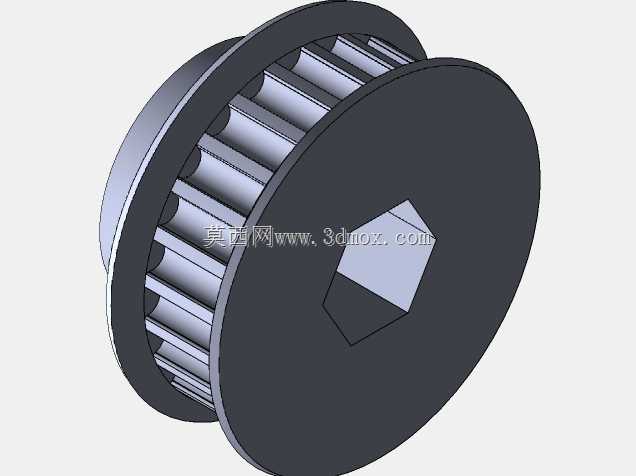

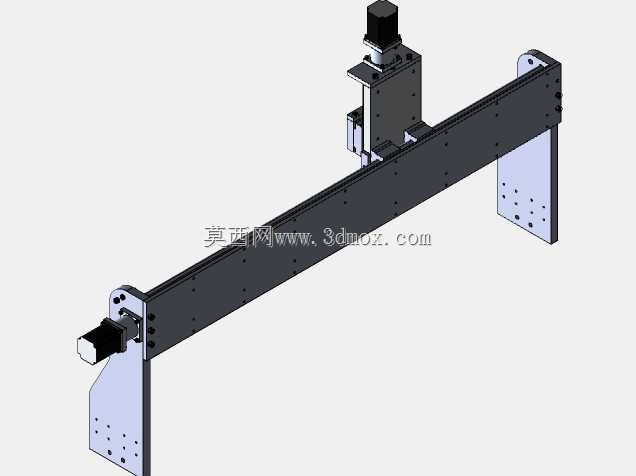

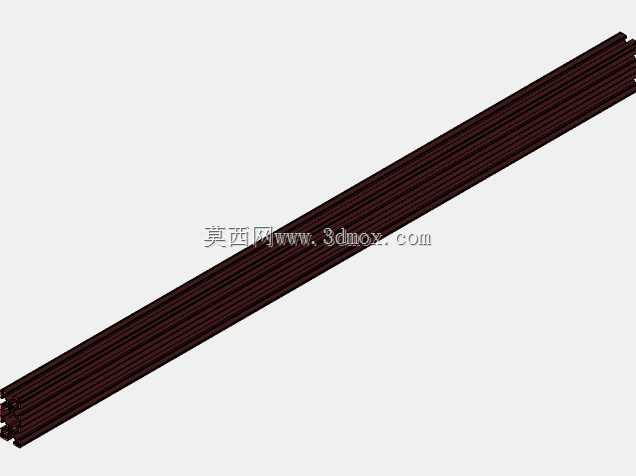

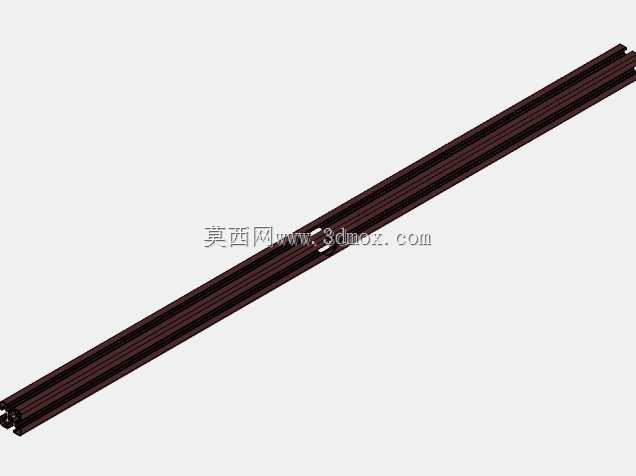

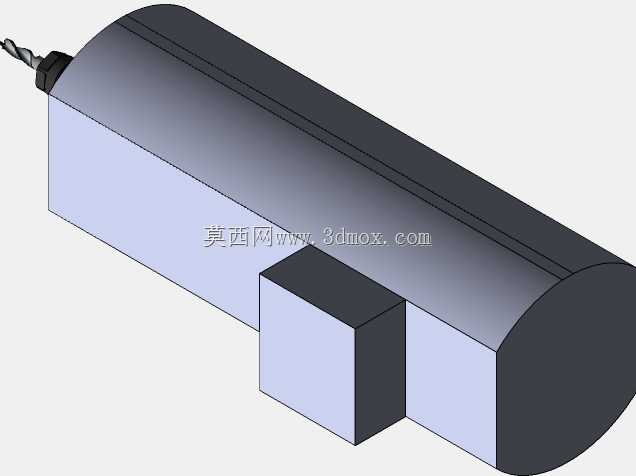

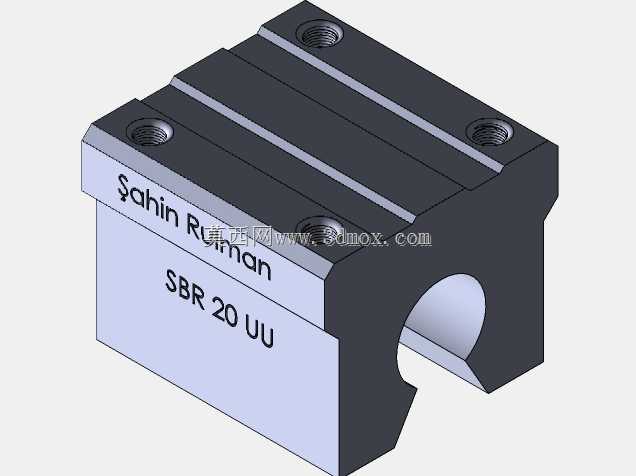

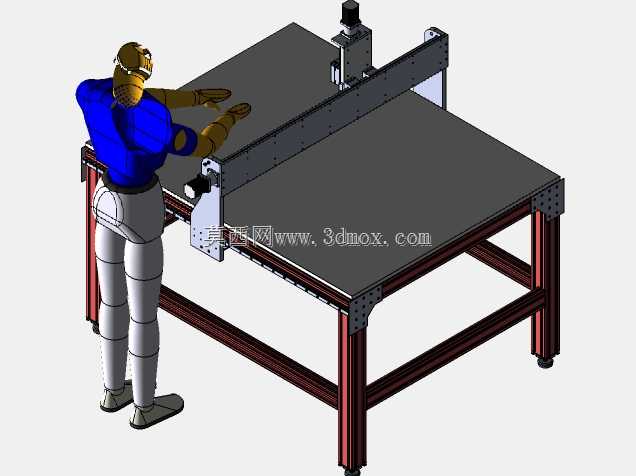

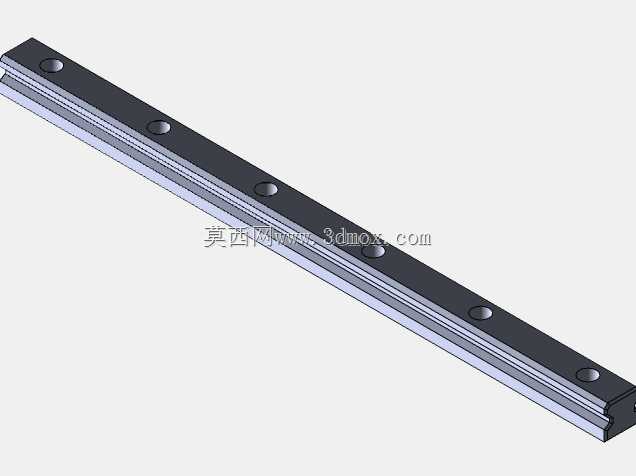

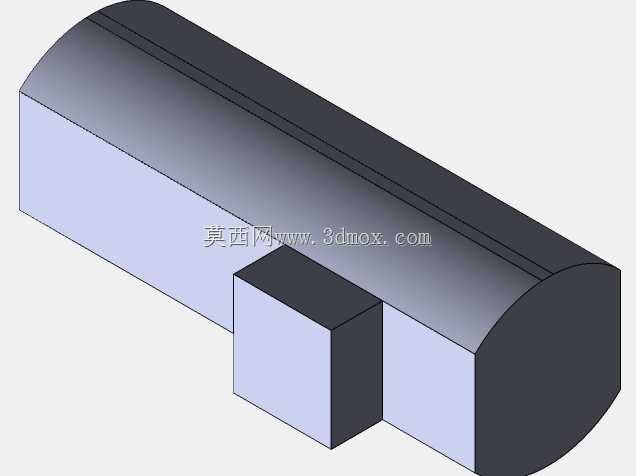

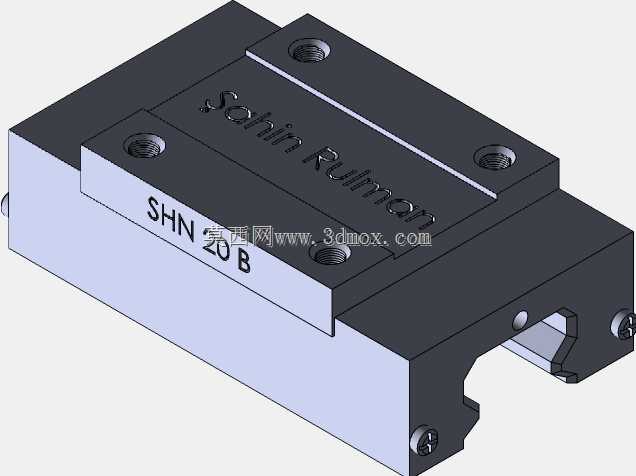

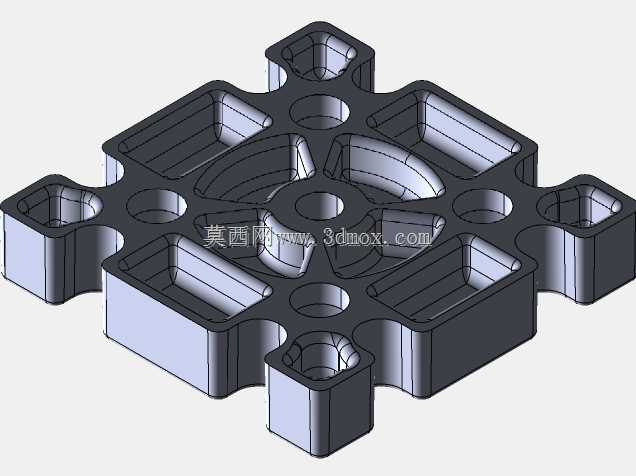

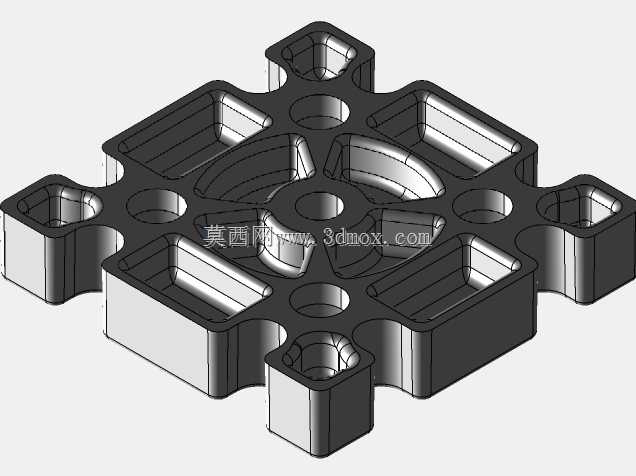

车间里小批量非金属板材加工常碰到设备占地过大、换产调机耗时久的问题，这款100x120幅面的台式数控加工设备刚好对准这类痛点做结构适配。机架采用标准工业铝型材拼接，不用复杂焊接工序，型材槽位直接用来固定导轨安装座，省去了焊接后二次铣平安装面的工序，装配时只要靠型材端面的定位块就能保证横梁与台面的平行度，公差能控制在0.1mm每米范围内，完全满足薄板材切割的精度要求。台面采用加厚密度板做衬底，表面铺设有耐磨防滑垫，既可以承托亚克力、木板、薄铝片这类常见加工材料，也能避免切割头下探时碰伤硬质台面，台面四周预留的T型槽可以快速加装压料夹具，不同厚度的板材装夹时间能压缩到一分钟以内。横梁部分采用轻量化铝合金型材做主体，搭配线性导轨和同步带传动，X轴移动时的惯量控制得很低，高速走刀时不会出现横梁震颤的问题，切割边缘的光滑度比同尺寸铸铁机架设备还要好。Z轴滑动座集成了主轴安装位和行程限位开关，安装不同功率的风冷主轴时不用额外做转接板，直接靠锁紧螺丝就能固定，对刀时只要拧动微调旋钮就能精准控制下刀深度，新手操作也不容易出现扎刀问题。机架底部的可调脚杯可以适应车间不平整的地面，调平后整个设备运行时的震动幅度很小，不用额外做地基固定，放在普通车间工位上就能直接投产。设备的走线全部藏在铝型材的槽位内部，外侧用盖板封住，加工时产生的碎屑不会刮伤线缆，日常清理台面时也不用担心碰松接线端子。龙门架两端的从动轮座做了张紧调节结构，同步带用久了出现松弛时，只要拧动侧面的锁紧螺丝就能调整张紧度，不用拆解整个横梁组件，后期维护的工作量非常小。这类幅面的设备刚好适配广告标识、木工小摆件、教学实训类的加工需求，不用占用大型数控设备的产能，小批量加工的成本能降下来不少，结构上的简化设计也让设备的故障率远低于复杂结构的工业机型，普通操作工经过简单培训就能完成日常维护和易损件更换。
