环氧花岗岩材质立式数控铣床结构

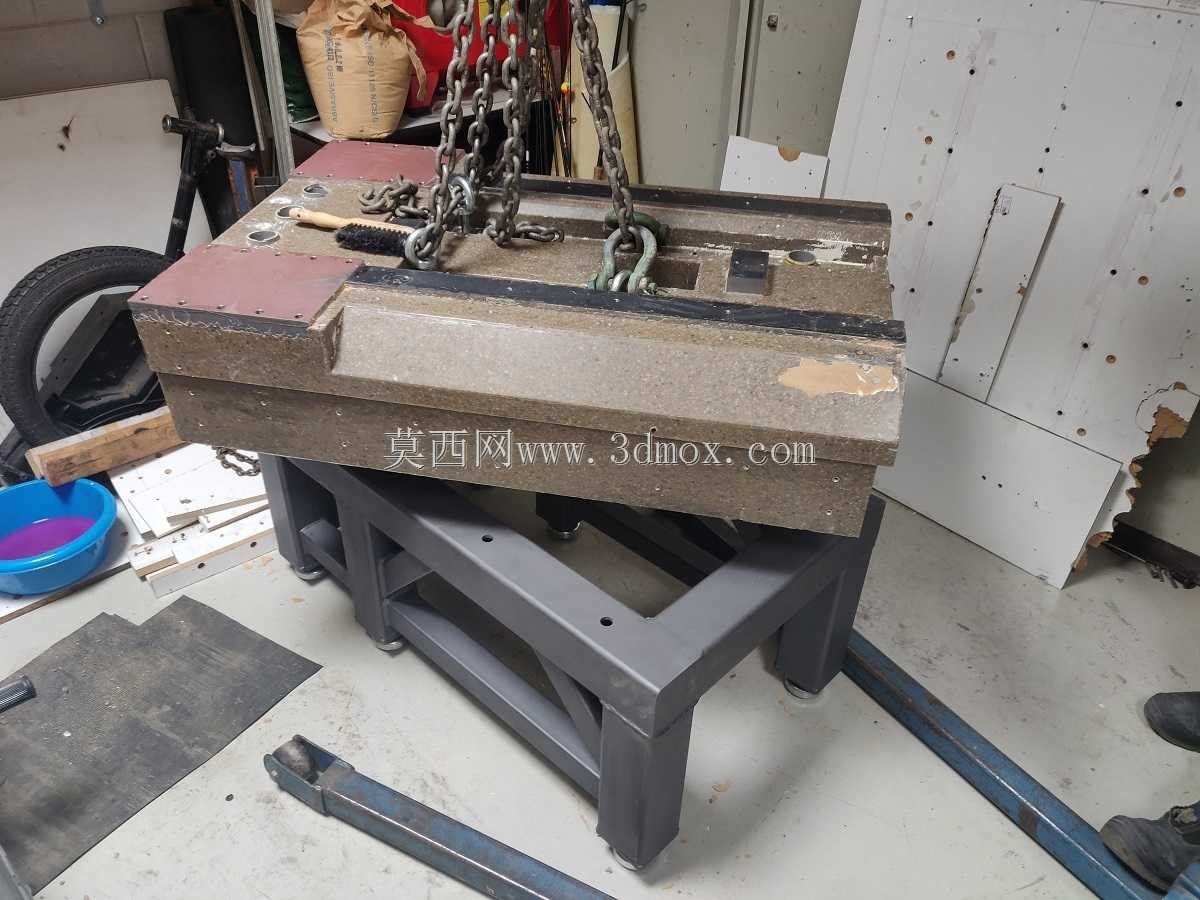

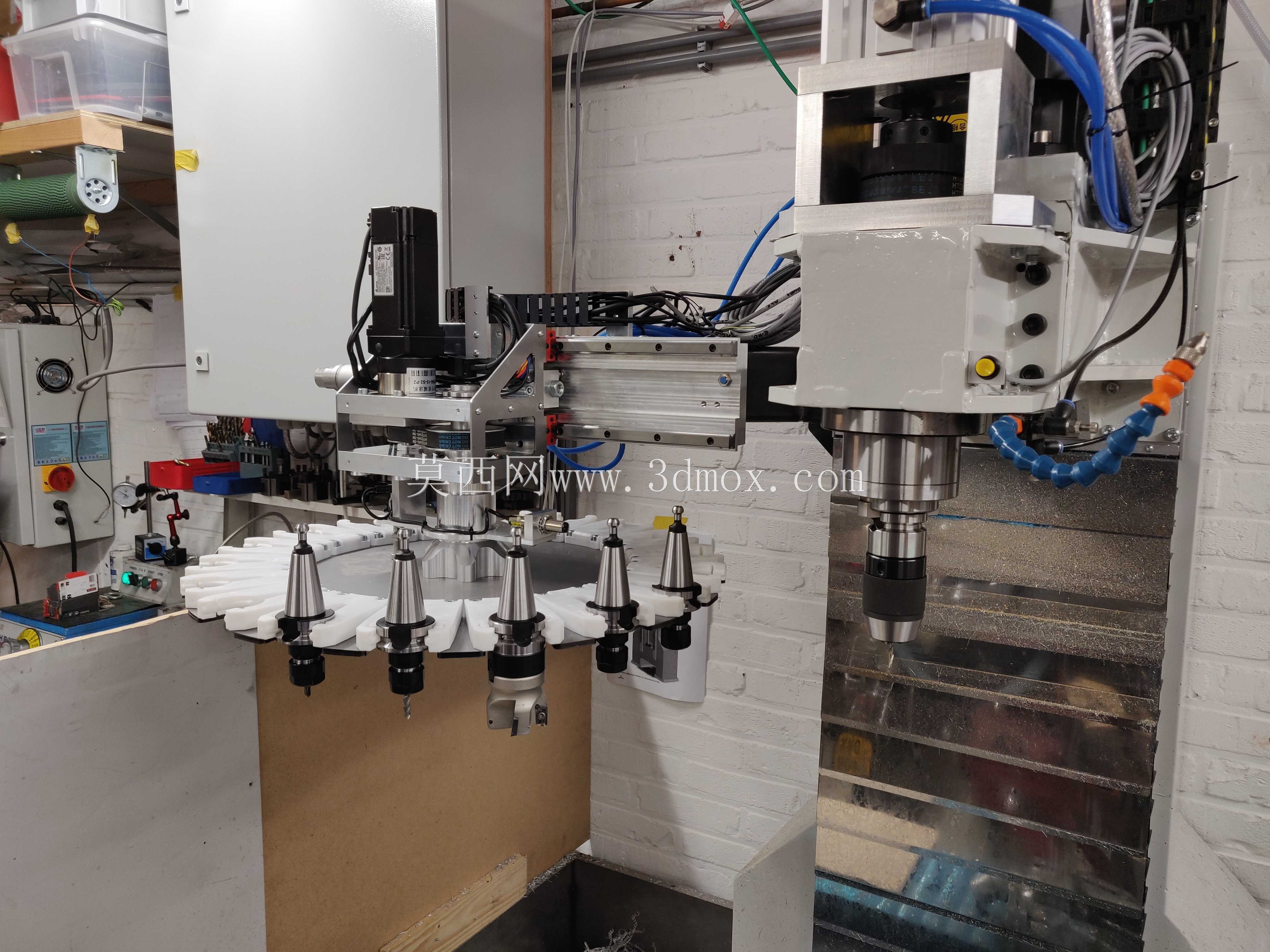

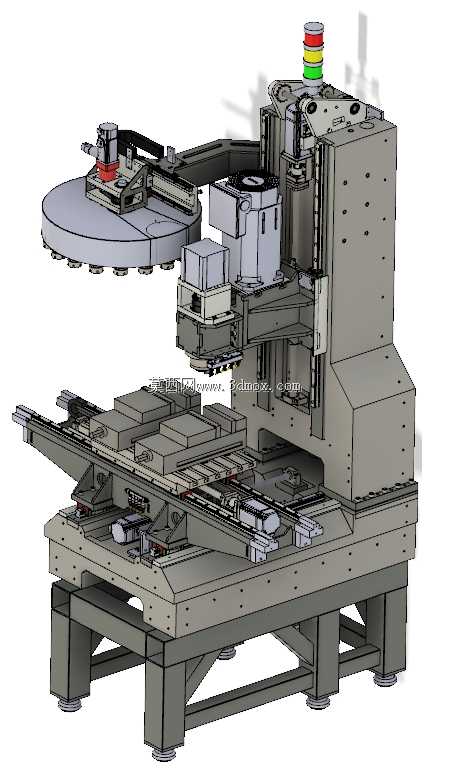

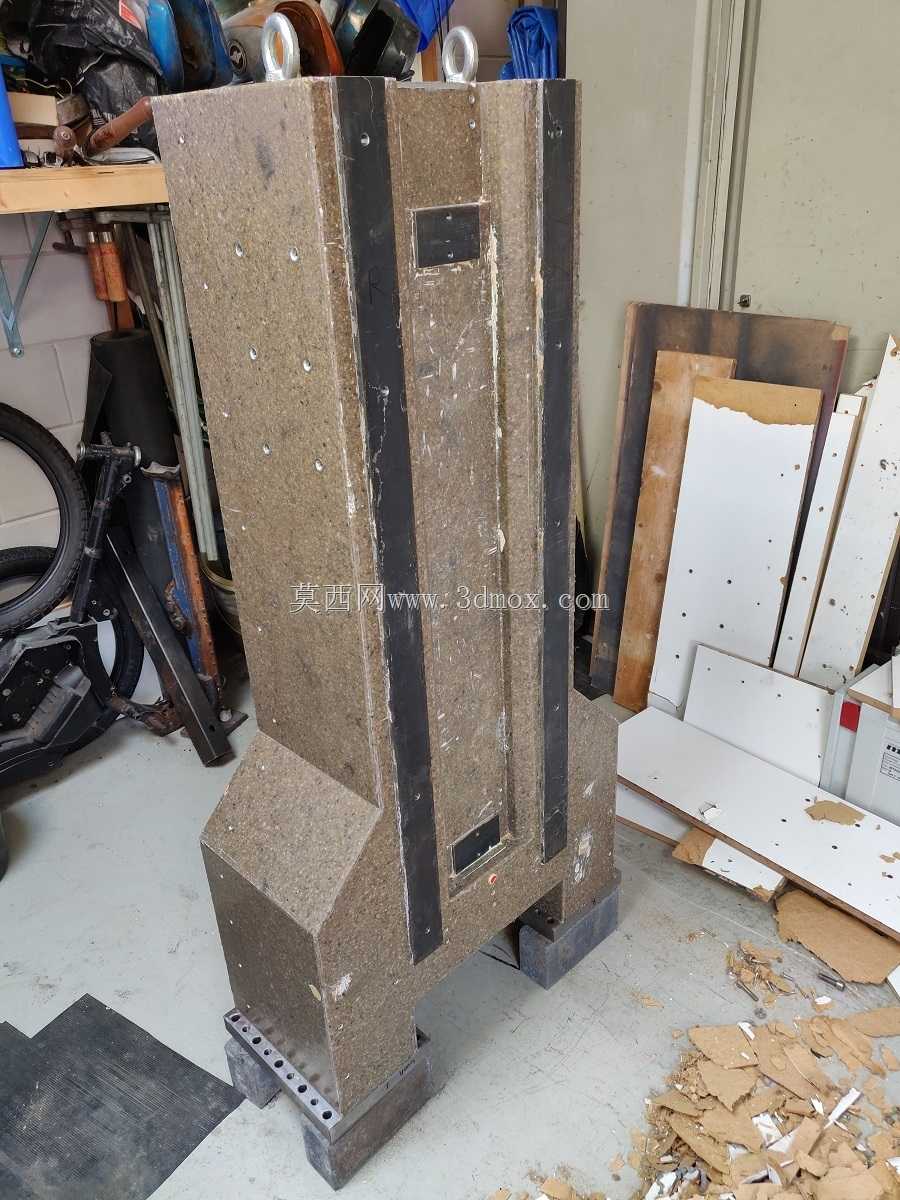

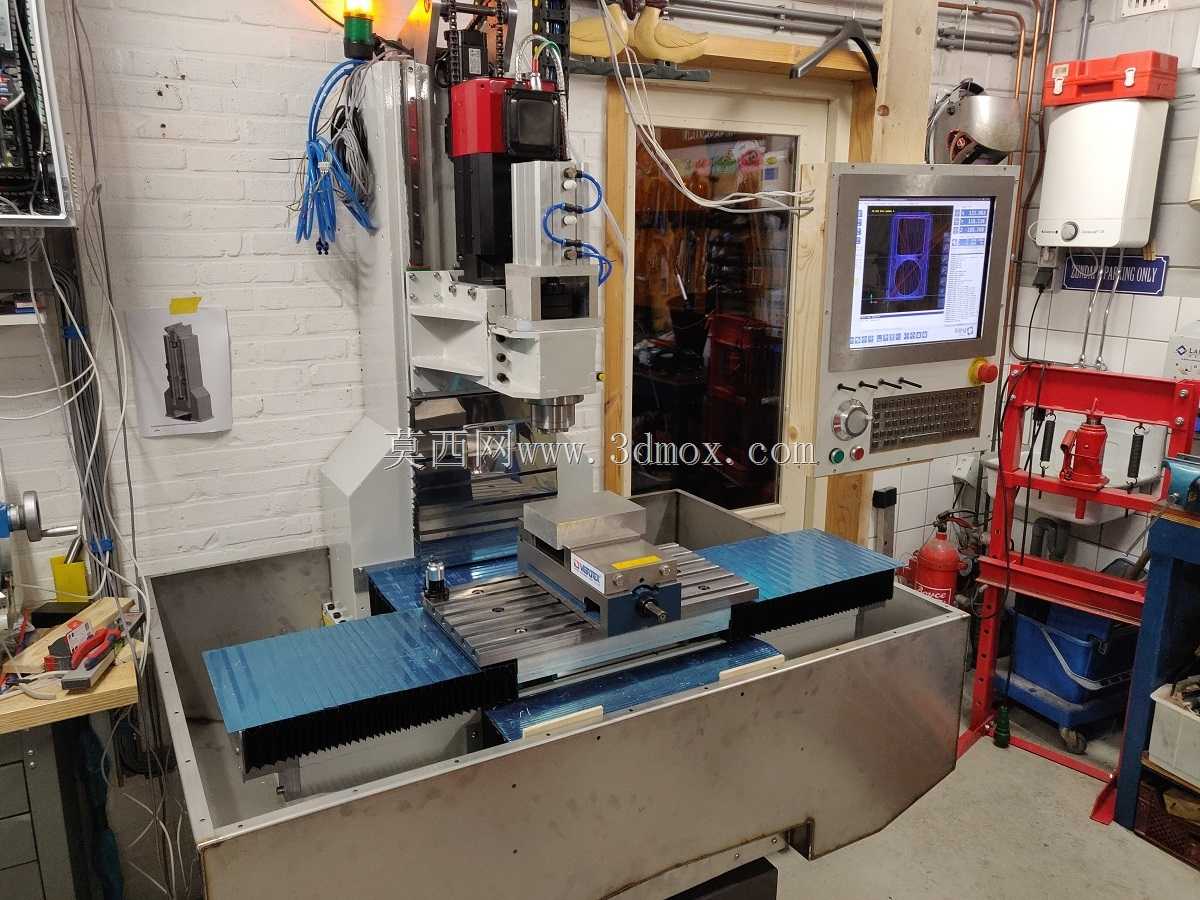

常规铸铁床身的立式数控铣床，长期在车间交变温湿度环境下运行时，铸件内应力缓慢释放带来的微米级形变，会直接吃掉半精加工阶段预留的精度余量，尤其针对小公差的有色金属零件加工，频繁的精度校准反而会拉长生产辅助周期。这款采用环氧花岗岩复合材质的床身设计，刚好切中了这一现场加工的核心痛点。床身基体的树脂与花岗岩骨料配比经过多轮仿真验证，阻尼特性比普通灰铸铁高出近一个数量级，主轴高速铣削时的颤振能被基体快速耗散，刀路接刀痕的高度差能控制在更小的区间内，哪怕是加工薄壁铝件也不容易出现振纹。X轴行程600mm、Y轴300mm、Z轴600mm的行程区间内，三根轴的导轨安装面没有采用常见的整体铣削平面设计，而是拆分成分段式的镶嵌安装座，每段座体单独配磨后再用定位销锁固在花岗岩基体上，既规避了大尺寸基体整体加工的平面度公差累积问题，后续维护时单段导轨磨损也不需要重新研磨整个床身基准面，更换成本能压缩六成以上。刀库采用18位伞形结构，换刀臂的回转支点没有布置在滑枕的悬臂端，而是向内偏移了120mm靠近Z轴导轨的受力中心，满刀状态下换刀动作带来的偏载力矩能降低40%，不会因为长期换刀冲击导致Z轴滑块出现单侧磨损。主轴选用7kW伺服驱动的BT30规格，主轴箱的安装面和床身立柱之间增加了0.02mm厚的紫铜调整垫片组，装配时不需要反复修刮立柱结合面，通过增减垫片数量就能把主轴轴线对工作台面的垂直度调整到合格区间，总装环节的工时能缩短近三分之一。三轴全部采用三角形布置的伺服直驱结构，没有额外加装减速机构，传动间隙能控制在0.001mm以内，高速往复进给时的反向死区几乎可以忽略，针对小曲率曲面的精加工也能保证轮廓度误差。床身底部的六个调平支撑脚采用球面接触结构，哪怕车间地面存在轻微的不平整，支撑脚也能自动贴合地面，不会因为床身安装应力导致导轨出现扭曲变形。
