料箱自动倾翻倒料输送装置

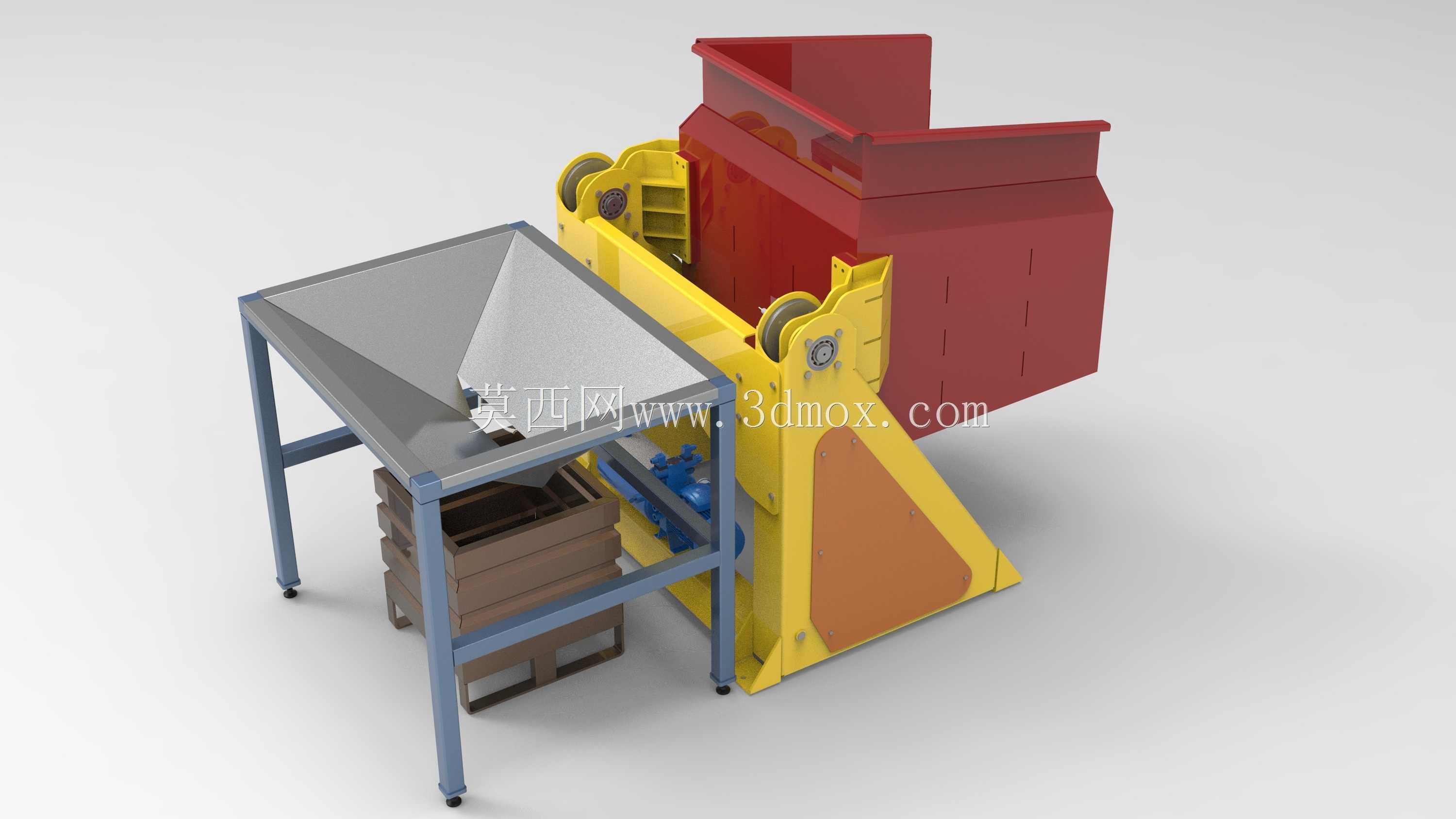

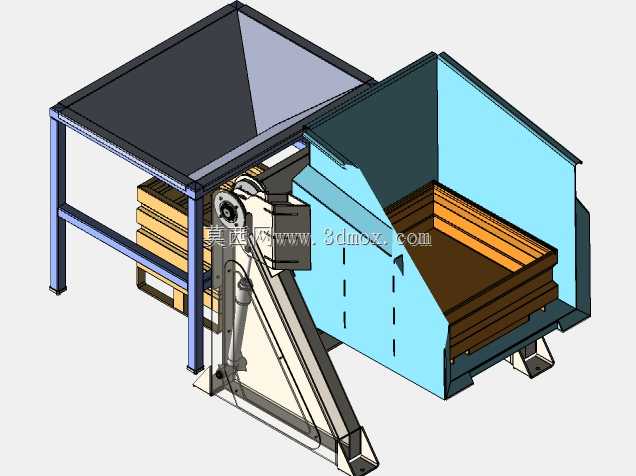

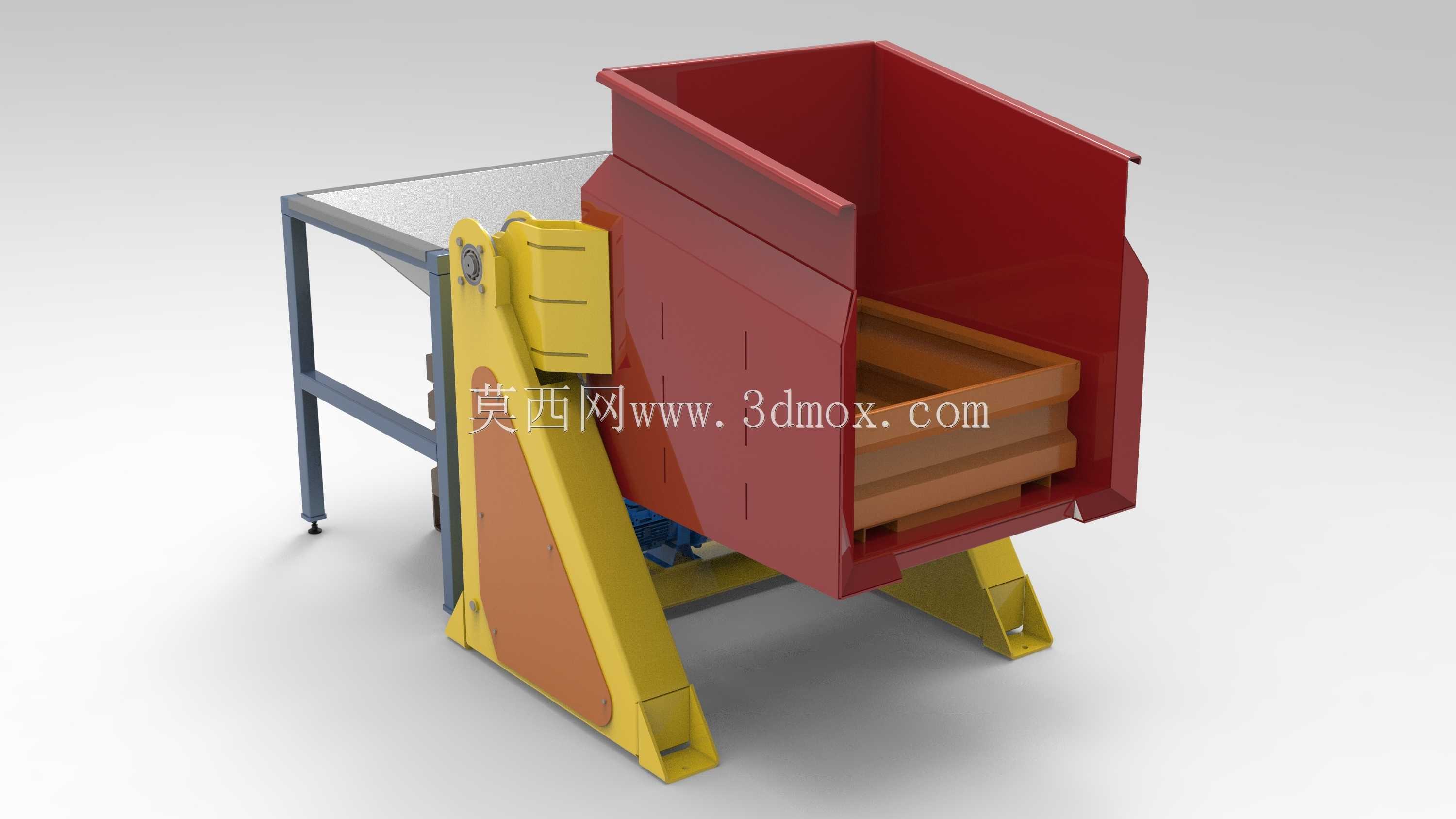

车间散料转运过程中，人工倾倒满箱颗粒、边角料时，常出现料箱卡滞、撒料溅出、对位偏差的问题，这款倾翻倒料装置的结构设计，完全围绕现场倒料的实际痛点做了针对性适配。黄色支撑座的倾斜角度做了反复校核，倾翻转轴的位置没有选在料箱底部中心，而是偏置在靠近接料台的一侧，料箱抬升时重心自然向接料斗方向偏移，不需要额外施加很大的推力就能完成倾翻动作，转轴处的轴承座预留了0.2mm的装配公差，既不会因为间隙过大出现倾翻晃动，也不会因为公差过紧导致卡涩，日常维护时不用拆解整个支架就能单独更换轴承。接料台的灰色支架采用方管焊接结构，四条支脚底部都加装了可调脚杯，地面不平整时可以单独调整高度，保证接料斗的水平度，斗体的倾斜坡面角度刚好匹配散料的安息角，塑料颗粒、冲压边角料这类物料倒进去之后不会在斗壁残留，能顺着坡面直接滑进下方的周转箱里，斗体边缘做了卷边处理，倒料时不会刮蹭料箱外壁，也能避免尖锐边角划伤操作人员。红色料箱的侧壁做了加强筋凸起，满载物料时侧壁不会向外鼓胀变形，和倾翻架上的卡扣对位时，导向斜面能让料箱快速卡入定位，不需要反复调整位置，倾翻架侧面的三角形加强筋直接承受料箱倾翻时的侧向力，不用额外增加支撑结构就能保证结构刚度，焊接时筋板和主架的焊缝做了连续满焊，长期承受交变载荷也不会出现焊缝开裂的问题。装置底部的驱动组件藏在黄色支架内部，不会外露被散落的物料卡塞，传动部分的防护壳刚好挡住粉尘和碎屑，日常清理只需要擦拭外部表面就行，接料台下方预留的周转箱放置空间，适配市面上常规尺寸的塑料周转箱，不需要额外定制接料容器，料箱倾翻到最大角度时，斗口和接料斗的边缘刚好齐平，物料倾倒过程中不会从缝隙漏出，整个倒料过程不需要人工扶持料箱，操作人员只需要把满料箱放到倾翻架上，触发开关就能完成整个倒料动作，大幅降低人工倒料的劳动强度，也避免了人工抬升倾倒时的砸伤、磕碰风险。
