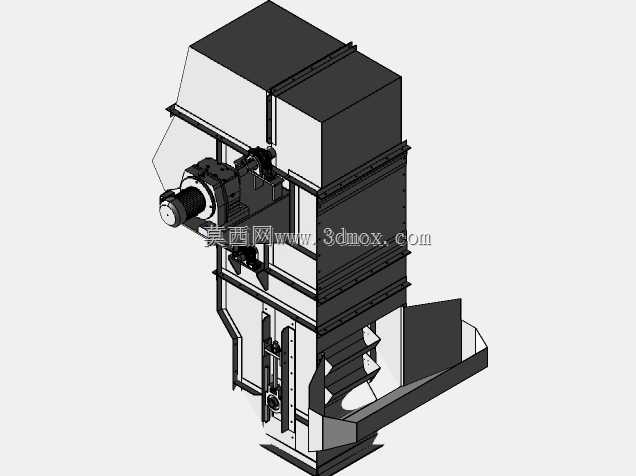

工业用斗式物料垂直输送提升设备

散料垂直输送场景里，传统斗提常出现料斗回程带料、机壳积料卡滞、驱动端轴封漏灰的问题，这套结构在加工适配阶段就针对这些现场痛点做了针对性调整。机壳分段法兰的连接面没有采用常规平面铣削，而是在每段法兰止口处预留了0.2mm的密封胶槽，现场拼接时不用额外加工密封面，涂胶后螺栓对角锁紧就能达到IP54的防尘等级，省去了现场二次修磨法兰的工序，适配中小型加工厂的现场装配条件，不需要大型龙门铣二次加工机壳结合面。驱动端的轴承座采用了分体式快拆结构，轴承位的公差带选了k6过渡配合，既保证运行时轴承内圈不会跟轴跑圈，后期更换密封件或者轴承时，不用拆开机壳上段和牵引件，只需要拆开端盖就能抽出检修，比传统整体式轴承座的检修效率提升六成以上。料斗的安装孔做了长圆孔设计，跟牵引件的连接螺栓有3mm的调节余量，就算牵引件长期运行出现轻微伸长，也能通过长圆孔调整料斗间距，避免料斗跟机壳底部导料板刮擦，不用每次张紧牵引件都重新配钻料斗安装孔。机壳下部的进料口做了导流斜面，斜面角度设为45度，刚好匹配多数颗粒散料的安息角，物料进入时不会在进料口堆积，直接滑入接料位置的料斗内，减少进料段的物料撒漏。尾部张紧装置采用了重锤式自动张紧结构，张紧行程预留了150mm，适配橡胶带或者板式链两种牵引件的伸长量，不用人工定期调整张紧度，重锤的配重块可以根据输送物料的密度增减，输送粮食类轻料时减少配重降低牵引件负载，输送矿石类重料时增加配重避免牵引件打滑。机壳观察门的密封采用了嵌入式橡胶条，观察门跟机壳的连接采用快拆搭扣，日常巡检时不用拧螺栓就能打开观察内部料斗运行情况，搭扣的锁紧力可以通过调节螺栓调整，长期使用橡胶条出现压缩变形时，只需要拧紧调节螺栓就能补偿密封压缩量，不用更换整条密封胶条。驱动电机的安装座做了腰型孔调节位，安装时可以微调电机位置调整三角带的张紧度，不用额外做张紧轮结构，减少易损件数量。机壳上段的出料口做了倒角导流边，料斗翻转卸料时，物料顺着导流边滑出出料口，不会在出料口拐角处积料，避免长期积料结块后掉落卡滞料斗。
