工业耐酸管路过滤机组结构设计

　　这套过滤机组主要面向酸性介质处理工况，常见于化工配料、表面处理、湿法冶金、电子化学品循环以及小型实验生产线中。设备的核心任务是在腐蚀性液体输送过程中截留颗粒杂质，同时通过多组立式过滤腔体形成连续或分级处理路径，降低后续喷嘴、阀门、泵体和精密管路被堵塞或磨损的风险。整体结构采用框架式底座承载，左右布置立式过滤塔体，管路在塔体之间形成上引、下汇和旁通连接，使现场接管方向清晰，也便于在检修时按段拆卸。

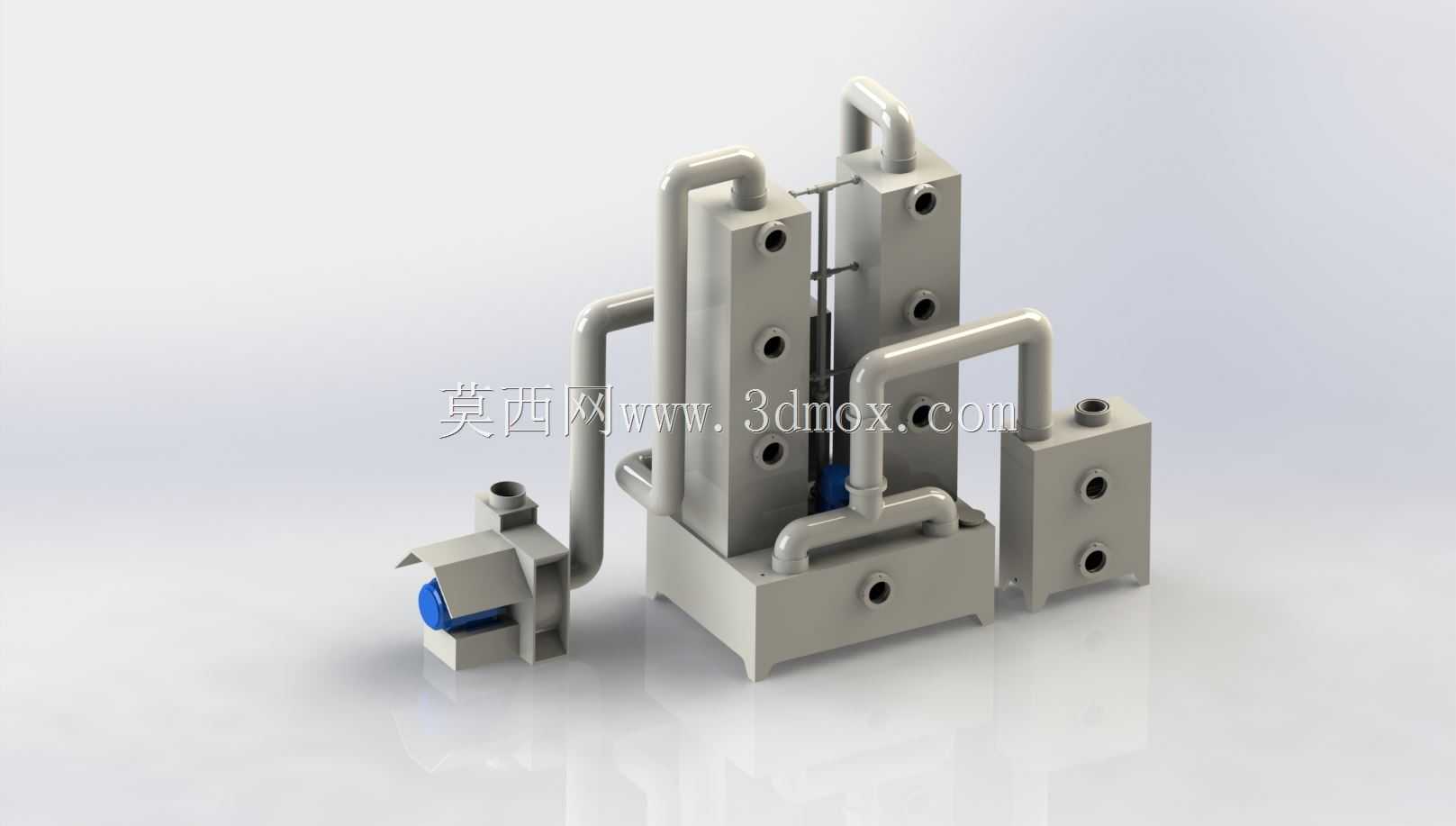

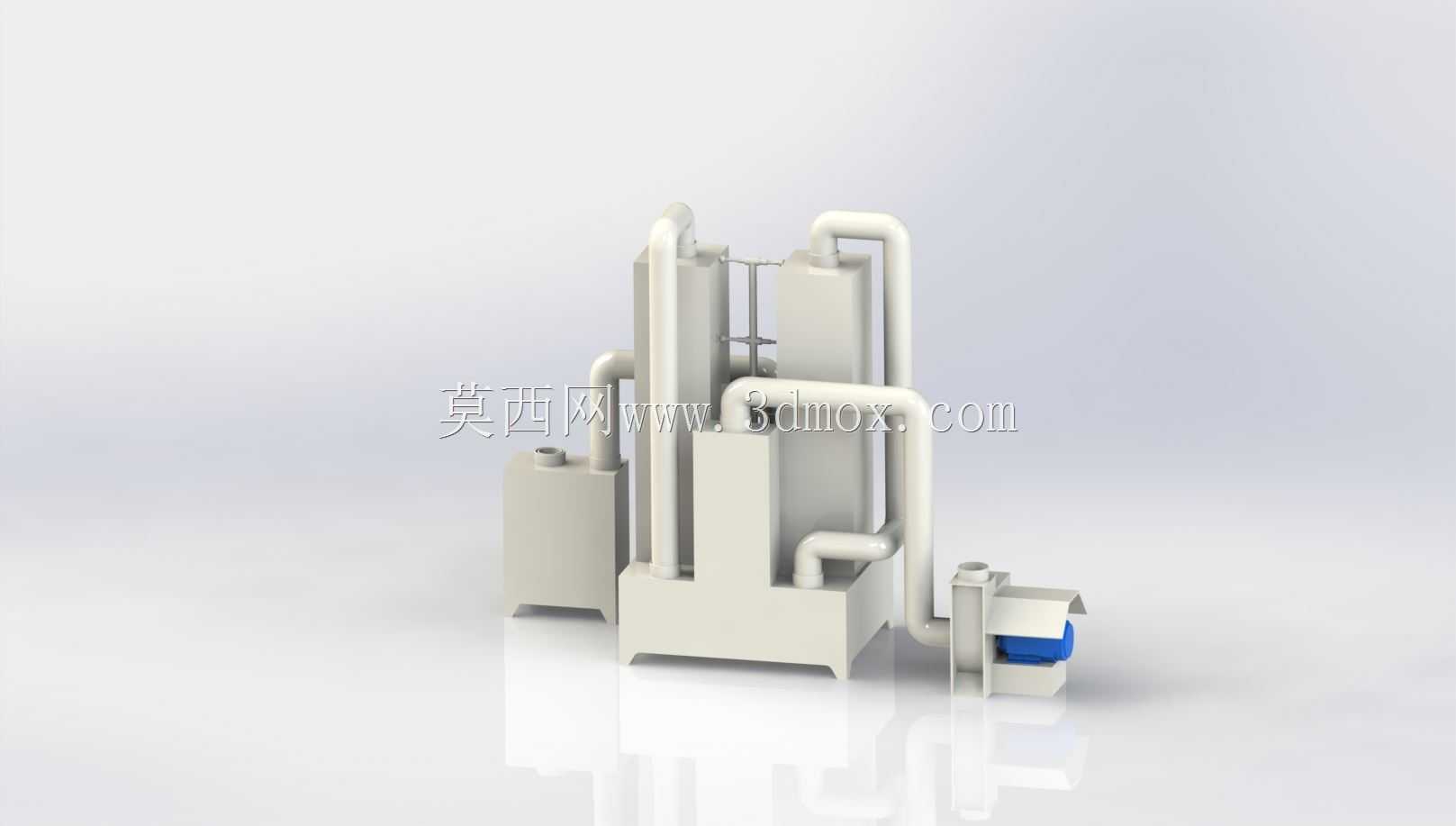

　　从实际布置看，机组左侧集成了输送泵组件，泵体通过弯头与主管路连接，入口和出口位置预留了较明确的接管空间。中部两组较高的过滤腔体为主要处理单元，腔体正面分布多个接口孔位，既可用于滤芯安装、压力表接驳、排气、排液，也可根据工艺需要增加取样或旁通支路。右侧独立箱体承担辅助过滤、缓冲或积液功能，顶部和侧面均设置接口，使管路能够在不同高度完成回流与输出。底座为整体焊接或拼装式支撑结构，底部开孔既减轻重量，也可作为固定安装孔使用。

　　设计这类酸性过滤设备时，材料选择和流道组织比普通水系统更关键。与酸液接触的壁板、管道、法兰和紧固件需要统一考虑耐腐蚀等级，避免不同金属接触后产生电偶腐蚀。管路折弯处采用大半径走向，目的不是单纯追求外观，而是减少酸性介质在急弯处的湍流冲刷和固体颗粒沉积。立式腔体的高度明显大于宽度，这种布置有利于滤芯沿竖直方向装拆，也能让截留物在重力作用下集中到下部区域，减少反洗或更换时的残留。

　　结构建模时需要重点控制腔体中心线、管道标高和底座安装面之间的关系。两组主过滤塔体平行布置，横向间距既要满足管道弯头的弯曲半径，也要给法兰螺栓、卡箍或快开压盖留下操作空间。若现场采用滤芯抽拉式维护，塔体正前方应保留不小于滤芯长度的检修距离；若采用侧面接管，则泵组和辅助箱体不能遮挡主要拆卸路径。底座边缘到外接管口的距离属于安装边界的一部分，布置在车间内时还要考虑排水沟、防腐地坪围堰以及管路支吊架的位置。

　　泵组位于机组端部，能够缩短吸入管路，降低入口阻力。泵出口通过上升管接入过滤单元，这种方式有利于在启动前完成灌泵，并使气体更容易向高点聚集。高点管路可设置排气结构，低点位置则应具备排净能力，避免停机后酸液长期滞留在弯头和腔体内。对于含固体颗粒的介质，过滤腔体之间的连接管不宜出现局部下凹袋形，否则沉积物会在反复启停后堆积，造成有效流道缩小。

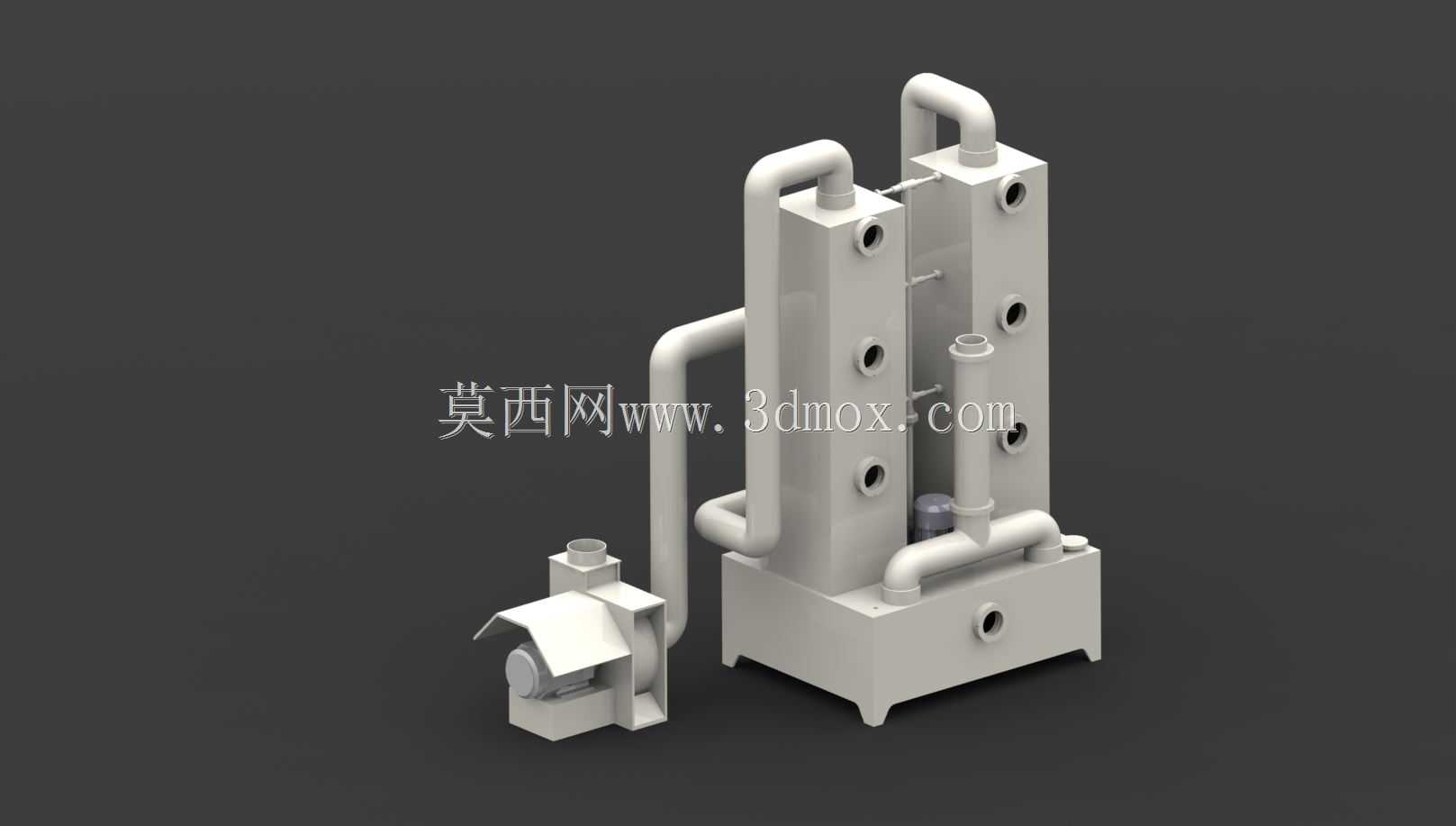

　　外形上，设备呈多塔并列加端部泵组的组合形态，整体占地呈矩形。高立式塔体决定了机组的竖直维护空间，顶部弯管和接口不能紧贴厂房梁底；右侧辅助箱体高度较低，可作为靠近墙面或管线桥架一侧布置，但仍需保证侧面孔位可操作。底座承担全部部件重量，并将泵运行振动传递到基础，因此地脚支撑应具备足够刚度，泵与框架之间可根据工况设置减振或隔振结构。

　　在三维结构处理中，管壁厚度、腔体板厚、加强筋和接口凸台都应按承压与耐蚀要求协同建模。过滤腔体上的多孔位并非随意排列，孔间距需兼顾密封面尺寸、螺栓扳手空间以及内部滤芯压紧机构。外部管道与腔体相交处应避免应力集中，必要时通过补强板、厚壁接头或整体法兰过渡。对于需要频繁打开检查的位置，快开结构与螺栓压紧结构的选择取决于压力、温度和密封可靠性，不能只以拆装方便作为唯一依据。

　　该机组的功能价值在于把输送、过滤、缓冲和多路接口集中到一套撬装单元中。现场安装时，只需将入口、出口、排液和排气管线接入对应位置，即可形成较完整的酸液循环过滤回路。对结构设计人员而言，建模重点不仅是还原管道和箱体外形，还包括维护开口方向、滤芯拆装轨迹、泵体检修空间、法兰对接公差以及腐蚀环境下的材料一致性。合理的布局能够让设备在狭窄化工车间内完成安装，同时保证长期运行后的清洗、换芯和排液操作不受相邻部件干涉。
