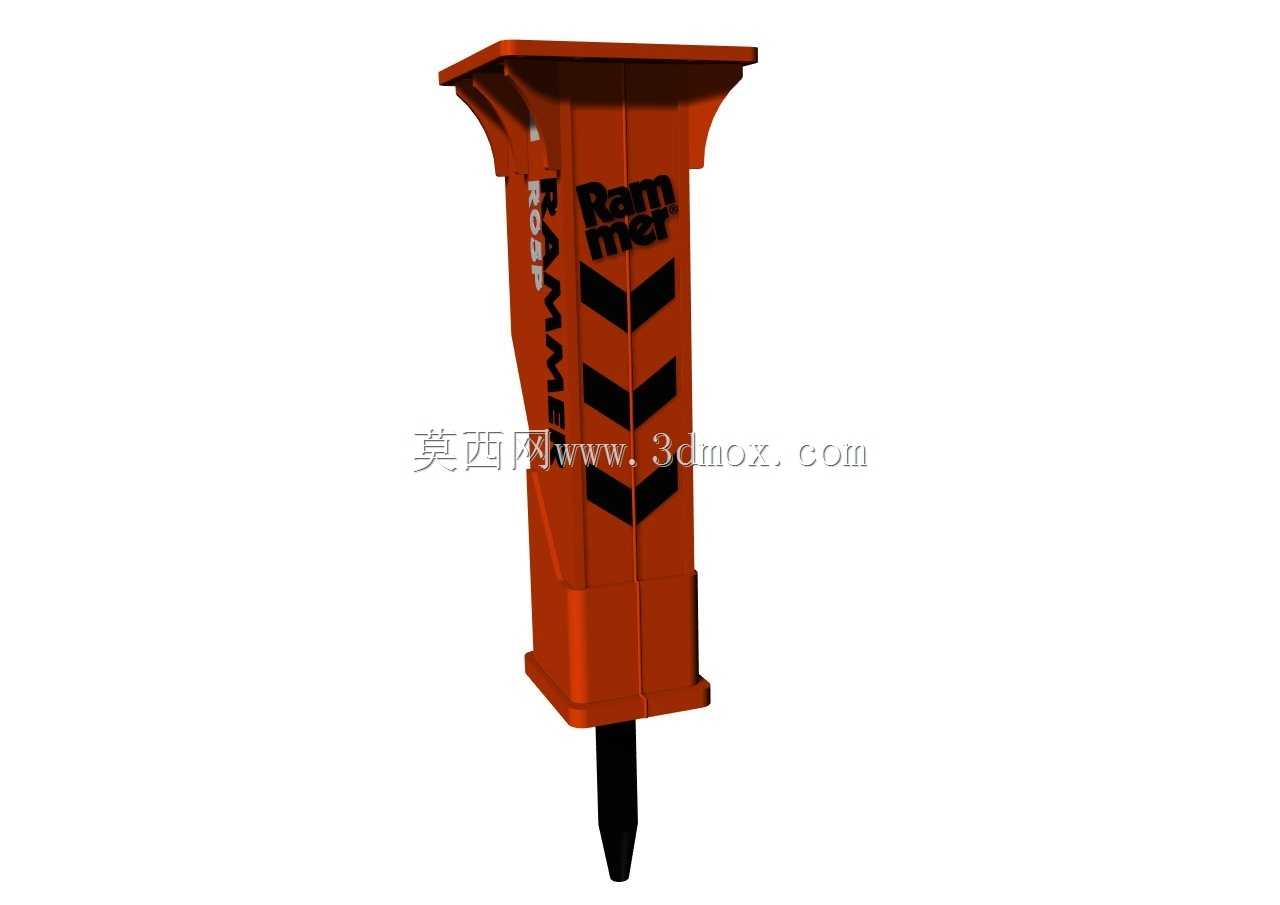

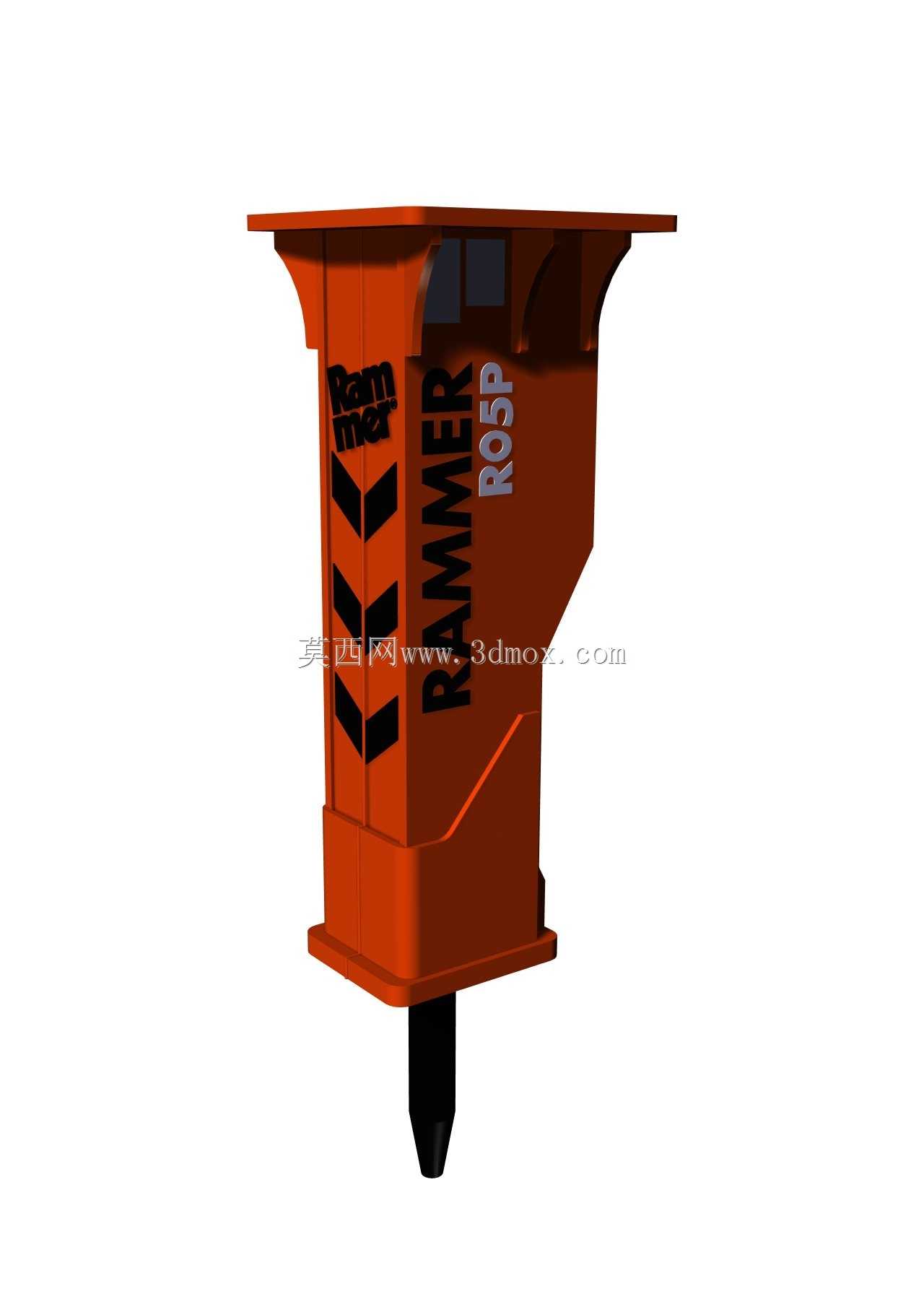

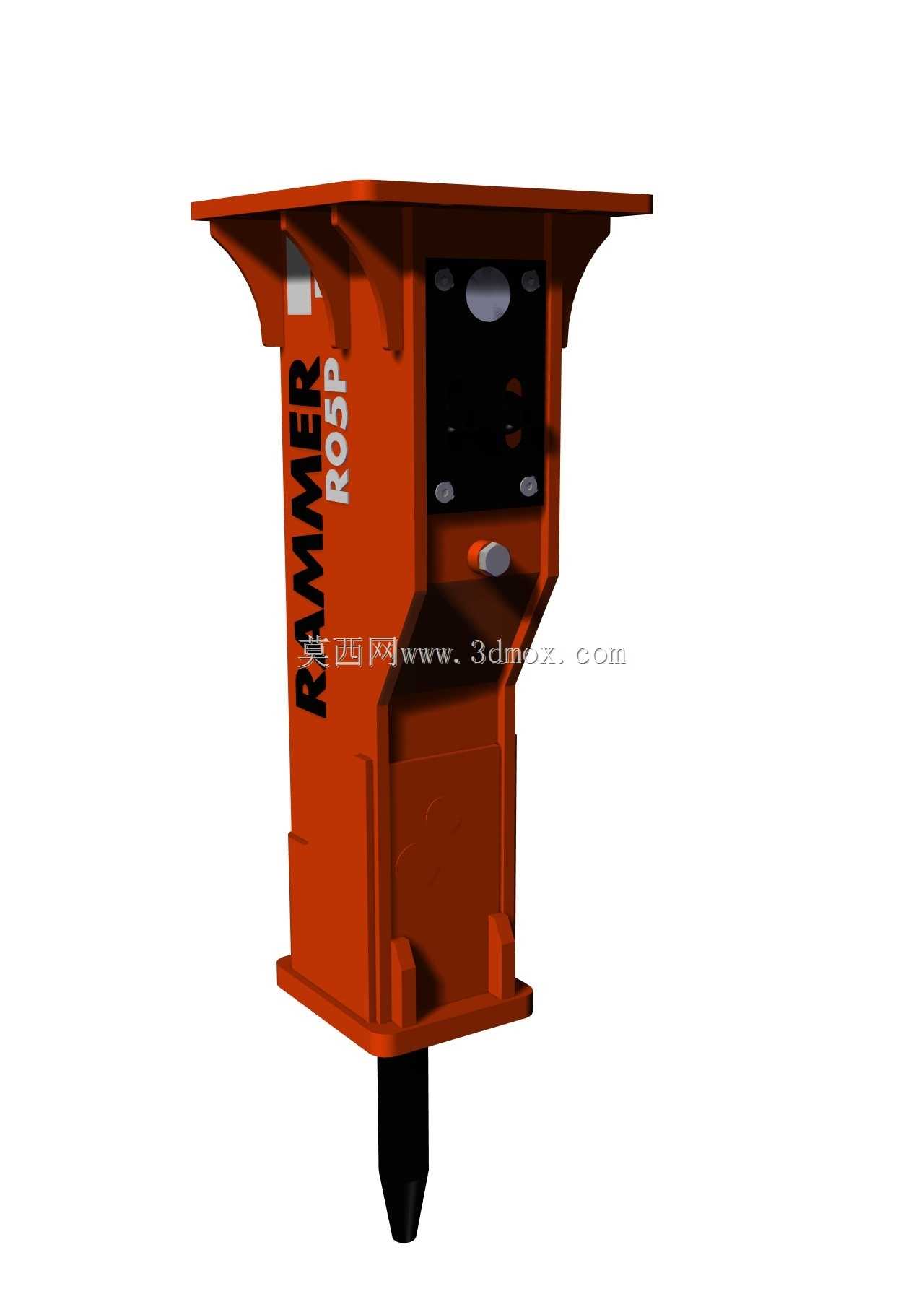

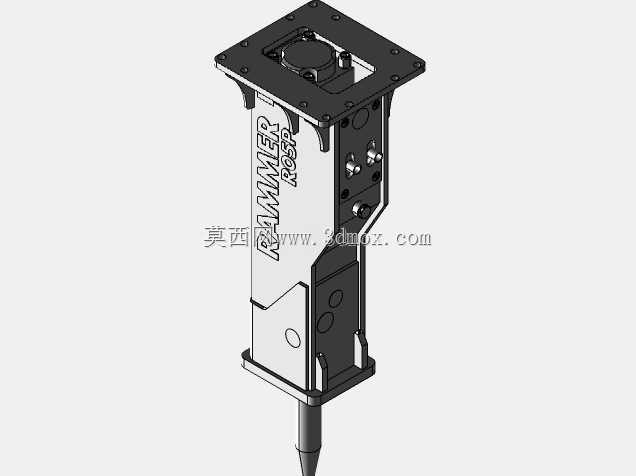

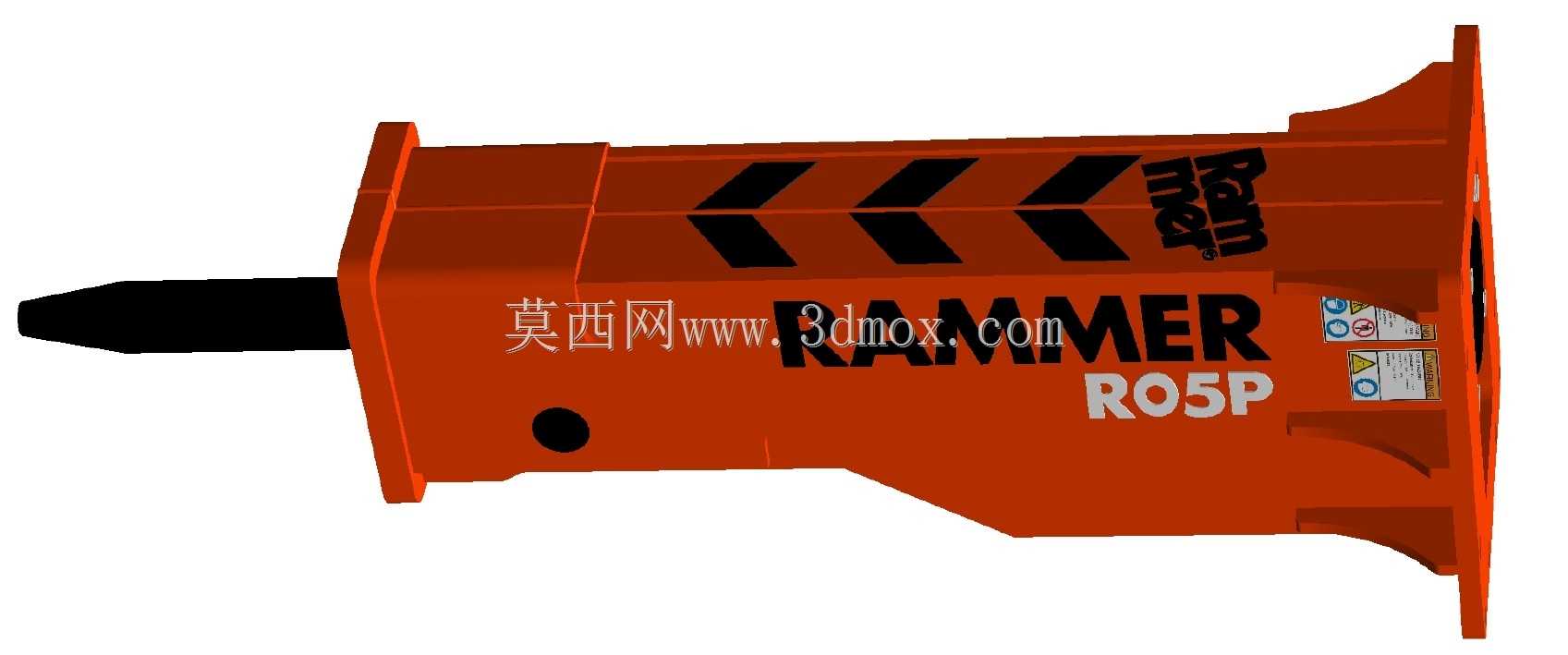

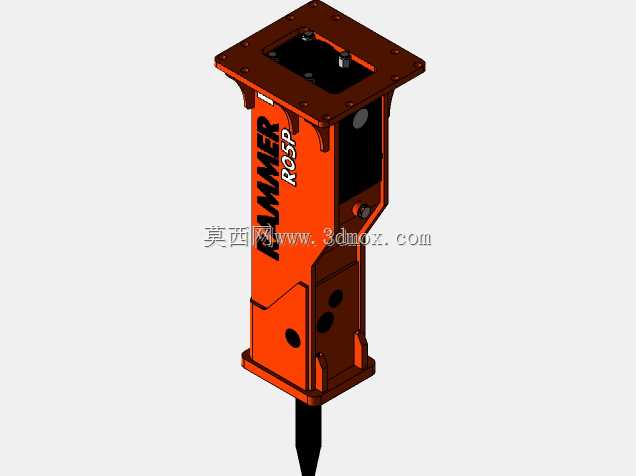

R05P型液压冲击破碎夯锤结构设计

矿山与基建现场的破碎作业常面临硬质岩层反冲力过大导致的锤体连接螺栓断裂、钎杆偏磨的痛点，这款R05P型液压破碎夯锤的结构设计恰好针对这类工况做了针对性优化。锤身主体采用箱型封闭式焊接结构，侧壁预留的圆形工艺孔并非减重设计，而是为了在焊接作业时释放内部应力，避免长时间高频冲击下焊缝出现疲劳开裂，同时该孔也可作为后期维护时内部液压管路的检修通道，不用整体拆解锤身就能完成密封件更换。前端钎杆座的定位面做了1:50的锥度过渡，相比直插式定位，锥面配合能在冲击载荷下自动收紧，抵消钎杆往复运动产生的径向窜动，减少钎杆与衬套之间的间隙磨损，现场实测能将钎杆的更换周期延长近40%。锤身侧面的警示标识区域做了内凹沉台设计，粘贴的反光标识不会被飞溅的碎石刮蹭脱落，沉台边缘的圆角过渡也能避免应力集中，不会因为标识安装的缺口导致锤身壳体出现裂纹。尾部的连接法兰盘做了加厚处理，法兰与锤身主体的连接位置增加了一圈三角形加强筋，筋板的排布角度顺着冲击载荷的传递方向设置，能将作业时的反冲力均匀分散到整个安装端面，避免法兰盘局部受力过大出现变形。液压油路的接口设置在锤身侧面的防护槽内，接口位置比锤身外轮廓低12mm，作业时即使碰到岩壁也不会直接磕碰油管接头，减少液压油泄漏的风险。钎杆的锁紧机构采用横向插销式设计，插销表面做了渗碳淬火处理，硬度达到HRC58-62，能承受高频冲击下的剪切力，插销端部的限位挡板采用快拆结构，不用专用工具就能完成钎杆的更换，适配野外作业无专业工具的场景。锤身表面的橙色涂装采用耐磨聚氨酯漆，漆膜厚度达到120μm，能抵御碎石飞溅的冲击磨损，同时醒目的颜色也能让作业现场的操作人员清晰看到锤体位置，减少误碰风险。内部的活塞运动行程做了优化，相比同吨位的破碎锤，这款夯锤的活塞冲击行程更长，单次冲击能更大，在破碎硬质花岗岩时不用反复捶打同一位置，作业效率提升的同时也减少了锤体自身的振动传递，降低配套挖掘机小臂的结构疲劳。
