表面安装式重载车辆称重地秤结构

　　这套地秤结构面向厂区、货场、矿山、建材堆场等需要对载货车辆进行整车重量核验的场景，采用表面安装的布置形式，区别于常规埋入工作坑的基坑式地磅，无需开挖深基坑、制作复杂地下承重基础与排水设施，可直接在硬化承重地坪上完成就位固定，大幅缩短现场施工周期，也避免了基坑积水、积料、传感器受潮锈蚀的长期运维问题，适合临时称重站点、厂区改扩建场地、野外物料转运点等不便做地下基础的作业区域。

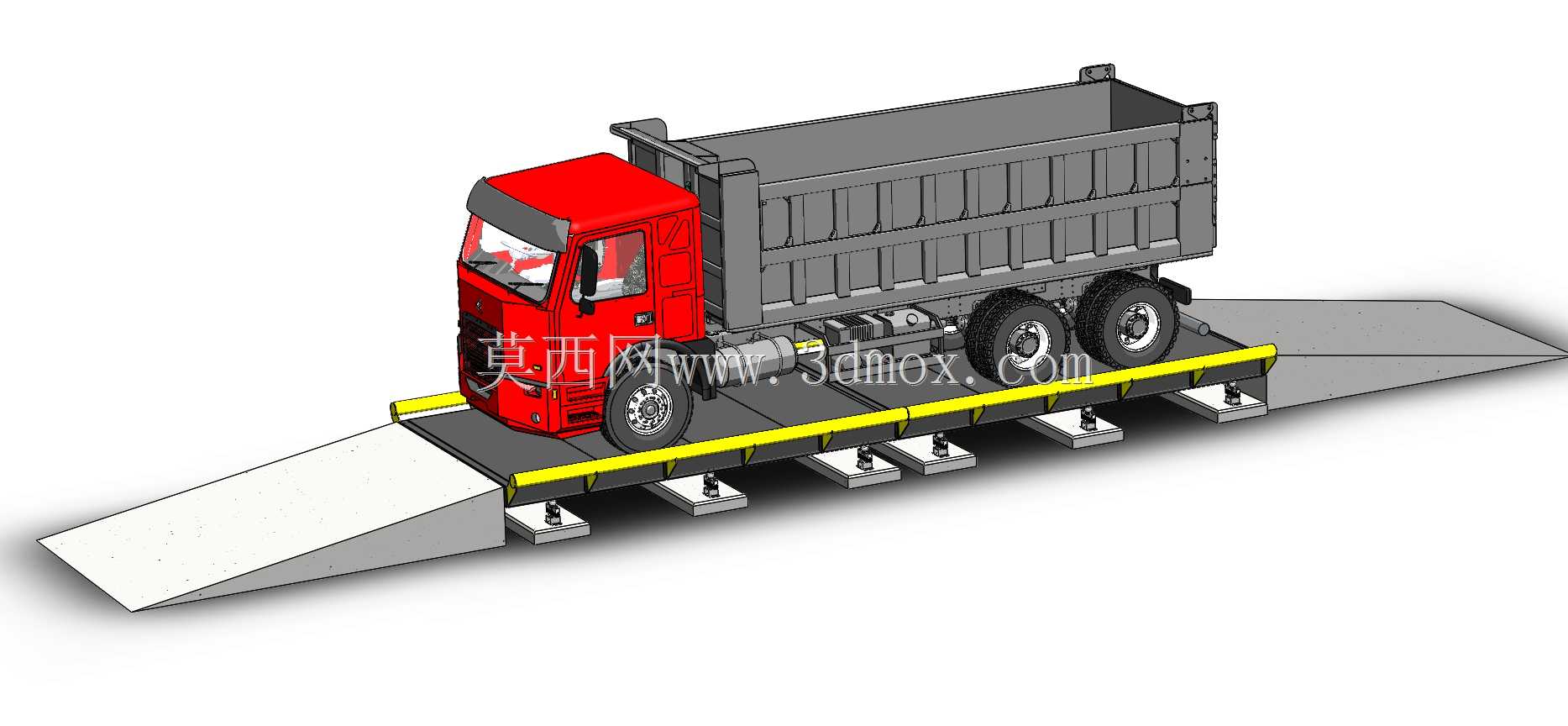

　　从实际称重用途来看，该设备主要用于核验运载备件、矿物、砂石、原材料、散装成品的货运车辆总重，既可以完成进厂物料的净重结算，也可对出厂载货车辆进行超载校验，管控道路运输合规性，同时为厂区物料库存盘点、工序间物料转运计量提供数据支撑。

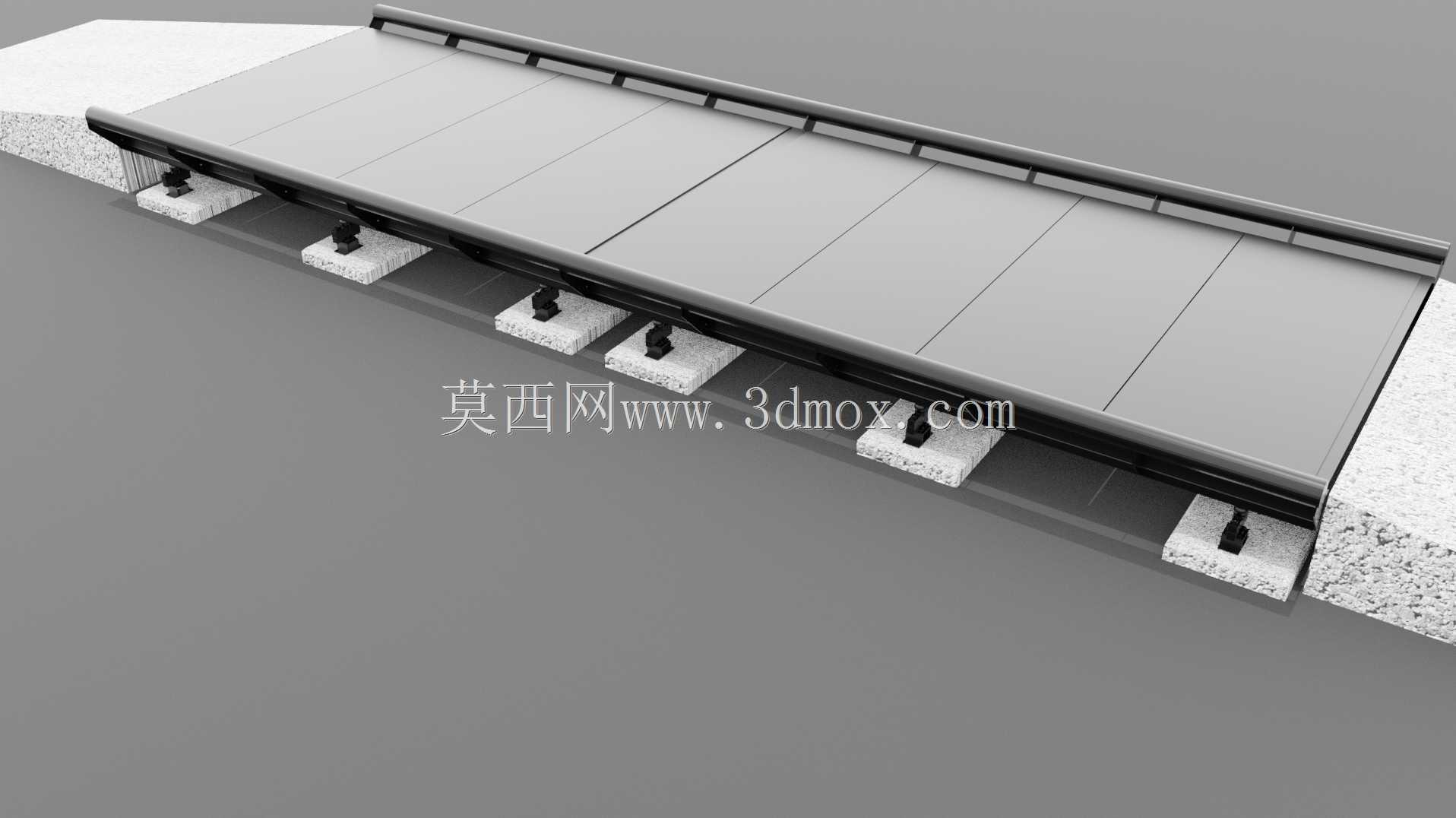

　　结构设计层面，整体承载台面采用大尺寸型钢焊接框架作为承重基体，台面面板选用厚钢板铺设，保证重载车辆碾压下的局部刚度，避免长期通行后出现面板凹陷变形；台面四角及跨中支撑点位布置称重传感器，将车辆轮轴传递的竖向载荷转化为计量信号，多传感器点位布局可覆盖不同轴距、不同轮距的货运车辆，保证车辆在台面上任意停靠位置都能获得稳定的称重结果。台面两侧设置引导限位结构，防止车辆驶上秤台时跑偏冲出台面，端部做缓坡过渡处理，降低车辆上下秤台时的冲击载荷，减少对传感器的瞬时冲击损伤。

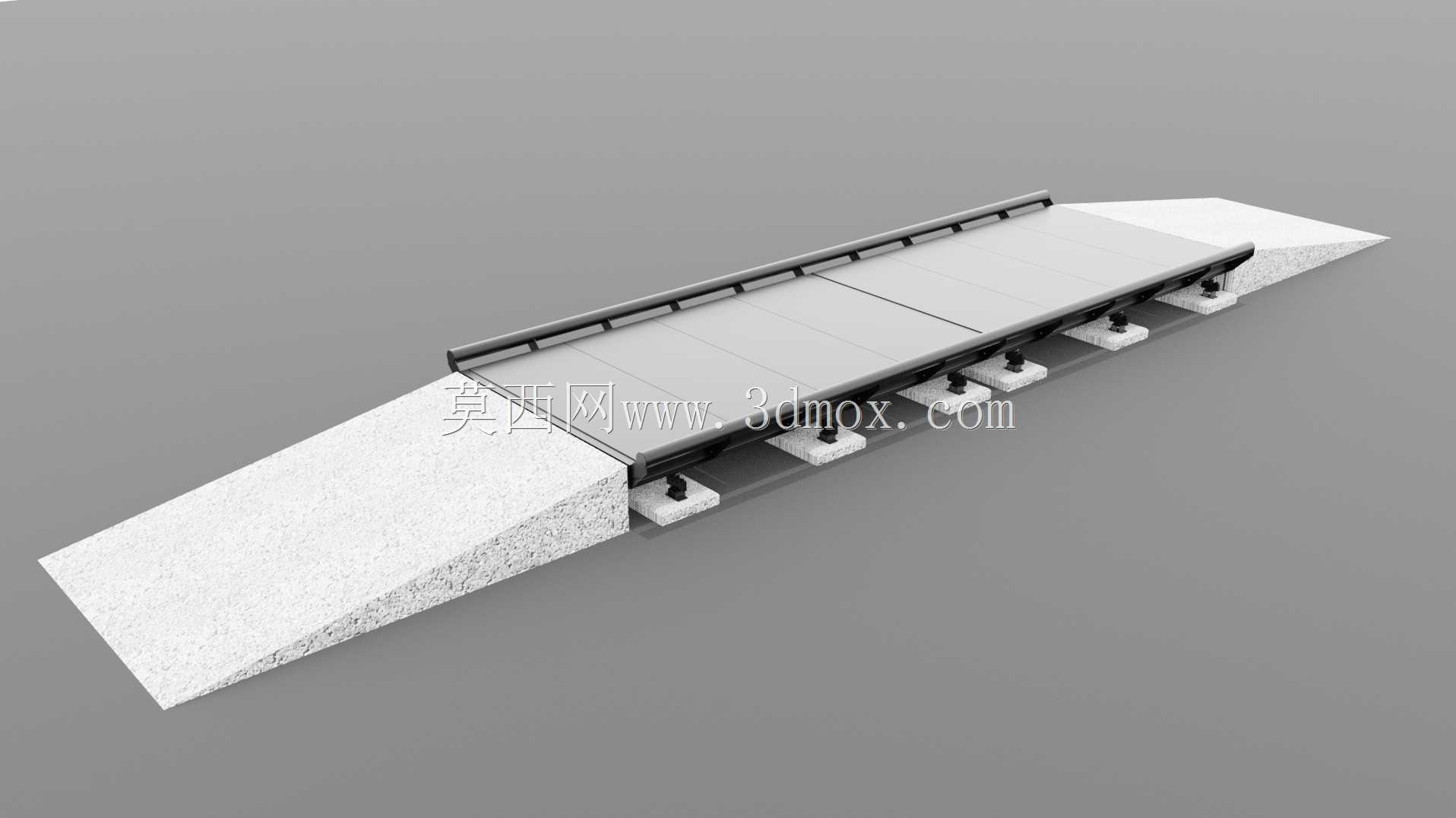

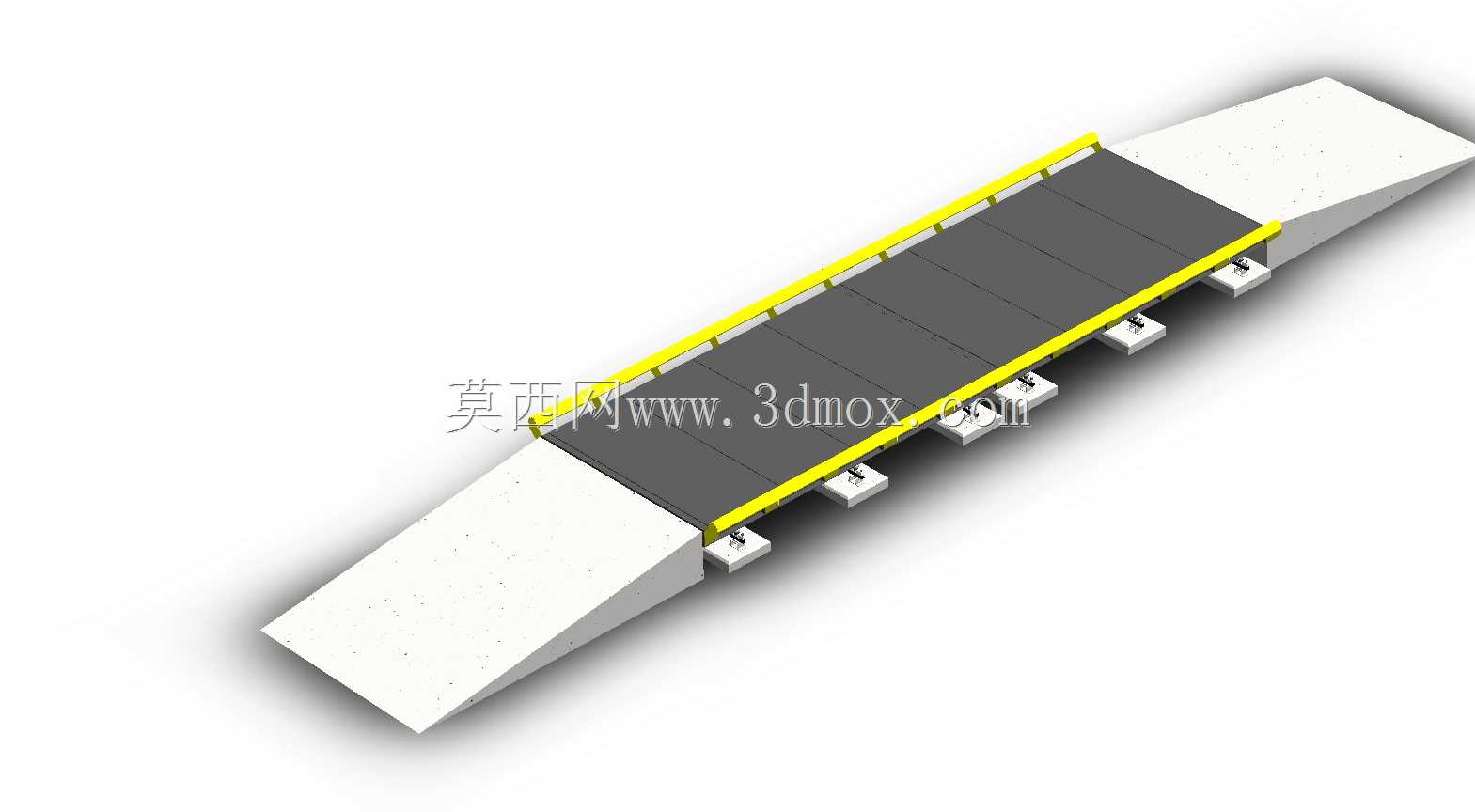

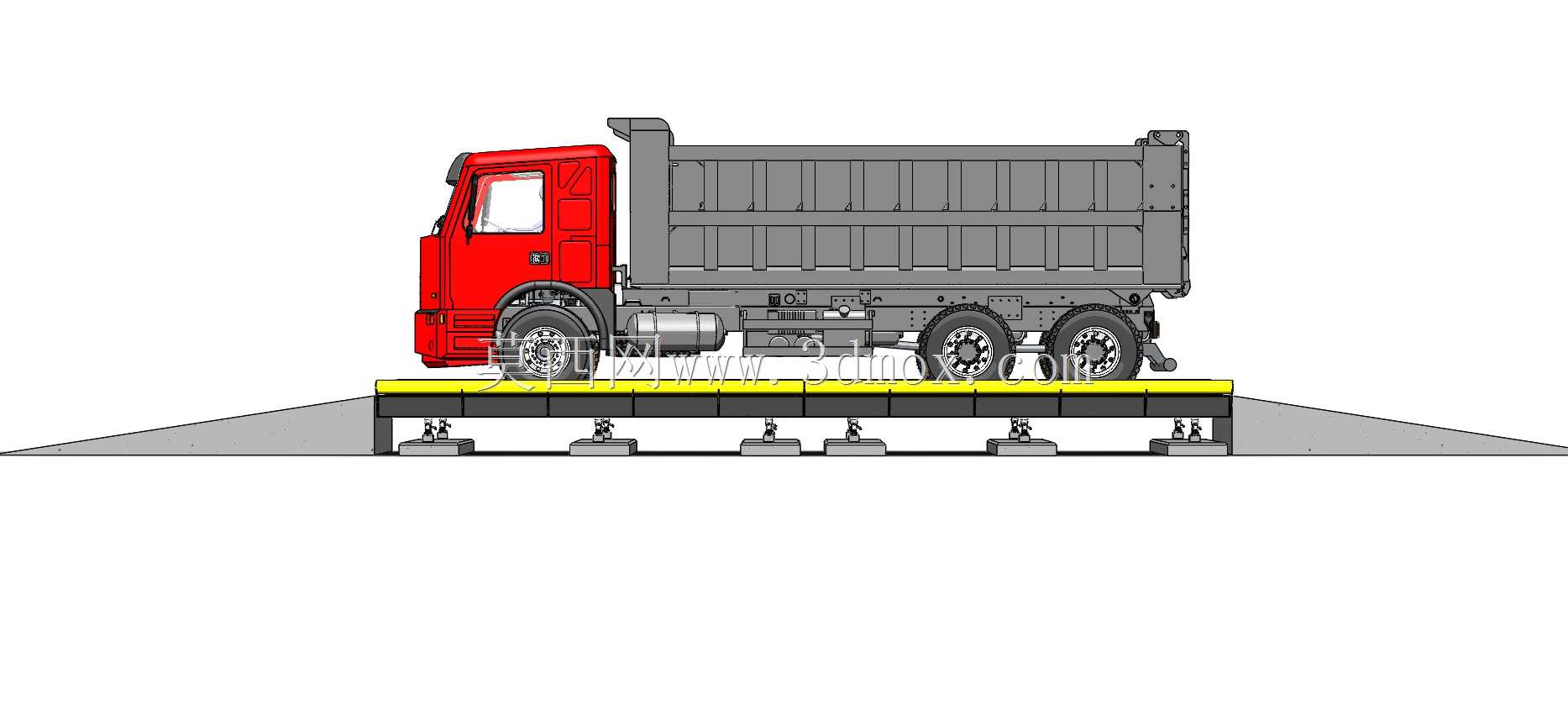

　　安装边界方面，表面安装形式要求现场地坪满足均布承载要求，就位前需对台面支撑点位的地面做找平处理，保证各传感器受力均匀；秤台整体宽度覆盖常规货运车辆的轮距范围，长度可满足多轴整车一次性停靠称重，无需分段计量；台面离地高度控制在较低范围，配套的端部引坡可让车辆平缓驶入，无需对场地标高做大规模调整。建模过程中完整还原了秤台框架、面板拼接、传感器安装座、限位挡边、引坡衔接的全部装配关系，结构件之间的螺栓连接、定位配合均按实际装配逻辑搭建，可直接用于称重设备的方案选型展示、结构干涉校验、现场安装布局模拟，为后续工程出图、载荷校核提供完整的三维结构参考。
