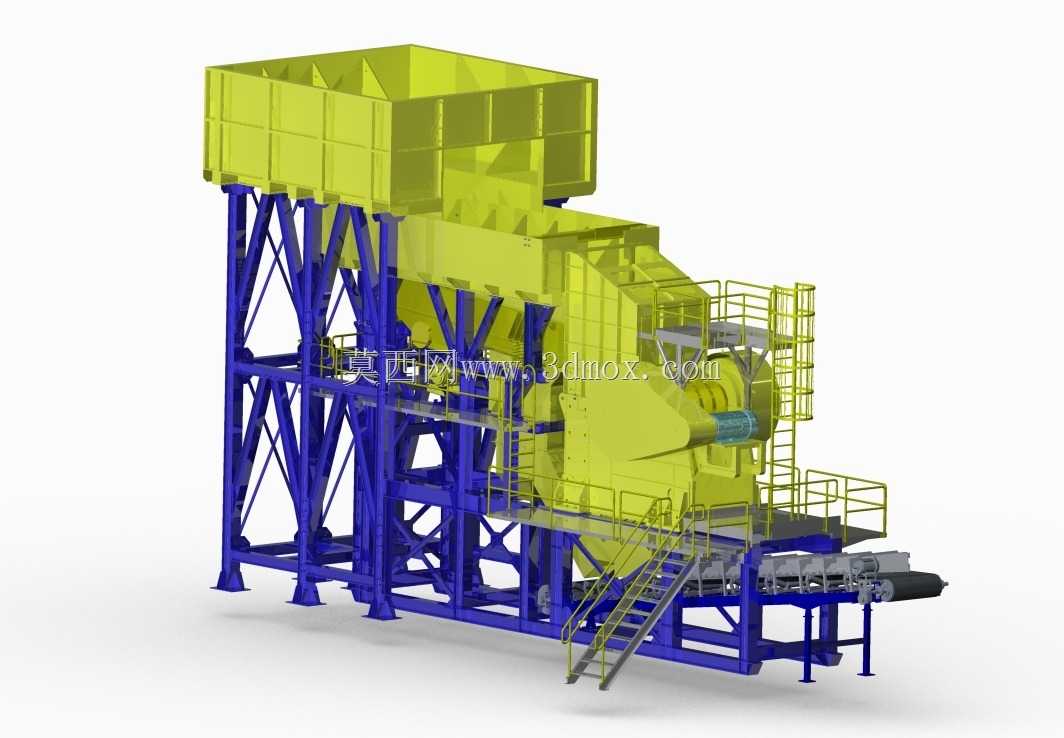

矿山用一级颚式破碎站成套结构设计

矿山破碎现场长期存在的给料偏载、机架共振、检修空间局促问题，在这套一级颚式破碎站的结构设计里都做了针对性的落地调整。顶部受料仓的侧壁做了12度外倾扩口，边缘加焊的耐磨衬板卡槽不用现场配钻，仓体下部的缩口段刚好对准颚破进料口的中心区域，避免大块矿石直接砸在颚板侧边造成偏磨。支撑机架的桁架结构没有采用等距排布的常规设计，靠近颚破动颚侧的立柱间距收窄15%，斜撑的交叉点特意避开了振动给料机的激振器安装位，从根源上减少作业时机架的共振传导，连地脚螺栓的预埋位置都对应做了偏移，不用现场二次扩孔调整。

侧边的检修爬梯直接和机架的侧立柱焊为一体，踏步的防滑纹间距匹配作业人员带防滑手套的抓握尺度，顶层的操作平台护栏做了快拆式的连接销，更换颚板时可以直接拆下整段护栏，不用气割破坏原有防腐层。给料机和颚破之间的溜槽做了圆弧过渡，没有直角积料的死角，溜槽内壁的耐磨衬板用沉头螺栓固定，螺栓头完全埋入衬板内部，不会被物料冲刷磨损导致衬板脱落。下部的出料输送带的托辊支架直接固定在机架的底梁上，支架的长孔预留了20mm的调整量，安装时可以微调输送带的跑偏量，不用额外焊接调整座。

颚破本体的安装座面铣削了0.2mm的定位台阶，安装时不用反复打表找正，靠台阶面就能保证和给料机的同轴度误差控制在允许范围内。液压调整装置的油管走线全部卡在机架预设的管夹内，管夹的位置避开了物料飞溅的区域，不会被飞石砸坏油管。整个站体的所有外露棱角都做了R5的圆角处理，既减少了应力集中点，也避免安装检修时划伤作业人员。配套的振动给料机的吊挂装置采用了橡胶减震垫，减震垫的压缩量提前做了匹配计算，安装后给料机的振动不会传导到上部的受料仓，避免仓壁出现疲劳开裂。
