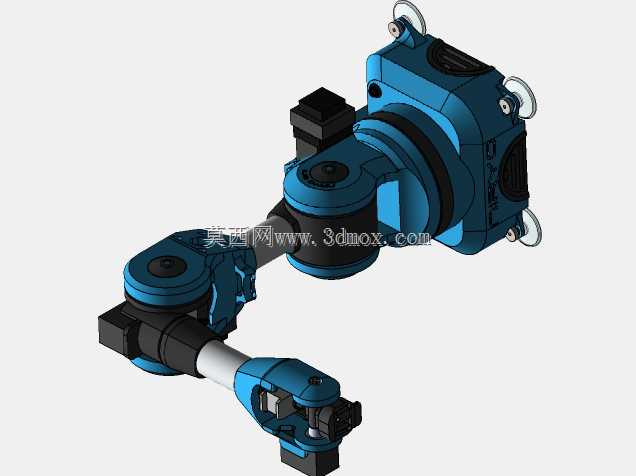

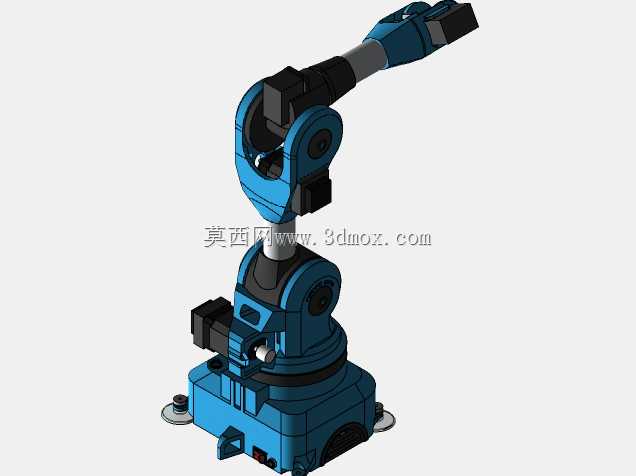

尼罗一号六自由度协作机械臂结构设计

车间里小负载搬运工位的机械臂常遇到关节卡滞、末端抖动的问题，根源多在关节处的公差配合没处理好，这款六自由度机械臂的结构设计刚好对准了这些现场痛点。大臂与基座衔接的回转支承位置，没有采用常见的一体式铸造成型方案，而是拆分出独立的轴承安装座，座体与基座的连接面预留了0.02mm的配磨余量，现场装配时可以根据实际轴承的径向游隙微调压紧量，避免过紧导致的回转阻力过大，或是过松带来的臂体晃动。小臂与腕部的连接关节处，走线槽做了内嵌式的圆弧过渡，没有生硬的直角转折，机械臂反复俯仰回转时，内部的动力线与信号线不会被棱边磨损，也不会因为线缆拉扯额外增加关节的负载扭矩，之前调试同类臂体时遇到的线缆卡滞、信号中断问题，在这个结构里能直接规避。末端执行器的安装法兰做了快换接口的兼容设计，法兰端面的定位销孔采用H7公差配合，更换夹爪、吸盘等不同工具时，重复定位精度能控制在0.1mm以内，不需要每次重新校准坐标系，小批量多工位的搬运场景下能省不少调试时间。臂体的外壳采用了分段式的拼接结构，每一段壳体都预留了检修开口，关节处的伺服电机、减速器出现故障时，不需要拆解整个臂体，只需要拆开对应段的盖板就能完成维护，日常保养的效率能提升不少。基座底部的安装脚做了可调节的支撑设计，地面不平整时可以通过调整支撑脚的高度保证臂体的水平度，避免长期偏载导致的关节轴承单侧磨损。关节处的密封槽设计成了迷宫式结构，比普通的密封圈防护效果更好，车间里的粉尘、切削液不容易进入关节内部，能延长减速器和轴承的使用寿命，就算是在有少量油污的机加工工位旁使用，也不用频繁做内部清洁。腕部的三个关节做了紧凑化的布局，把驱动电机的位置往大臂方向偏移了一部分，末端的重量更轻，高速运动时的惯性更小，抓取小零件时的动作更平稳，不会因为惯性过大出现末端过冲的情况。
