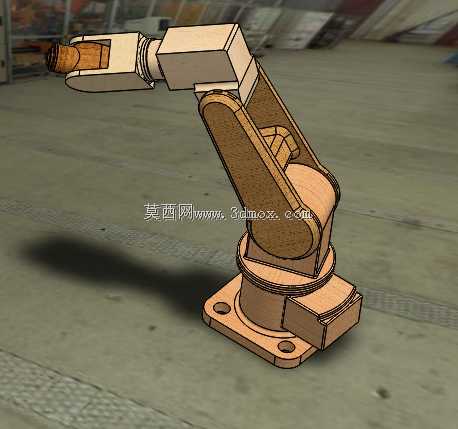

六轴关节式工业机械臂结构设计

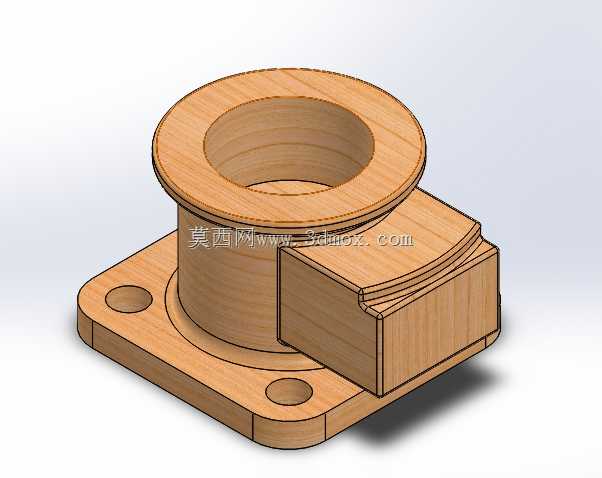

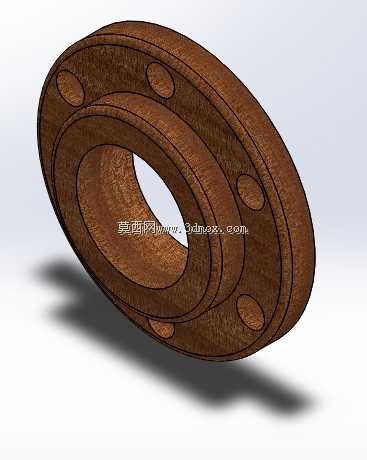

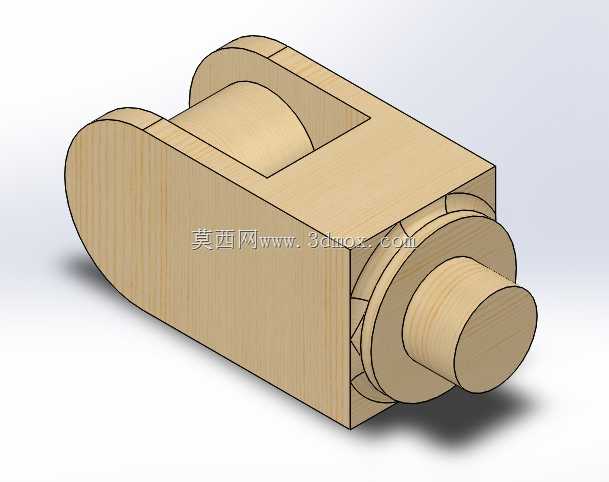

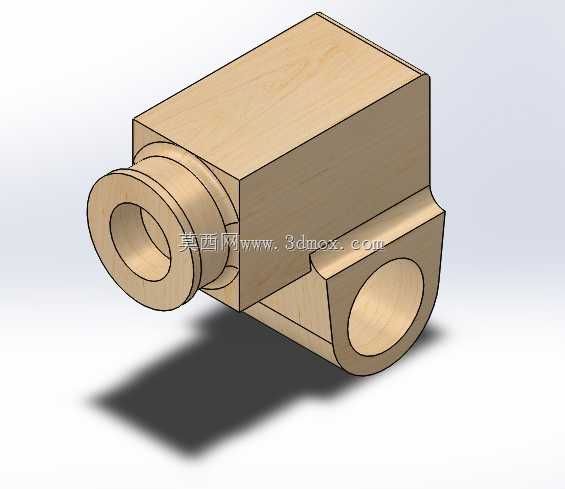

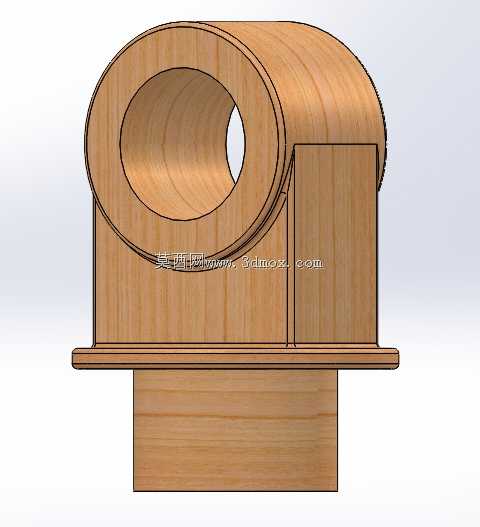

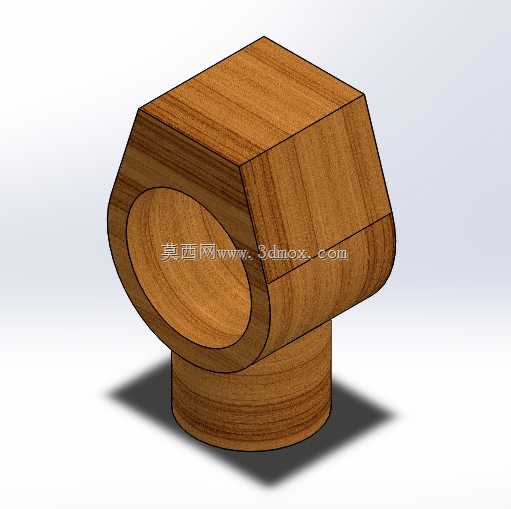

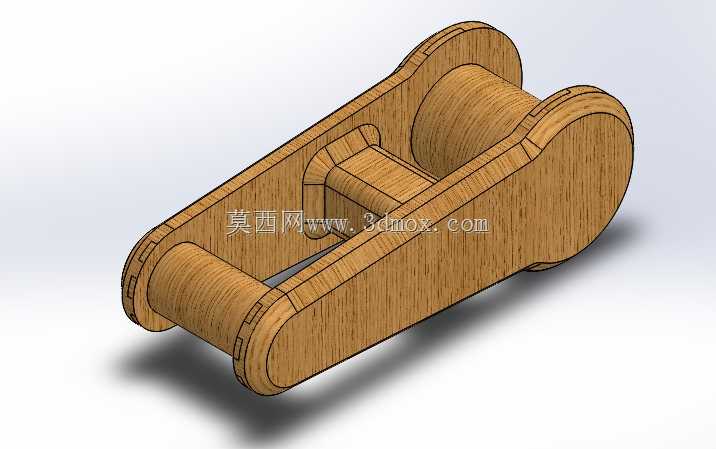

车间里多关节机械臂最常遇到的痛点，是长时间往复回转后关节处的累积间隙会直接拉低末端定位精度，不少早期方案为了追求刚性把臂段做的过于厚重，反而抬升了回转惯量，启停阶段的震颤问题迟迟没法解决。这款六轴关节臂的结构设计，从加工适配的角度做了不少针对性取舍，底座安装法兰的四个沉孔位置特意留了0.2mm的配磨余量，现场安装时可以根据工作台面的实际平面度配磨接触面，避免硬锁紧时底座产生内应力，传导到上部关节造成初始偏差。大臂段采用了变截面的箱型结构，靠近底座回转副的位置壁厚做了加厚处理，往肘关节方向逐步减薄，既保证了大负载下的抗弯刚性，又把整段臂的重量压到了最低，减少腰关节回转时的驱动负载。腕部的三个关节排布特意错开了管线弯折的死点位置，内部走线的空腔转角都做了圆角过渡，不会出现长期往复转动时线缆被磨破的隐患，末端夹持器的连接法兰做了快换接口的兼容设计，不需要拆动关节内部的密封件就能更换不同的执行端。关节处的密封槽尺寸公差控制在0.05mm以内，适配常规的丁腈橡胶密封圈，车间常见的切削液、粉尘环境下也能保证内部润滑脂不会渗漏，外部杂质不会侵入轴承配合面。臂段的连接螺栓孔全部做了锪平处理，螺栓锁紧时端面受力均匀，不会因为接触面倾斜导致螺栓受额外的剪切力，长时间交变载荷下也不容易出现疲劳断裂。肘关节的限位块做了可拆卸式设计，根据不同工位的运动范围需求，可以快速更换不同角度的限位件，不需要重新加工臂体结构。所有外露的加工面都做了喷砂氧化的预留工艺位，加工完成后表面处理不会影响配合面的尺寸精度，日常维护时擦拭表面油污也不会破坏表层防护。
