麦克纳姆轮移动抓取机械臂结构设计

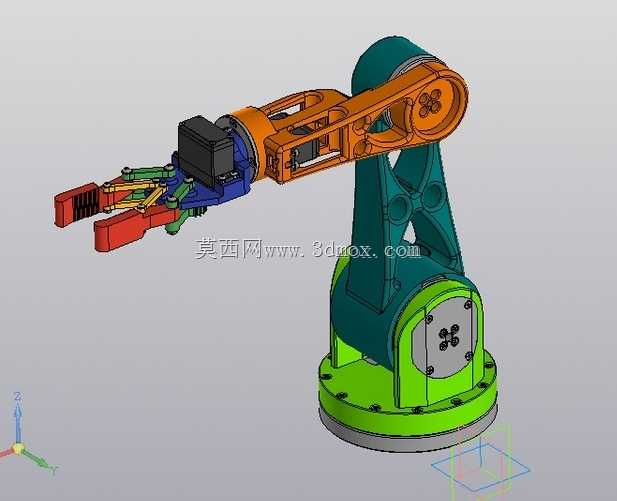

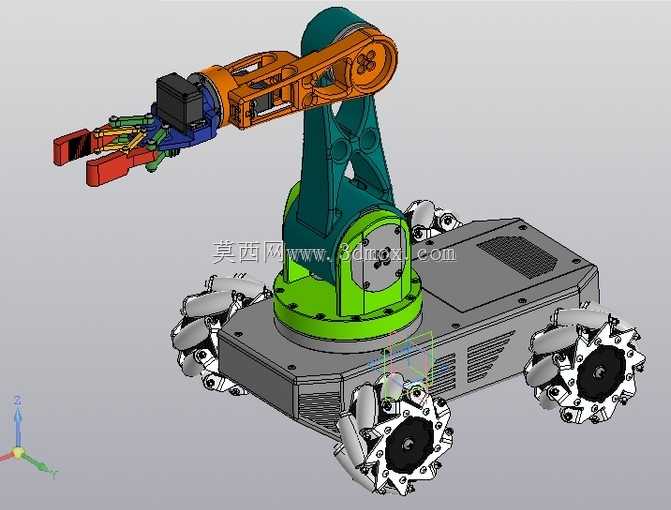

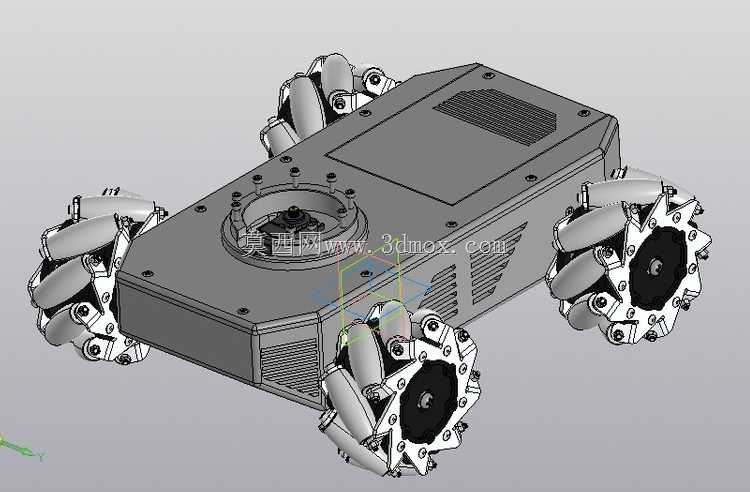

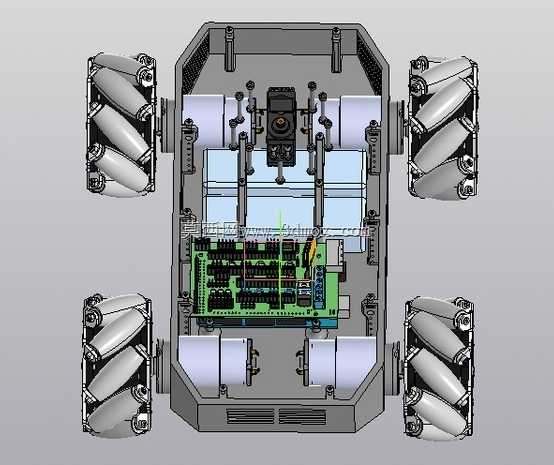

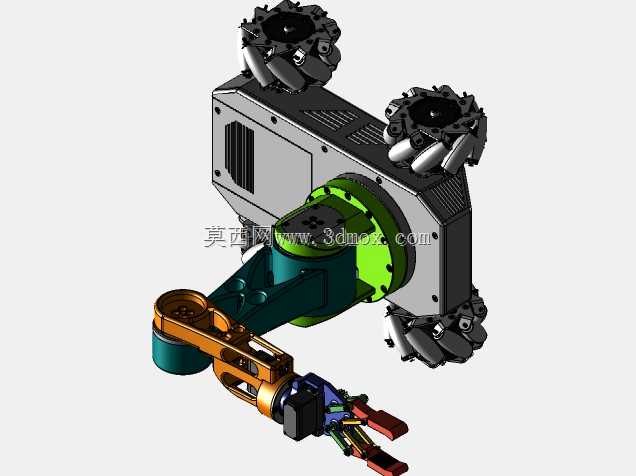

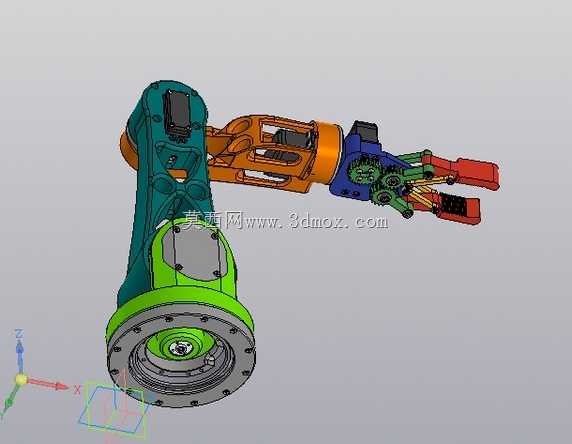

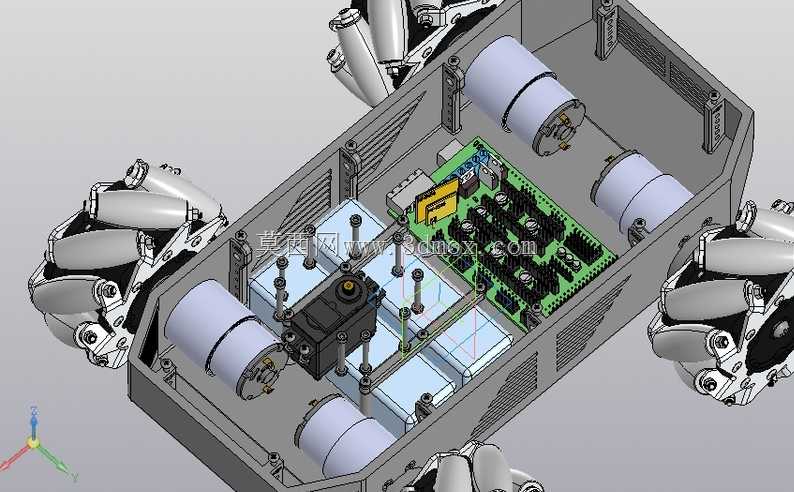

车间内窄通道物料转运场景里，传统固定工位机械臂受限于安装基座覆盖范围，跨工位取放工件时往往需要额外铺设输送线，既挤占地面通行空间，又难以适配产线临时调整的柔性需求。这款移动抓取设备的底盘选用麦克纳姆轮组，四个轮体的辊子偏置角度经过反复校核，单轮独立驱动的布局下，不需要预留转弯半径就能完成横向平移、原地自旋动作，哪怕是货架之间仅容单人通行的狭窄通道，也能顺畅穿行到指定取料点位。轮组和底盘框架的连接位置特意做了浮动铰接设计，地面存在轻微不平整时，单个轮体可以小范围上下自适应，不会出现某轮悬空丢转的情况，驱动扭矩的传递效率始终保持稳定。底盘上承载机械臂的安装座做了加厚处理，内部预埋了加强筋，机械臂大臂伸展到最远抓取位置时，重心偏移带来的倾覆力矩会被安装座均匀分散到整个底盘框架，不会出现局部应力集中导致的基座变形。机械臂的关节连接位置没有采用一体化铸造成型的壳体，而是拆分出了独立的轴承安装位，装配时可以先把交叉滚子轴承压入定位槽，再锁紧臂段连接螺栓，轴承预紧量能通过侧面的顶丝微调，长期运行出现间隙后不需要拆解整个臂体就能完成补偿。末端夹持器的指面做了可更换的模块化设计，夹取表面粗糙的铸件毛坯时可以换装带防滑齿的硬质指块，搬运表面易划伤的铝制工件时换成聚氨酯软垫指块，不需要更换整个夹持器就能适配不同物料的抓取需求。臂体内部的走线槽做了分层隔离，动力线缆和信号线缆分开布设，关节反复回转时线缆不会互相摩擦剐蹭，也不会因为臂体运动被拉扯挤压，信号传输的稳定性得到充分保障。底盘上的电控安装区域预留了充足的散热空间，功率器件的安装面直接贴合底盘的金属壳体，依靠壳体本身充当散热翅片，长时间连续运行时电控元件的温升能控制在合理区间，不需要额外加装体积较大的散热风扇，也避免了风扇积尘带来的维护隐患。
