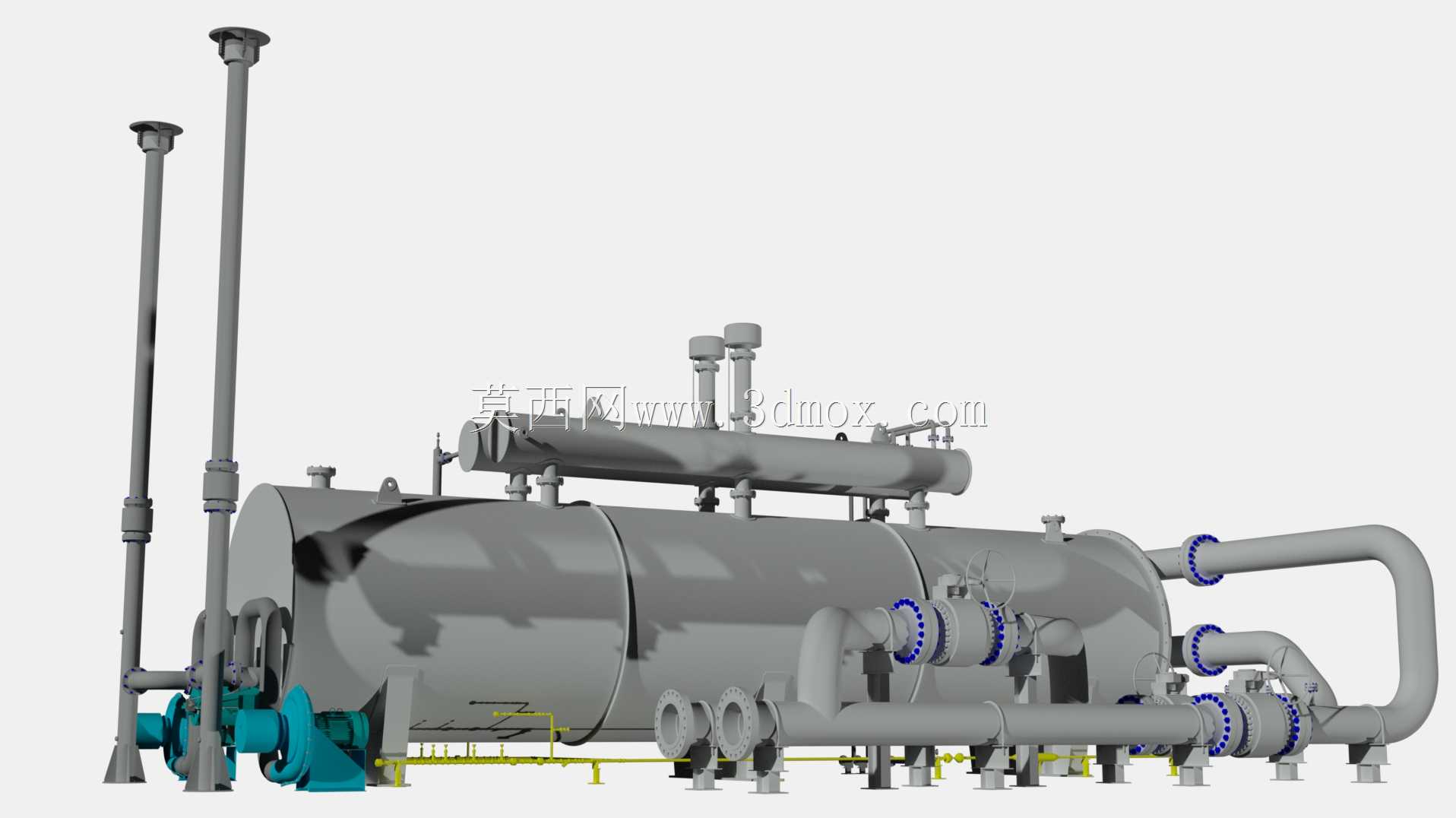

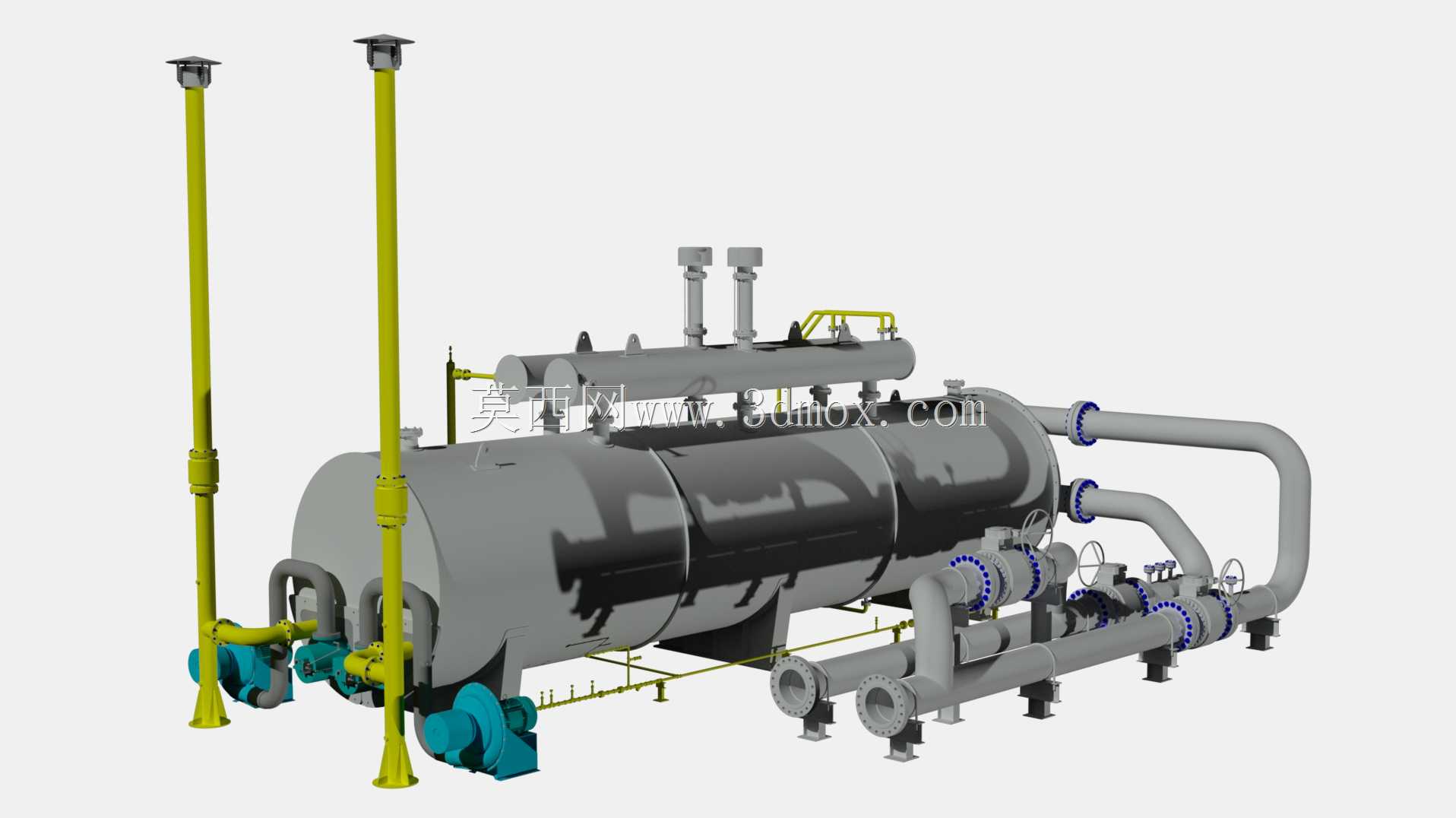

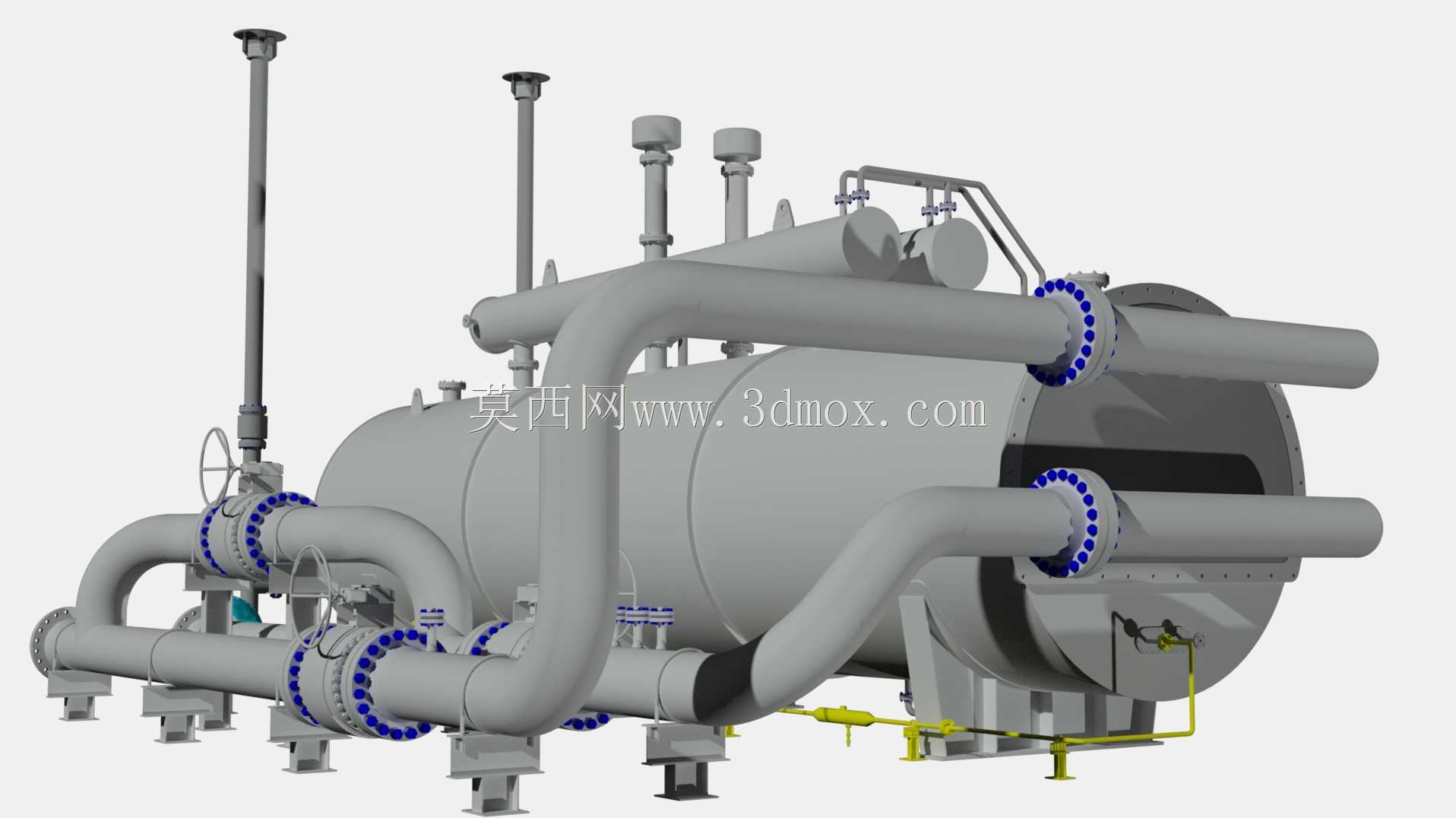

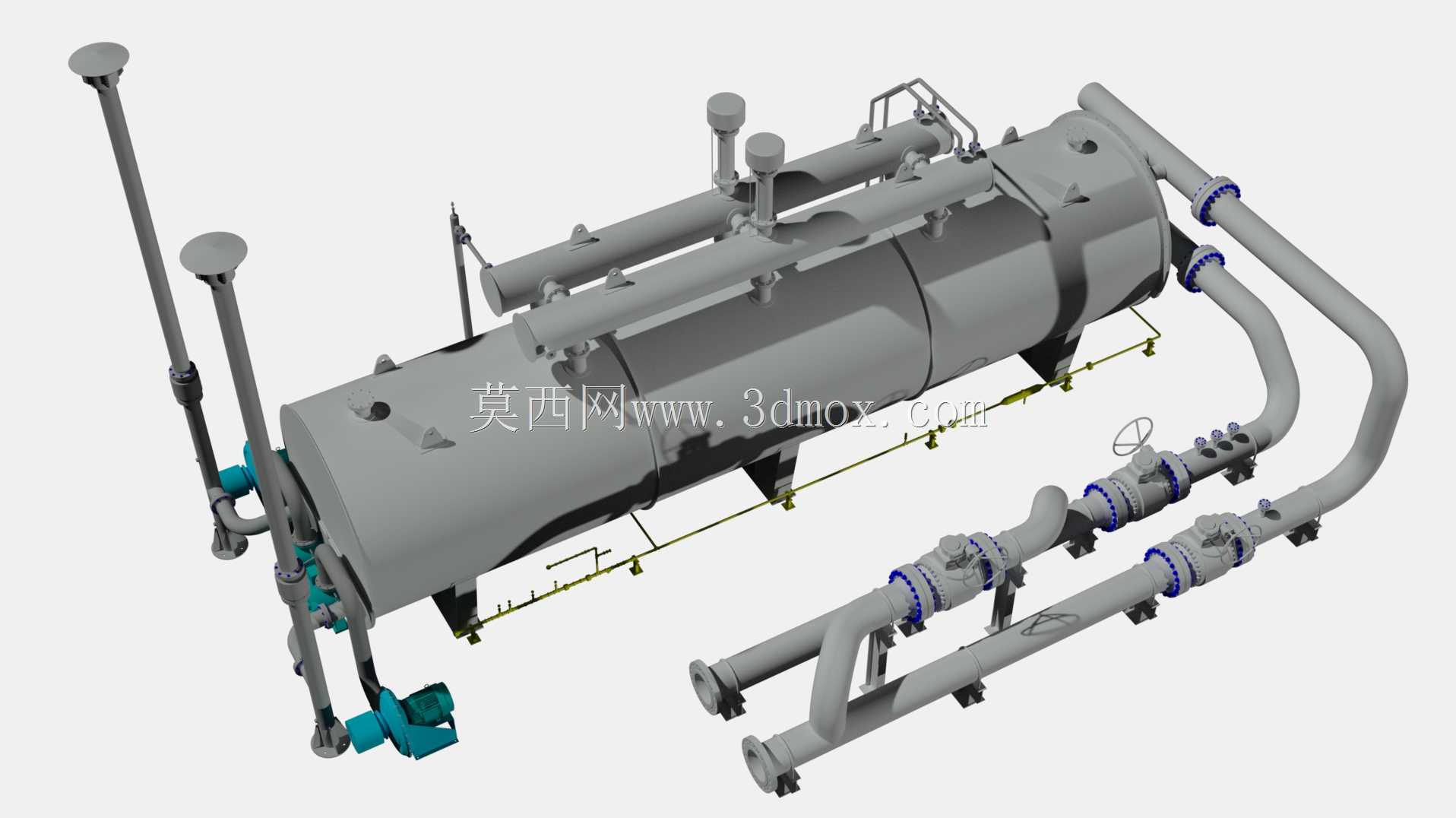

卧式间接加热水浴换热装置结构设计

现场投用的水浴类换热设备常出现管路热胀变形拉扯法兰密封面、燃烧段热应力集中导致筒体焊缝开裂的问题，这套结构在设计阶段就针对这类加工与装配隐患做了针对性调整。筒体端部的法兰连接位预留了0.8mm的轴向热补偿间隙，配对法兰的螺栓孔位做了±0.2mm的位置公差放宽，既保证现场安装时管路对接不用强行撬装对位，也能在设备升温到额定工作温度时，抵消金属管路线性膨胀带来的密封面压偏问题，避免运行后出现垫片渗漏。顶部的膨胀箱与筒体连接的短管做了圆弧过渡处理，没有采用常规的直角焊接结构，减少了焊接过程中应力集中的区域，加工时不用额外做焊后局部退火处理就能满足承压要求，降低了车间加工的工序成本。侧面伸出的多组换热管接口，统一采用了同规格的凸面对焊法兰，所有法兰的密封面水线加工深度控制在0.3mm，粗糙度统一达到Ra6.3，不管是现场配接外接管路还是后期更换密封垫片，都能保证密封性能一致，不会出现不同接口密封要求不匹配的问题。底部的鞍式支座与筒体接触的位置垫了3mm厚的石棉隔热垫板，既隔绝筒体热量向支座传导避免支座变形，也给筒体受热后的轴向伸长留出了滑动余量，支座上的地脚螺栓孔做成长圆孔，安装时不用精准定位螺栓位置就能顺利穿装，降低了现场土建基础施工的精度要求。前端的燃烧器安装位做了止口定位结构，燃烧器装配时直接卡入止口就能保证与筒体内部火管的同轴度，不用反复调整对齐，装配效率能提升近40%，也避免了燃烧器偏装导致火焰冲刷火管壁造成局部过热烧穿的问题。筒体外部的管路支架全部采用卡箍式连接，没有直接焊接在筒体壁上，后期如果需要调整管路走向或者更换局部管段，不用切割筒体上的焊接支架，不会破坏筒体的承压结构。烟囱段的连接法兰处预留了冷凝水导流槽，运行中产生的冷凝水会顺着导流槽排出，不会倒流回筒体内部腐蚀火管内壁，延长了设备的整体使用寿命。所有外露的管路转弯处都采用了标准长半径弯头，介质流动阻力比短半径弯头低30%左右，也减少了介质冲刷导致的管壁局部减薄问题，长期运行的可靠性更高。
