立式工业水冷散热装置结构设计

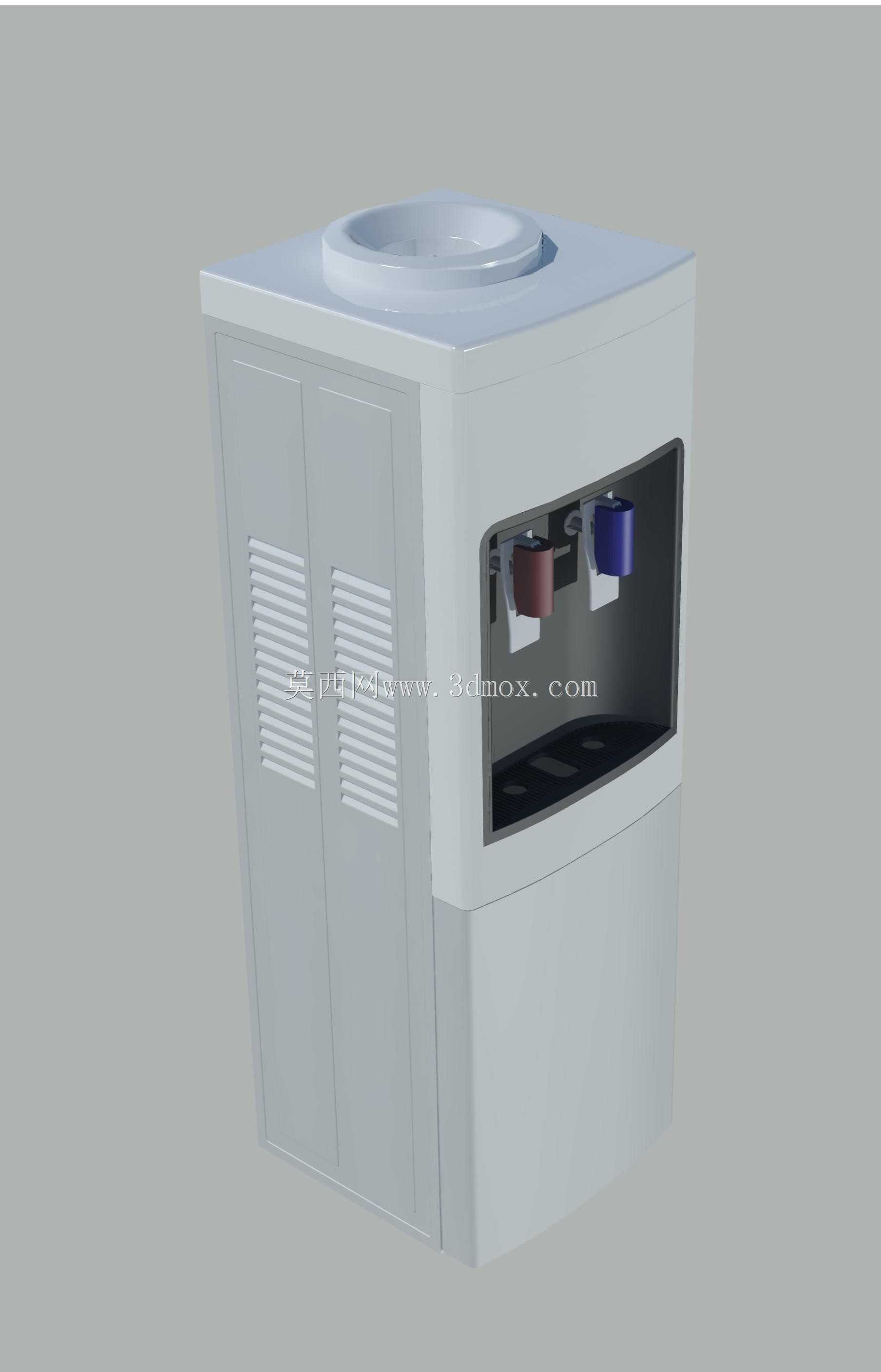

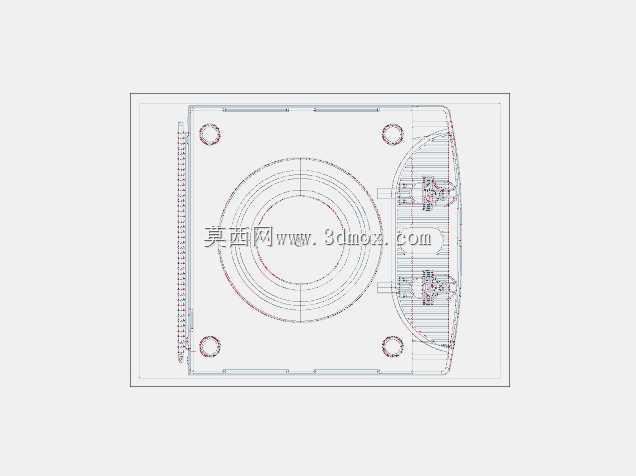

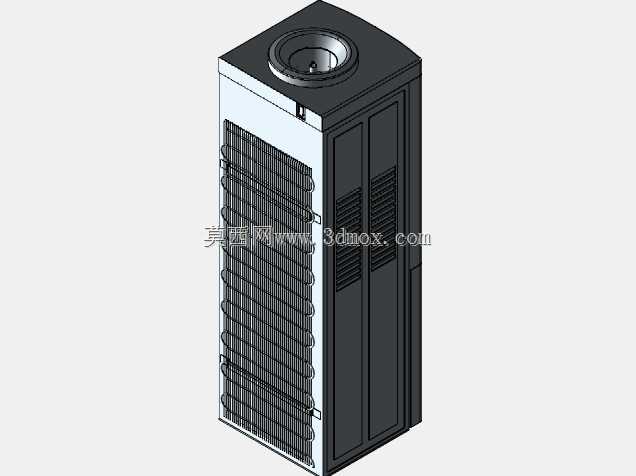

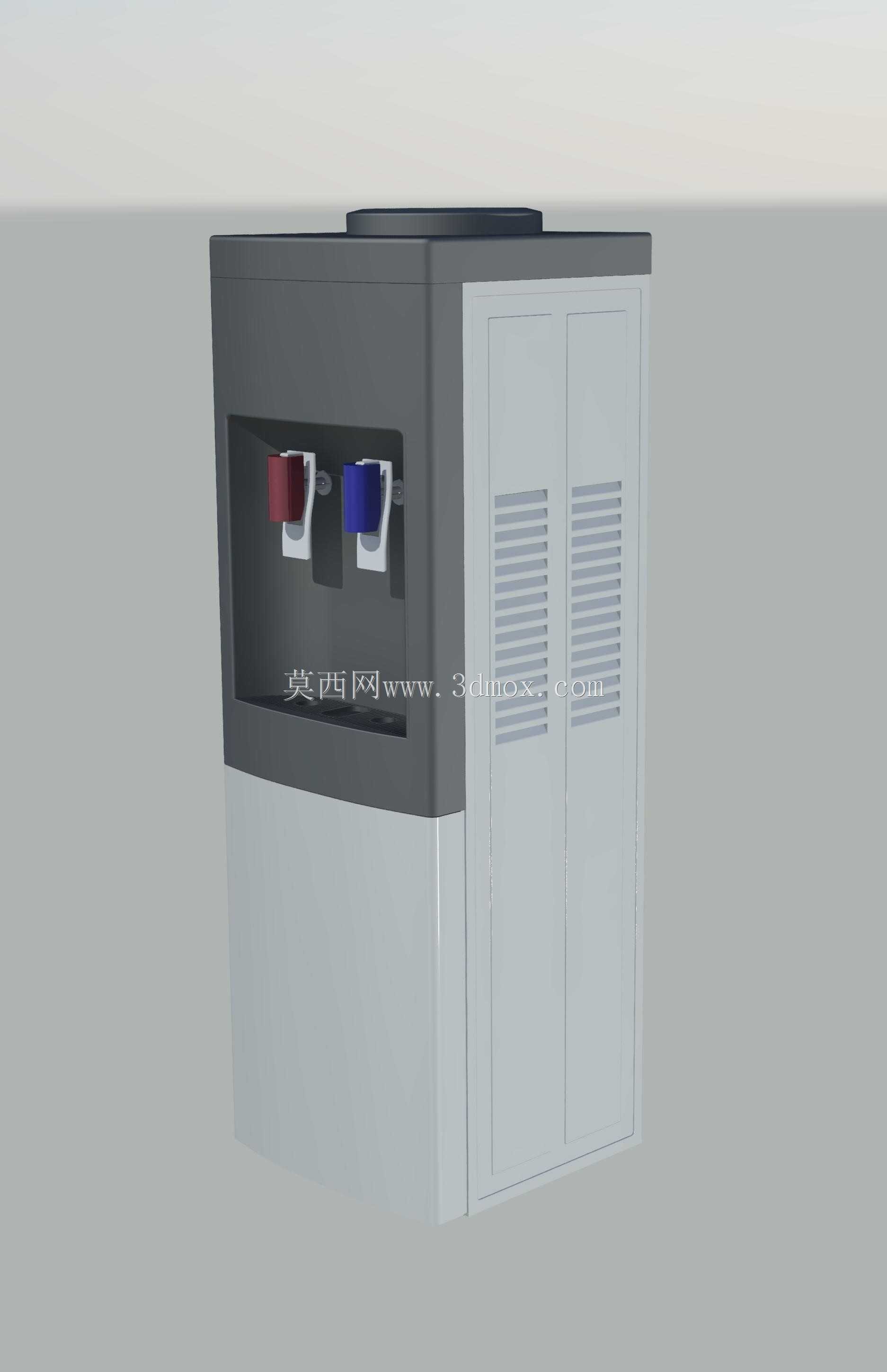

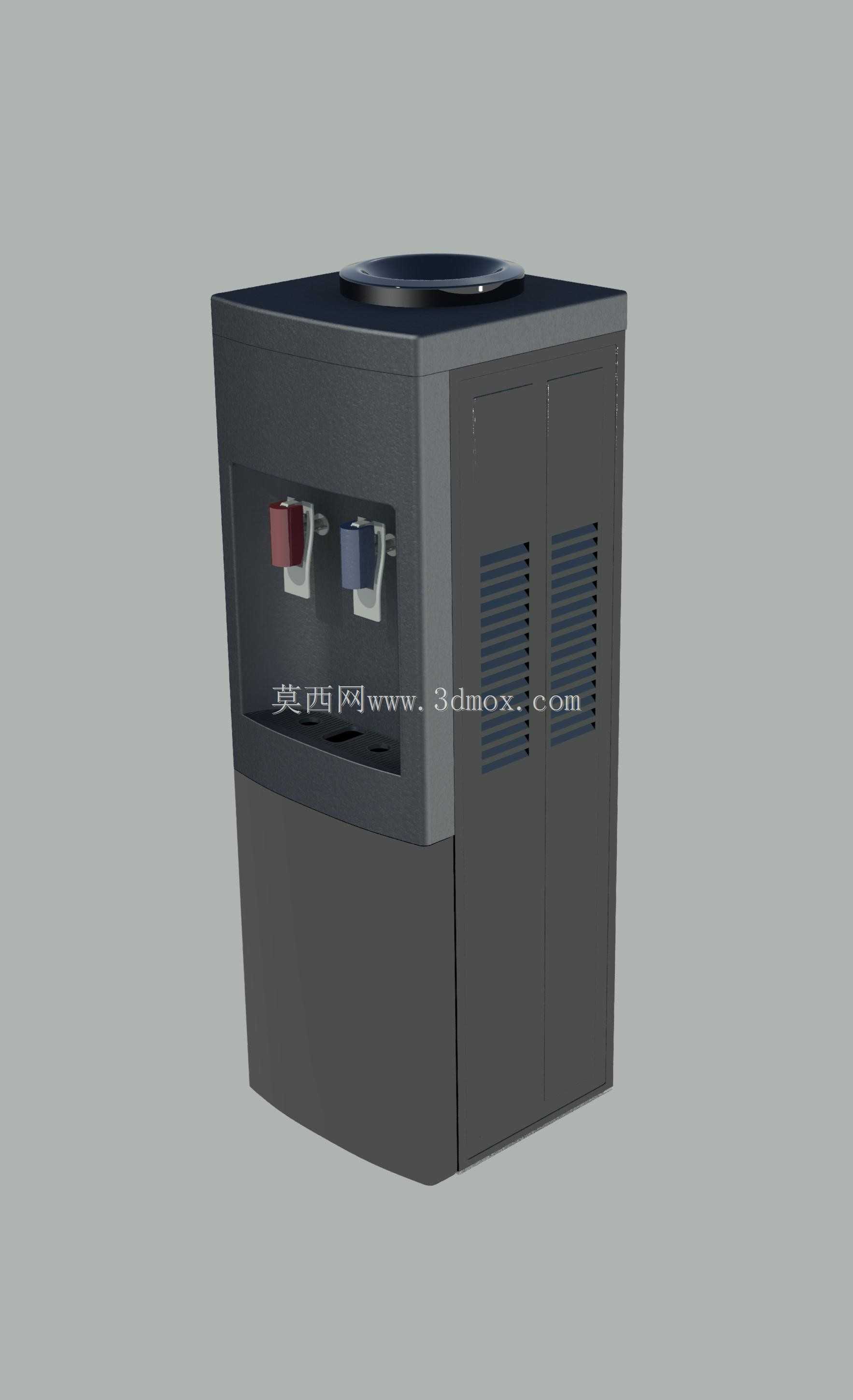

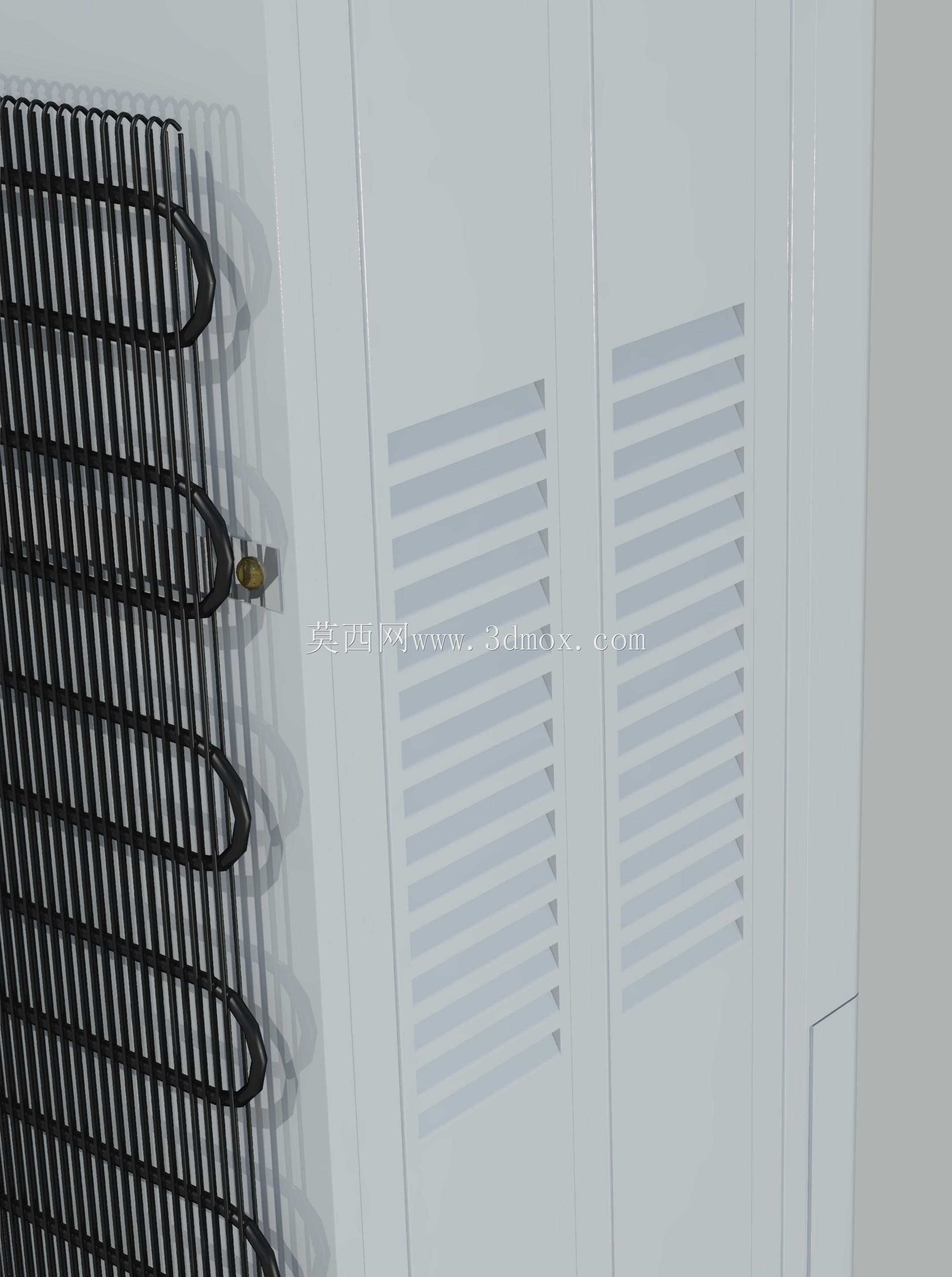

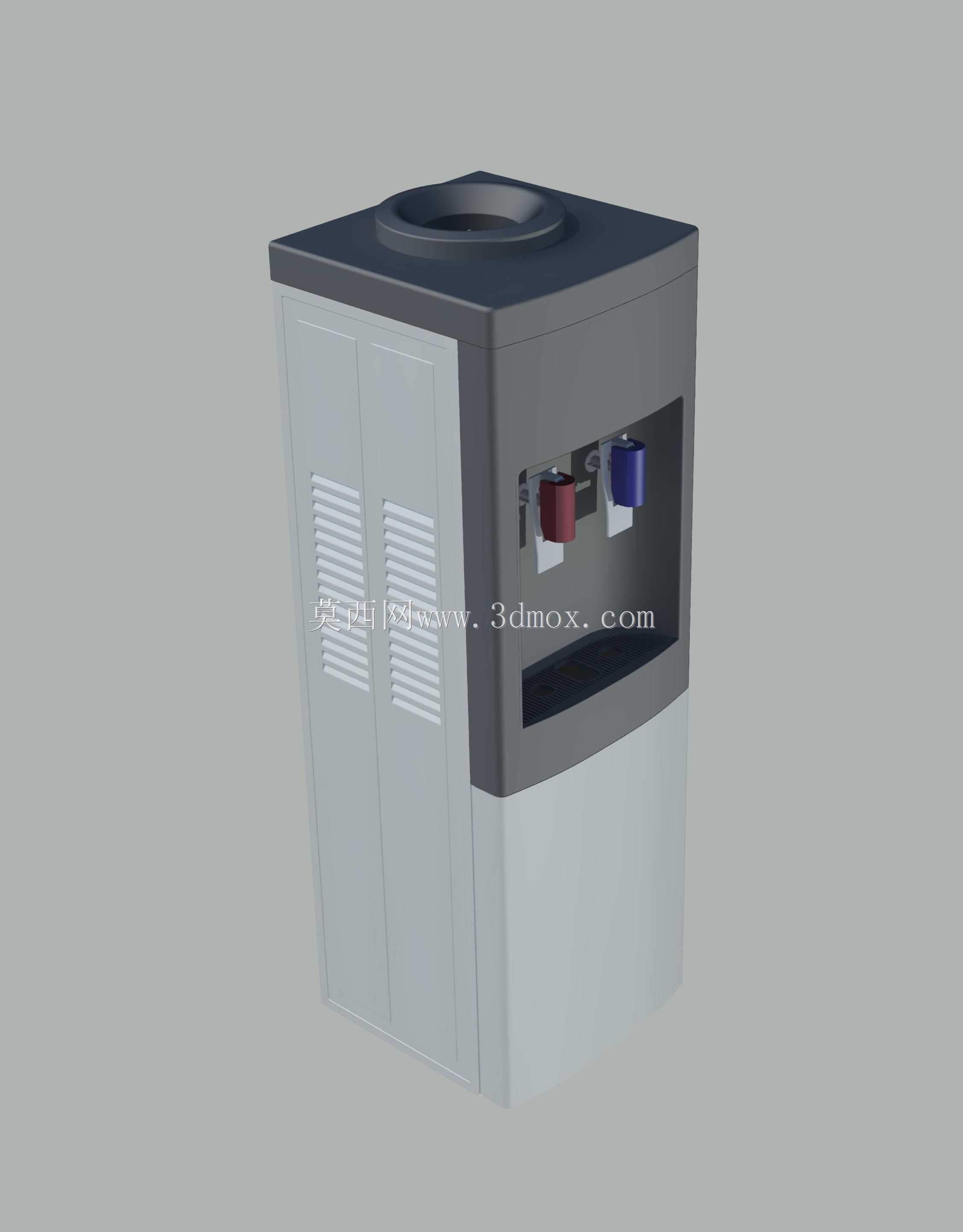

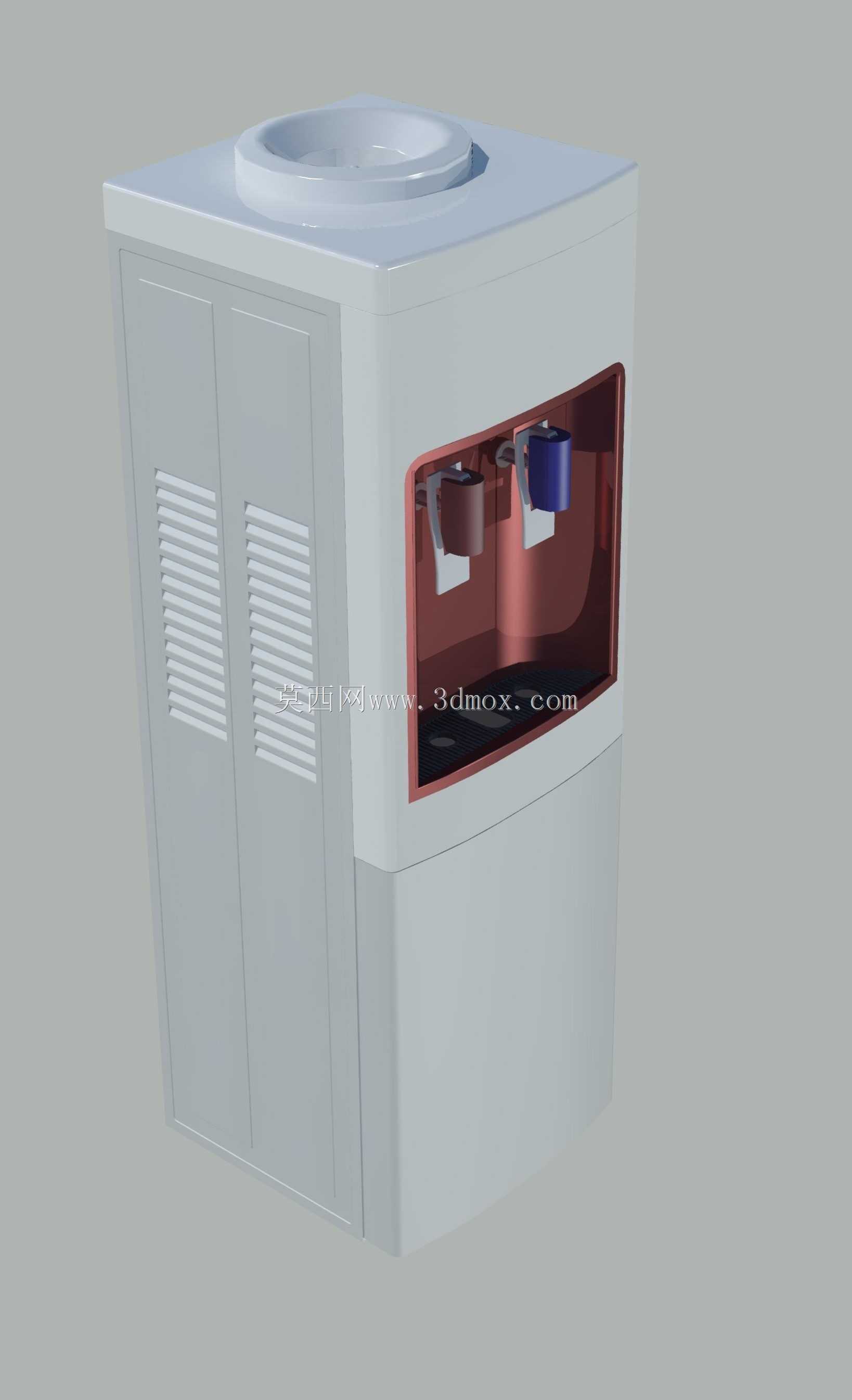

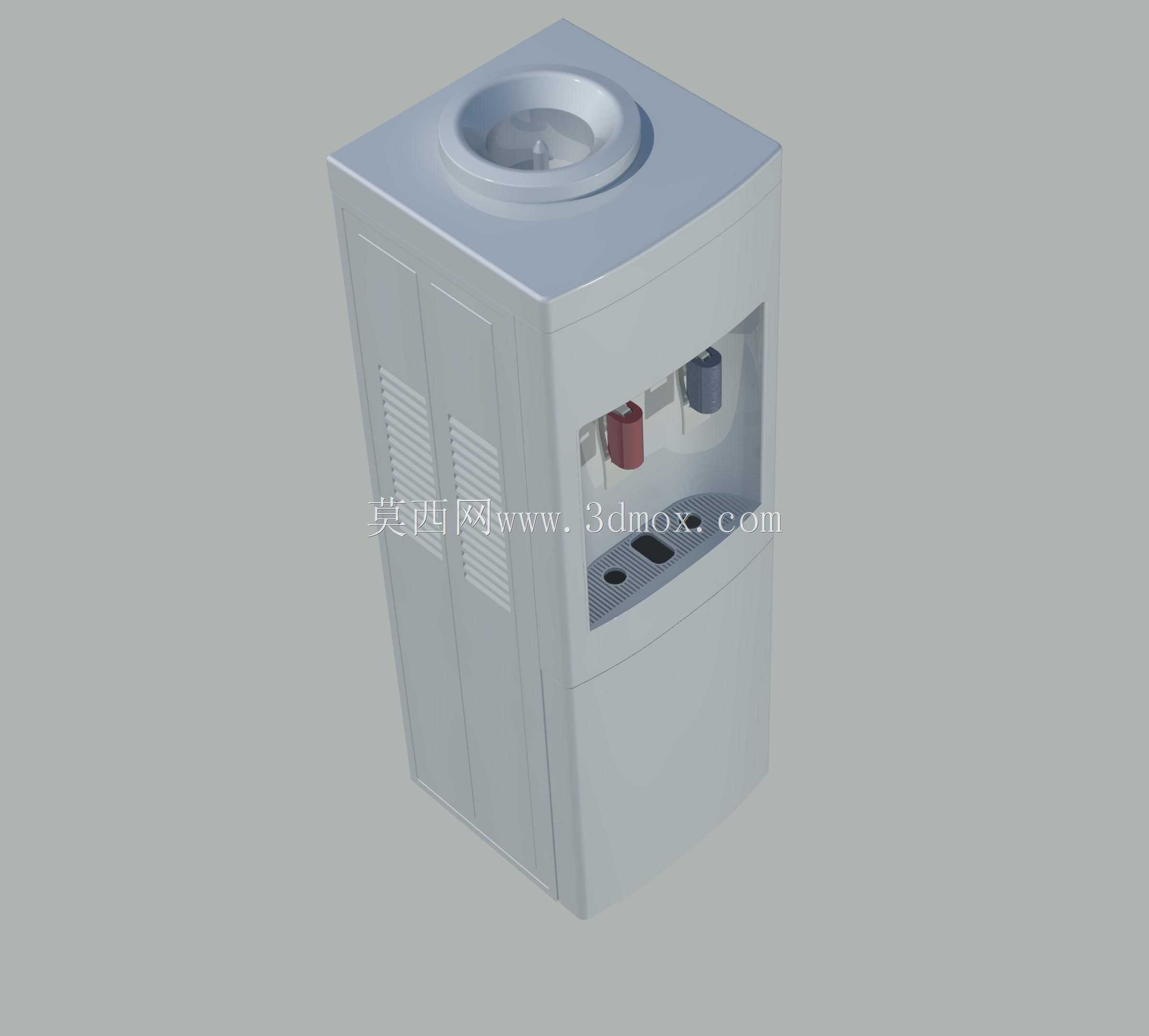

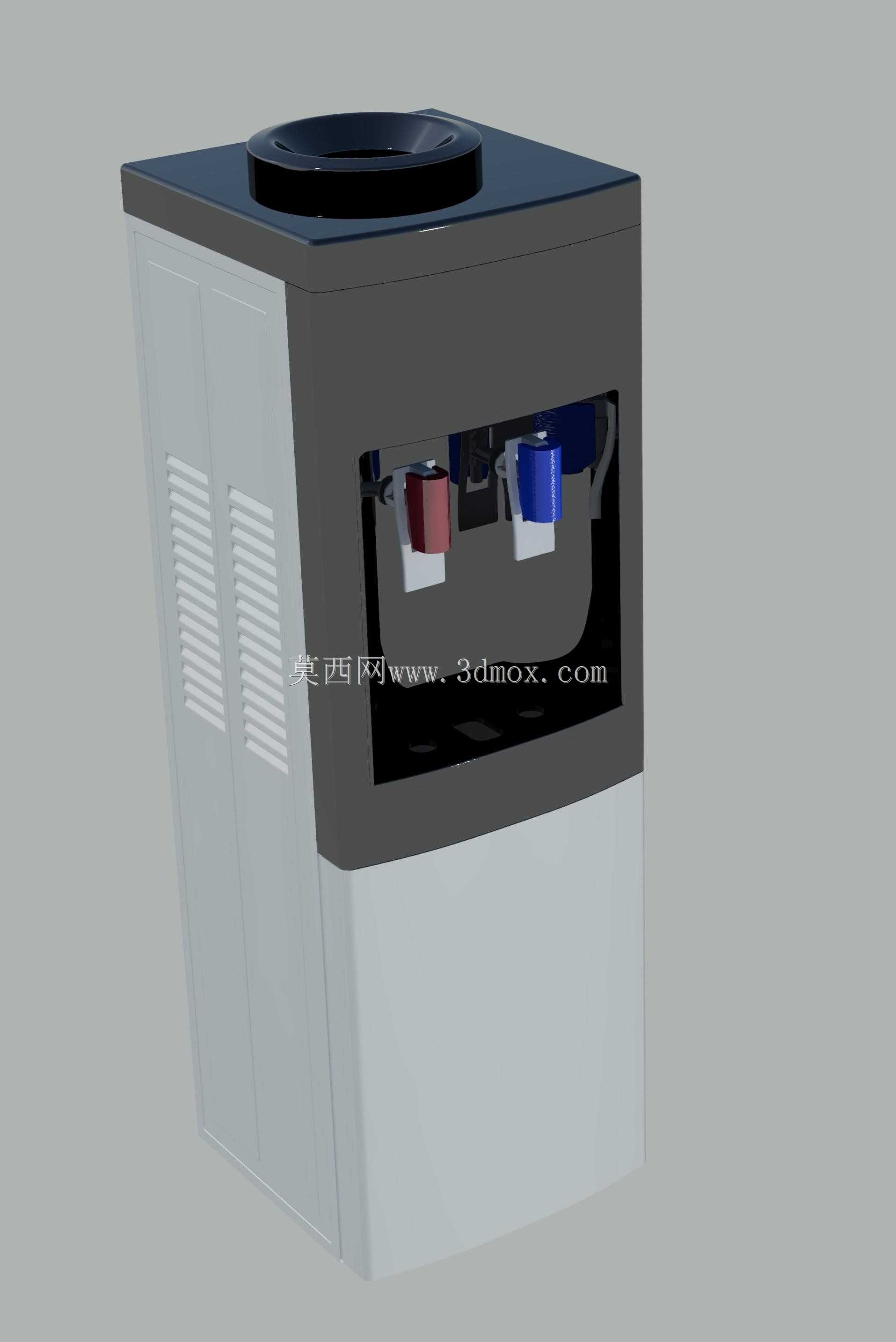

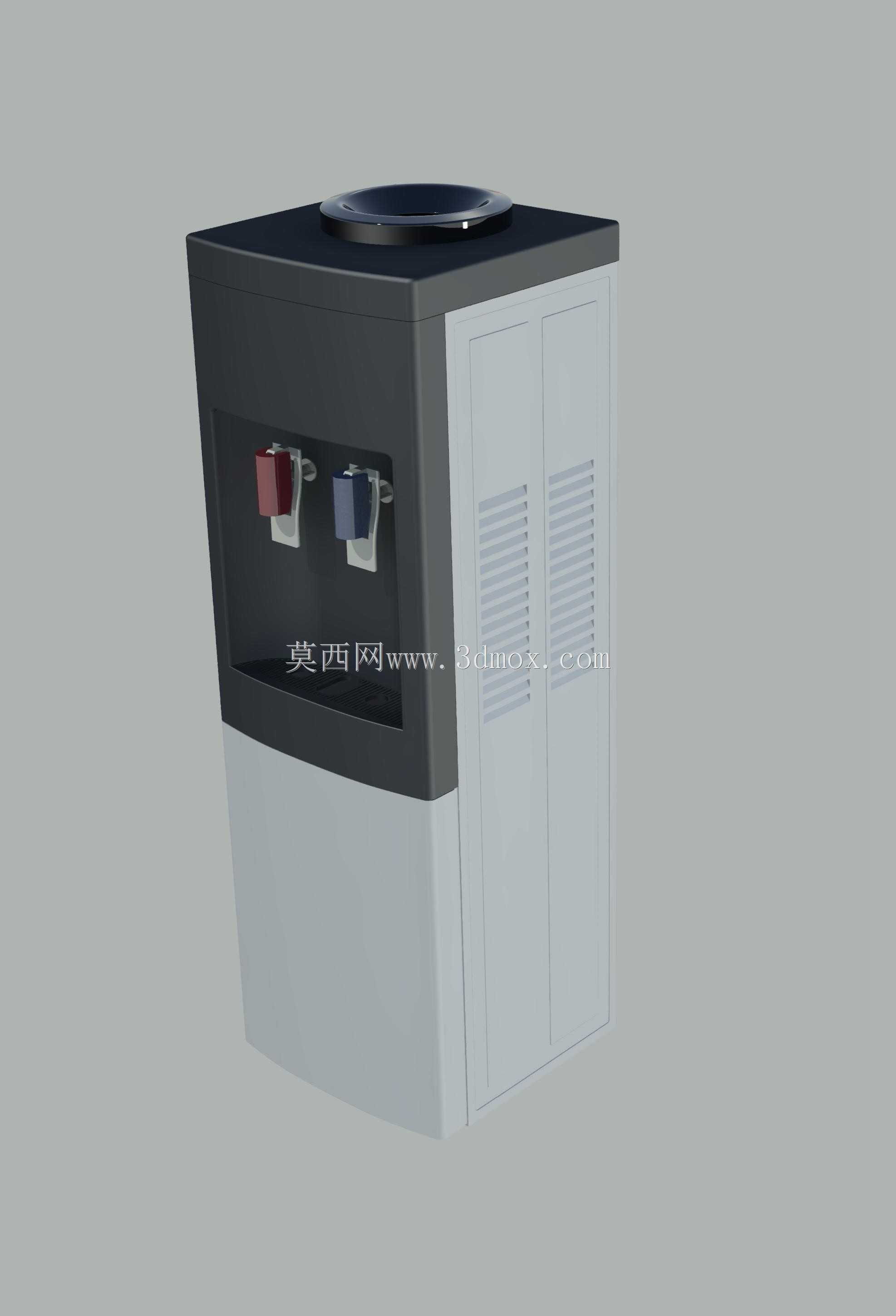

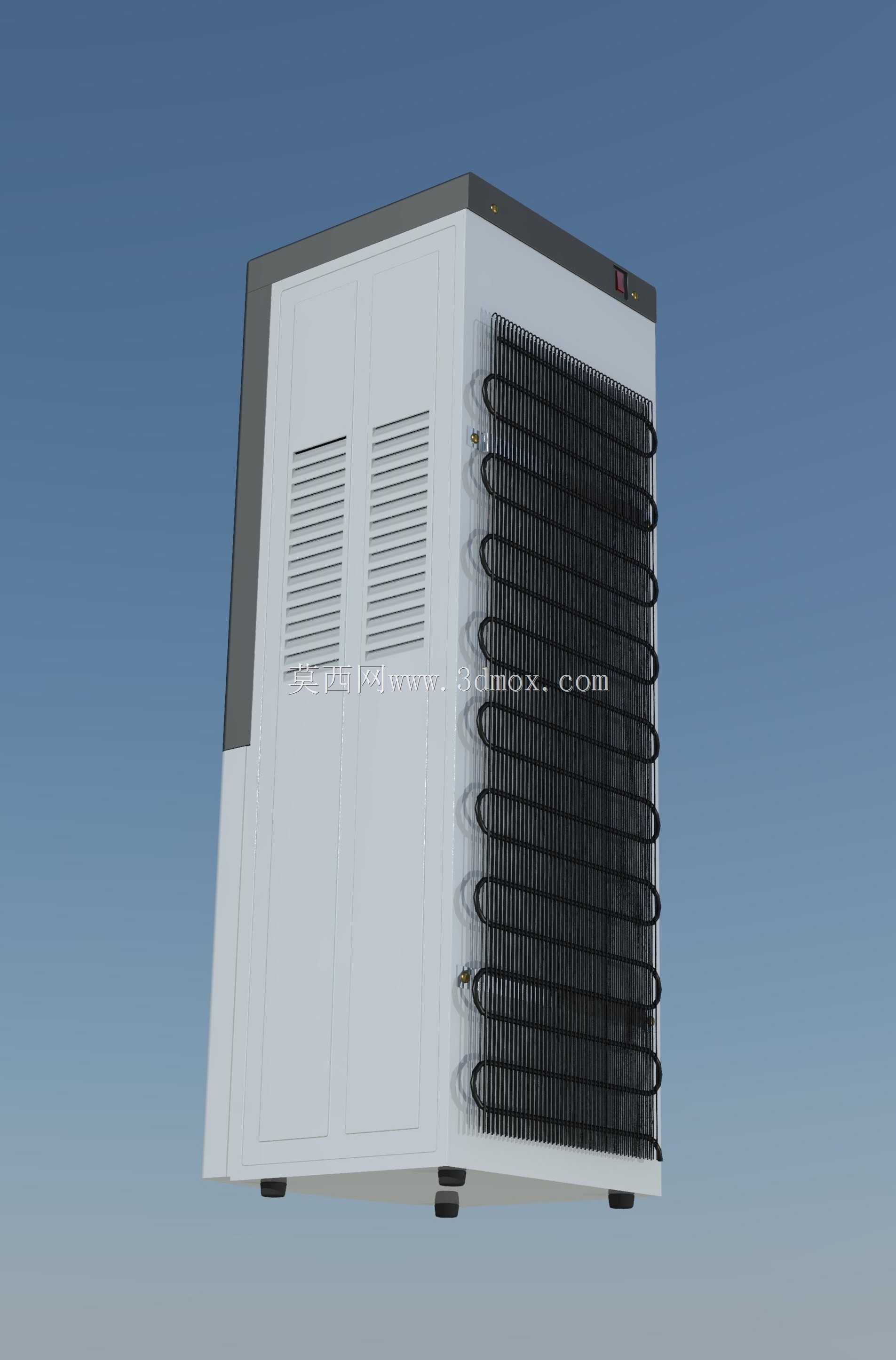

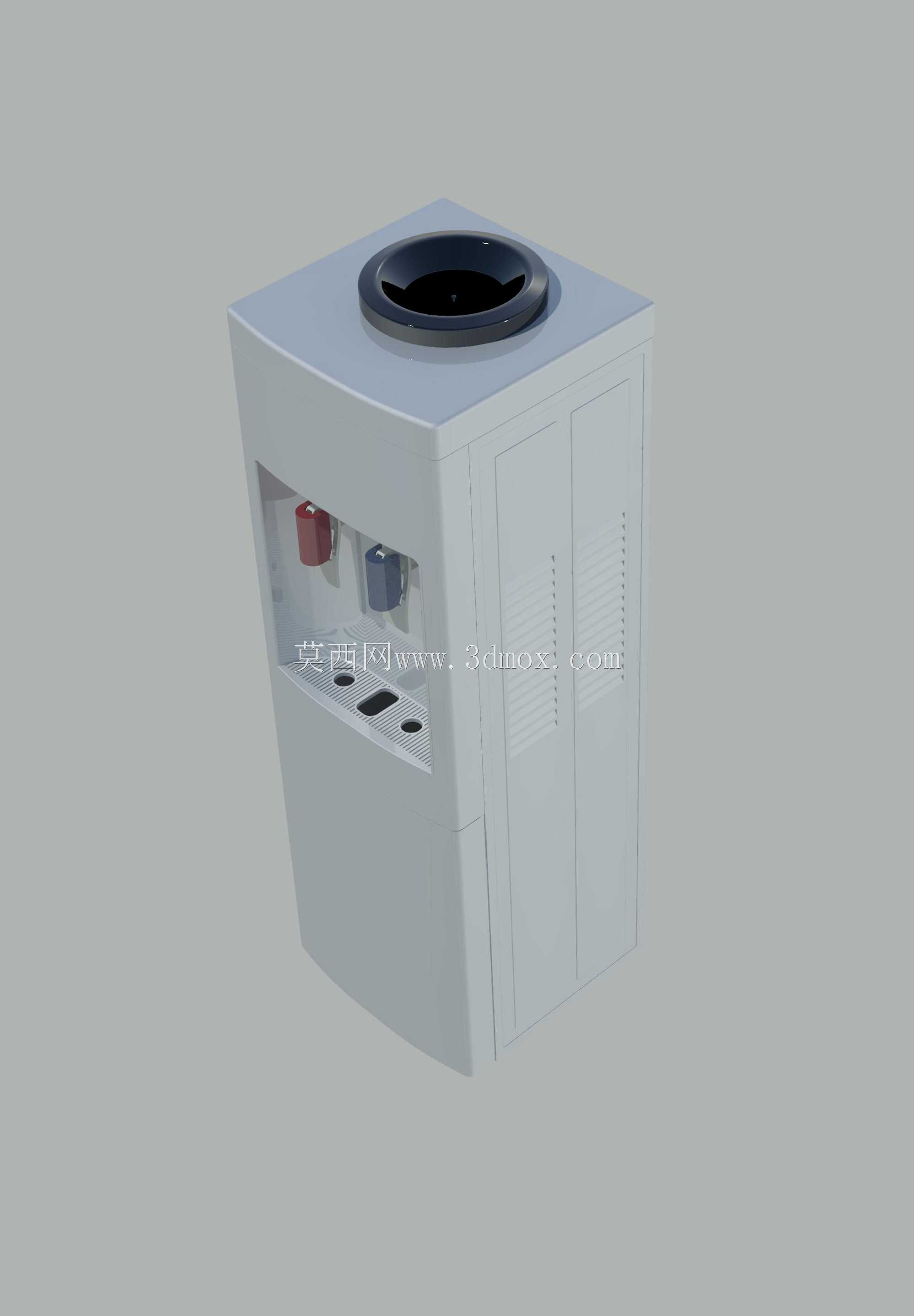

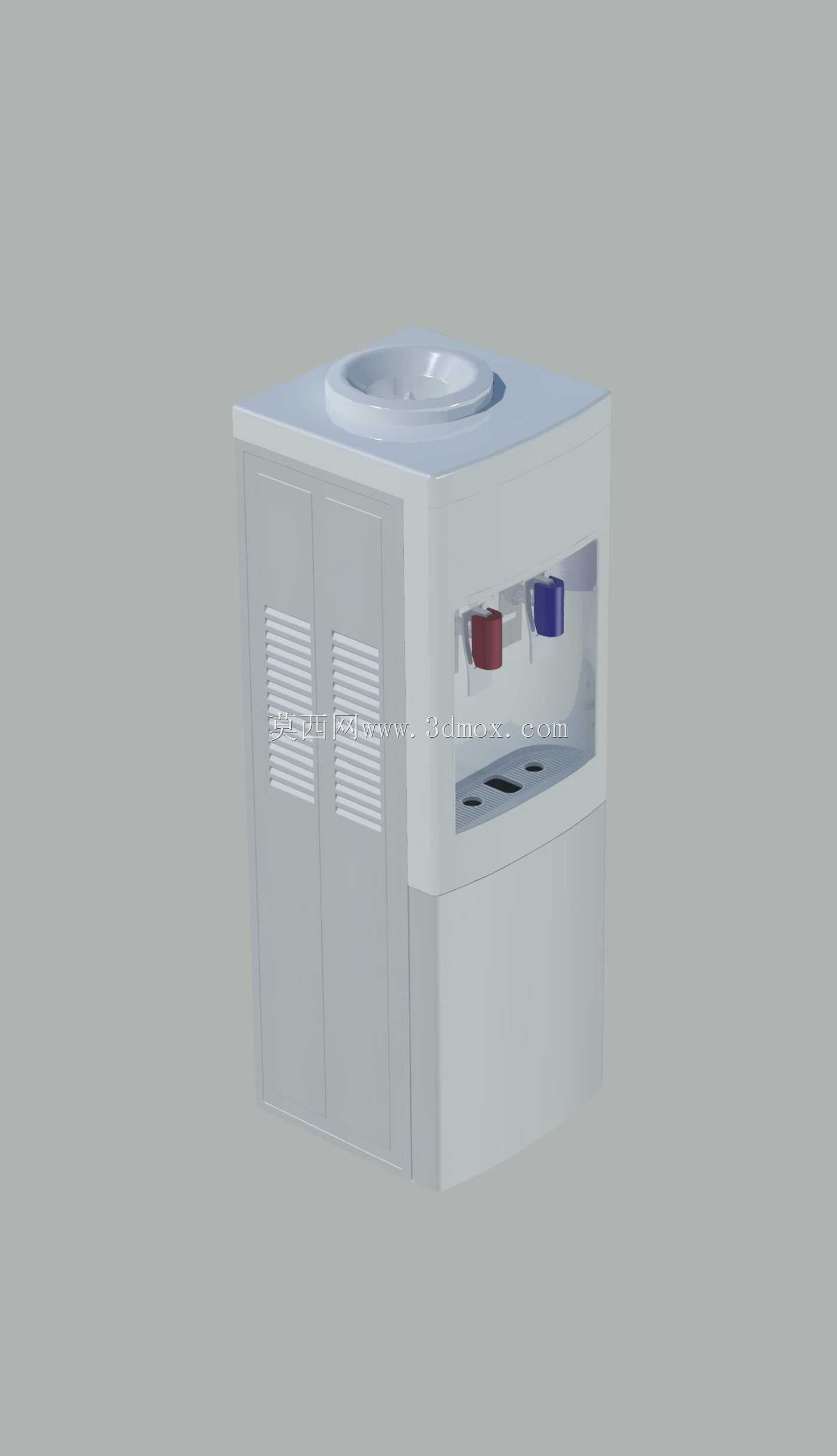

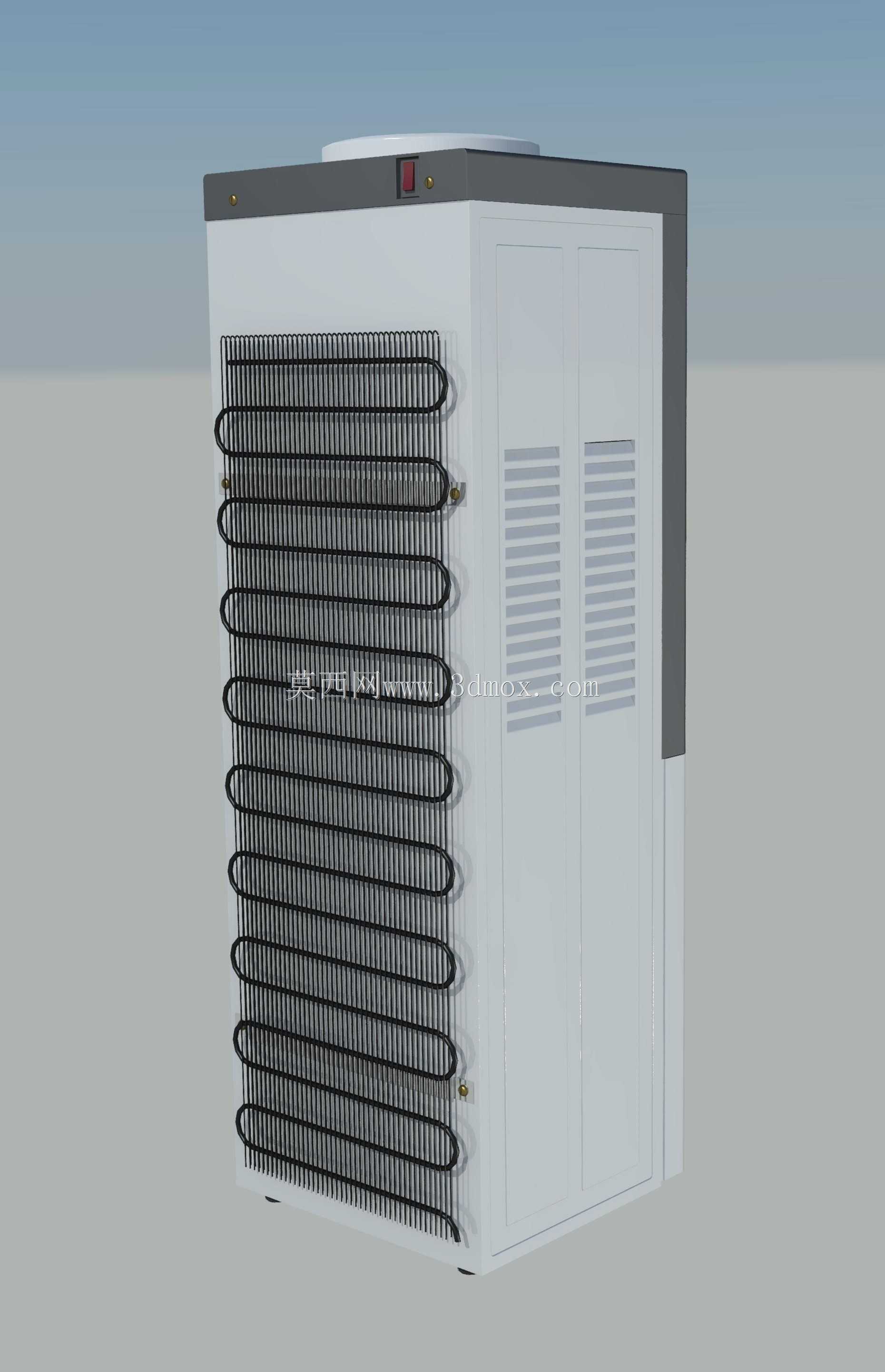

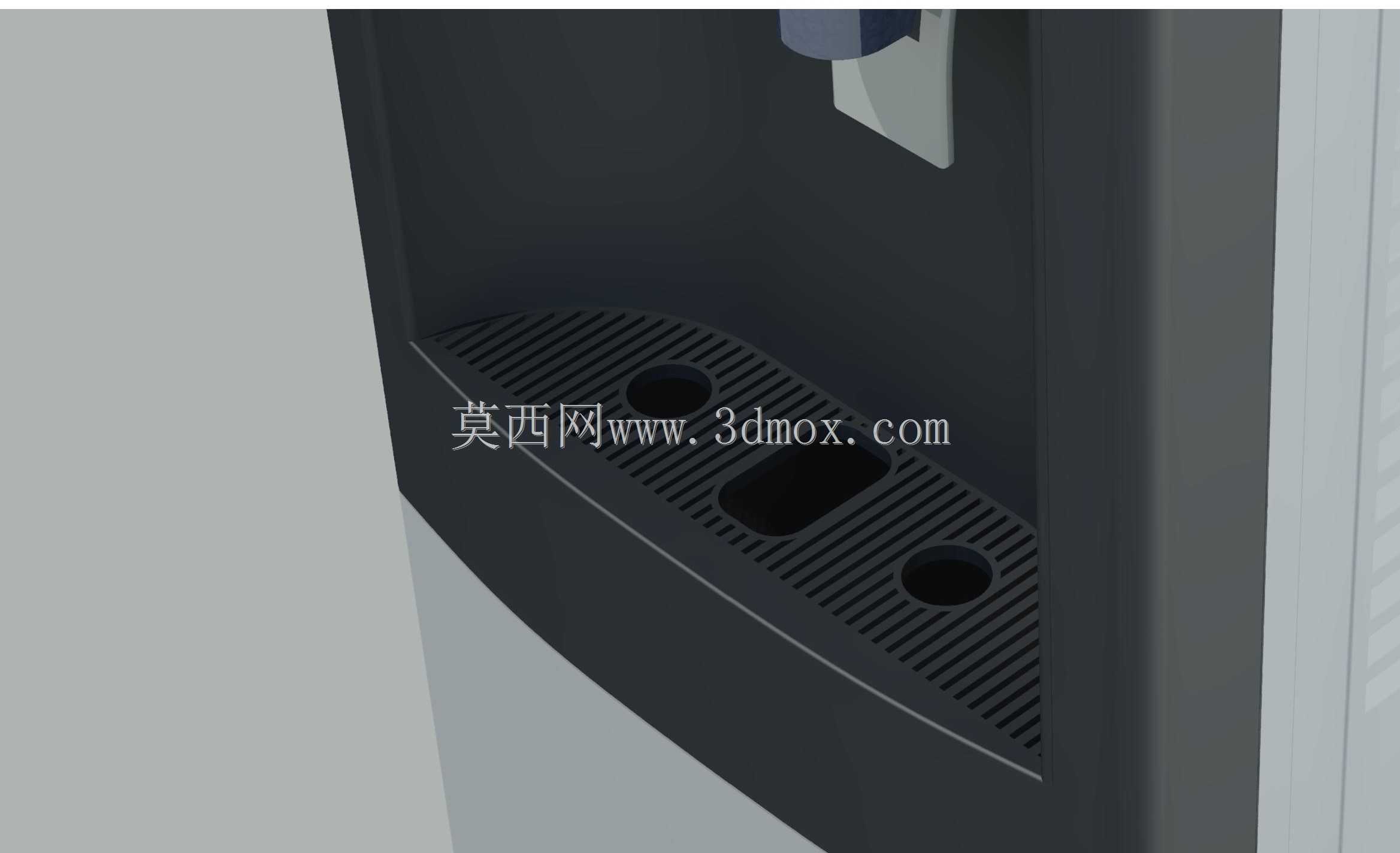

车间现场的水冷设备常年处在多粉尘、温湿度波动大的工况里，外壳拼接处的缝隙如果留得不合理，运行半年就会出现凝露渗入内部线路、粉尘堆积在散热鳍片缝隙的问题，这款立式水冷装置的结构设计刚好把这些现场暴露的隐患提前做了规避。侧面的通风格栅没有做整面冲孔，而是分成上下两段独立的冲压区域，每段格栅的冲孔角度都向内倾斜15度，外部飞溅的切削液、漂浮的金属粉尘很难直接飘进柜体内部，格栅和柜体侧板采用一体折弯成型，没有额外的拼接焊缝，不用额外打密封胶就能满足IP54的防护等级，省掉了后续组装时的密封工序，也避免了胶层老化开裂带来的防护失效风险。正面的操作窗口做了下沉式的边框设计，透明视窗和边框之间预留了0.2mm的公差带，装配时嵌入三元乙丙密封胶条刚好能被边框压紧，不会出现胶条外露被紫外线加速老化的问题，窗口内部预留的阀件安装位做了高低错落的定位凸台，冷热水管路的接头安装后不会互相干涉，后期维护更换阀件时不用拆掉周边的其他管路，单阀件的更换时间能缩短三分之二。顶部的圆形接口做了翻边强化处理，和外部循环管路对接时，翻边结构能分散接头处的应力，不会因为管路长期震动出现接口开裂漏水的问题，柜体底部的承重边做了双层折弯，内部填充的减震垫能完全卡在折弯形成的卡槽里，设备运行时的压缩机震动不会直接传递到地面，也不会出现减震垫移位的问题。柜体内部的安装导轨做了模块化的卡槽设计，换热芯体、循环泵、控制模块都能顺着卡槽直接滑入定位，不用在现场反复测量打孔，每个模块的固定孔位都做了长圆孔设计，装配时能抵消零件加工带来的累积公差，哪怕钣金件的折弯角度有半度的偏差，也能顺利完成装配，不会出现孔位对不上需要强行拧螺丝的情况，强行装配带来的应力变形问题也能完全避免。
