小型蒸汽压缩循环热交换器结构设计

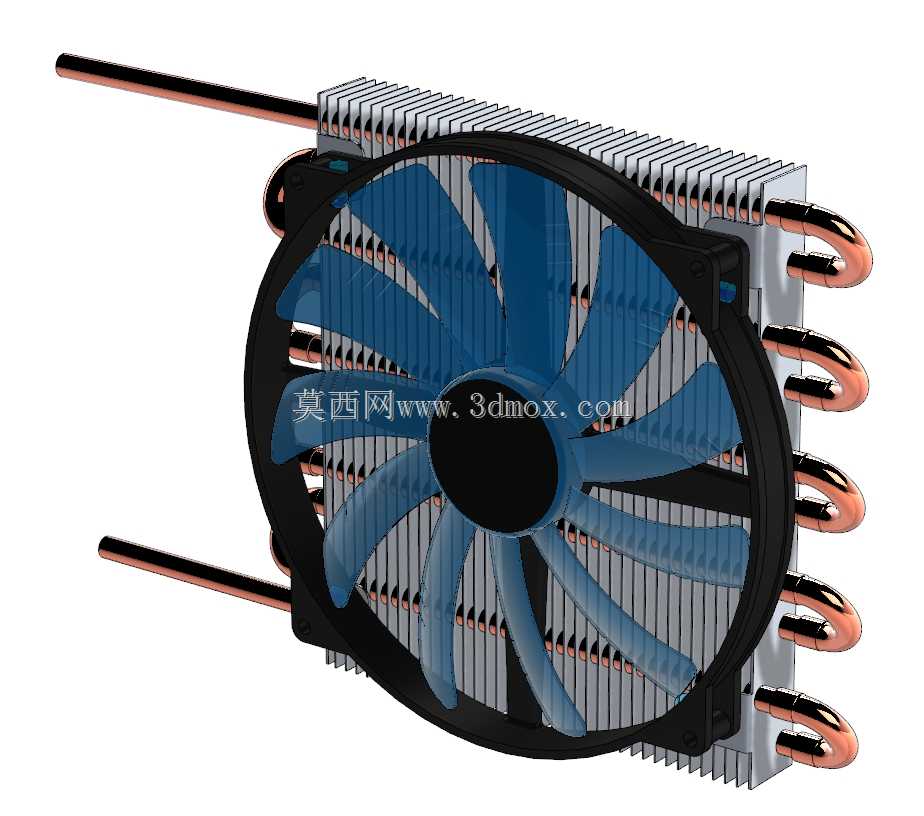

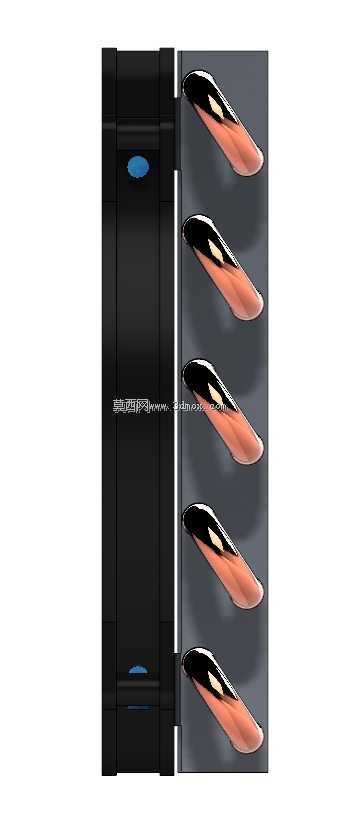

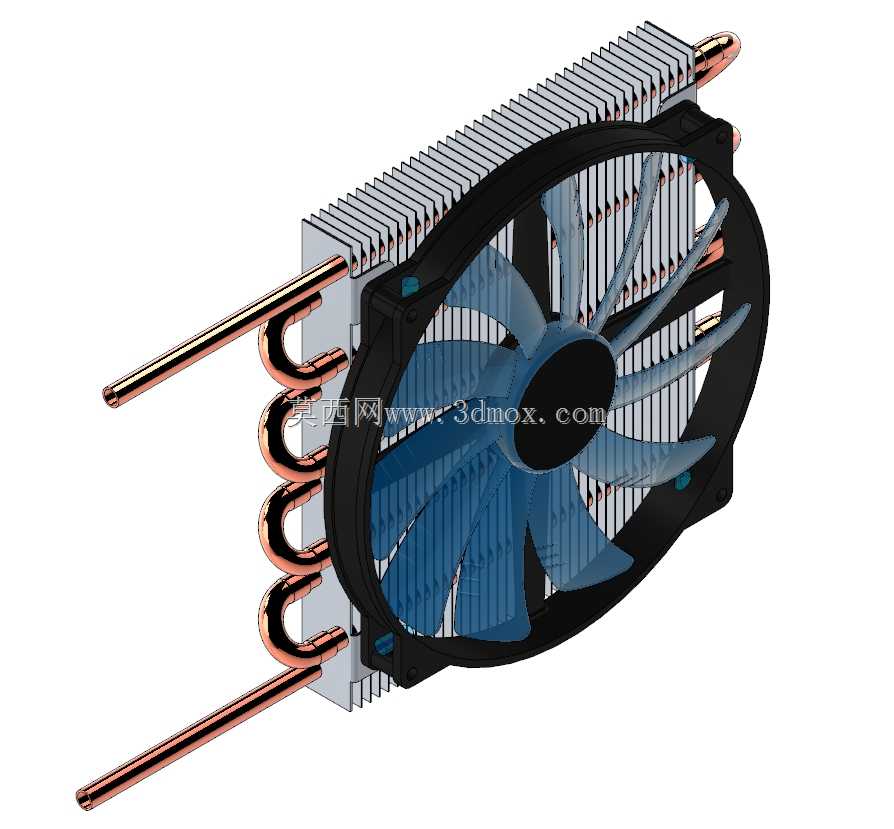

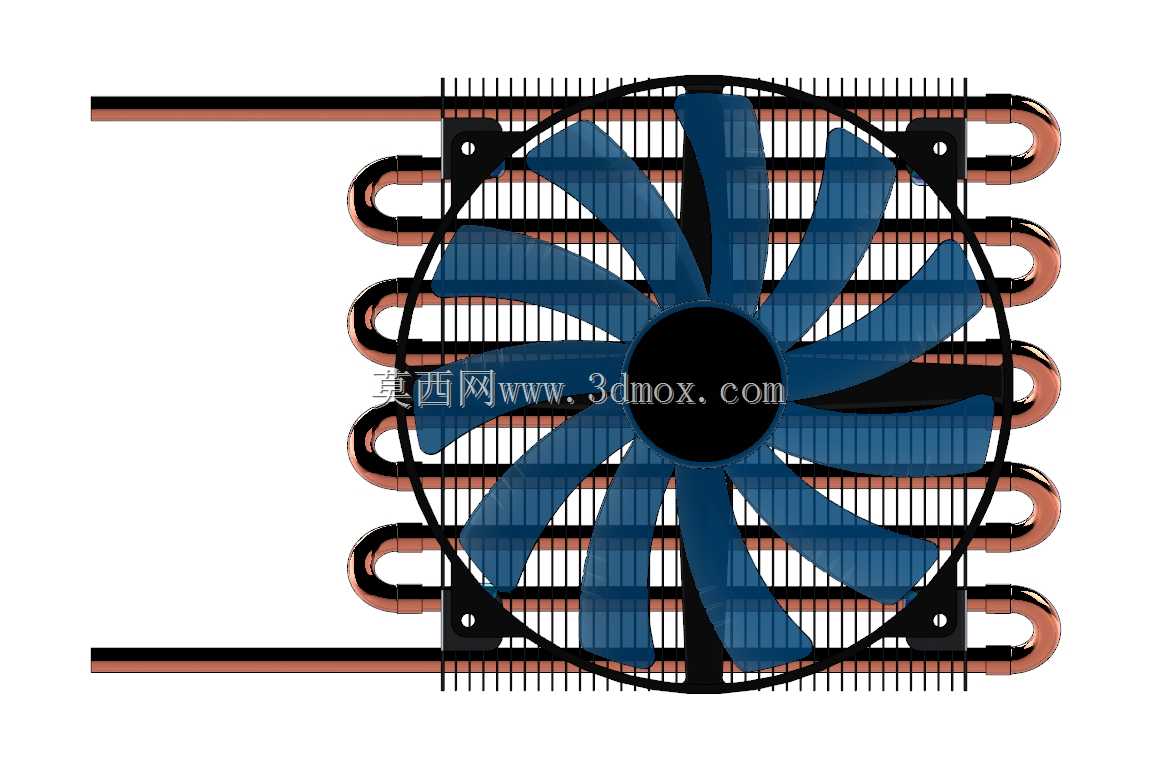

铜管与铝翅片的接触热阻控制是这类小型热交换器落地的核心痛点，常规穿片工艺容易因翅片冲孔公差波动导致铜管过盈量不足，运行一段时间后因热胀冷缩出现接触间隙，直接拉低换热效率。这款结构在设计时特意将铜管走线路径做了等曲率圆弧过渡，没有出现直角弯折，既避免了弯管处铜管壁厚减薄超标引发的冷媒泄漏风险，也让穿片工序的推进阻力更均匀，不会出现局部翅片倒伏变形的问题。散热风扇的扇叶曲面做了不等距错位排布，不是常规的等角度均分结构，能打散高速旋转时的气流脉动频率，降低运行时的啸叫噪音，扇叶边缘的薄边切角设计也能减少叶尖涡流损耗，让气流更集中地吹过铝翅片区域，不会出现边缘气流散逸的浪费。鳍片组的间距设置经过反复权衡，间距过小容易在潮湿工况下积灰凝露堵塞风路，间距过大又会减少有效换热面积，最终选定的间距刚好适配400W热容量的散热需求，搭配直径8mm的铜管，冷媒R-134a在管内流动时的阻力损失控制在合理区间，不会额外增加压缩机的负载。装配逻辑上，风扇固定架与鳍片组的卡扣位置做了导向斜角设计，组装时不需要额外对位，顺着斜角推到底就能完成锁附，卡扣的卡合量预留了0.2mm的公差余量，既能避免注塑件收缩导致的装配松动，也不会因为过盈量太大出现装配时卡扣断裂的问题。铜管伸出鳍片组的两端长度做了统一限位，后续对接系统管路时不需要额外裁切，直接焊接就能保证管路对接的同轴度，减少焊口泄漏的隐患。鳍片表面的冲压纹路不是装饰性设计，是特意做的紊流结构，气流吹过的时候会在鳍片表面形成微小紊流，破坏层流边界层，进一步提升换热效率，同时纹路的冲压深度控制在0.15mm，不会额外增加冲压模具的损耗，也不会导致鳍片平整度超差。
