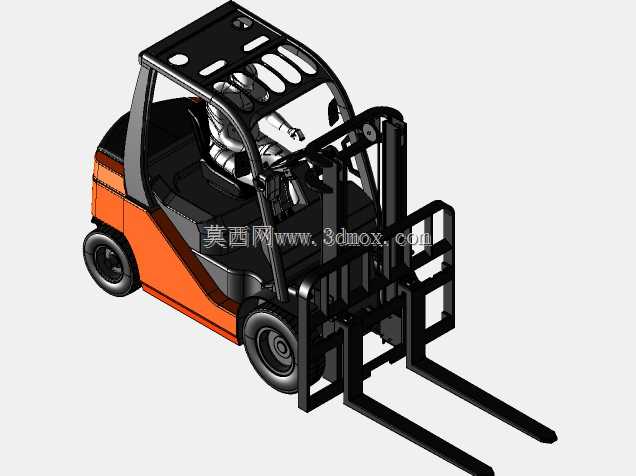

平衡重式内燃叉车整机结构设计方案

厂区窄通道满载转向时的侧倾隐患，是这款平衡重式叉车结构设计阶段最先锚定的核心约束。后轮转向节的主销内倾角刻意做了1.2度的偏移补偿，抵消满载3吨时后桥载荷转移带来的轮胎偏磨，转向桥与车架的连接支座没有采用常见的整体铸钢件，而是拆分成三个可单独更换的锻件模块，哪怕日常作业中被托盘磕碰导致支座变形，也不用整体更换后桥总成，单块配件的更换成本能压缩到原结构的五分之一。门架的槽钢截面做了局部加厚处理，加厚区域刚好对应货叉起升最大高度时的滚轮受力点，槽钢内侧的滚轮滑槽没有做通长的淬火处理，只在滚轮往复运动的两个极限位置做了200mm长度的表面淬硬，既避免通长淬火带来的槽钢焊接变形，又能把滚轮接触区域的耐磨寿命提升三倍以上。护顶架的顶棚开孔不是随意排布的装饰结构，长圆孔的间距刚好匹配厂区常见的顶部管线架设高度，哪怕叉车在货架通道内行驶时顶部剐蹭到消防管线，弧形的孔边也不会勾挂管线外层的保温层，顶棚边缘的翻边高度做了15mm的下压处理，雨天室外作业时雨水会顺着翻边流向车身两侧，不会滴落到驾驶员的操作区域。座椅的安装底座预留了三个不同档位的调节孔位，适配不同身高的驾驶员操作视野，油门踏板的踩踏行程做了15度的倾角优化，长时间作业时脚踝的弯曲角度刚好处于人体工学的舒适区间，不会因为持续踩踏带来关节劳损。货叉的挂钩与叉体的连接位置做了圆弧过渡，没有采用直角焊接结构，避免满载时应力集中导致叉体根部断裂，挂钩的配合面预留了0.2mm的间隙，日常更换不同长度的货叉时不用敲击就能顺利拆装，哪怕挂钩磨损后也能通过调整垫片补偿间隙，不用整体更换货叉组件。车身侧面的覆盖件采用卡扣与螺栓混合的固定方式，日常检修液压管路时只需要掰开对应位置的卡扣就能掀开覆盖件，不用把整个侧围全部拆下，覆盖件内侧贴了2mm厚的阻尼胶块，能抵消发动机工作时带来的钣金共振，降低驾驶室内的低频噪音。
