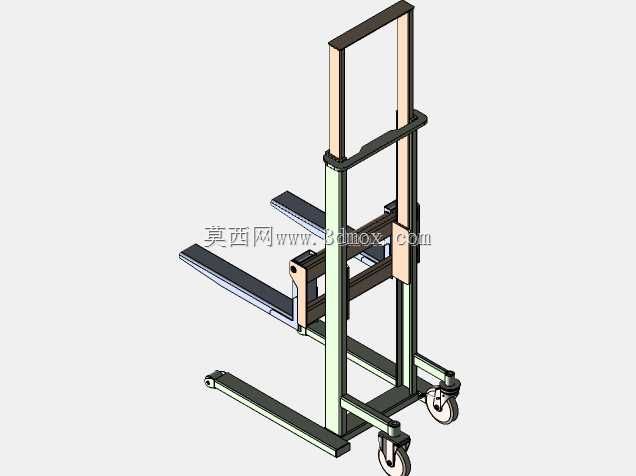

无动力手动液压堆高升降搬运设备

仓储车间窄通道作业场景里，常规电动堆高设备转弯半径大、充电维护成本高，无动力手动堆高设备的结构适配性一直是现场落地的核心考量点。门架立柱采用C型冷弯型钢截面，辊轧成型后做内槽铣边处理，槽口平行度公差控制在0.2mm每米范围内，避免升降过程中滚轮卡滞、偏载磨损的问题，滚轮采用尼龙包胶材质，硬度控制在邵氏85度，既保证滚动顺滑度，又不会在立柱表面压出凹痕，长期使用后门架不会出现升降卡顿的隐患。货叉部分采用分体式焊接结构，叉臂选用6mm厚热轧钢板折弯成型，折弯处做R5圆角过渡，避免应力集中导致的叉臂变形，叉臂与滑架的连接采用插销式快拆结构，插销配合间隙控制在0.1mm以内，既保证货叉晃动量在允许范围内，又能根据不同托盘规格快速调整叉间距，适配仓储现场多种非标托盘的搬运需求。底部行走轮采用前小后大的布局，前轮为直径80mm的聚氨酯万向轮，后轮为直径120mm的定向尼龙轮，轮架安装座与底架的焊接处做加筋处理，筋板厚度8mm，满焊后做去应力退火，避免重载情况下轮座开焊变形，底架前端的支撑腿做下探式设计，离地间隙控制在30mm，既保证过障能力，又能在货叉升至最高位时提供足够的抗倾覆力矩，额定载重下前倾稳定性系数达到1.25，满足仓储作业的安全要求。液压提升单元的安装位做了嵌入式设计，泵体藏在两门架立柱中间的空腔内，既避免作业过程中碰撞损坏泵体，又能让整体结构更紧凑，手动摇杆的安装角度做了多轮调试，最终锁定在与水平方向成42度夹角，操作人员站立状态下施力最顺手，单次按压行程对应的提升高度经过匹配，不会出现空行程过大或者按压费力的问题。链条传动部分采用双排板式链条，链条张紧机构设置在滑架两侧，张紧调节螺栓采用细牙螺纹，调节精度可达0.5mm，能保证两侧链条张紧度一致，避免滑架升降过程中出现倾斜，货叉载物时不会出现货物侧滑的风险。整体结构没有多余的装饰性部件，所有外露的棱角都做了倒钝处理，焊接处打磨平滑后做喷塑处理，既提升耐锈蚀能力，又避免作业过程中剐蹭操作人员，完全适配车间、仓库内的日常堆垛、短距离搬运作业需求，窄通道内转弯灵活，不需要额外的动力源，维护成本极低。
