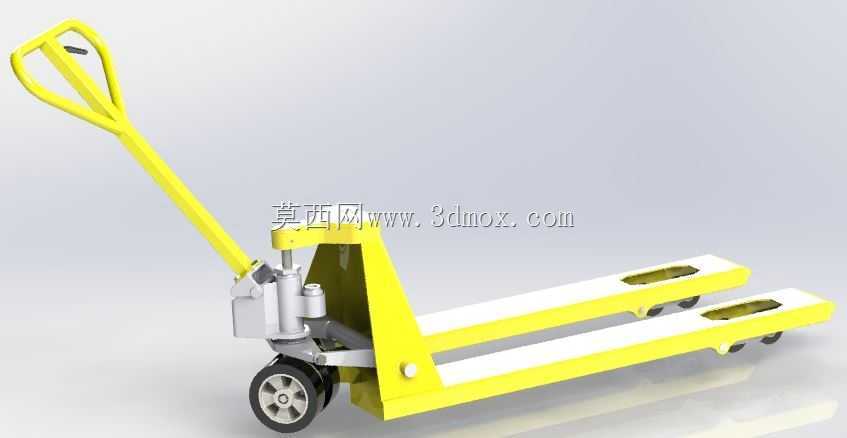

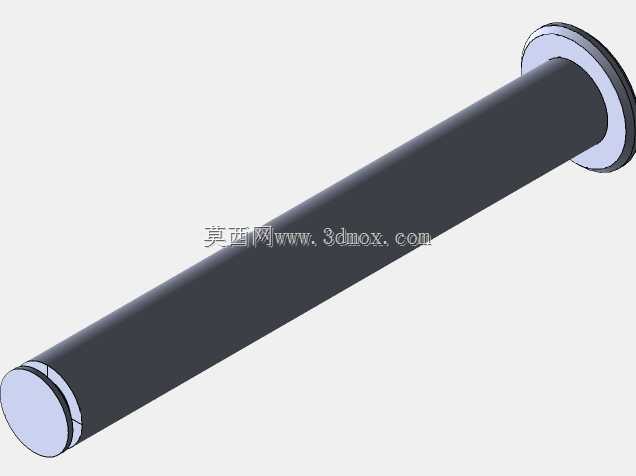

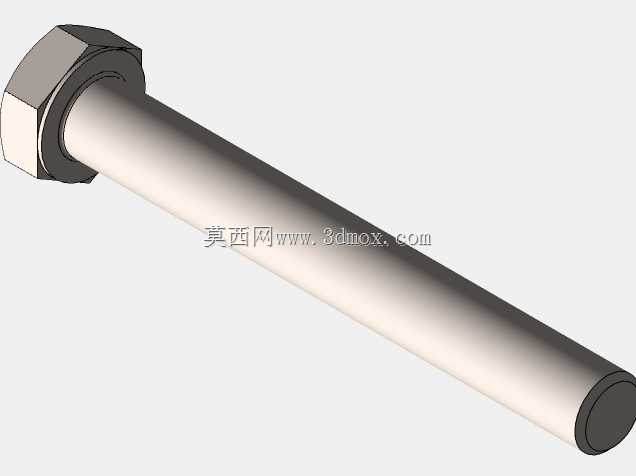

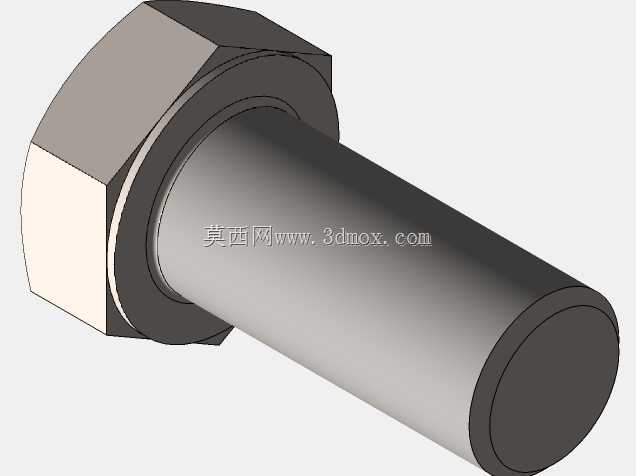

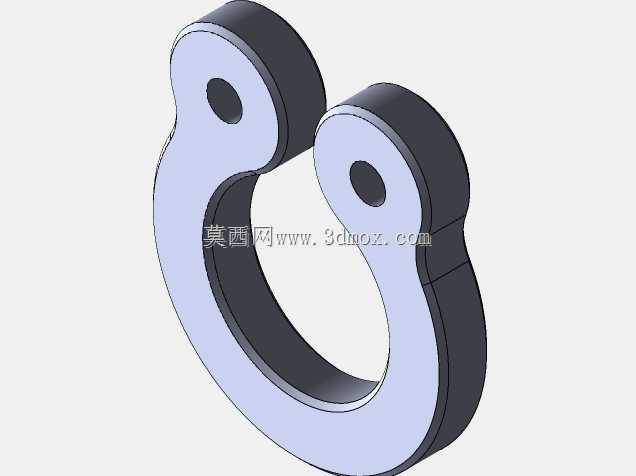

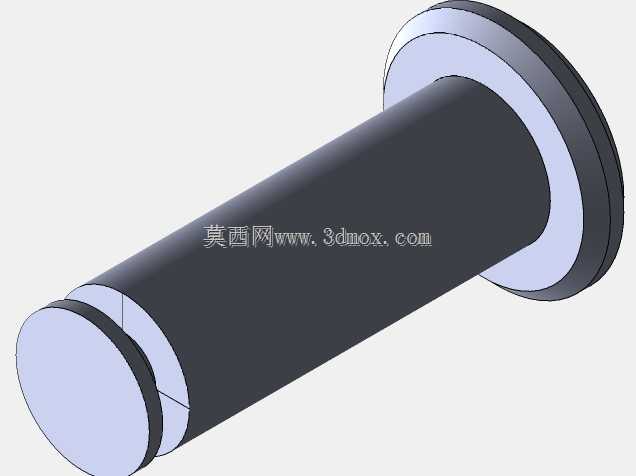

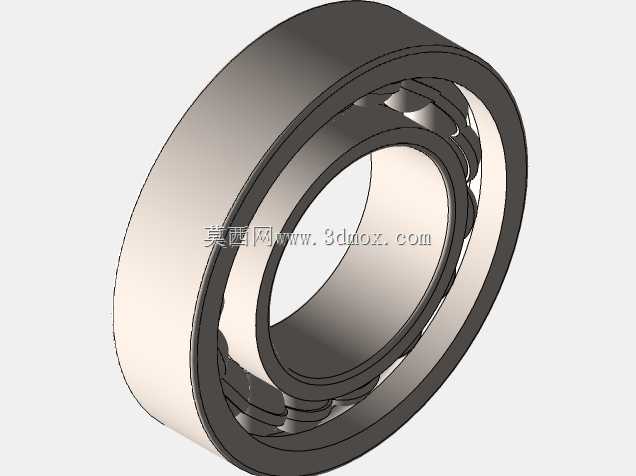

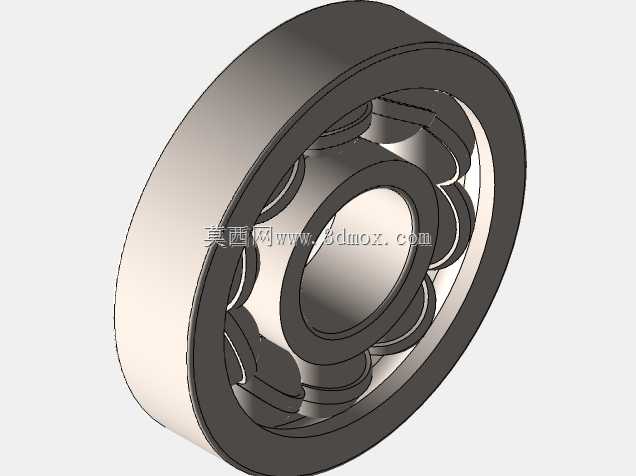

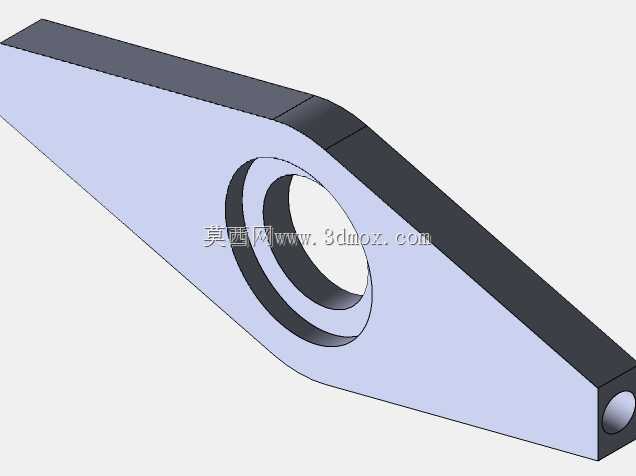

手动液压托盘搬运车结构设计展示

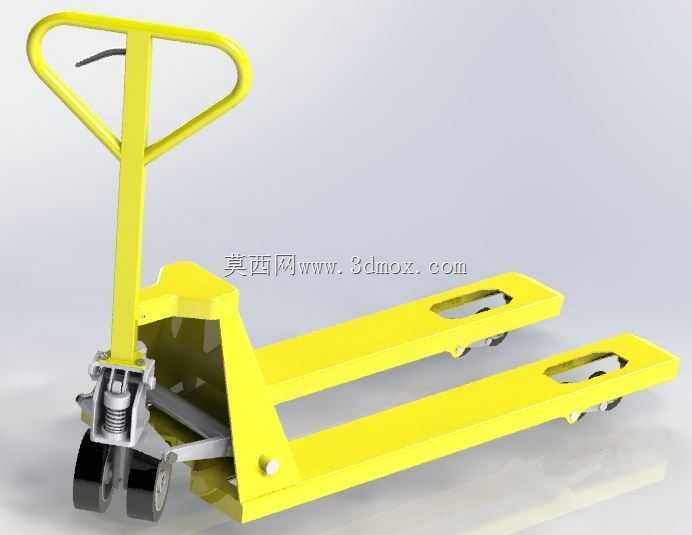

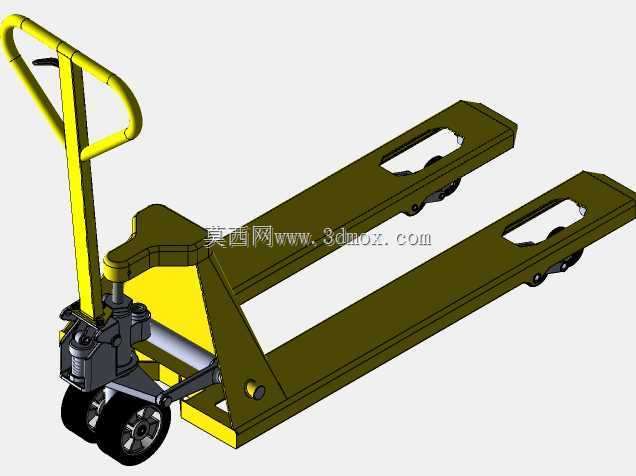

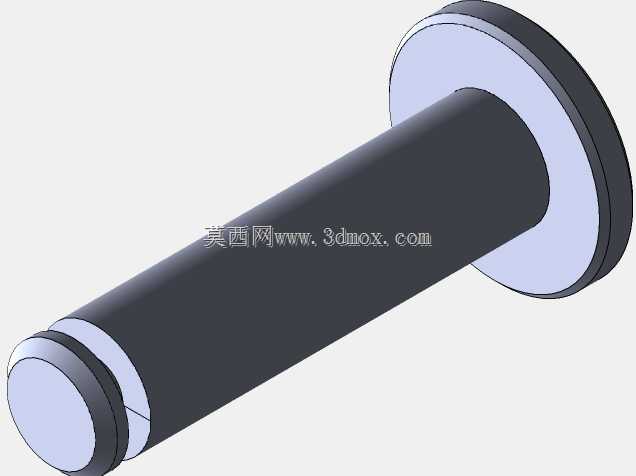

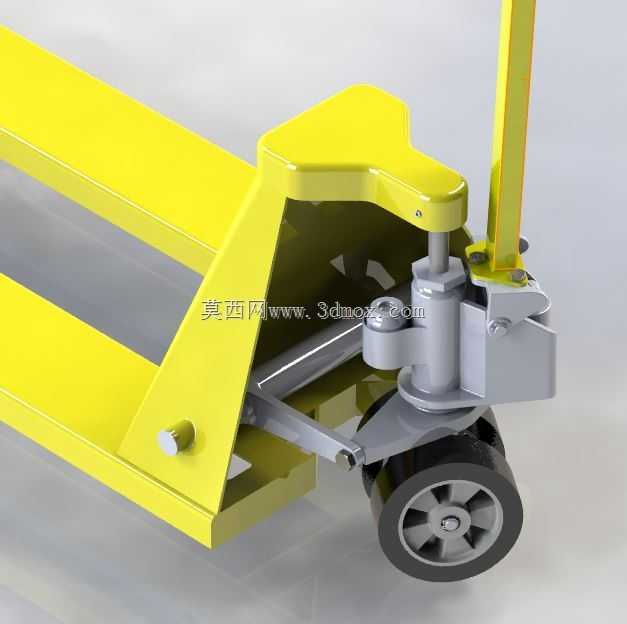

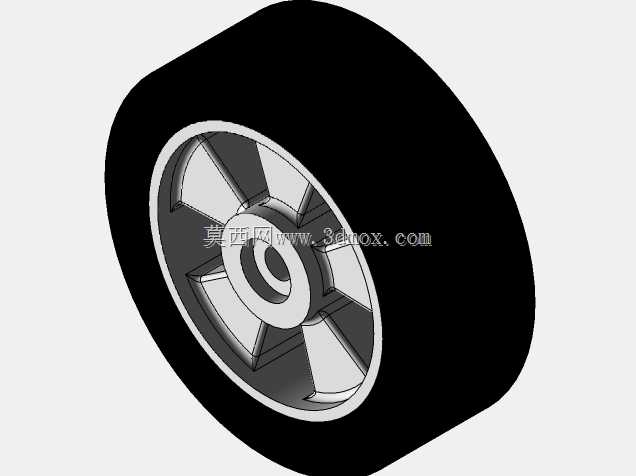

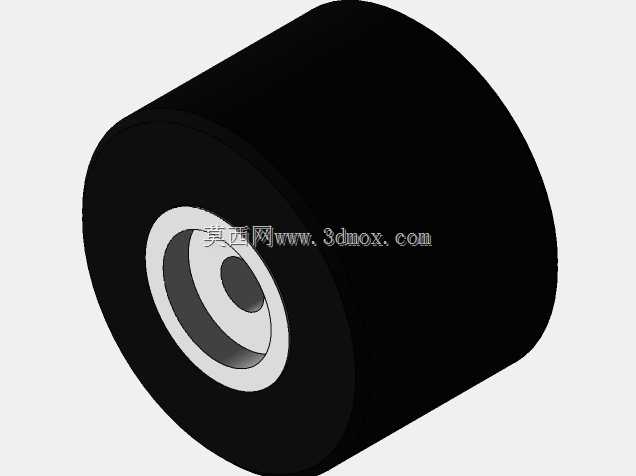

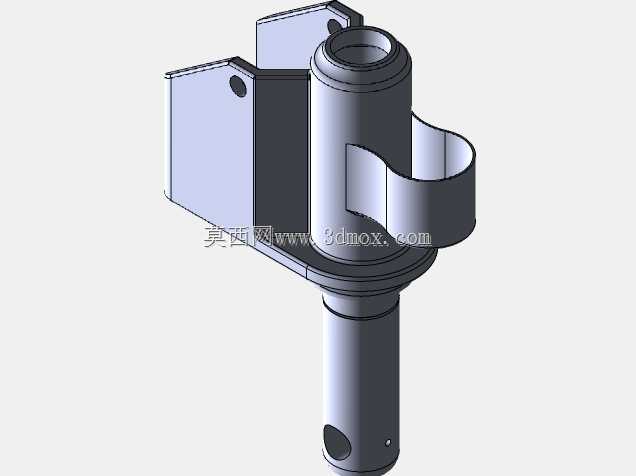

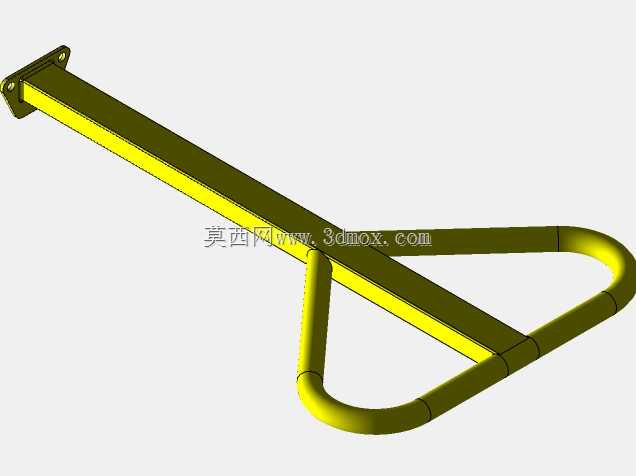

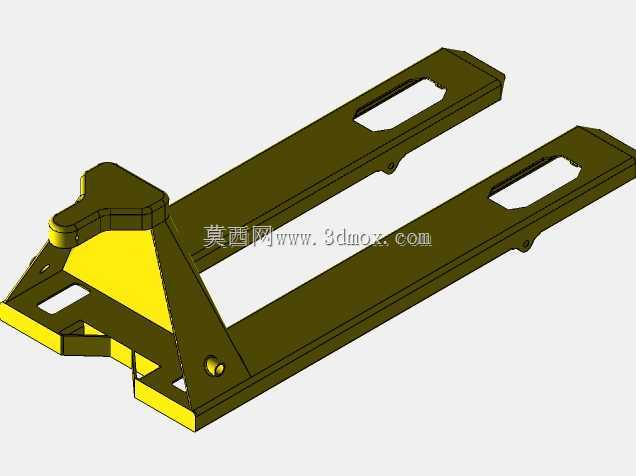

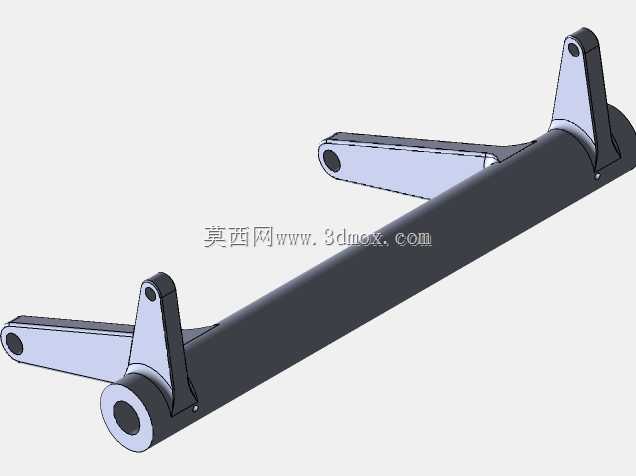

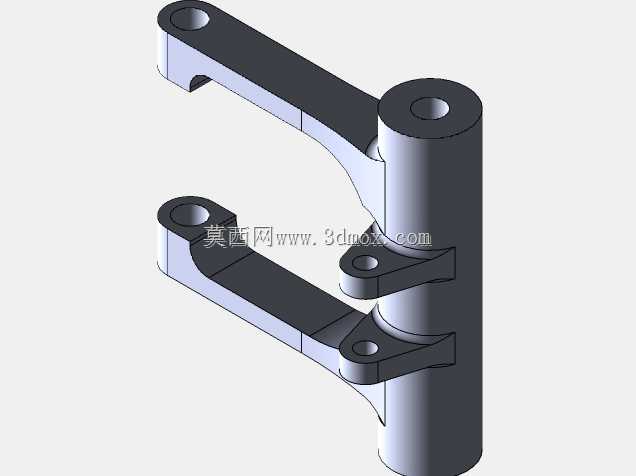

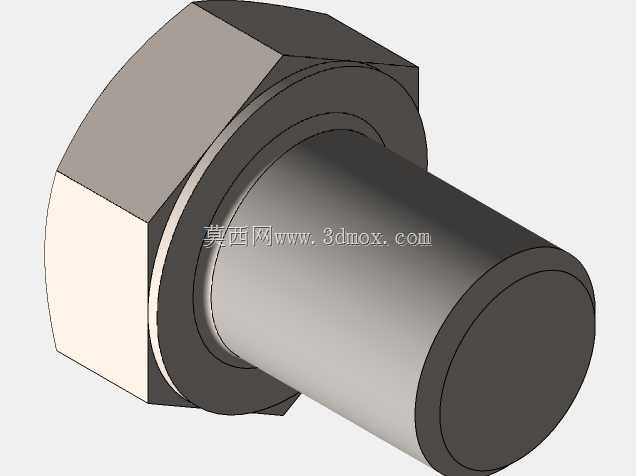

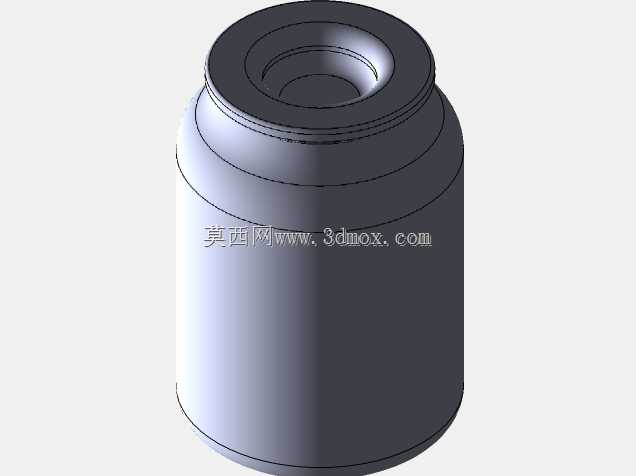

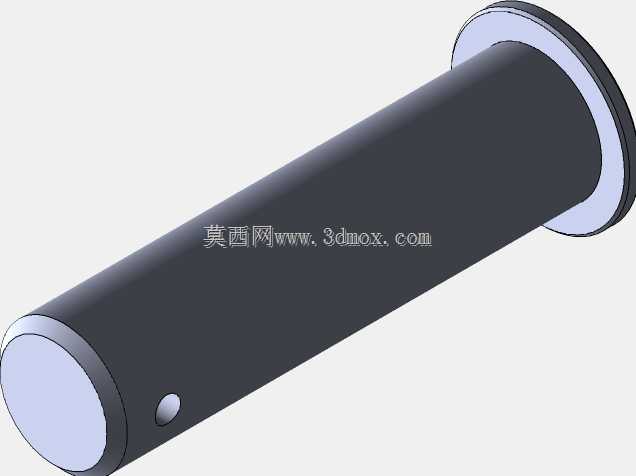

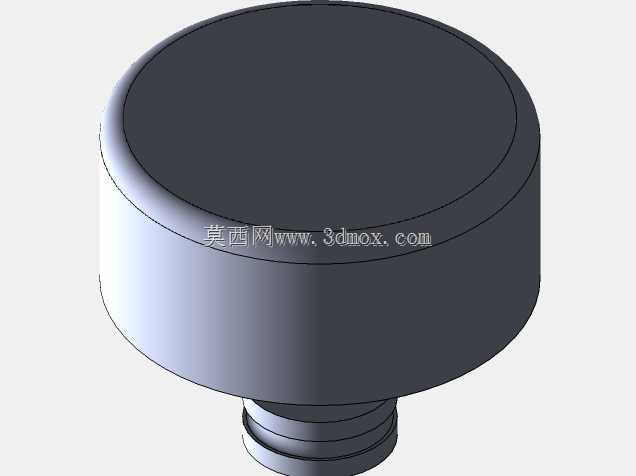

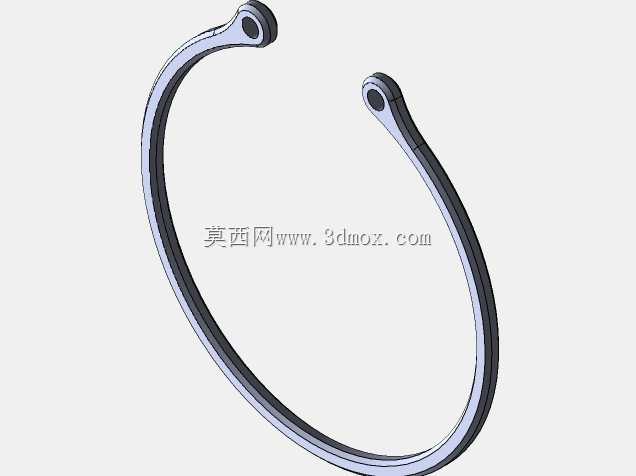

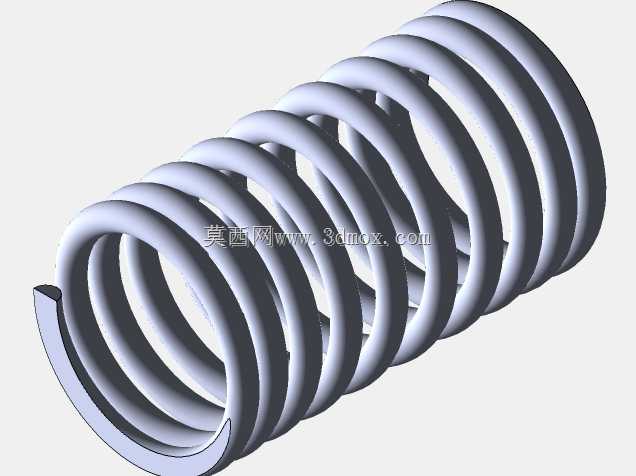

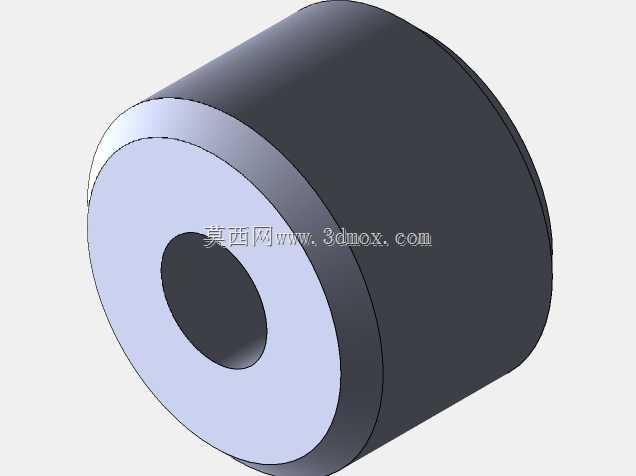

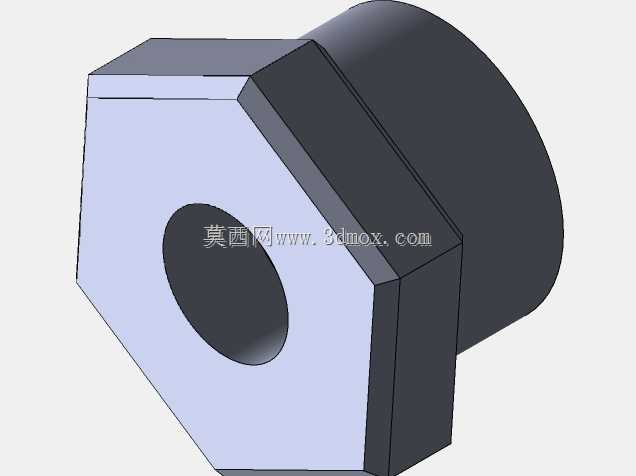

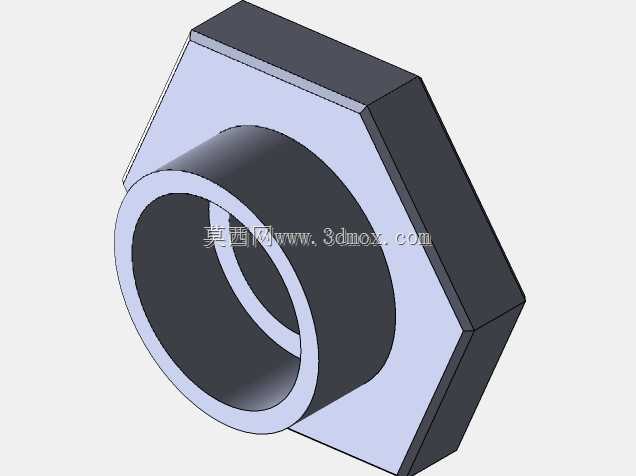

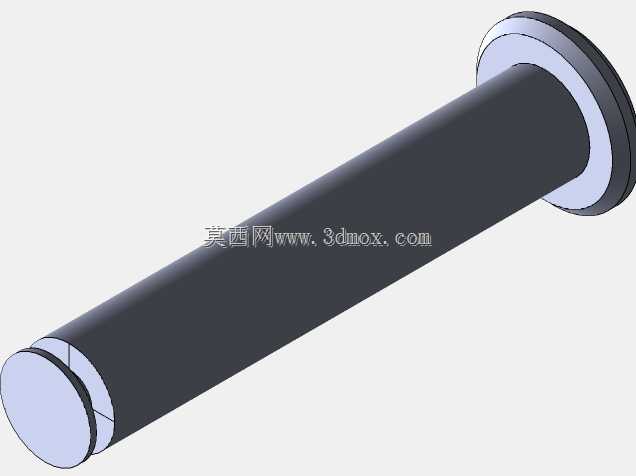

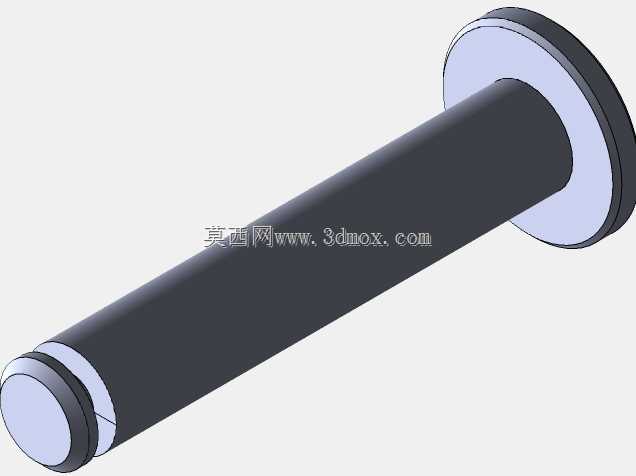

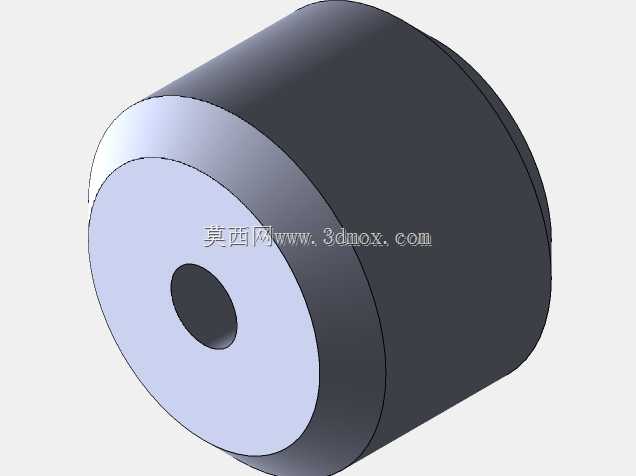

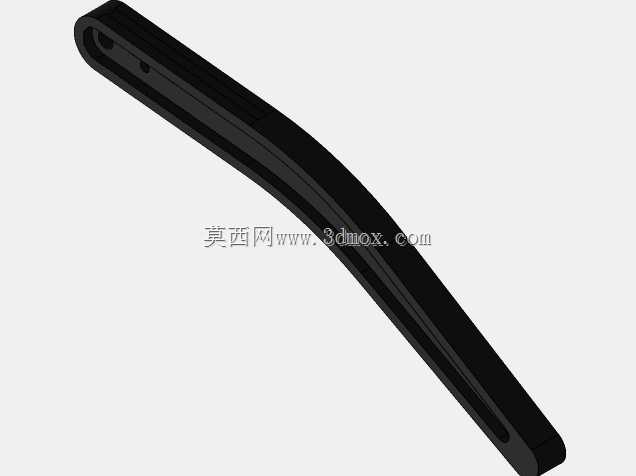

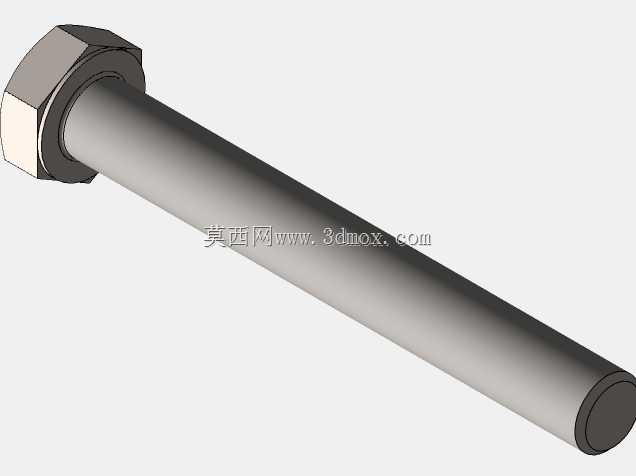

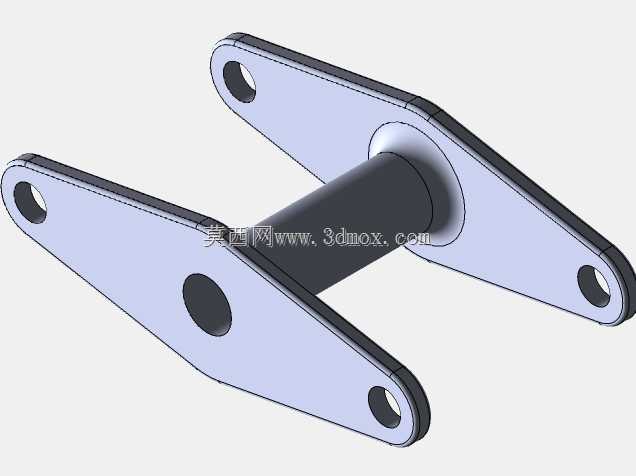

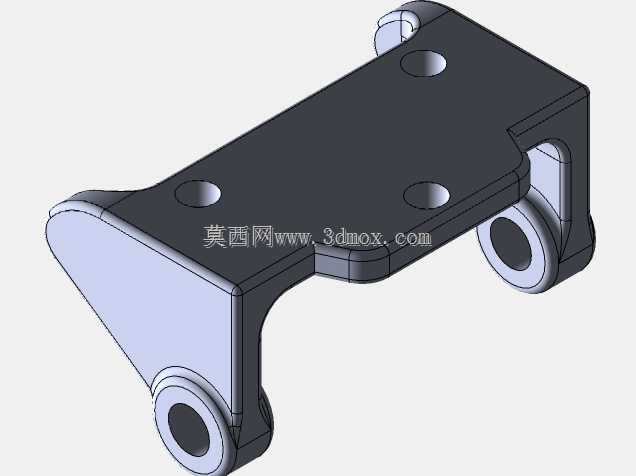

车间日常转运托盘货物时，常规手动搬运车常出现货叉前端卡滞托盘、重载下压时泵体渗油、转向轮偏磨的问题，这款托盘车的结构设计刚好针对这些现场痛点做了针对性调整。货叉的承载面做了1.2度的微倾角处理，空载推入托盘时前端不会剐蹭托盘底部木方，叉尖处的圆弧过渡半径比常规款大8mm，推入时不需要反复调整对位，哪怕是变形的旧托盘也能顺利插入。液压泵的安装座做了嵌入式定位设计，泵体与车架的连接面增加了0.5mm的橡胶缓冲垫，重载泄压时不会出现金属磕碰的异响，也能避免长期震动导致的密封件错位渗油。转向立柱与车架的连接轴采用了自润滑铜套，不需要定期打黄油，在多尘的仓储环境下也不会出现转向卡滞的问题，立柱的握把角度做了15度的后倾调整，操作人员推行时手腕不需要刻意弯折，长时间作业的疲劳度明显降低。前轮的轮架做了加宽处理，过车间门口的减速带时不会出现侧倾，聚氨酯轮的硬度调整到邵氏85度，既不会压坏环氧地坪，推起来也没有明显的滚动阻力。货叉底部的承重轮采用了双轮并排布局，单轮承载时的受力面积更大，在不平整的水泥地面上转运时，货物不会因为局部颠簸出现移位。车架的焊接位置都做了内应力释放处理，长期承受2吨额定载荷时不会出现货叉变形的问题，泵体的泄压阀做了隐藏式设计，不会因为搬运过程中的碰撞导致意外泄压。整车的黄色涂装采用了喷塑工艺，哪怕是经常磕碰的货叉边缘，也不容易出现掉漆生锈的问题，转向位置的限位块做了橡胶缓冲，打满方向时不会出现金属撞击的声响。
