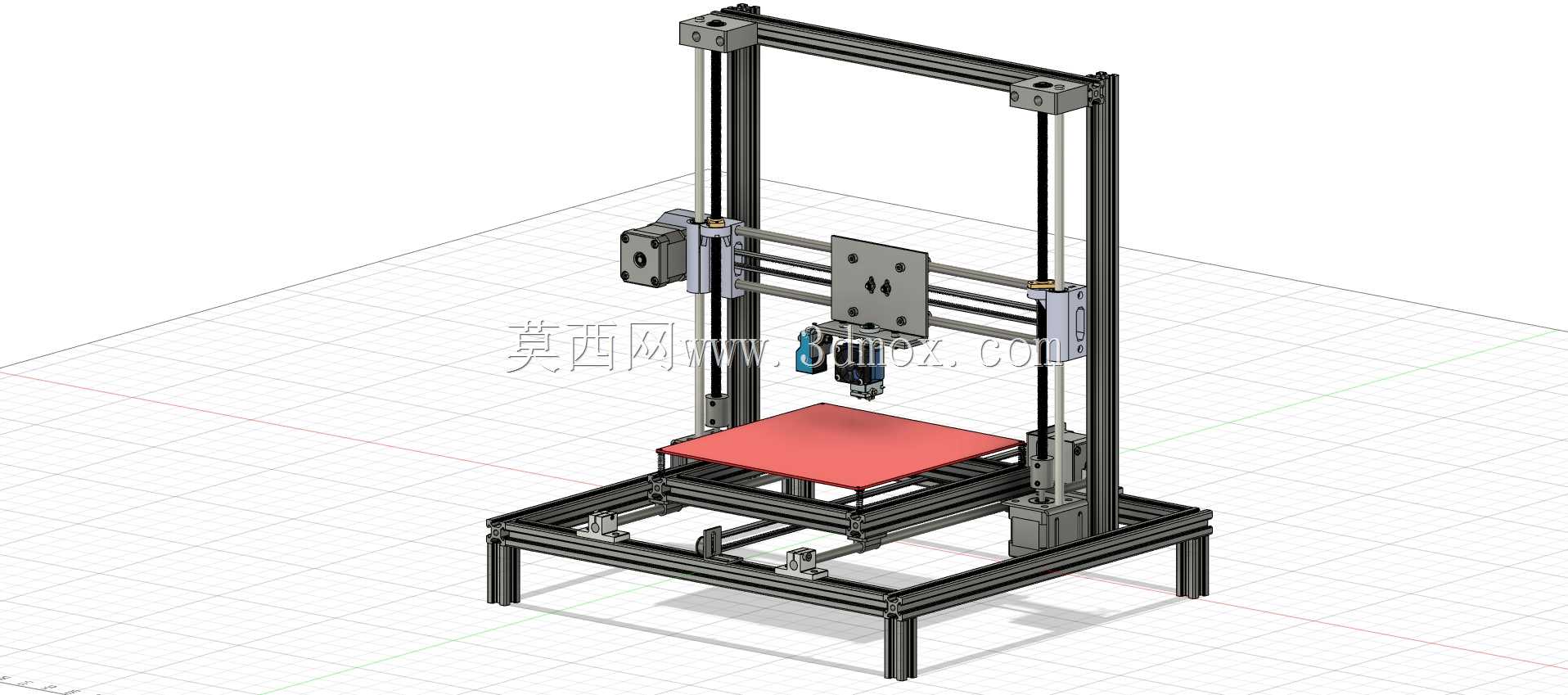

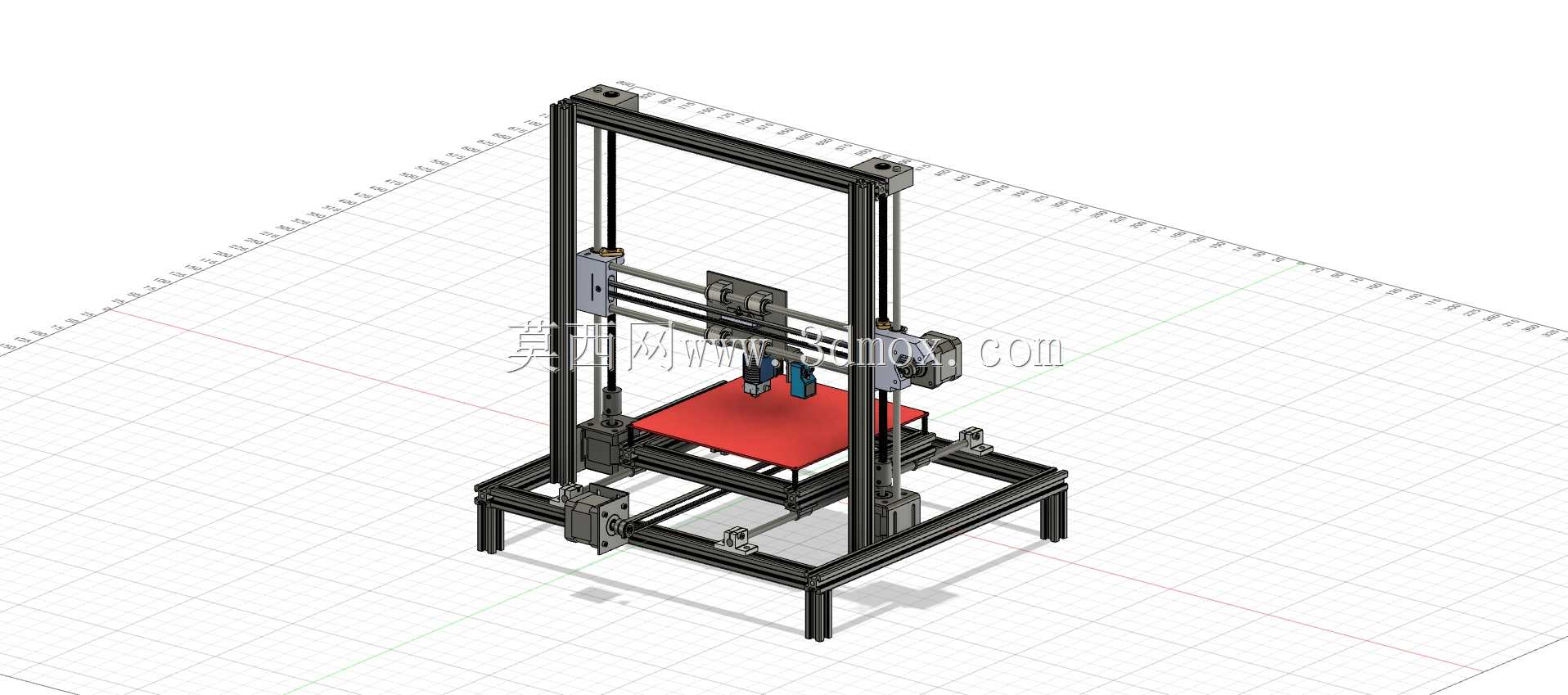

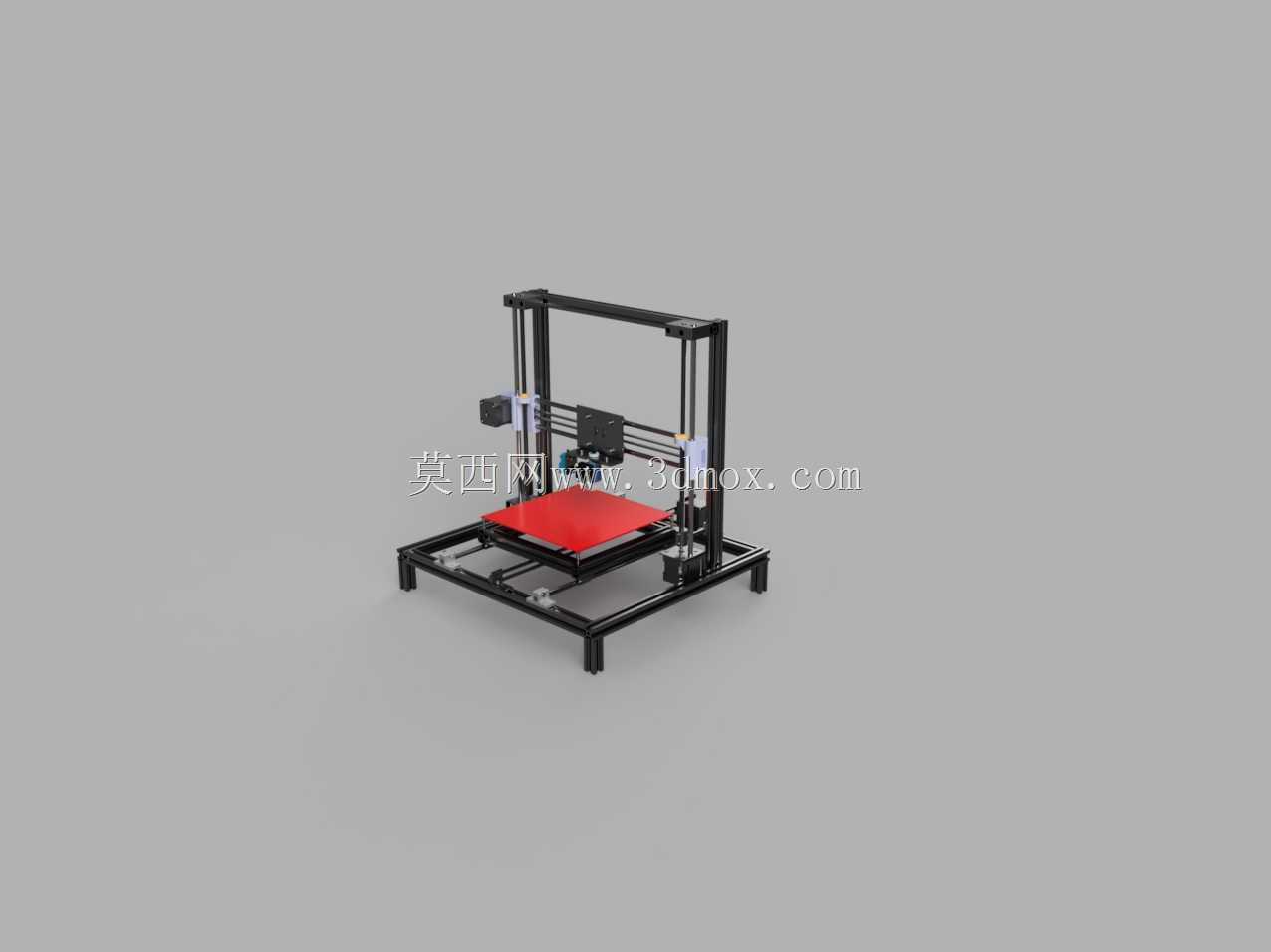

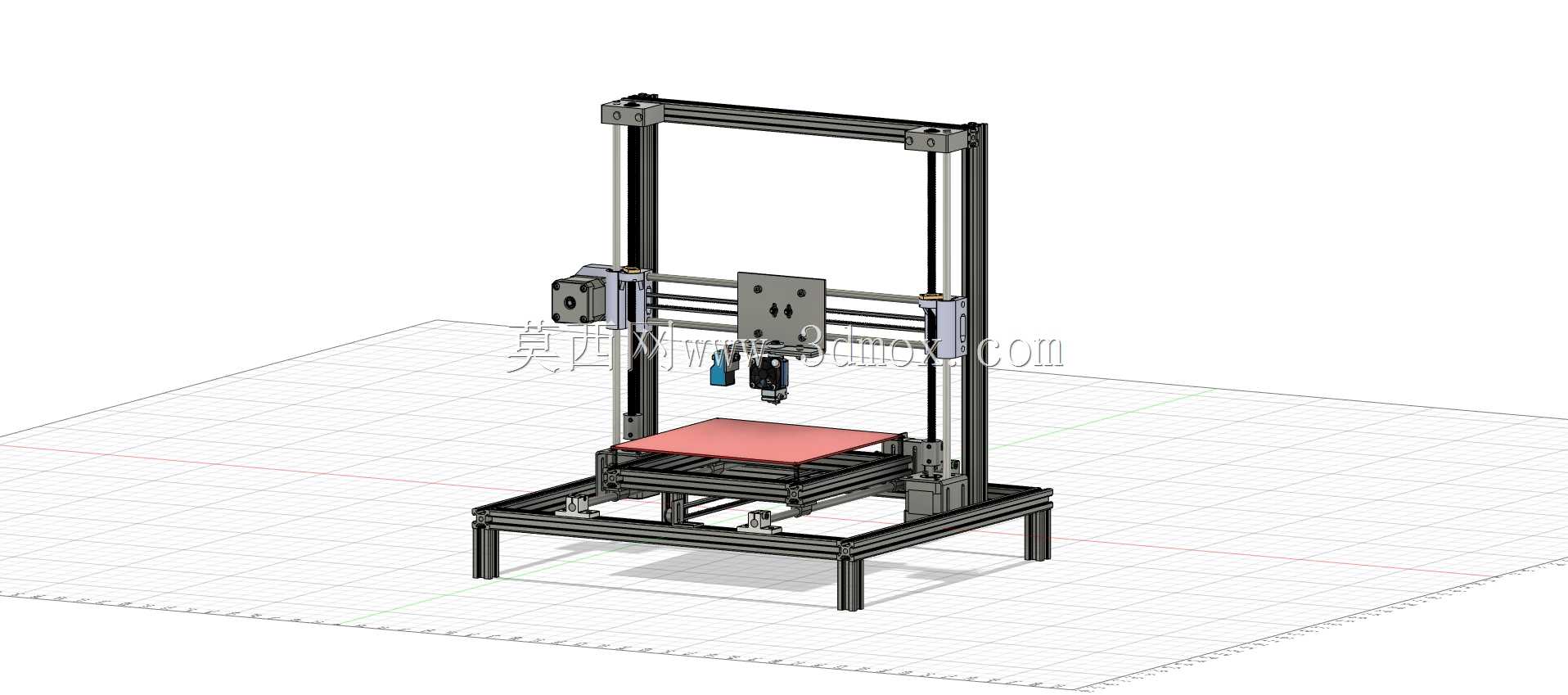

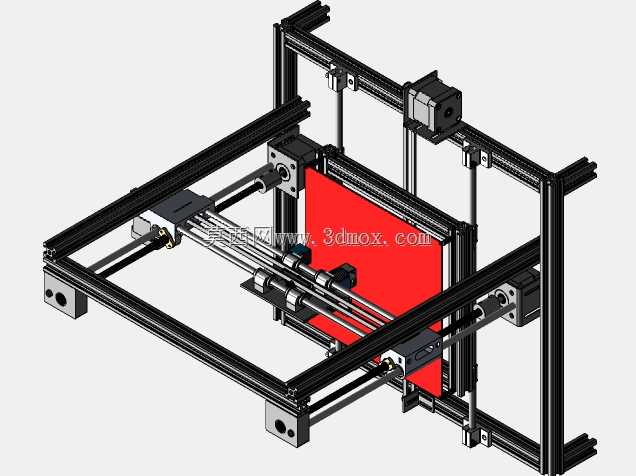

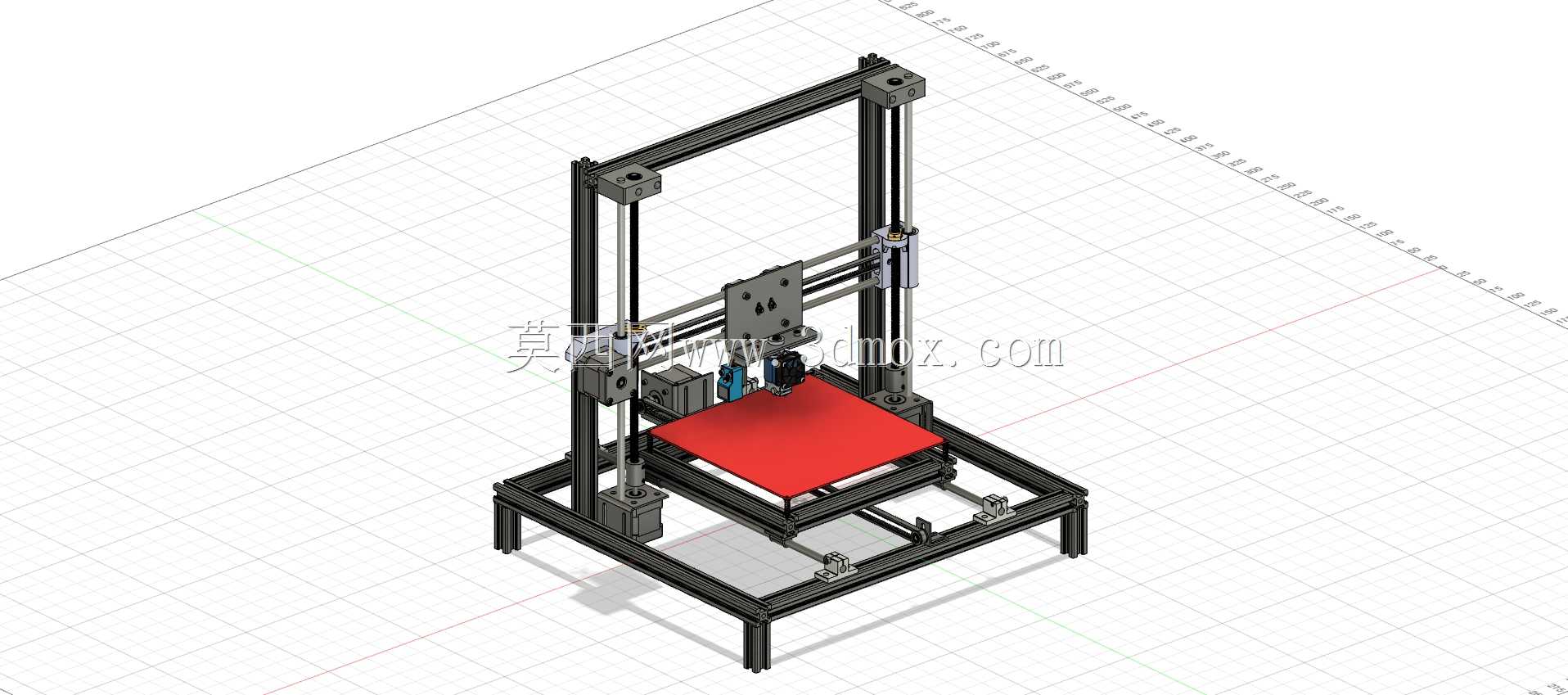

铝型材框架FDM熔融沉积成型设备

桌面级FDM设备长期存在框架共振导致打印层纹明显的痛点，这套铝型材框架结构在型材拼接处做了内嵌角码加顶丝的双重锁紧设计，区别于常规外置角码的连接方式，能把Z轴立柱的晃动量控制在0.02mm以内，哪怕高速打印时挤出头快速换向，也不会因为框架震颤导致层间错位。热床平台采用了四点悬浮调平结构，每处支撑点都加装了硅胶阻尼垫，既抵消了铝型材传导的细微振动，也能在平台受热膨胀时释放内应力，避免长时间高温工作后平台翘曲变形，影响首层附着力。X轴运动模组的滑块安装座做了偏心调节孔位，装配时不需要额外打磨垫片，只需要旋转偏心螺母就能调整导轨与滑块的预紧力，既能保证运动顺滑无卡顿，又能消除反向间隙，打印薄壁件时不会出现边角缺料的问题。挤出头的安装支架做了镂空减重设计，在保证安装刚性的前提下把运动部件重量降低了32%，高速移动时的惯性更小，换向时的过冲量明显减小，打印尖锐转角时轮廓更清晰。底部框架的型材槽内预置了走线槽，所有电机、限位开关的线缆都能藏在型材内部，不会和运动部件产生剐蹭，也避免了长期运动拉扯线缆导致的接触不良隐患。Z轴的两根传动丝杠采用了同侧同步带联动的结构，代替了传统单丝杠驱动的设计，平台上下运动时不会出现单边倾斜，哪怕打印高度达到300mm，上下层的同轴度误差也能控制在0.05mm以内。所有型材的端面都加装了防滑减震脚杯，放置在不太平整的工作台面上时，只需要调节脚杯高度就能快速把框架调至水平，不需要额外垫纸片调整，日常维护调试的门槛更低。
