CoreXY架构桌面级FDM3D打印设备

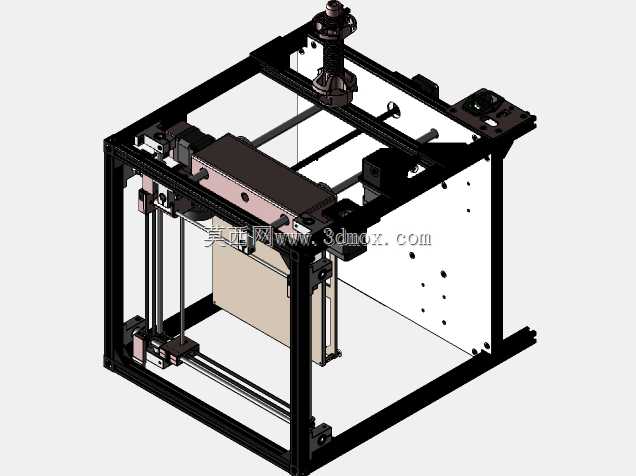

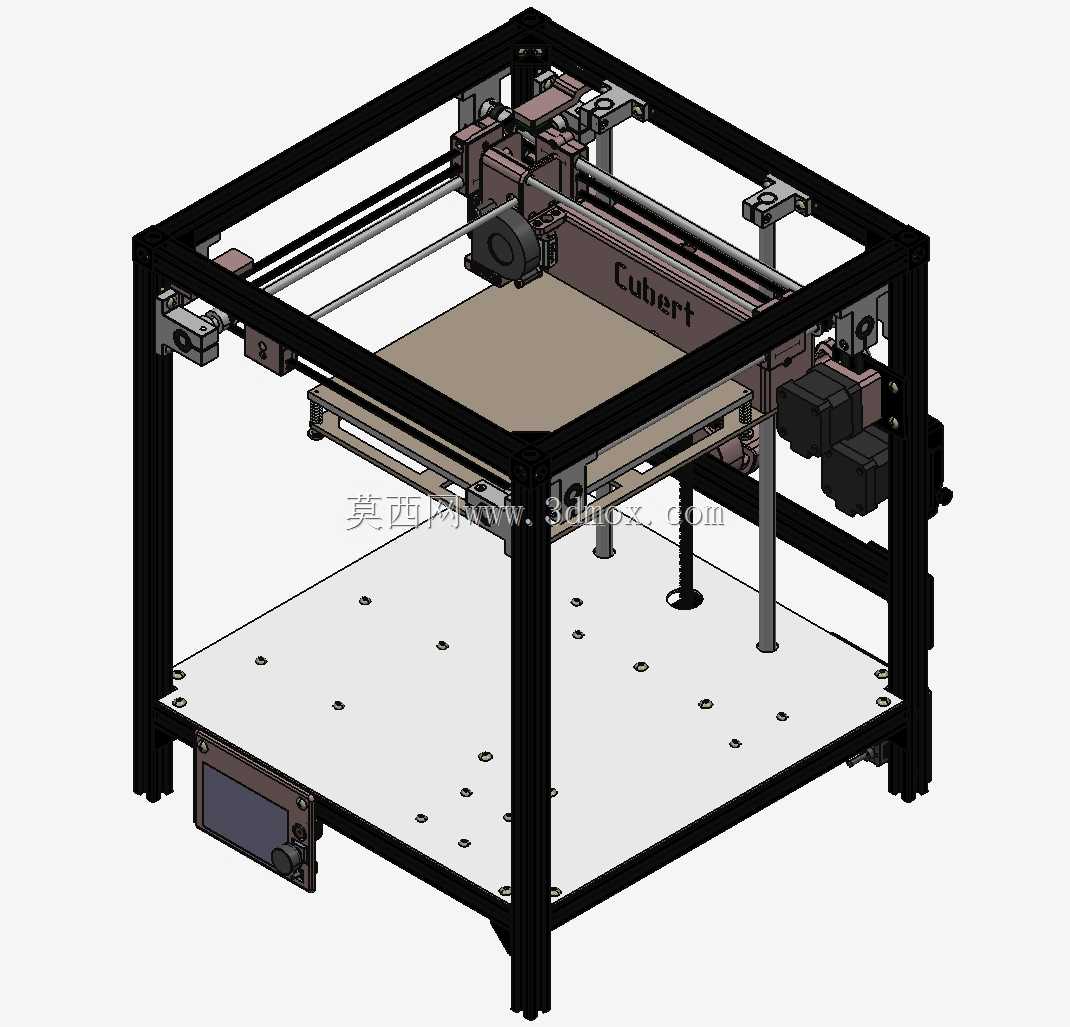

铝型材框架拼接的桌面级设备最容易出现的公差累积问题，在这套CoreXY结构上被做了针对性的约束。底部安装板的沉孔排布完全匹配欧标2020型材的槽口间距，不需要额外做转接件，型材切割端面的垂直度误差可以通过沉孔的间隙量抵消，哪怕是普通锯床切出来的型材，只要端面跳动不超0.2mm就能顺利完成装配。

运动部分的同步带轮安装座做了腰型孔设计，张紧度调节不需要拆解整个X轴模组，松开锁紧螺丝就能滑动调整皮带张力，调好之后直接锁死即可，避免了传统CoreXY结构需要拆端盖调皮带的麻烦。热床平台的支撑柱采用了不等高排布设计，靠近Z轴丝杆的位置用更粗的导向柱，远端用细柱做辅助支撑，打印大尺寸工件时平台边缘的形变量能控制在0.1mm以内，不会出现边角翘边导致的打印失败。

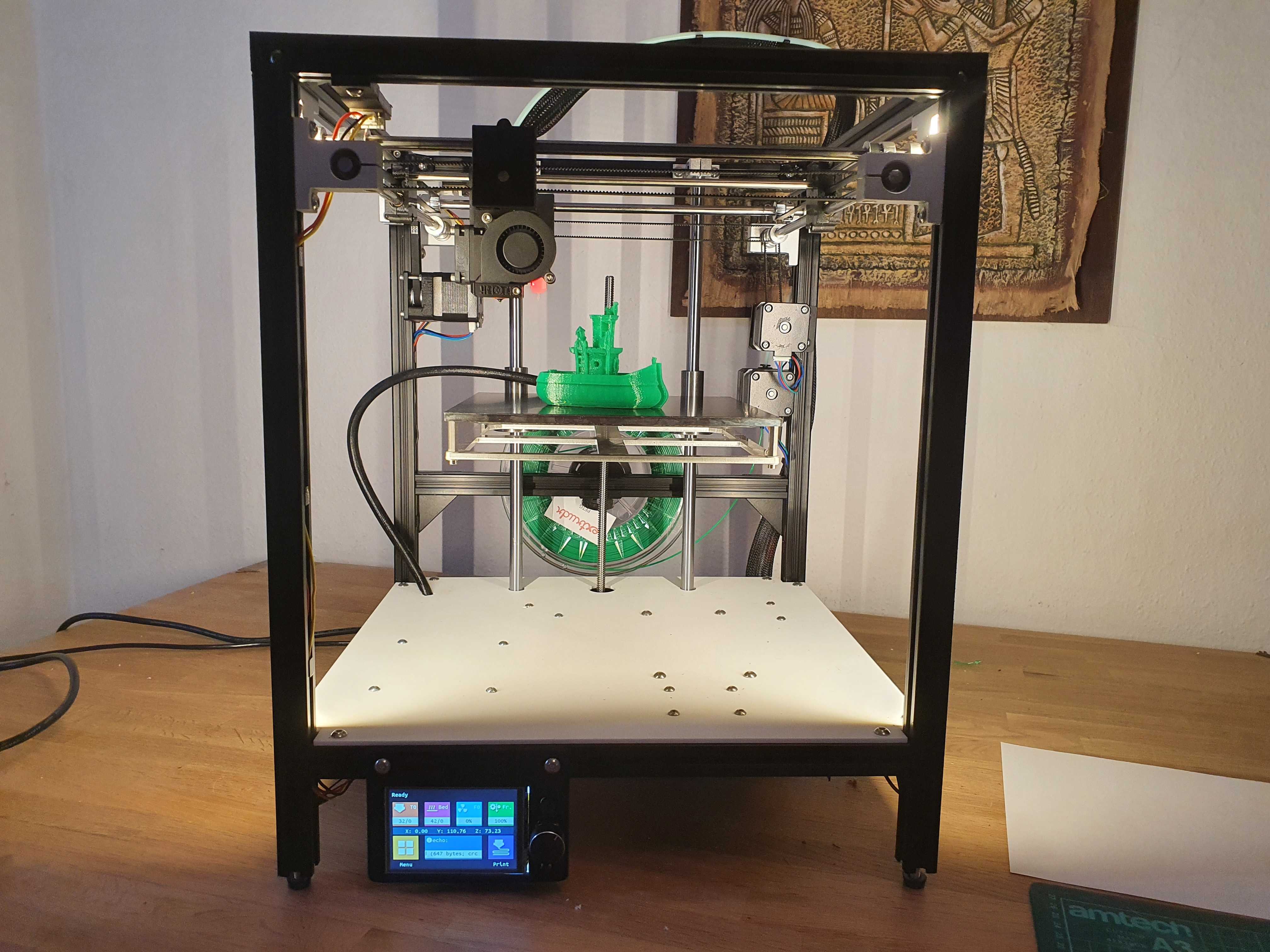

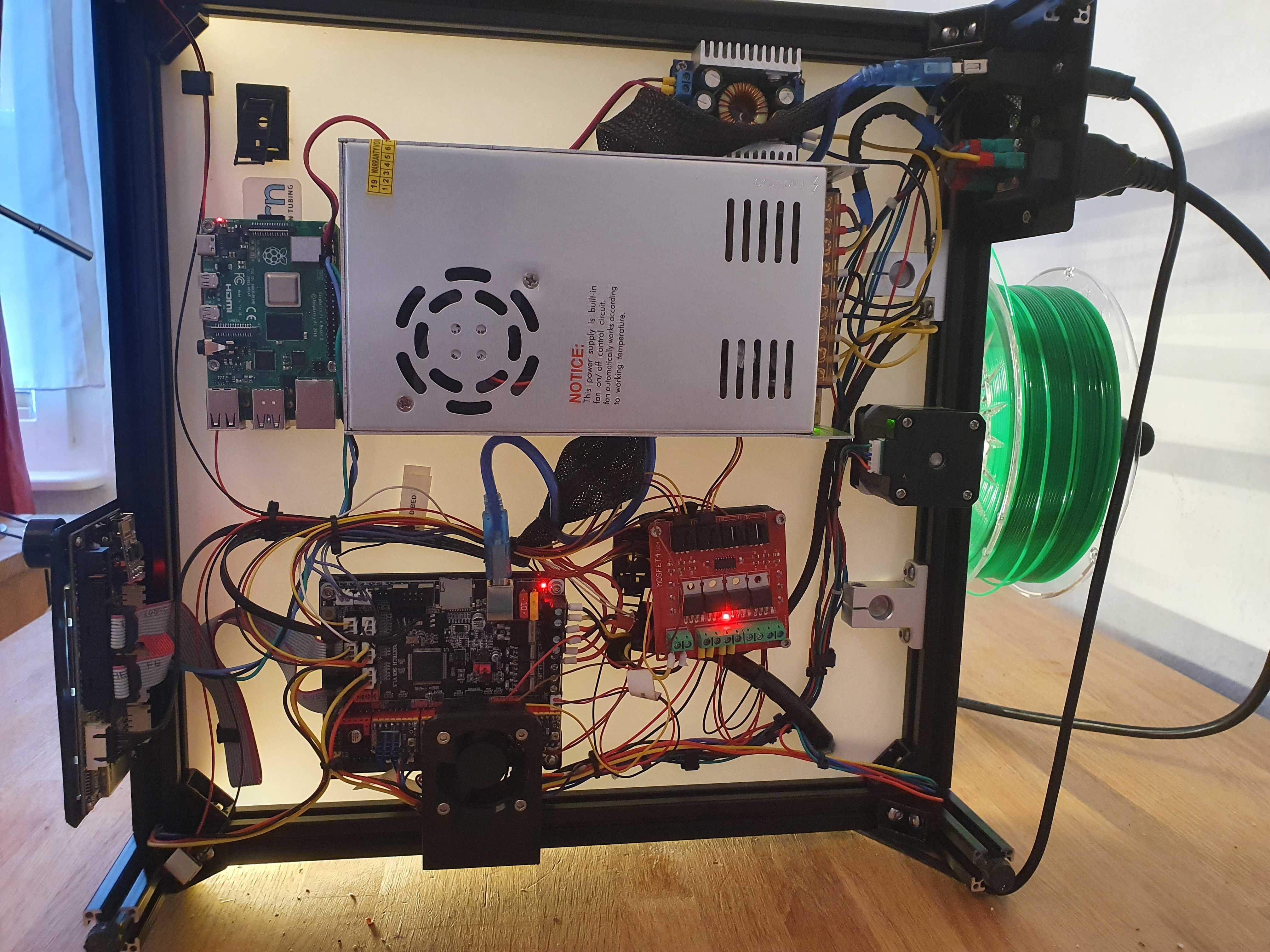

挤出头的安装支架做了镂空减重处理，在保证安装强度的前提下把运动部分重量压到了150g以内，高速打印时的惯性冲击大幅降低，同步带的磨损速度也能减缓不少。底部的控制屏采用嵌入式安装，屏幕边框和型材框架齐平，没有突出的边角，搬运时不会磕碰刮坏屏幕，接线口全部朝内布置，外露的线束都用理线夹固定在型材槽内，不会和运动部件产生干涉。

框架的四个角件都做了内藏式设计，外表面没有突出的螺丝头，整机外观更整洁的同时，也避免了日常操作时被螺丝刮手的问题。打印平台的表面做了磨砂阳极氧化处理，耗材附着力足够，打印完成后取件也不需要用铲刀暴力撬动，减少了平台变形的概率。整个设备的装配逻辑完全围绕普通DIY用户的加工条件设计，所有零件都可以用常规的铣床、3D打印设备制作，不需要特殊的定制加工件，哪怕是没有精密加工设备的个人用户，也能靠市售标准件拼出精度合格的整机。
