工业级数控机床操作控制终端结构设计

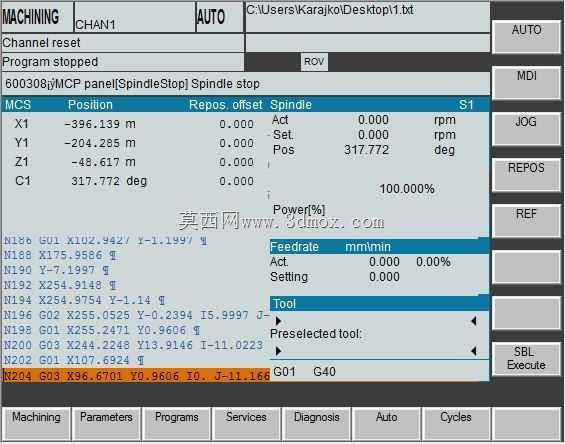

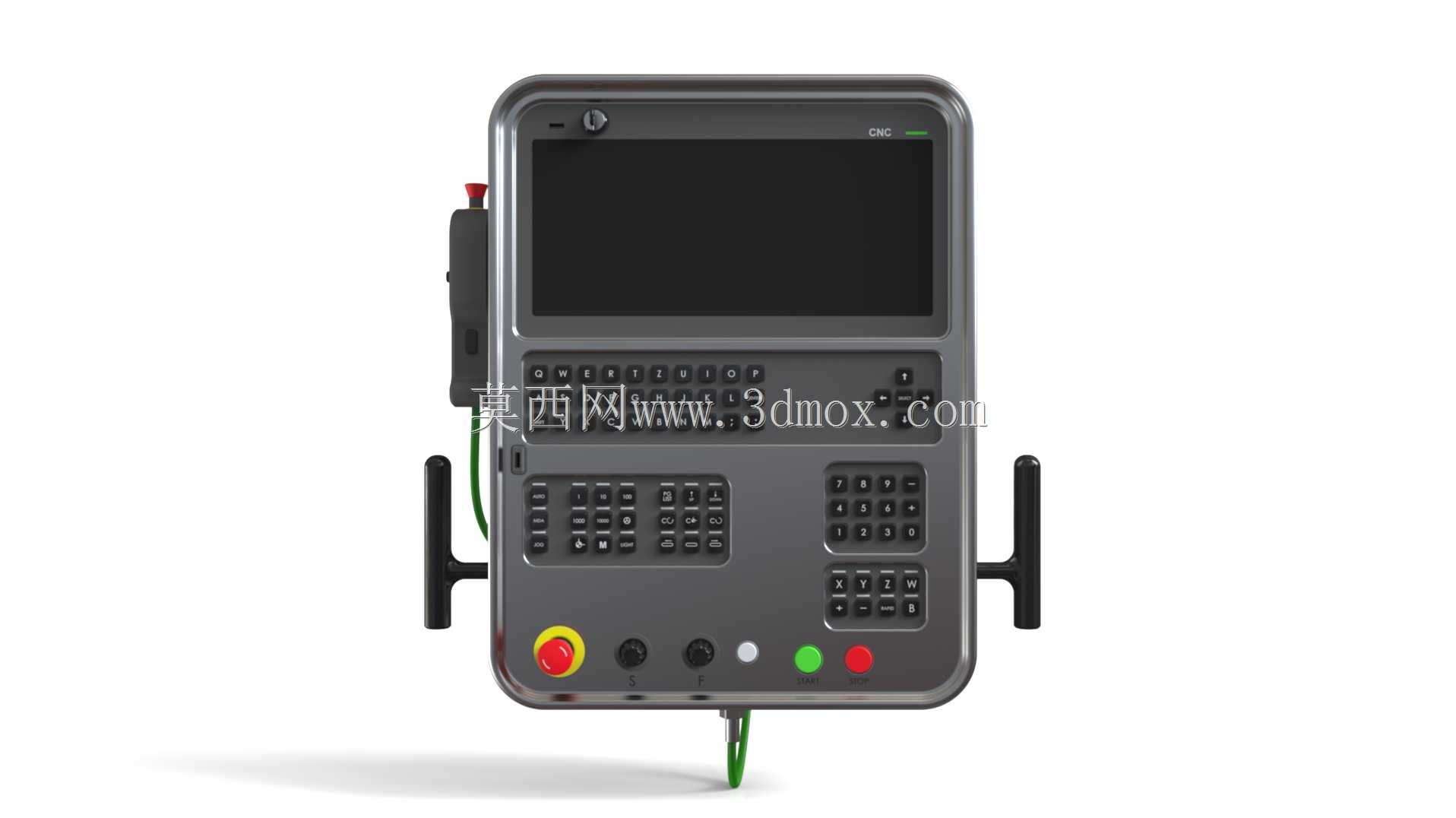

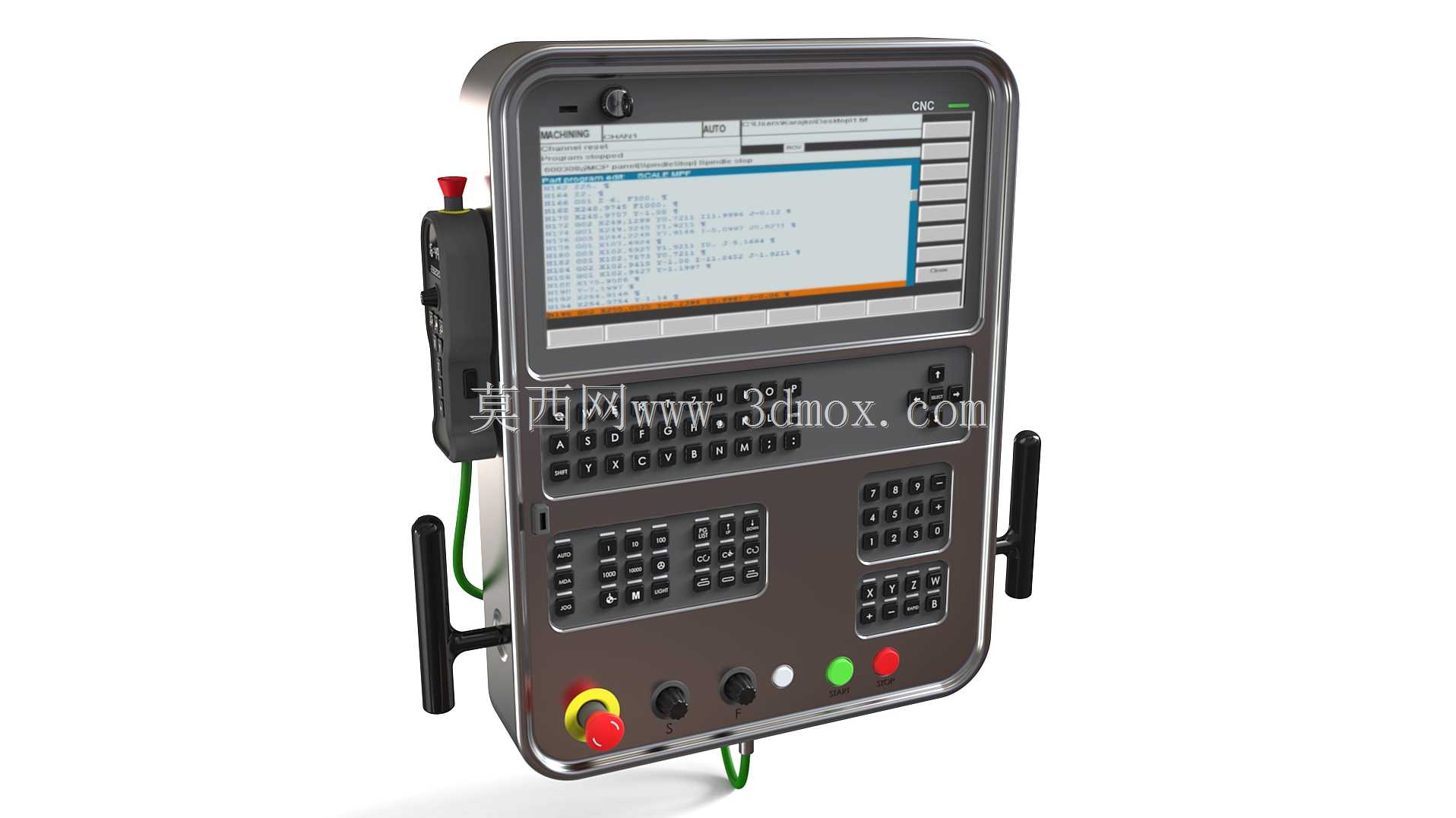

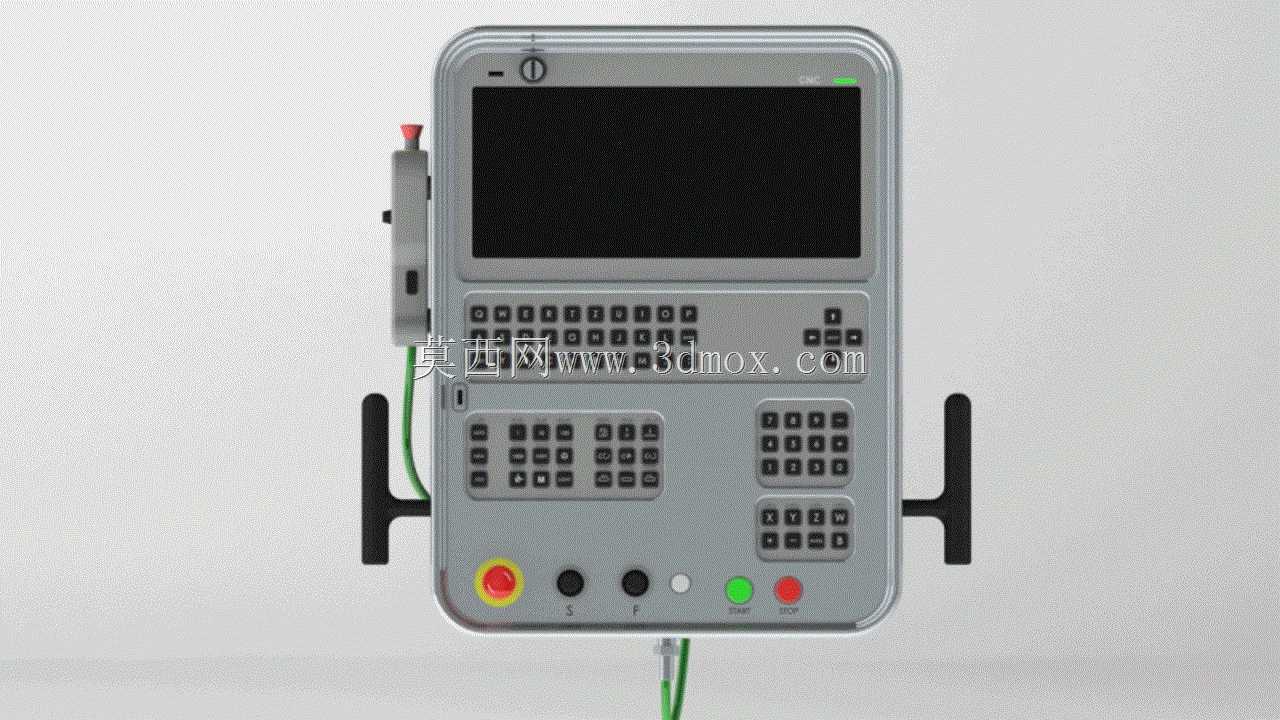

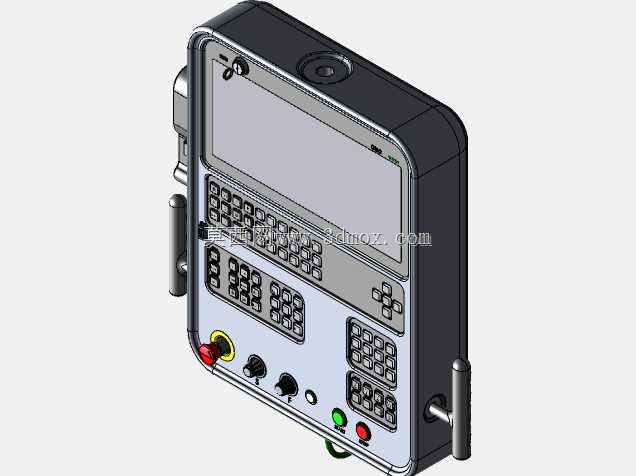

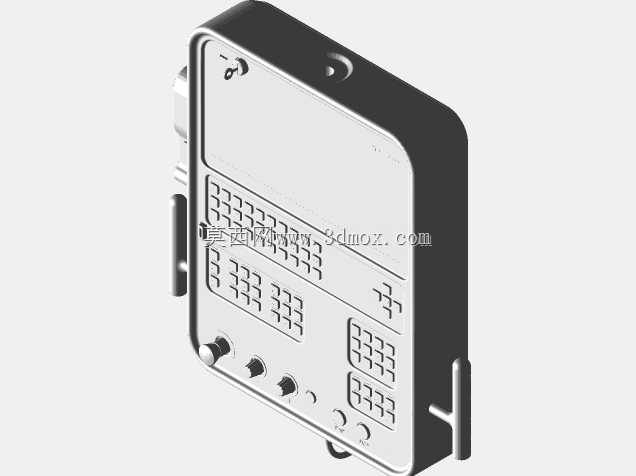

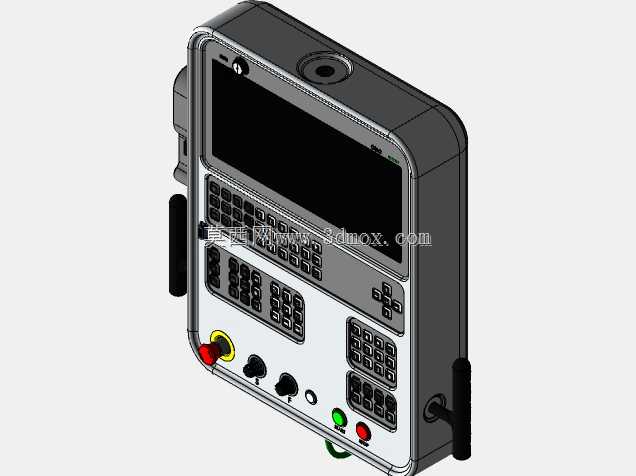

车间现场的数控操作终端常年沾附切削液雾、金属碎屑，操作人员戴沾油劳保手套按键时，普通平面按键极易打滑误触，手持操作端移动时线缆拉扯也常出现接口松脱故障，这款控制终端的结构设计完全围绕这些现场痛点做适配。面板按键区做了0.8mm的下沉式阶梯排布，每颗功能键边缘留1.2mm的凸起挡边，戴厚帆布手套按动时不会误碰相邻按键，急停按钮特意做了直径40mm的蘑菇头设计，表面带防滑滚花，哪怕手掌沾了切削液也能单手快速拍停。两侧的握持手柄包了防滑橡胶层，手柄和面板壳体的连接位做了圆弧过渡，没有尖锐棱角，操作人员手持移动时不会硌手，也不会刮坏工作服。背面的线缆接口做了内凹式防水槽，线缆接入后套有密封橡胶圈，切削液飞溅、金属粉尘飘落时不会直接渗入接口内部，避免出现接触不良的问题。面板上的状态指示灯做了柔光扩散处理，车间强光环境下也能清晰分辨运行、报警、待机状态，不会因为灯光反光看不清指示。屏幕周边的密封胶条做了嵌入式安装，和面板壳体齐平，没有清洁死角，日常清理碎屑油污时用抹布一擦就干净，不会有杂物卡在缝隙里。按键下方的电路板安装位留了0.3mm的公差余量，装配时不用强行对位拧螺丝，避免电路板受挤压出现按键失灵的问题。底部的支撑脚做了可调高度设计，放在机床操作台上时可以根据操作人员的身高调整倾斜角度，长时间操作也不会脖颈酸痛。面板壳体的边角全部做了R5的圆角处理，搬运移动时哪怕磕碰在机床金属外壳上，也不会磕掉漆面或者出现壳体开裂的情况。
