高精度三轴立式数控铣床机械结构设计

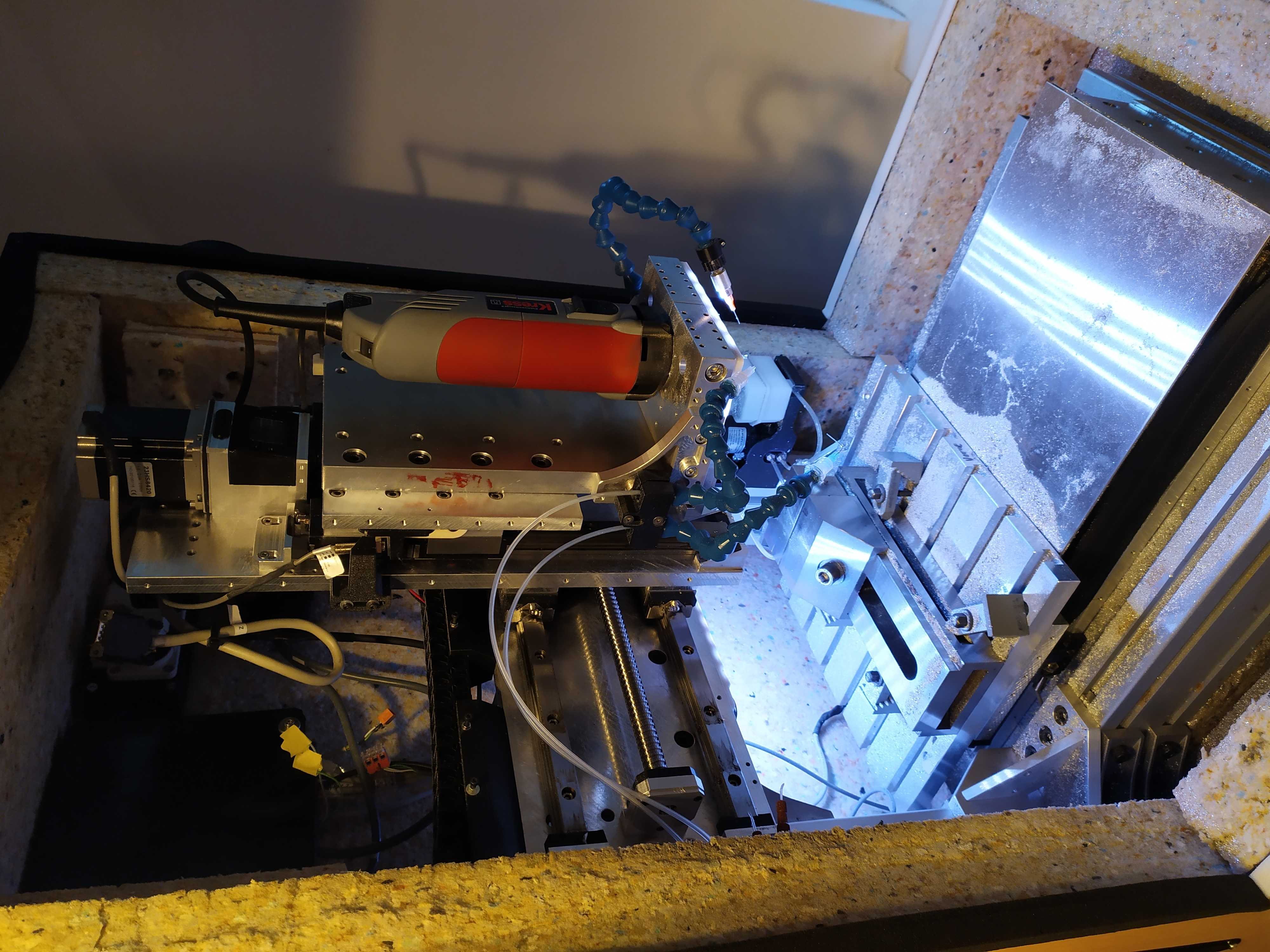

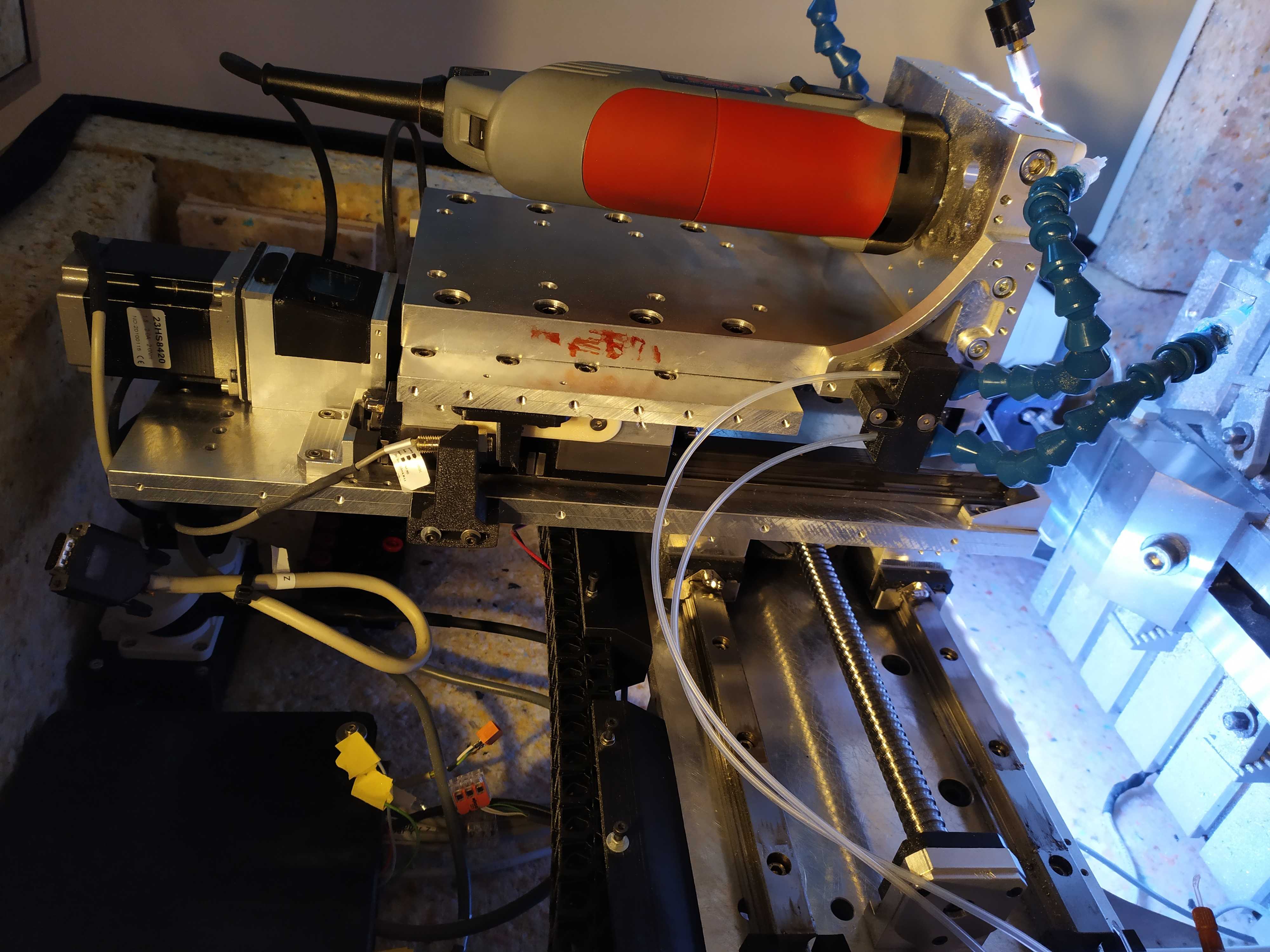

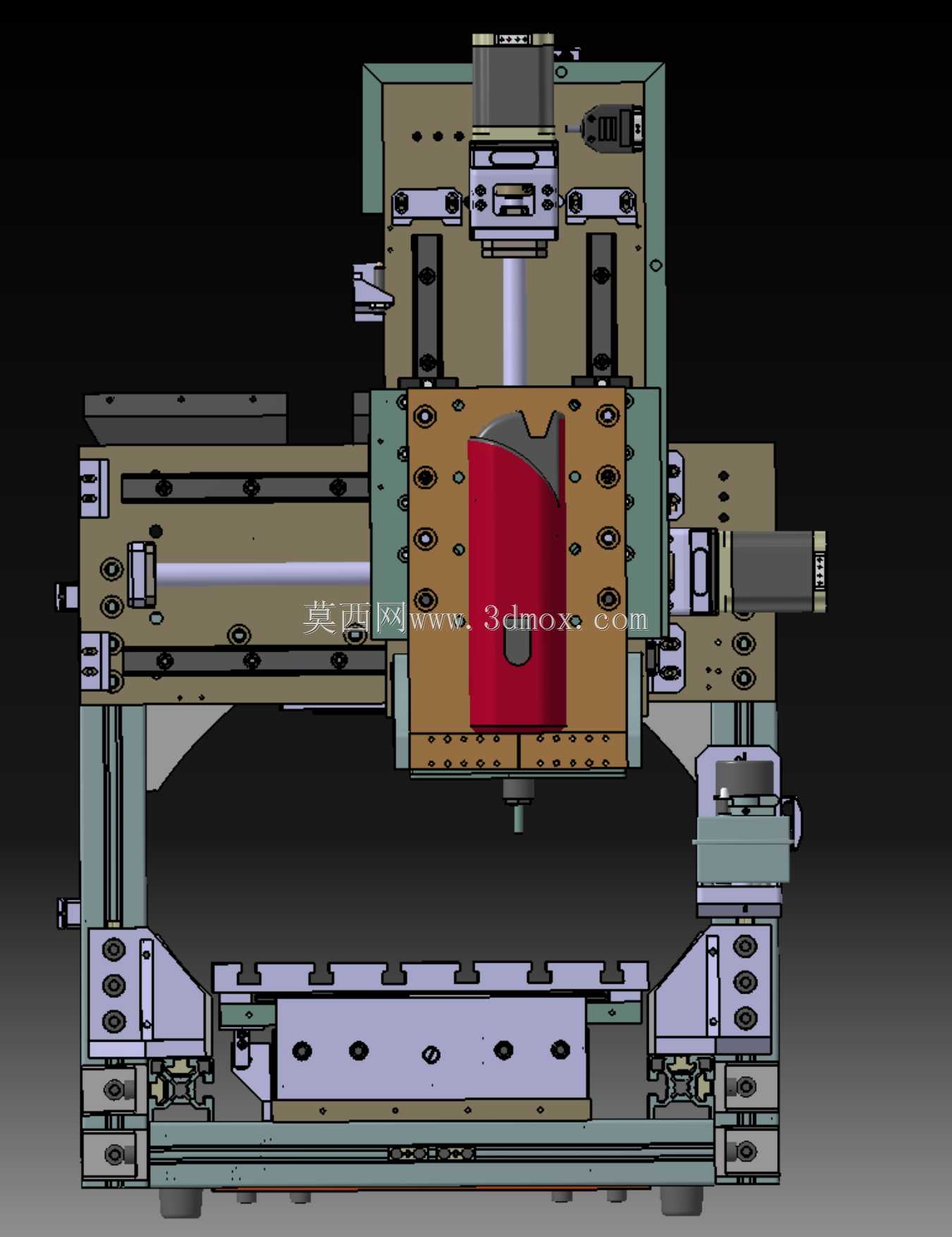

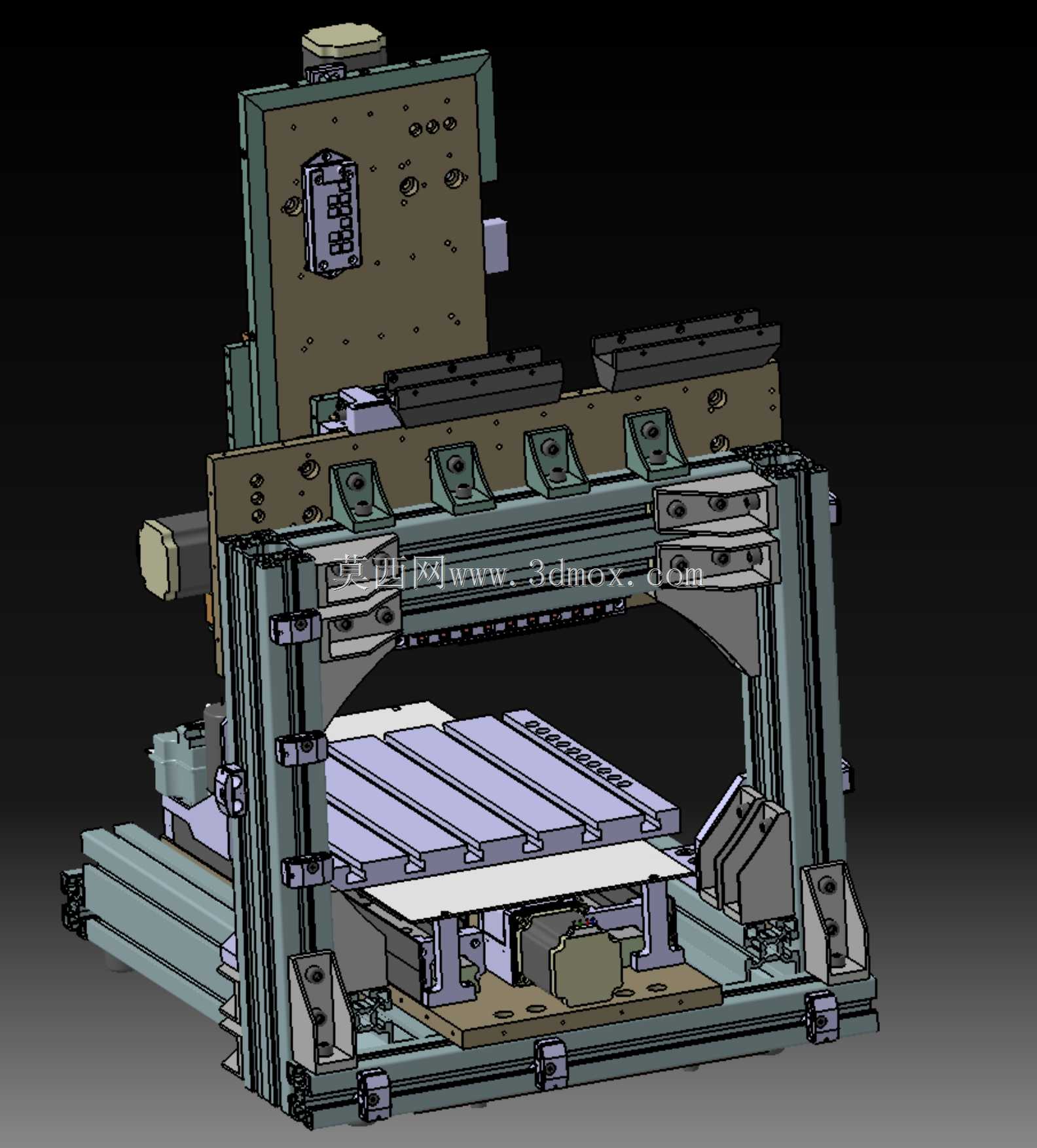

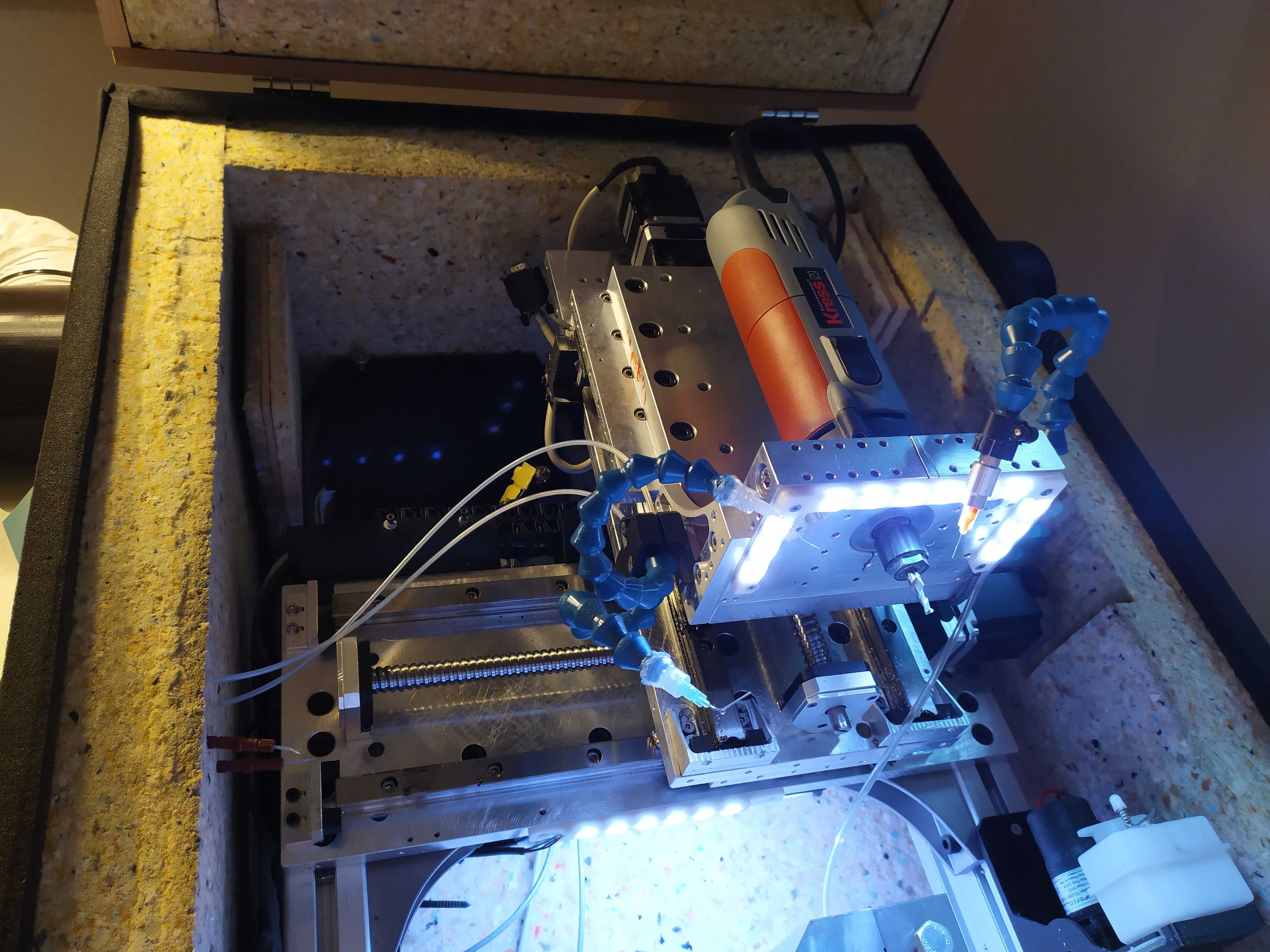

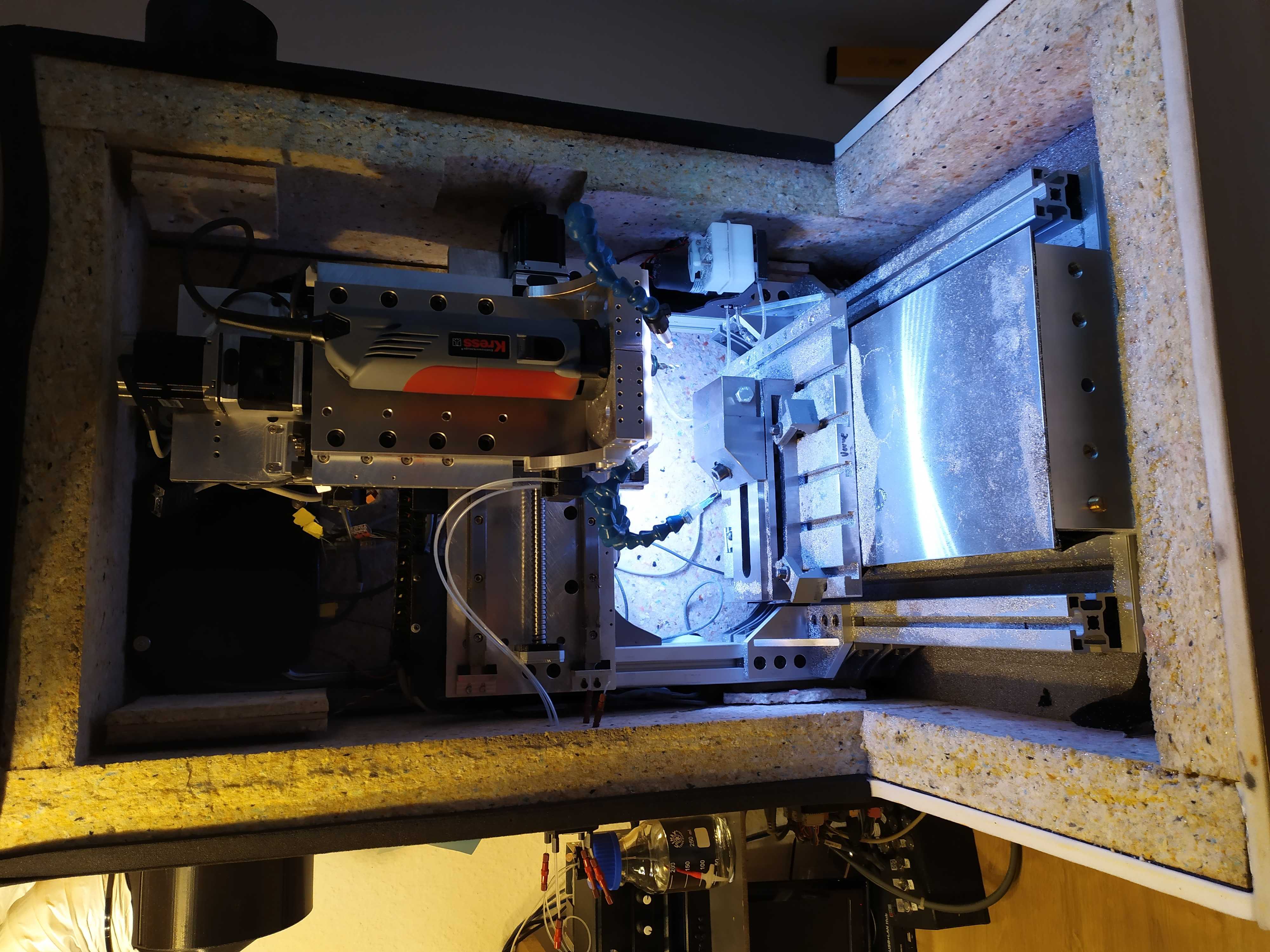

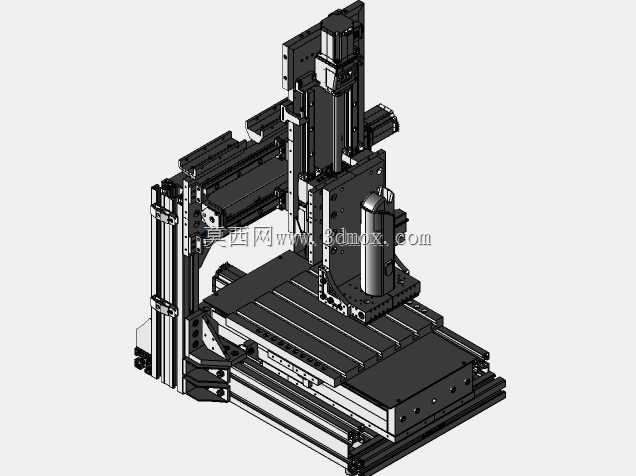

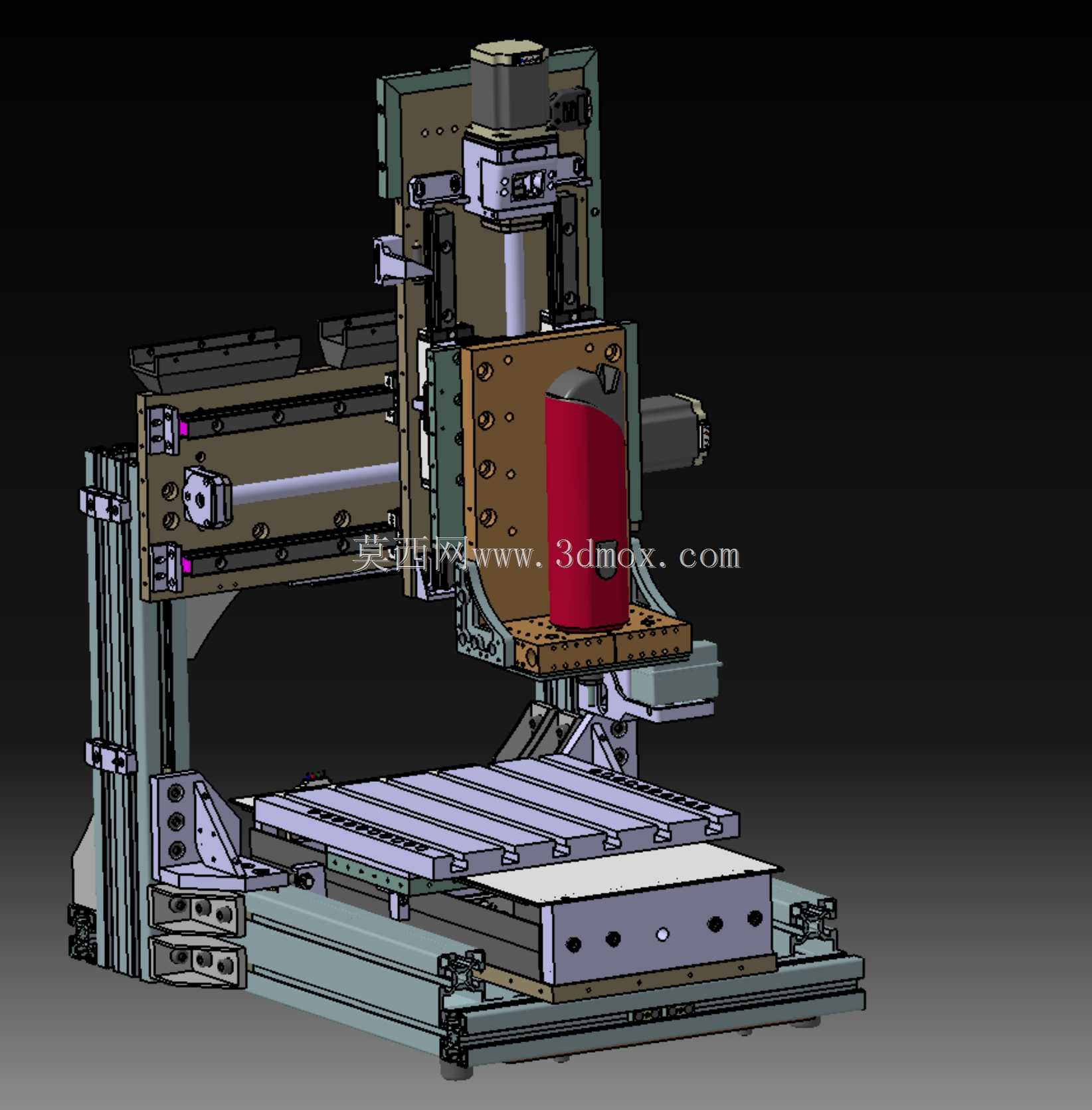

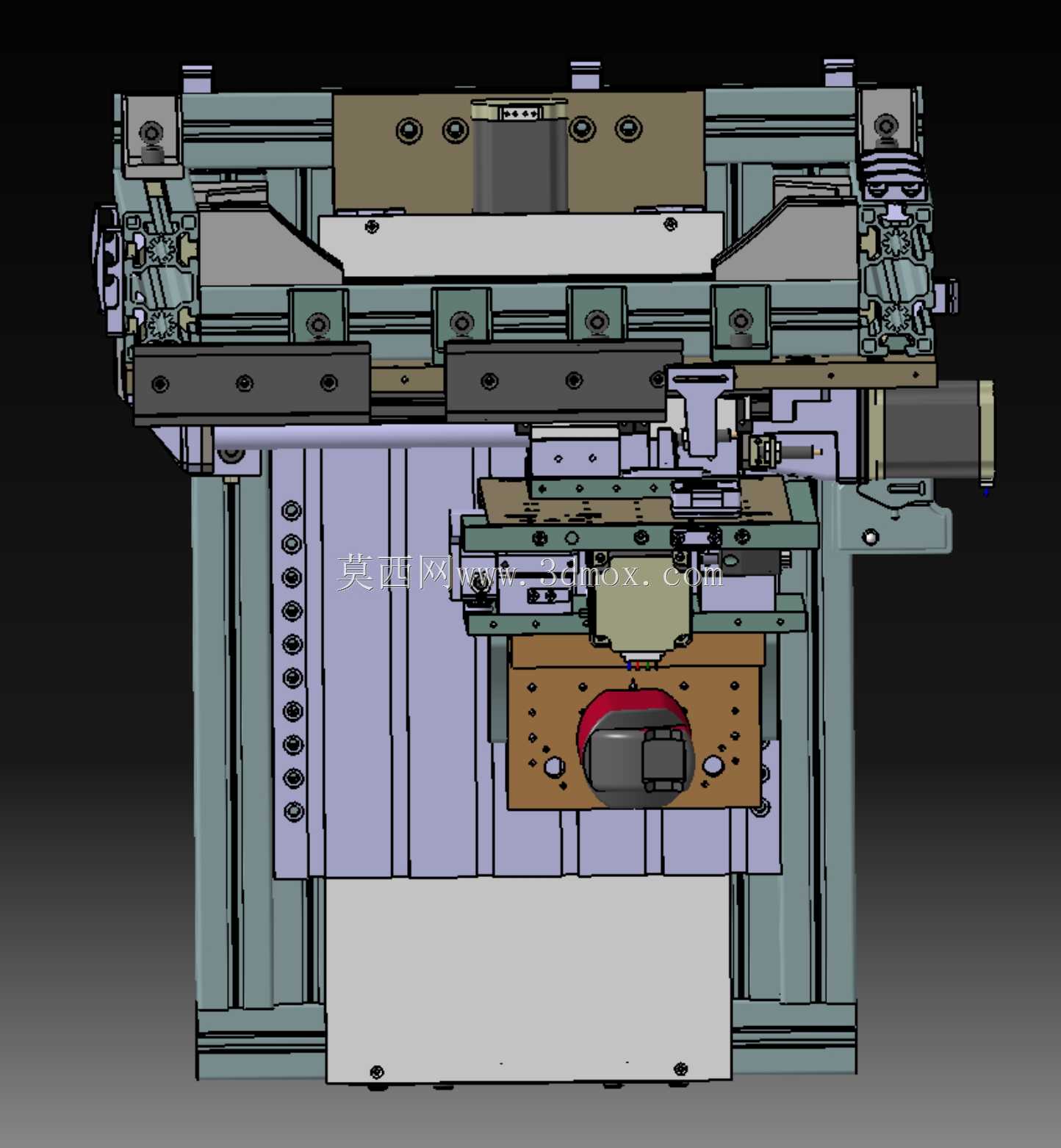

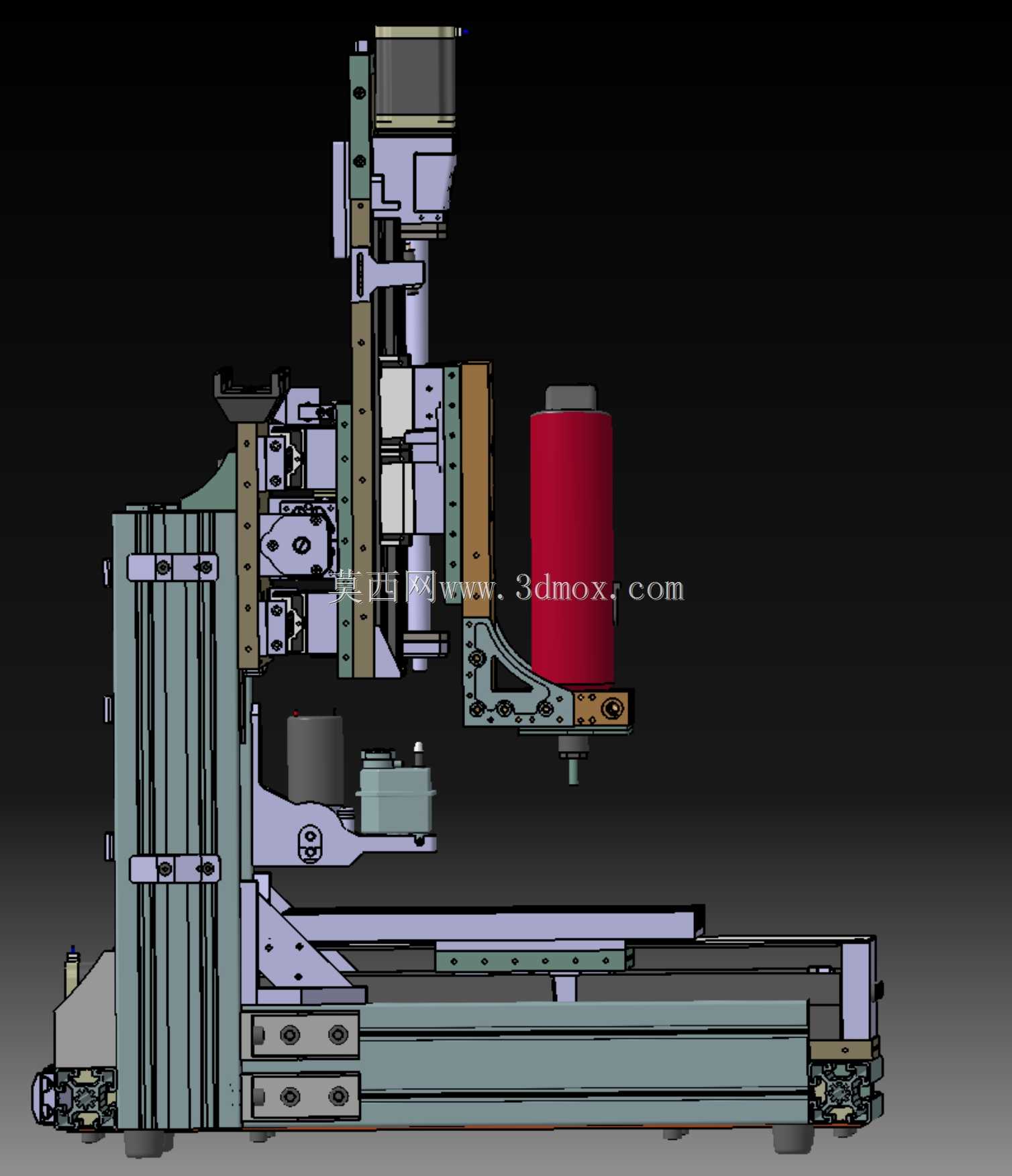

车间里普通三轴铣床长期满负荷运转时，Z轴滑枕因悬臂受力出现的0.02mm级让刀偏差，往往会让精加工件的形位公差直接超差，这套结构在设计阶段就把这类工况痛点放在核心位置做调整。床身底部的支撑筋没有沿用常规等厚布局，靠近立柱安装位的筋板厚度比远端厚3mm，对应地脚螺栓的安装孔位做了局部沉台加厚，浇筑后时效处理的变形量能控制在0.01mm/m以内，避免床身水平度随室温变化出现漂移。X轴的两条直线导轨安装基面做了刮研预留量，每间隔200mm设置的定位销孔，能把导轨平行度校准到0.008mm以内，丝杠两端的支撑座采用角接触轴承配对安装，预紧力调整到额定动载荷的8%，既不会在快速移动时出现轴向窜动，也不会因预紧过大导致丝杠温升过快。Y轴工作台的T型槽布局没有照搬通用尺寸，槽间距对应常见工装夹具的安装孔位做了偏移调整，装夹平口钳、分度头时不需要额外加装过渡板，工作台边缘的排屑槽做了15°倾斜角度，切削液带着铁屑能直接滑入排屑器，不会在台面上堆积卡滞。Z轴的滑枕导轨采用加宽的矩形导轨，比常规同规格铣床的导轨接触面宽12mm，主轴箱安装位的结合面做了0.005mm的刮研点要求，每平方厘米不少于12个接触点，重切削时滑枕的颤振振幅能降低40%，就算用直径50mm的面铣刀做满刃切削，加工面的粗糙度也能稳定达到Ra1.6。主轴端面到工作台面的最大距离预留了120mm的冗余行程，装夹较高的异形工件时不需要额外垫高工装，换刀位的机械挡块位置做了微调，刀具交换时的主轴定位角度偏差控制在0.5°以内，不会出现刀柄碰擦主轴锥孔的问题。各轴的行程限位开关安装座做了腰型孔设计，后期调试时可以根据实际加工需求微调软限位的触发位置，防护罩的折页间距对应导轨的运动曲率做了调整，快速移动时不会出现防护罩拉扯异响，拖链的弯曲半径比线缆最小弯曲半径大20%，长期往复运动也不会出现线缆外皮磨损断裂的情况。润滑管路的每个出油口都对应导轨、丝杠的摩擦副位置，油管采用快插接头连接，后期维护时不用拆卸周边零部件就能更换堵塞的油路，电机安装座的减震垫采用丁腈橡胶材质，硬度选邵氏60度，既能吸收电机运转的振动，也不会因刚性不足导致传动带打滑。
