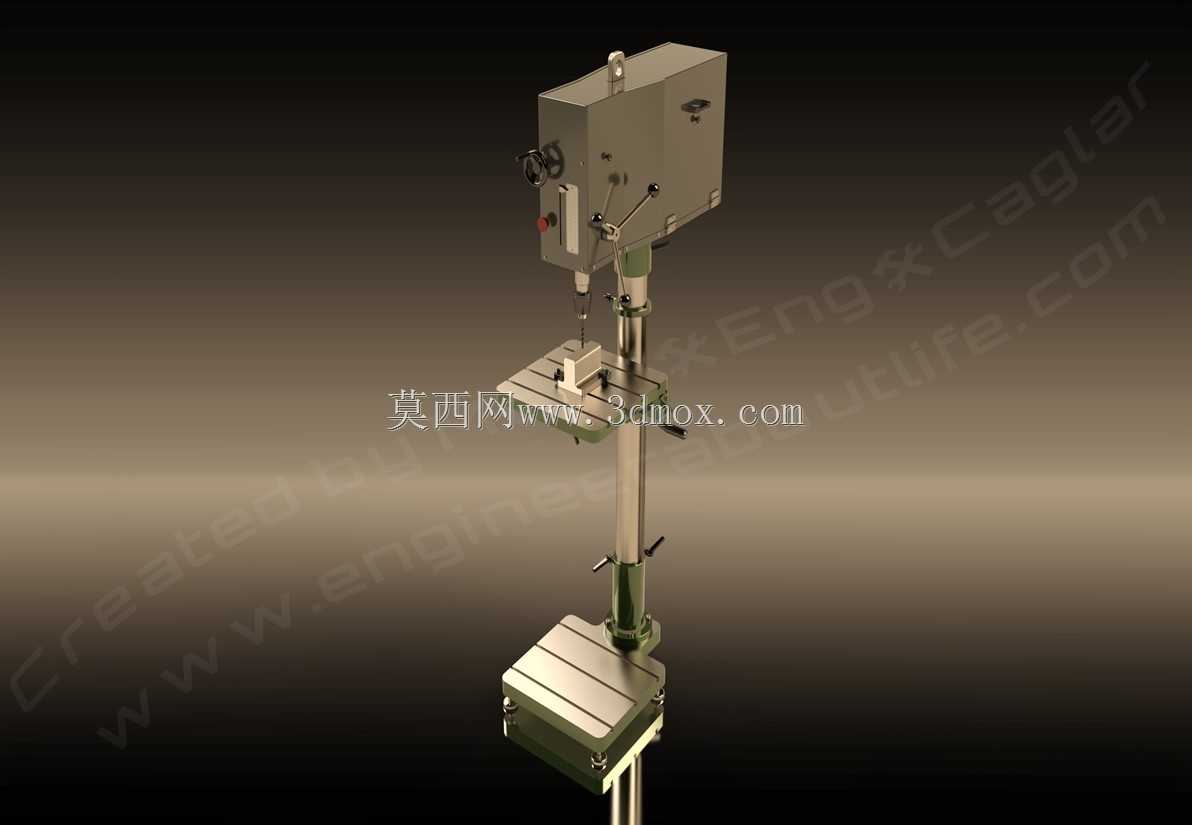

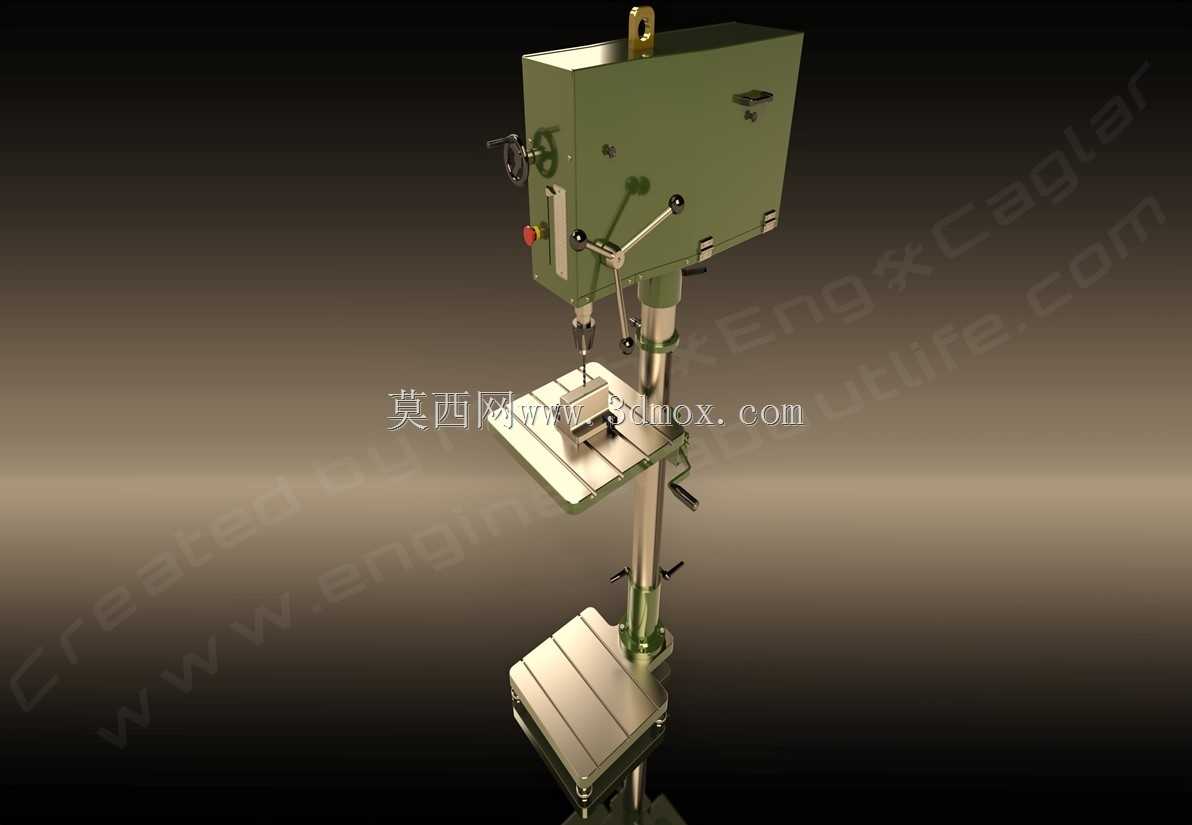

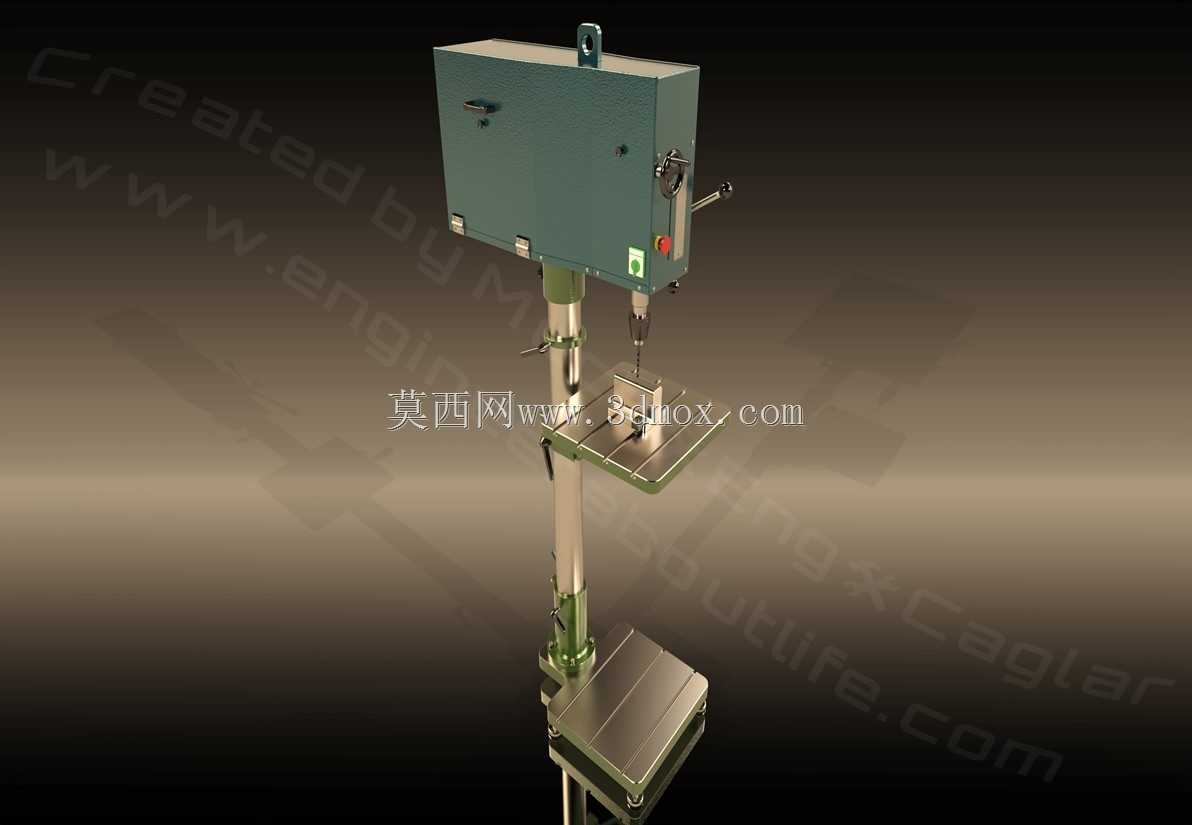

工业级台式立柱钻床结构设计

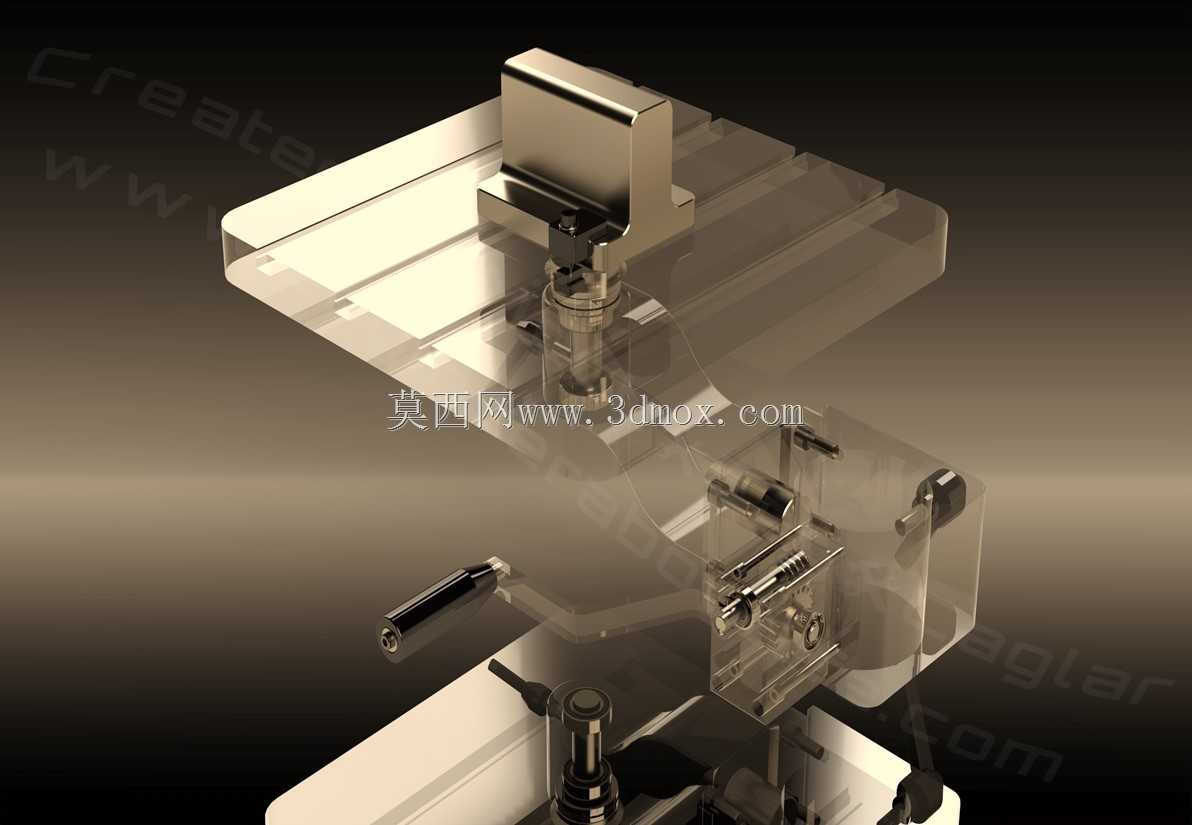

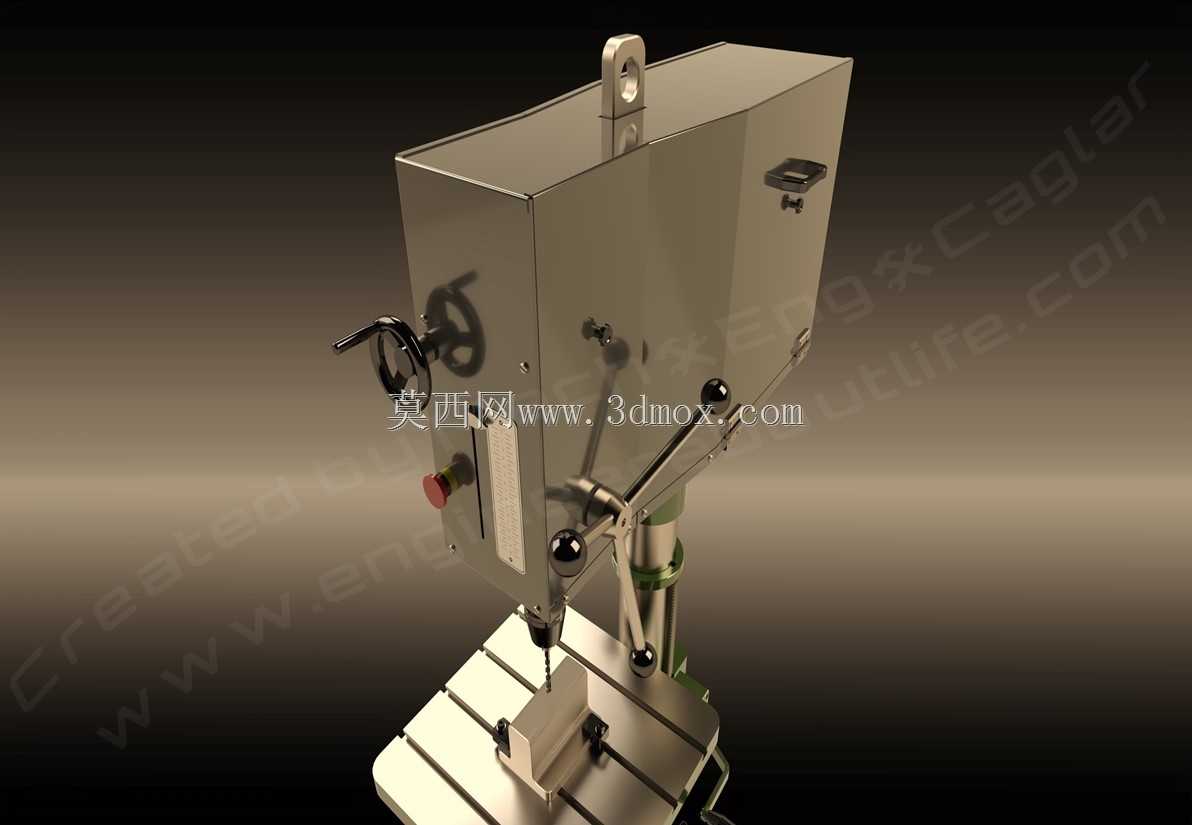

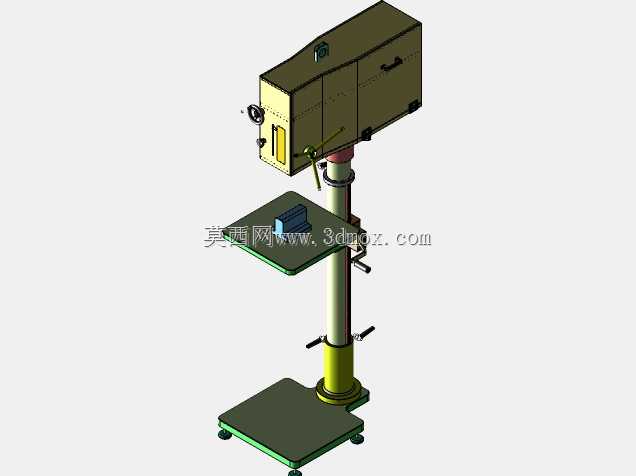

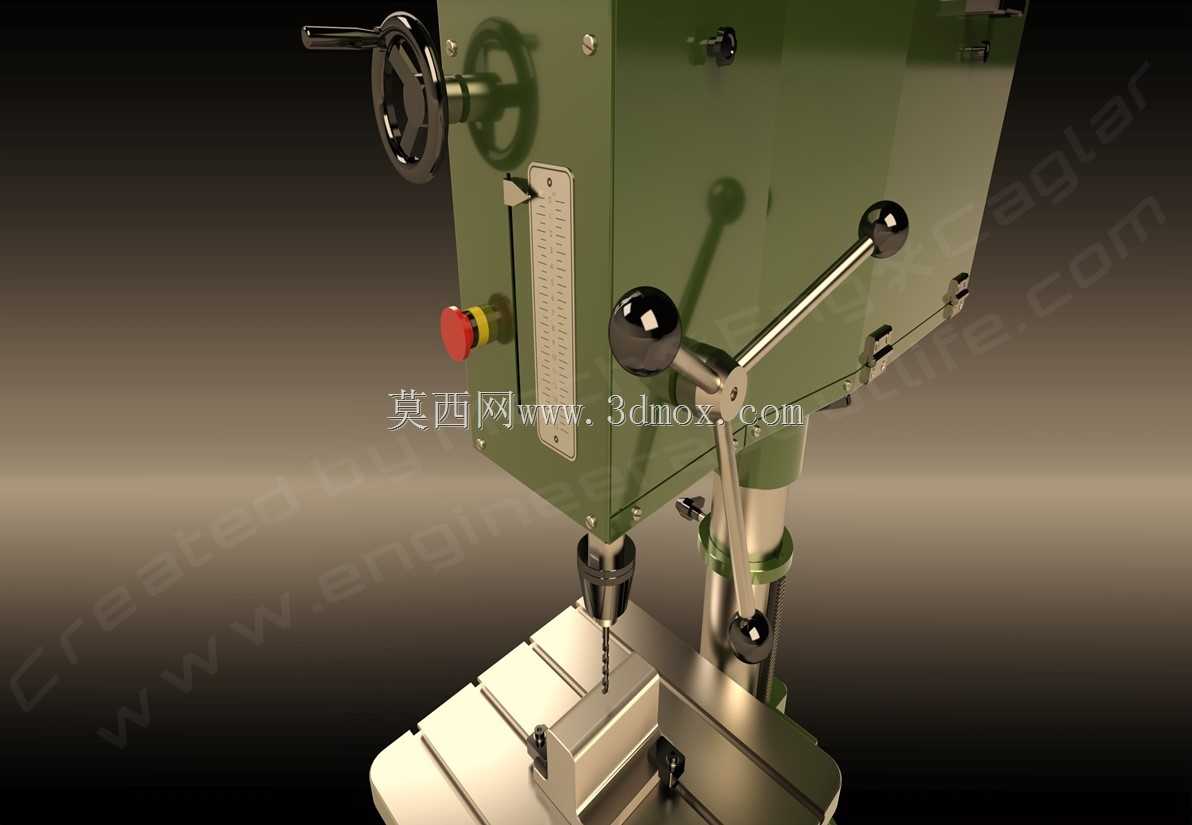

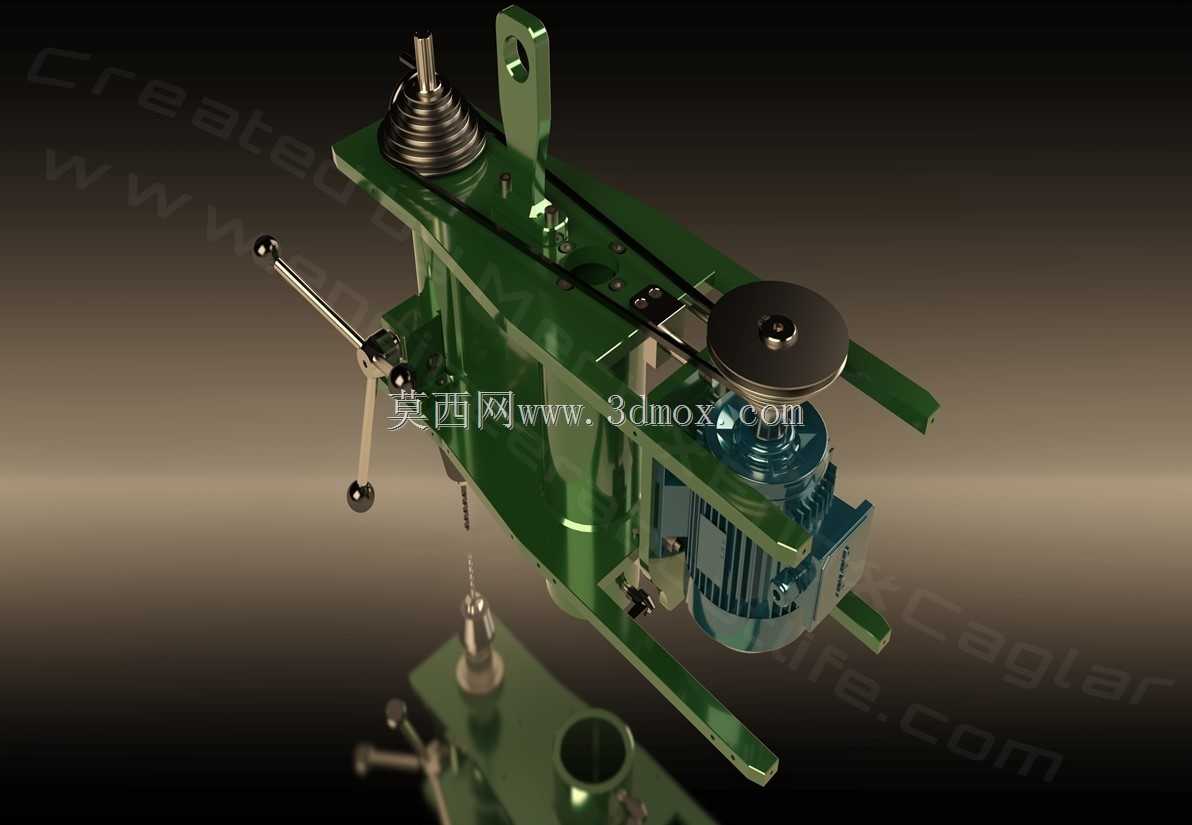

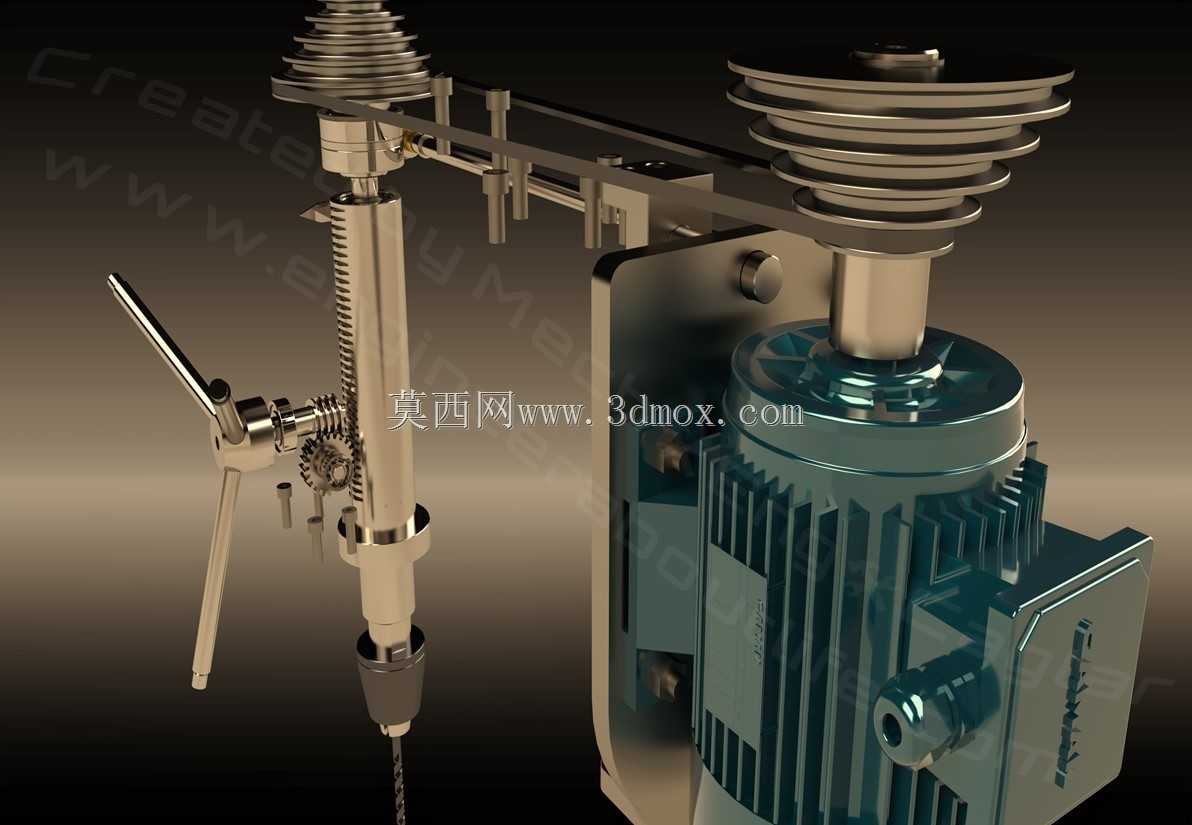

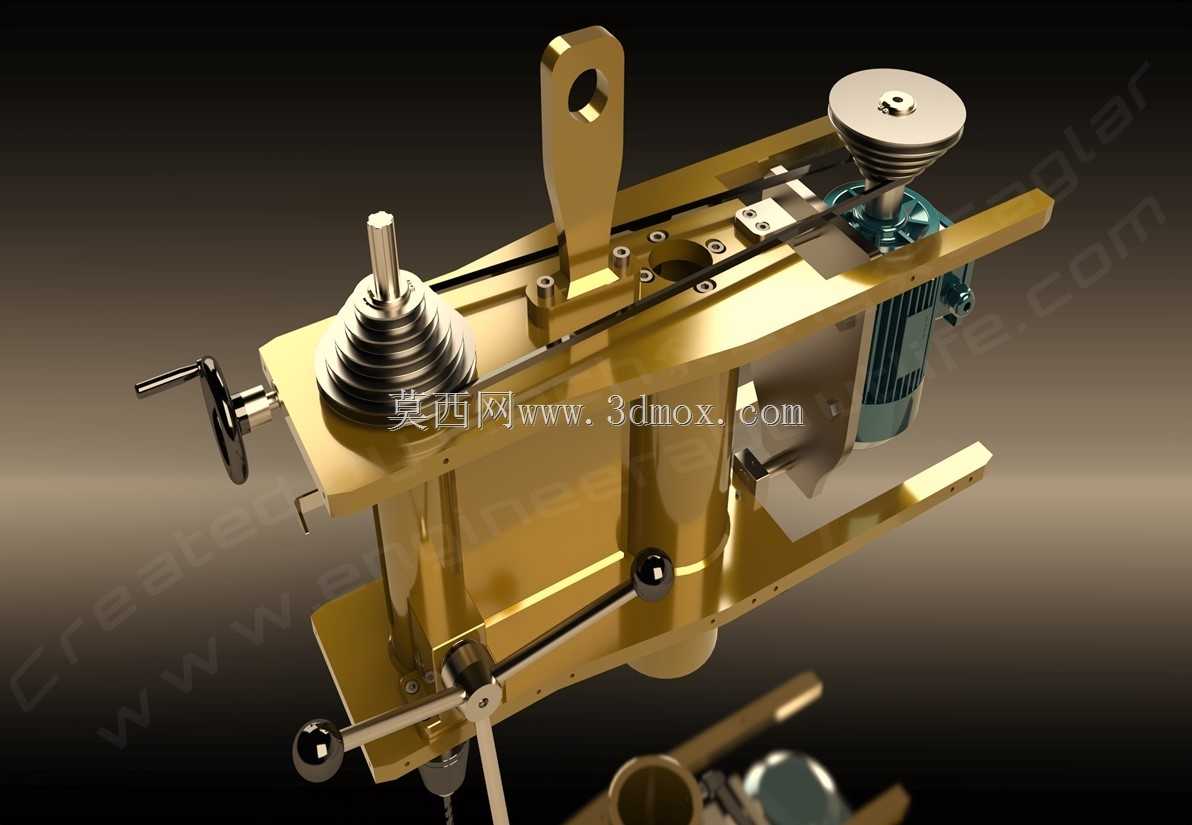

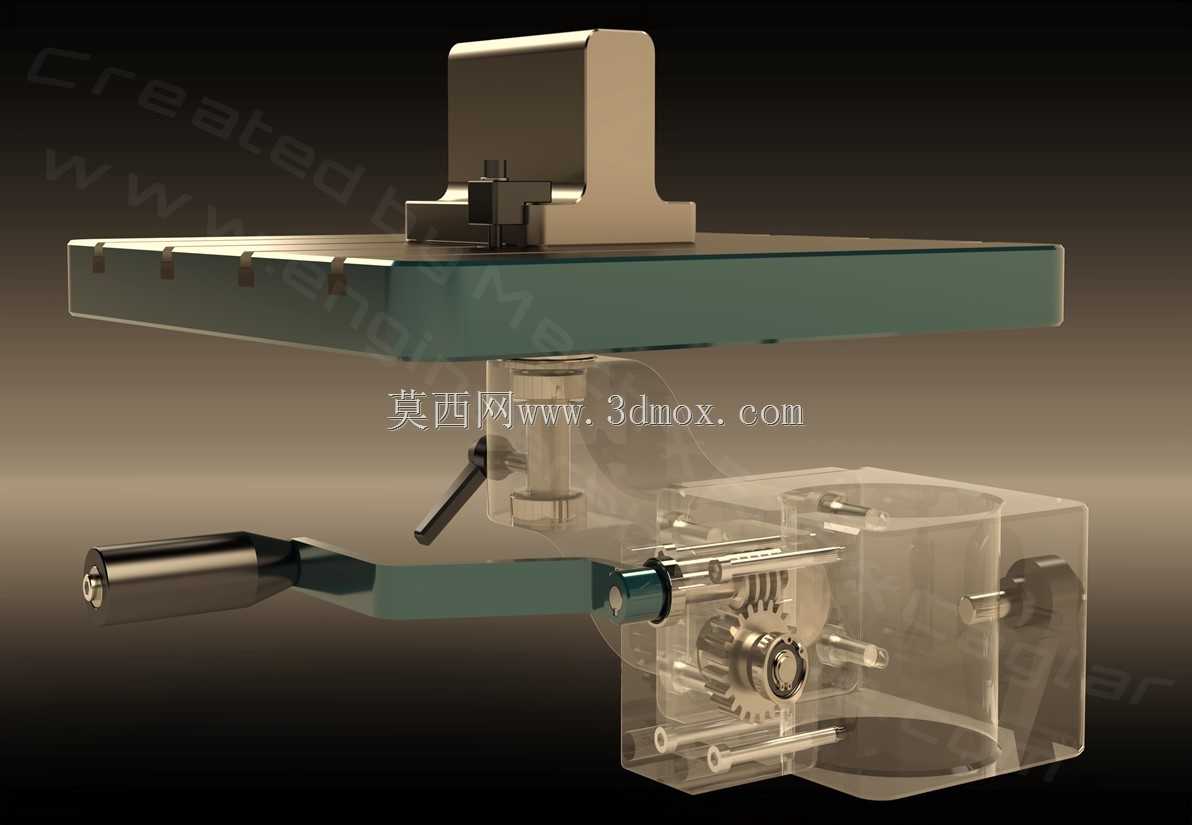

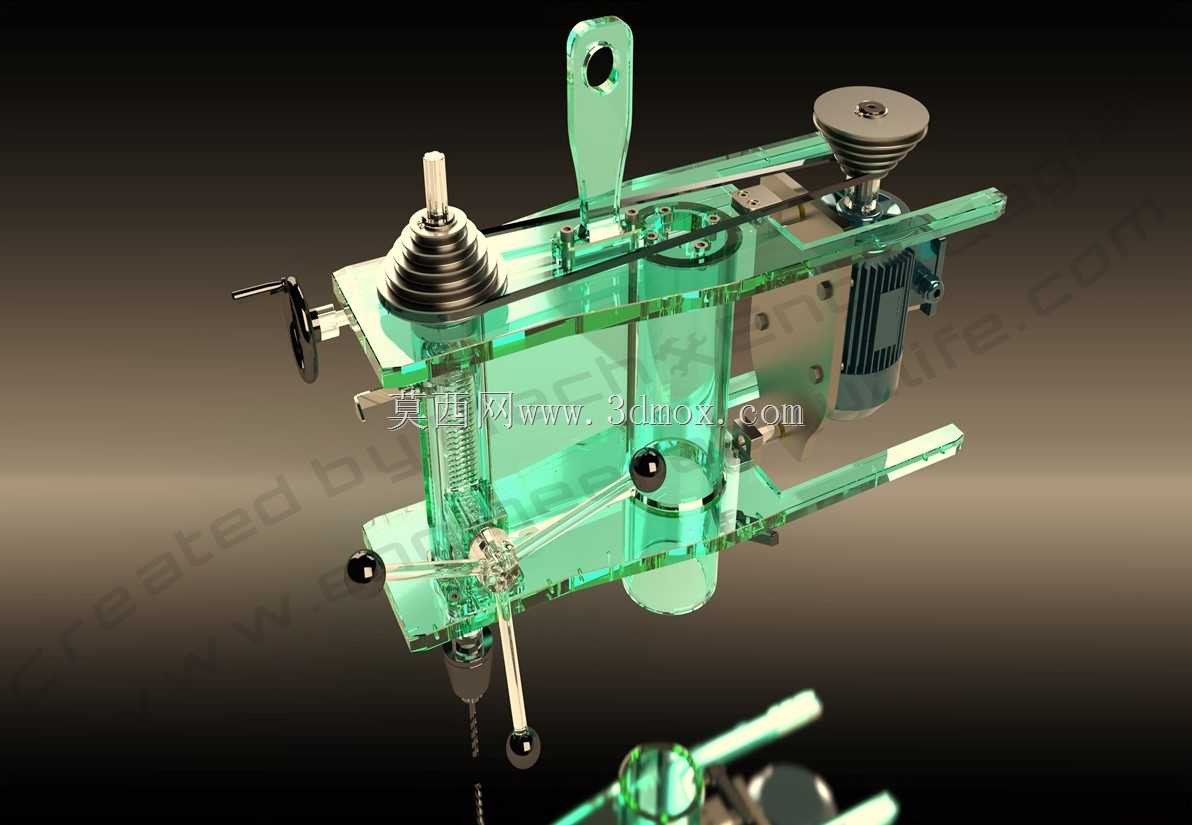

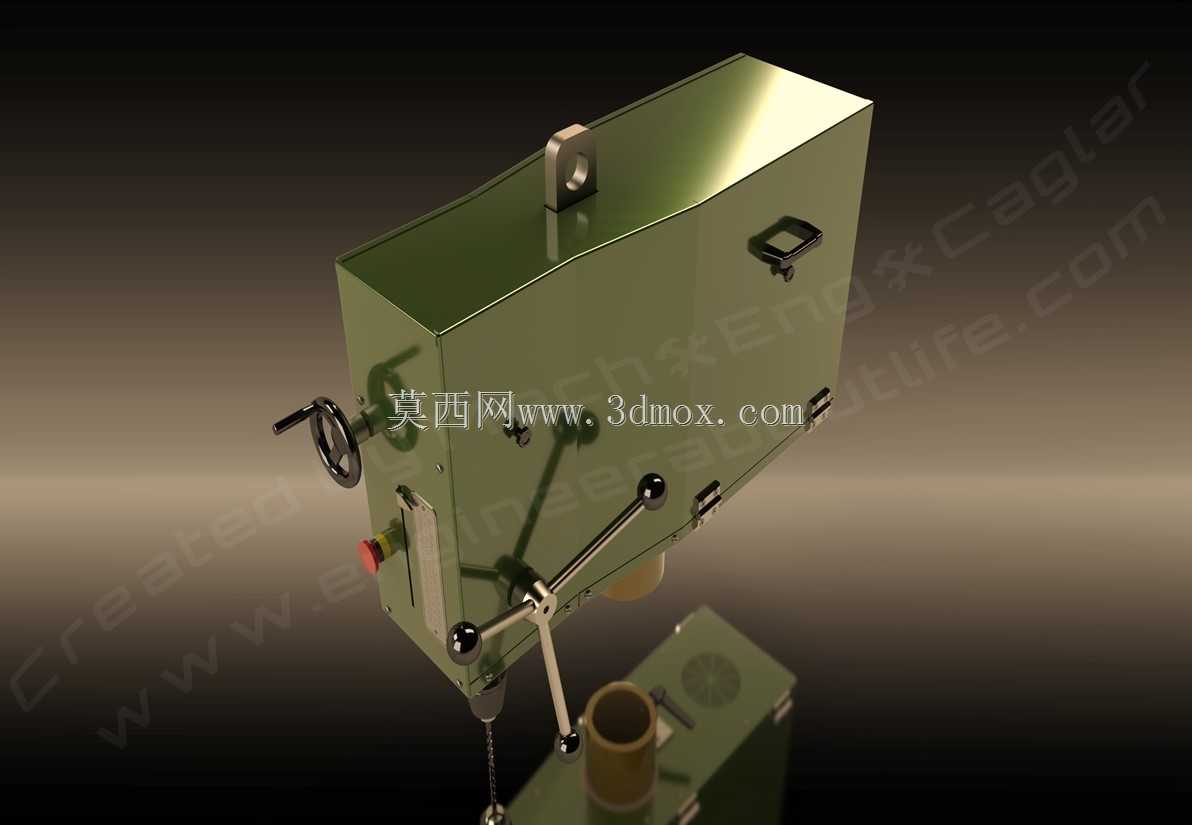

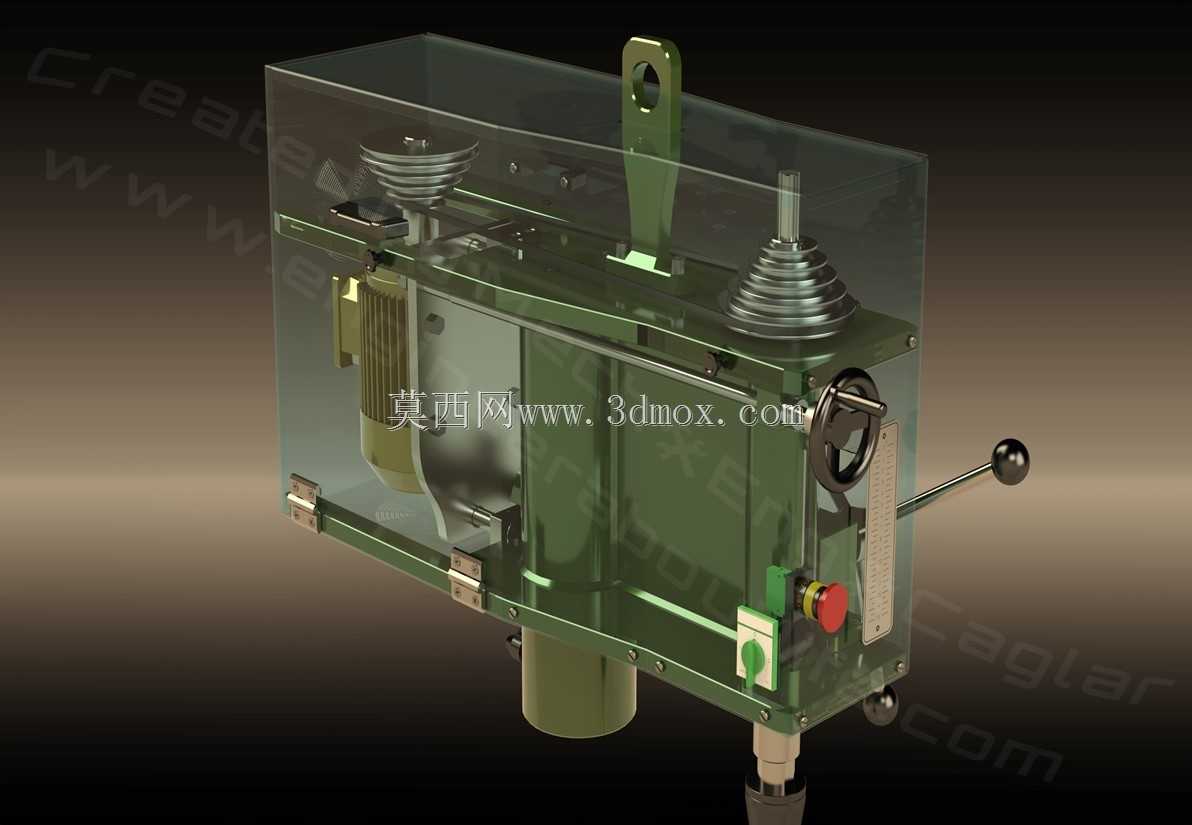

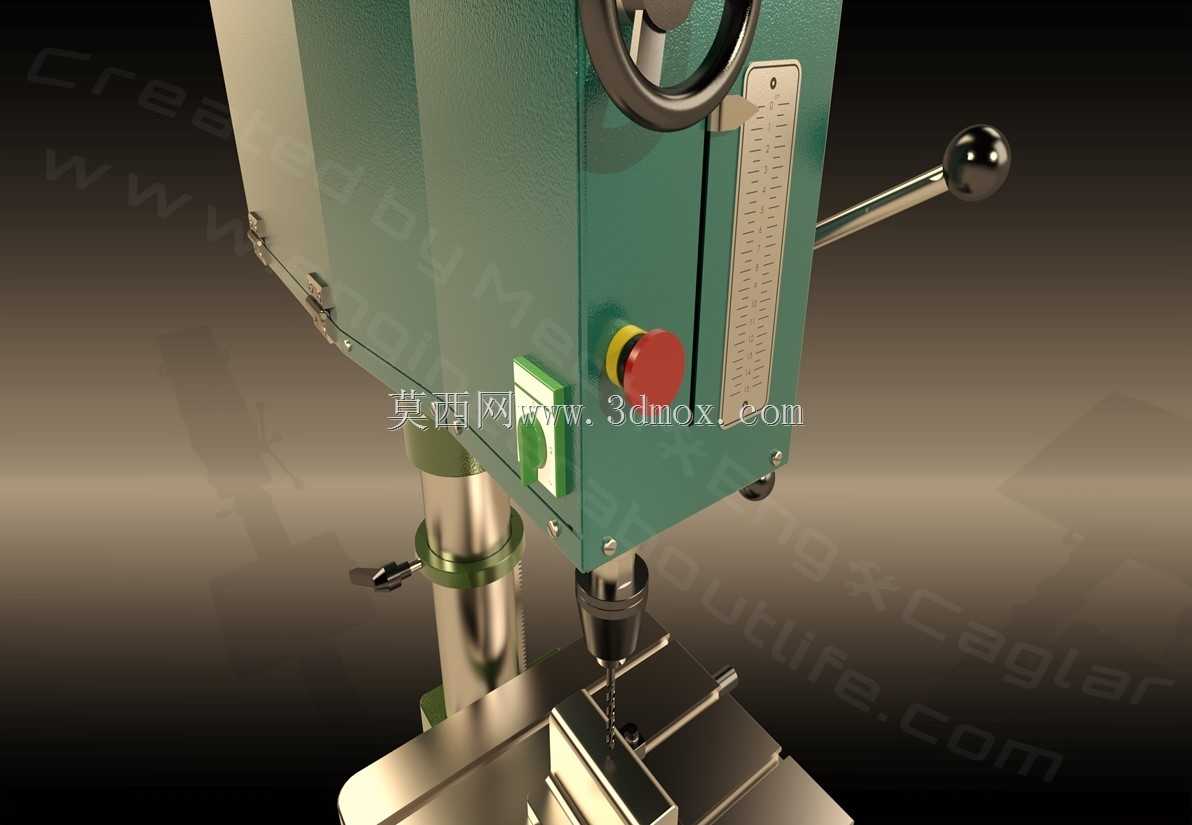

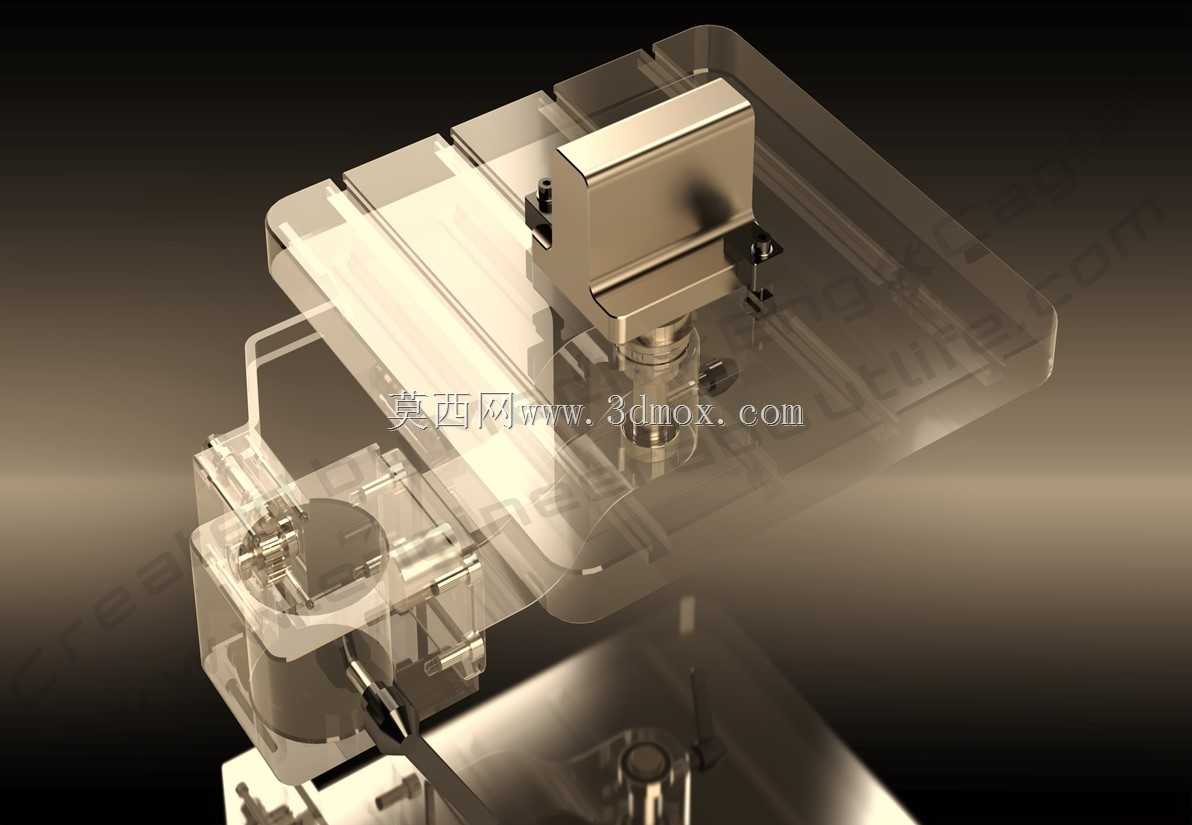

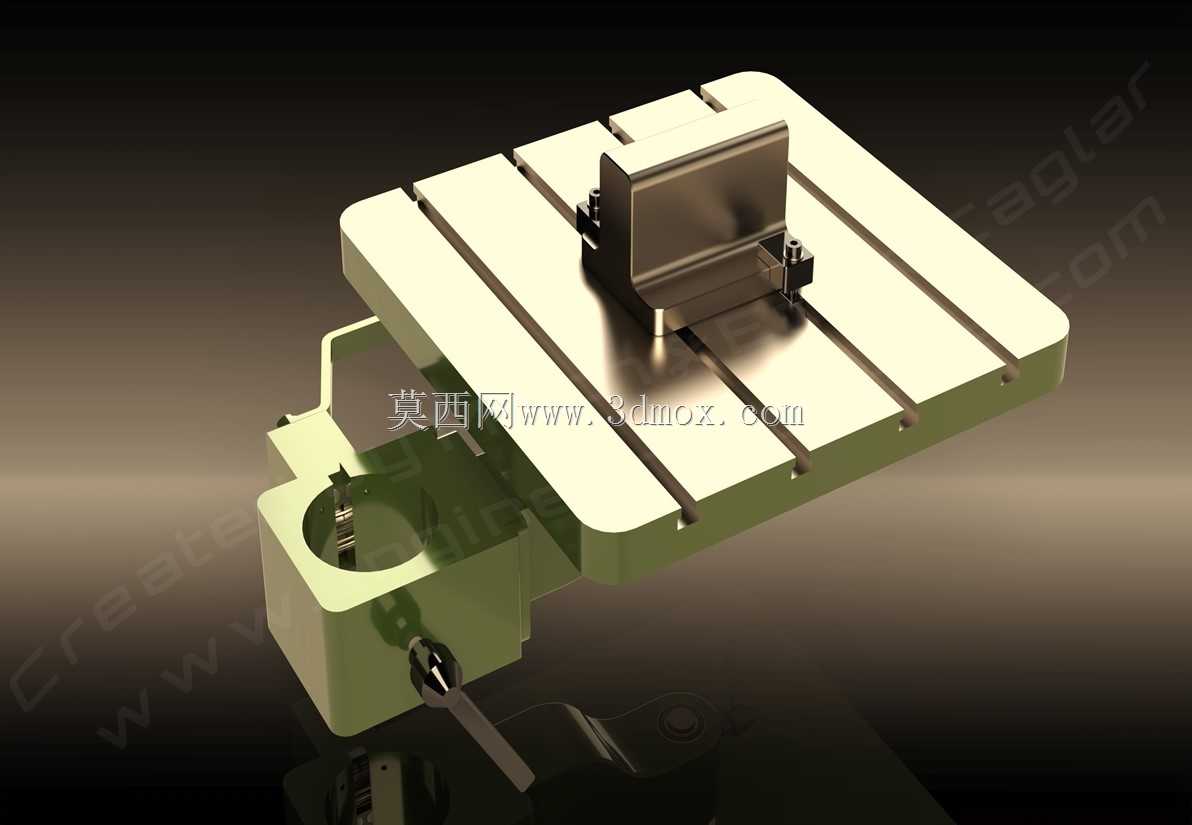

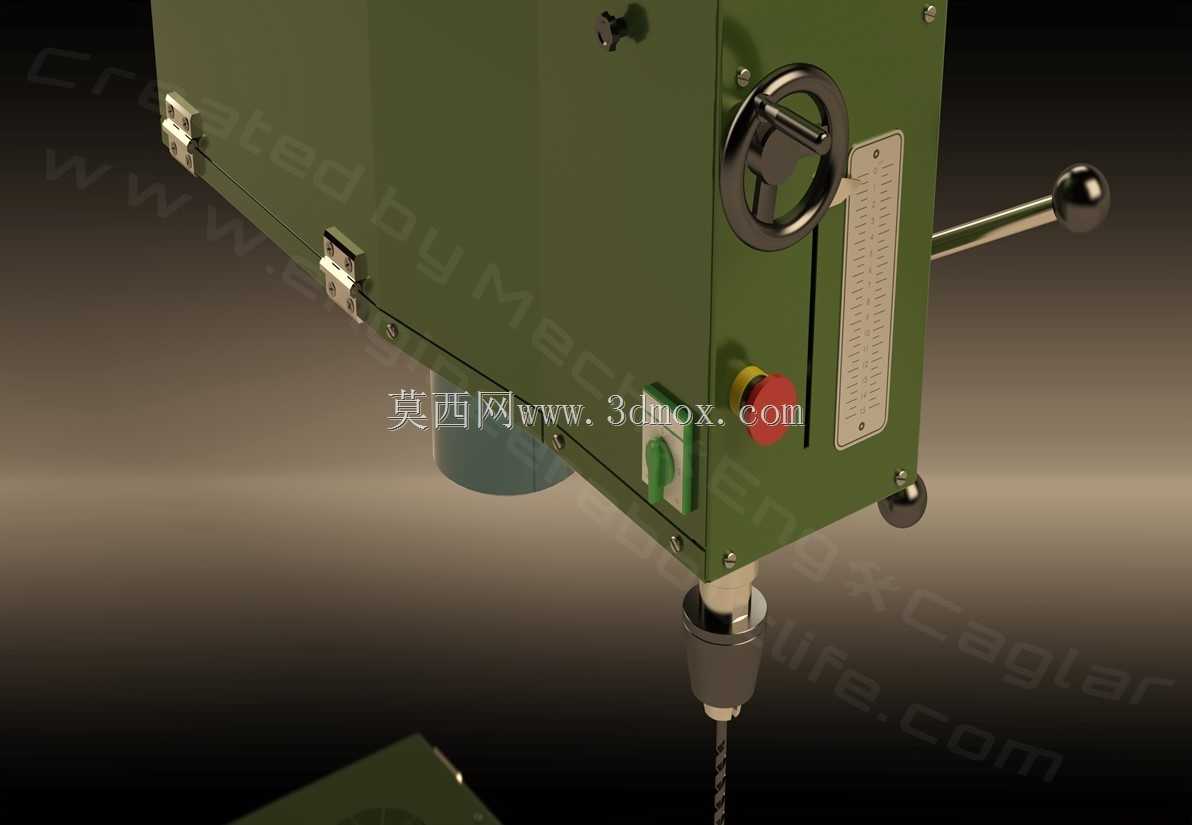

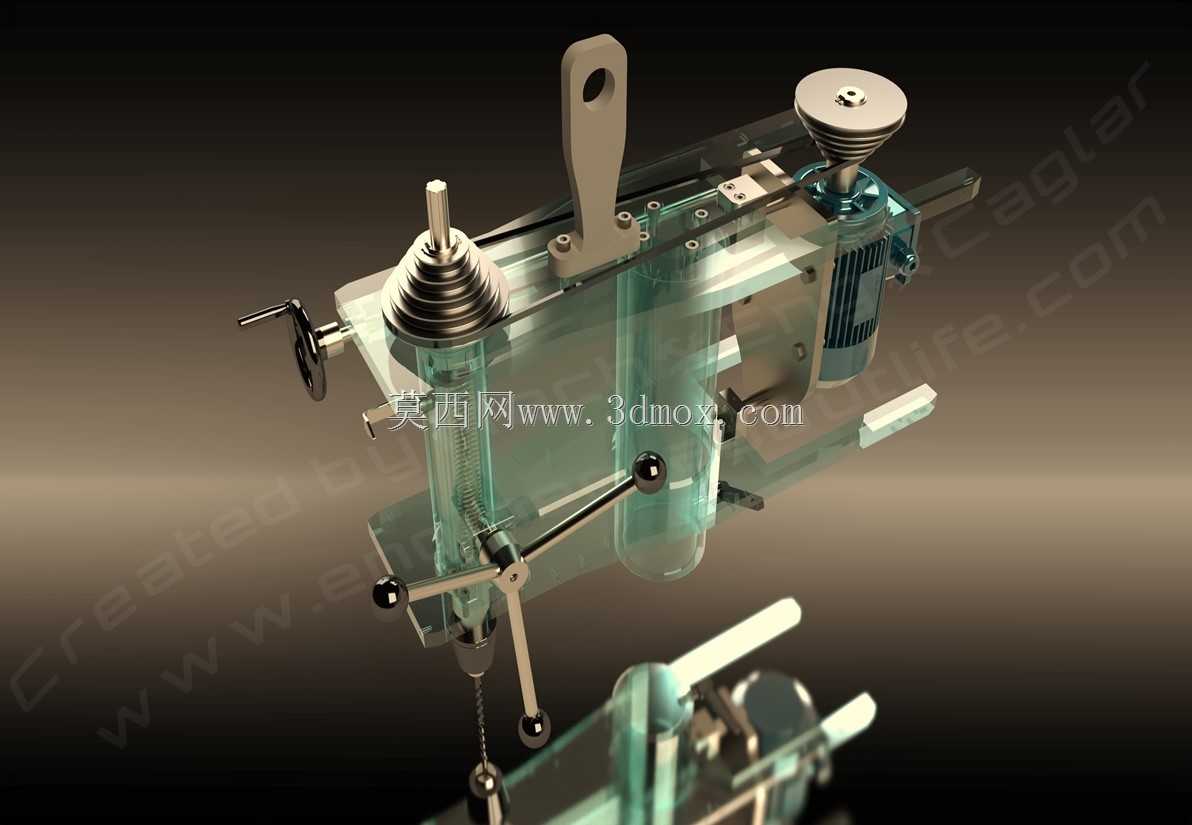

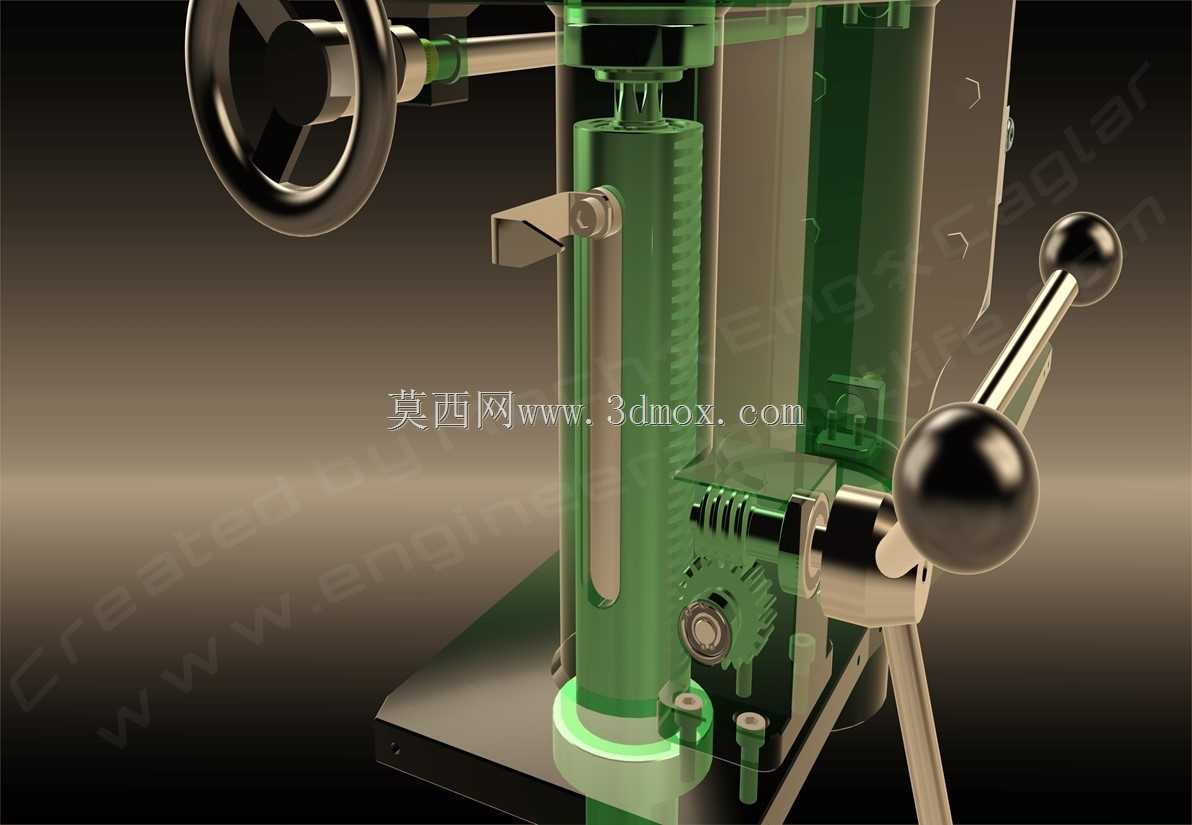

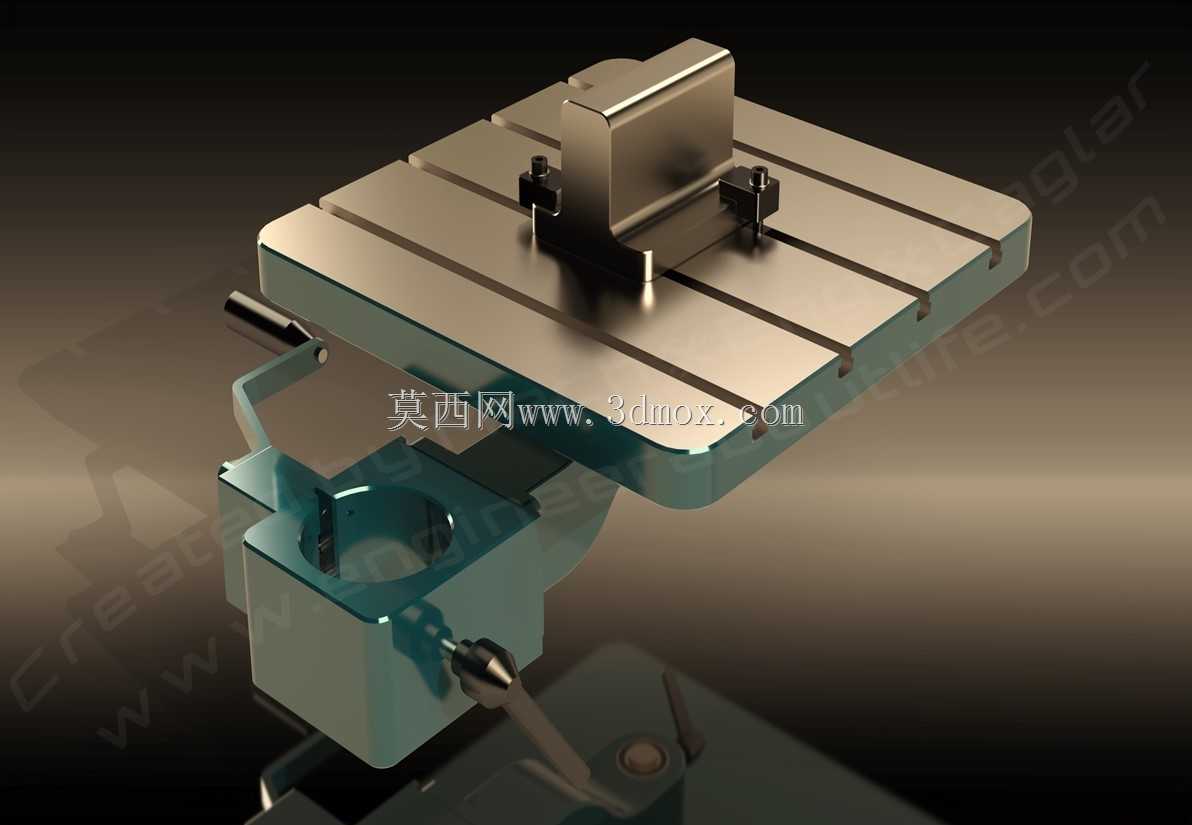

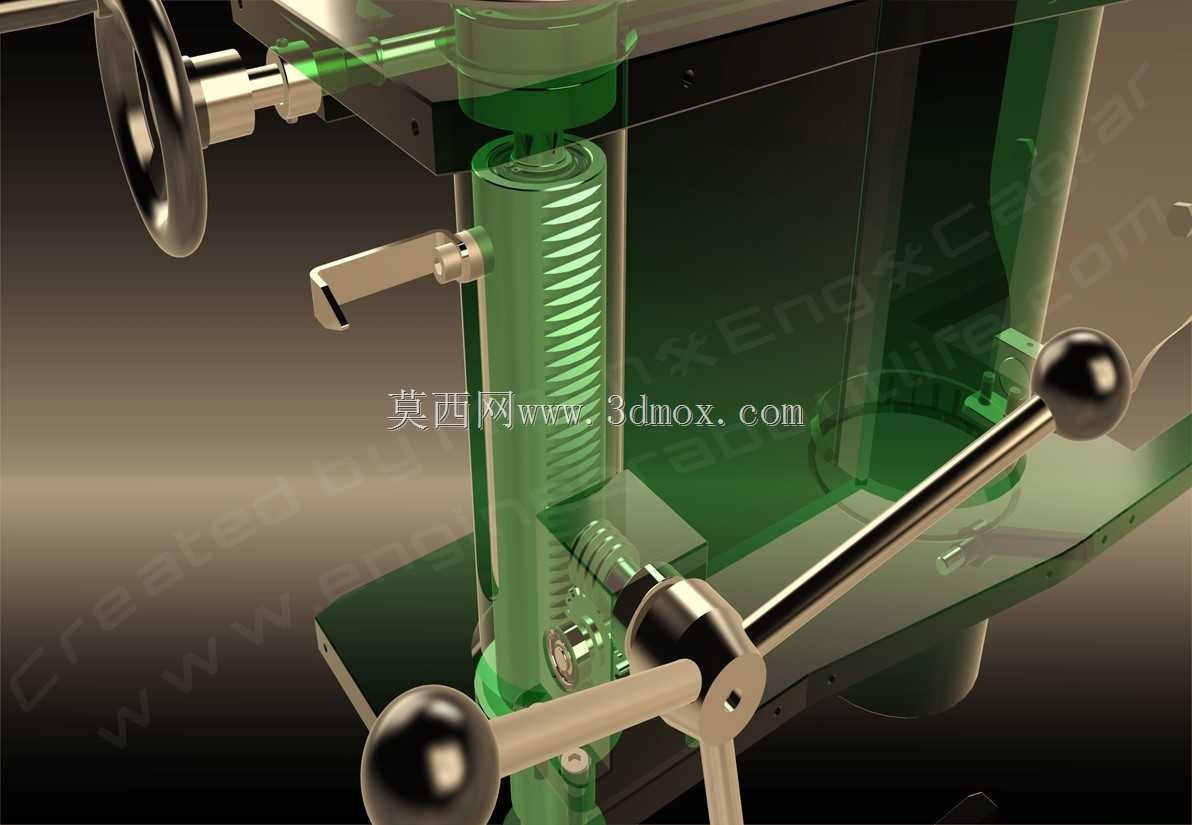

车间里老式台钻的立柱晃动问题，一直是小零件孔加工精度超差的核心诱因，这款台式立柱钻床的结构设计，刚好把这类现场痛点拆解到了每一处配合细节里。主轴箱和立柱的配合面没有沿用常见的直套滑动结构，反而做了带预紧调节的镶条设计，日常加工产生磨损后，不用拆解整个主轴箱就能微调间隙，哪怕是频繁钻削40mm钢件的重载工况，主轴径向跳动量也能稳定控制在0.02mm以内，不会出现钻偏、孔壁拉花的问题。进给手轮的位置特意往操作侧偏移了15度，握柄做了防滑滚花处理，长时间手动进给的时候手腕不用刻意扭转，站在常规操作位就能自然搭上手，连急停按钮的高度都刚好在手掌下垂就能碰到的位置，遇到钻头崩刃、工件移位的突发状况，不用抬手找按键就能立刻停机。工作台的T型槽做了加宽处理，通用的机用平口钳、简易钻模都能直接装夹，不用额外做转接板，台面边缘的排屑槽带微小倾斜角度，钻削产生的铁屑会顺着槽滑到集屑盒里，不会积在台面上刮伤工件表面。皮带传动的护罩做了快拆卡扣设计，更换不同转速皮带的时候不用拧一堆螺丝，掀开卡扣就能操作，护罩内侧还贴了阻尼胶层，高速运转的时候不会因为皮带抖动产生共振异响。电机安装座做了腰型孔调节结构，更换皮带或者调整皮带张紧力的时候，松开固定螺栓就能滑动电机位置，不用撬棍硬掰就能找到合适的张紧度，也不会因为安装应力导致电机轴和主轴带轮不对中，延长皮带使用寿命。钻头夹头的连接锥面做了精细的表面处理，装拆钻头的时候不会出现锥面咬死拆不下来的情况，哪怕是频繁更换不同直径钻头的批量加工场景，也能快速完成装换。底座的配重做了后置处理，哪怕主轴升到最高位置、装上最大行程的钻头，整个设备也不会出现前倾翘边的情况，不用额外打膨胀螺丝固定在地面，挪工位的时候直接用液压叉车就能转运，适合小批量多工位的加工车间使用。
