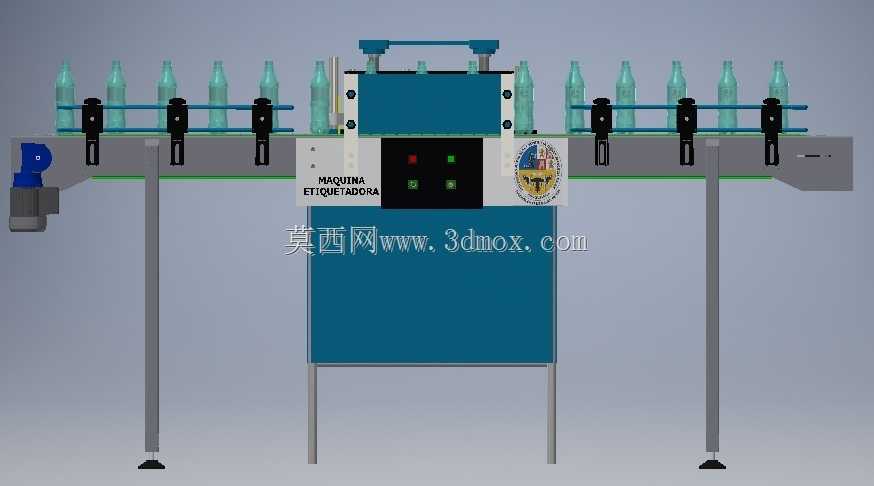

瓶装产品连续式贴标作业设备结构

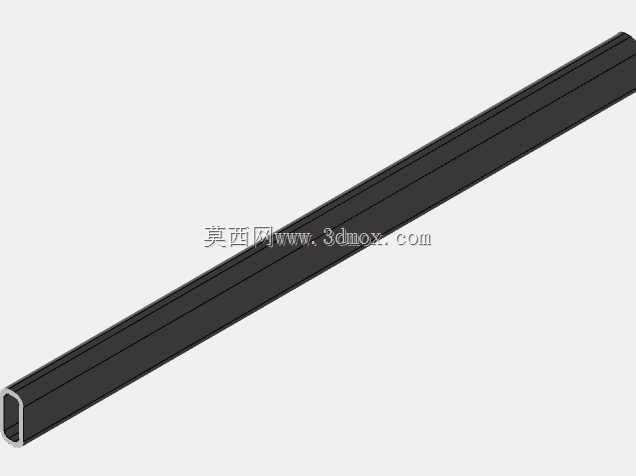

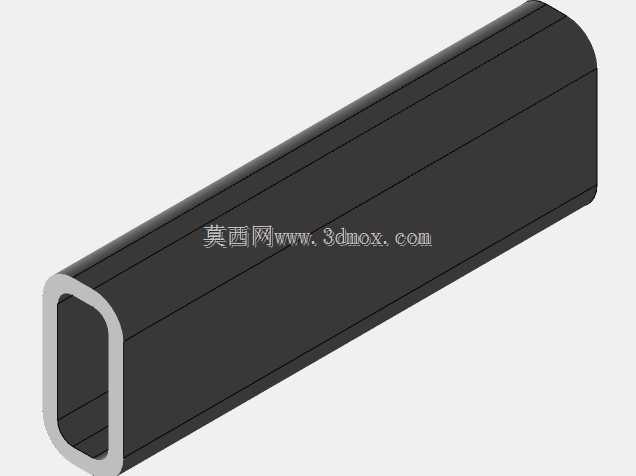

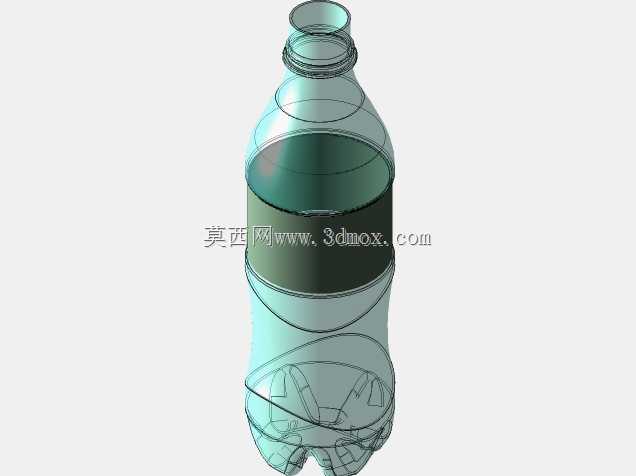

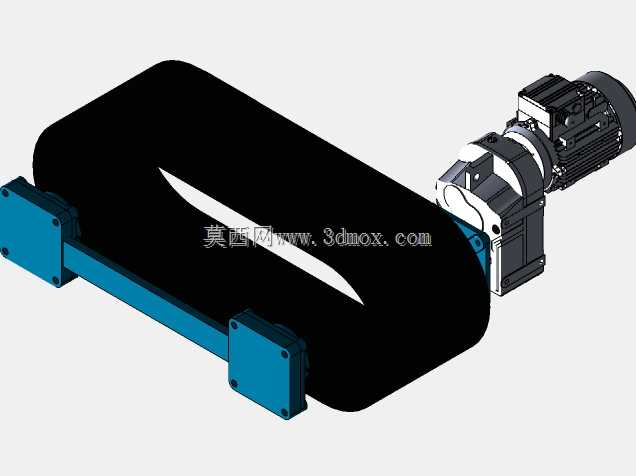

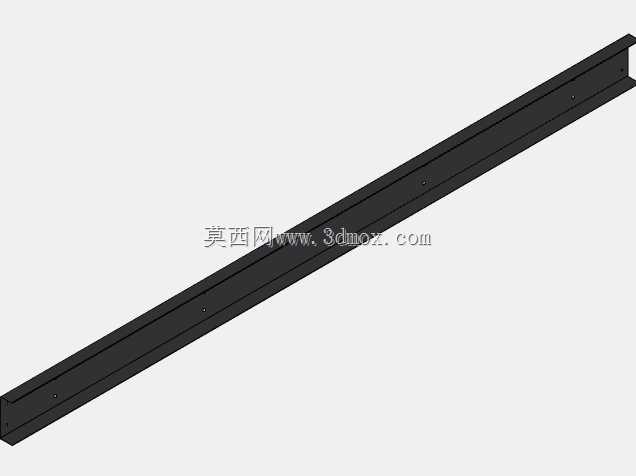

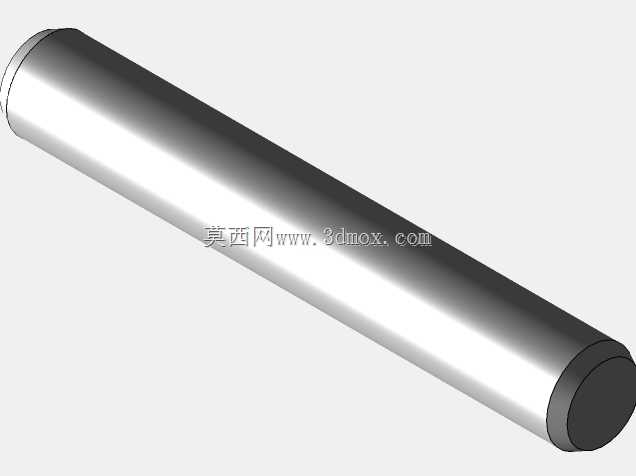

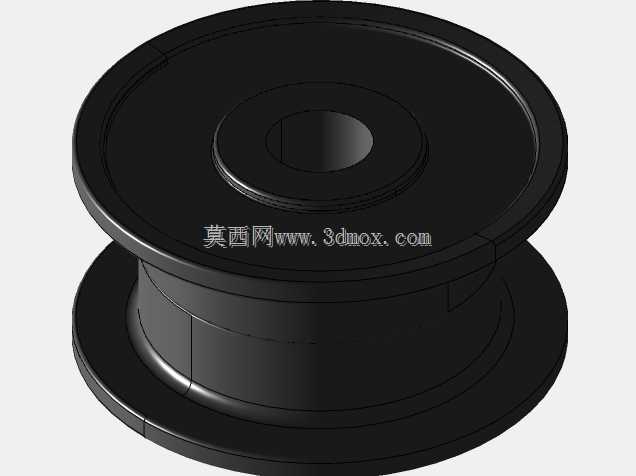

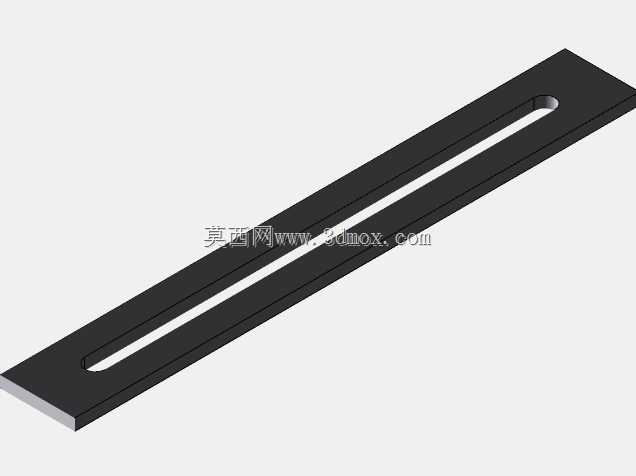

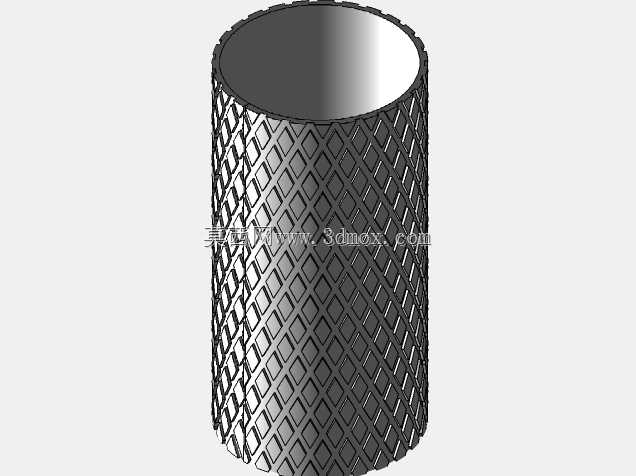

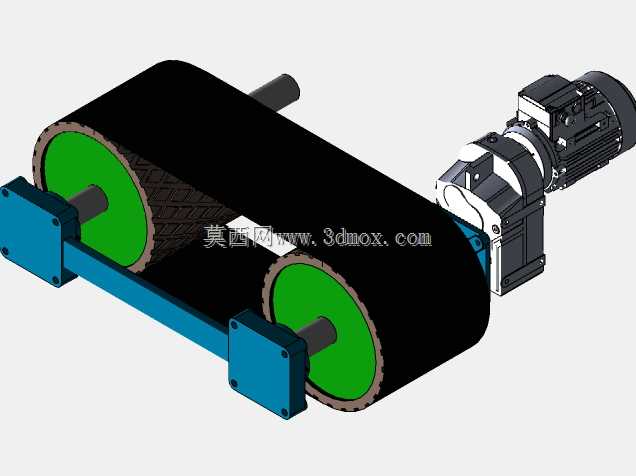

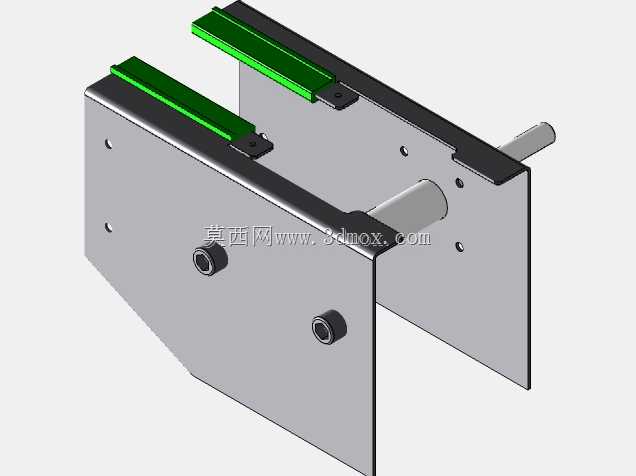

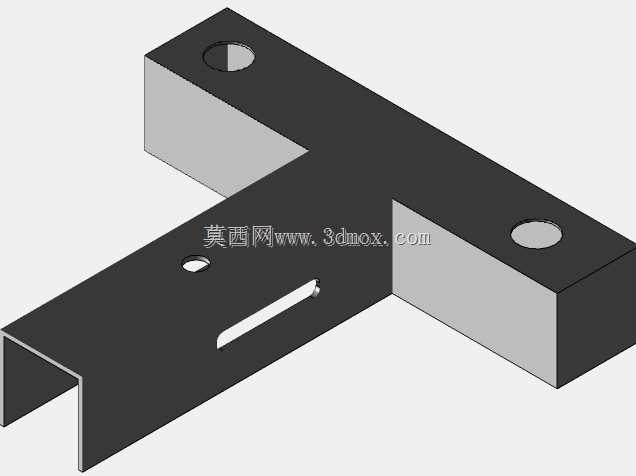

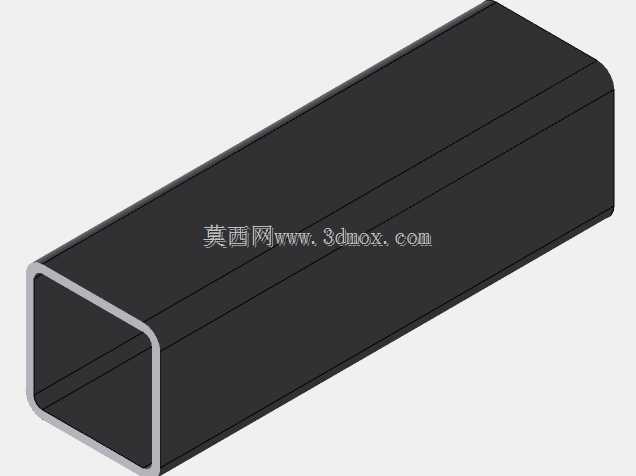

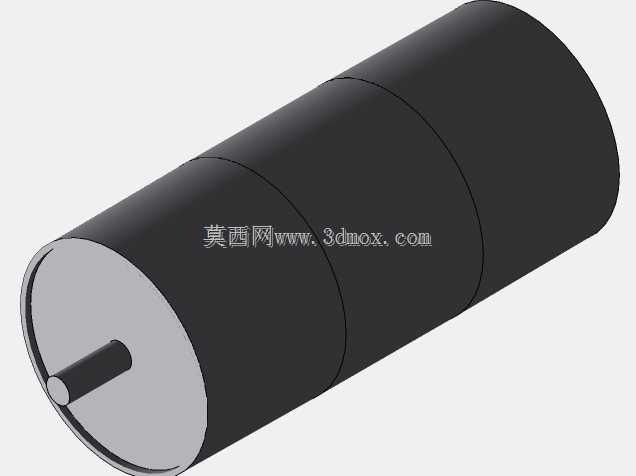

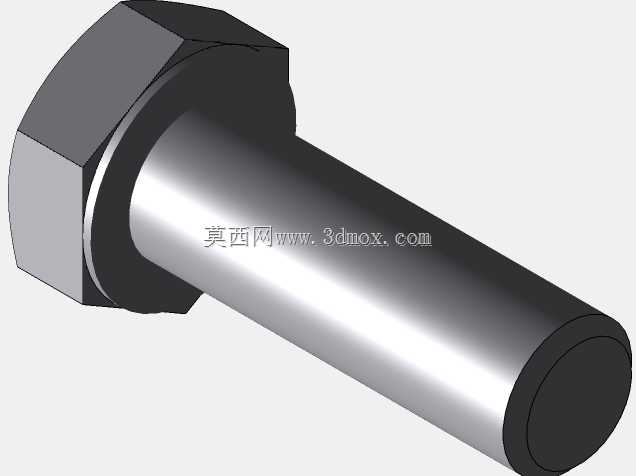

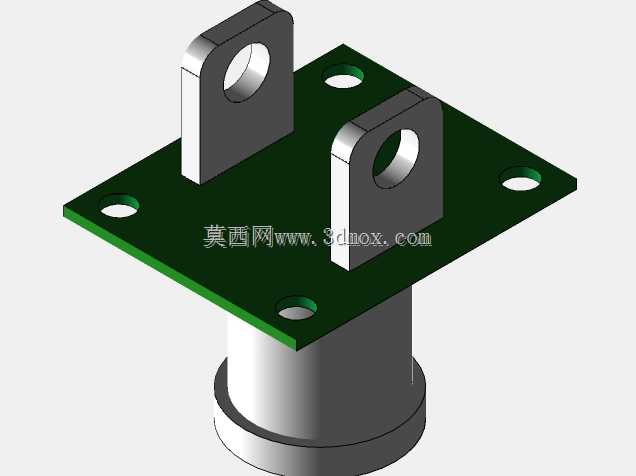

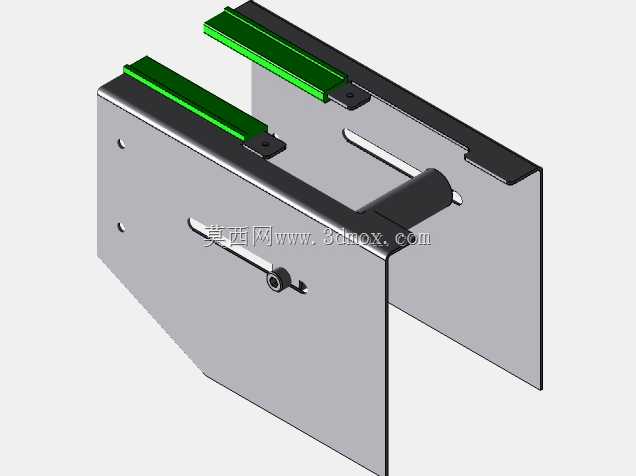

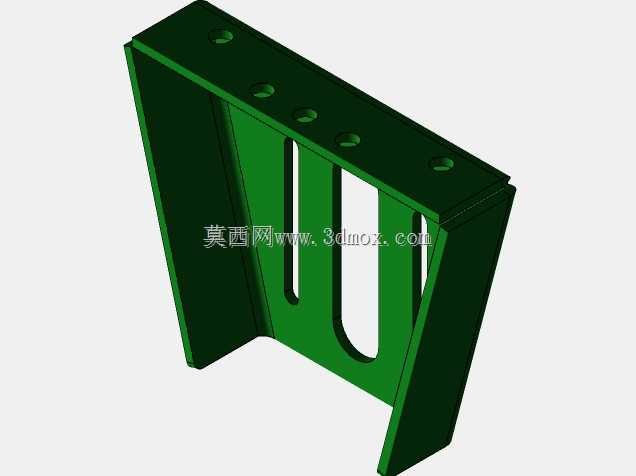

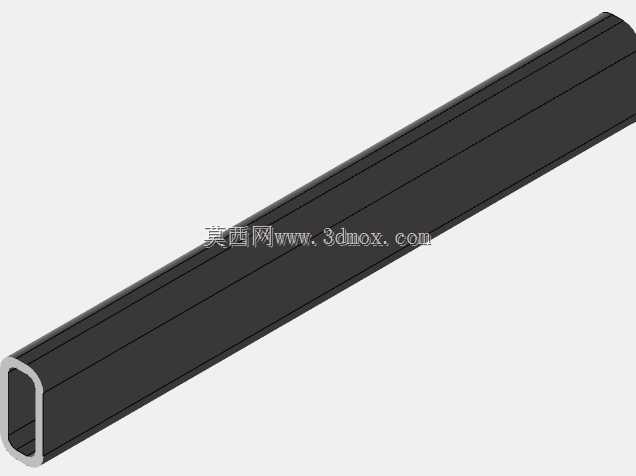

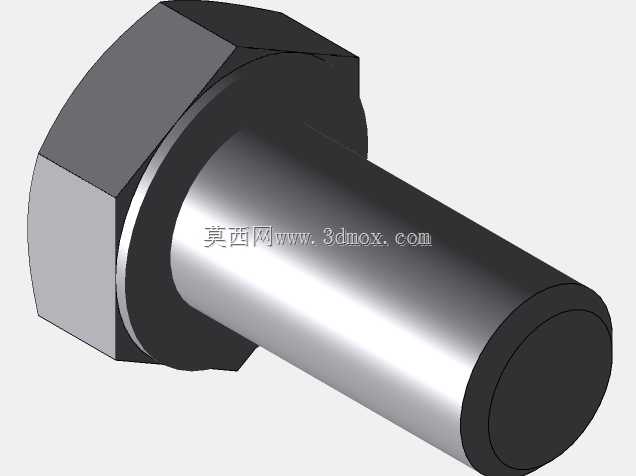

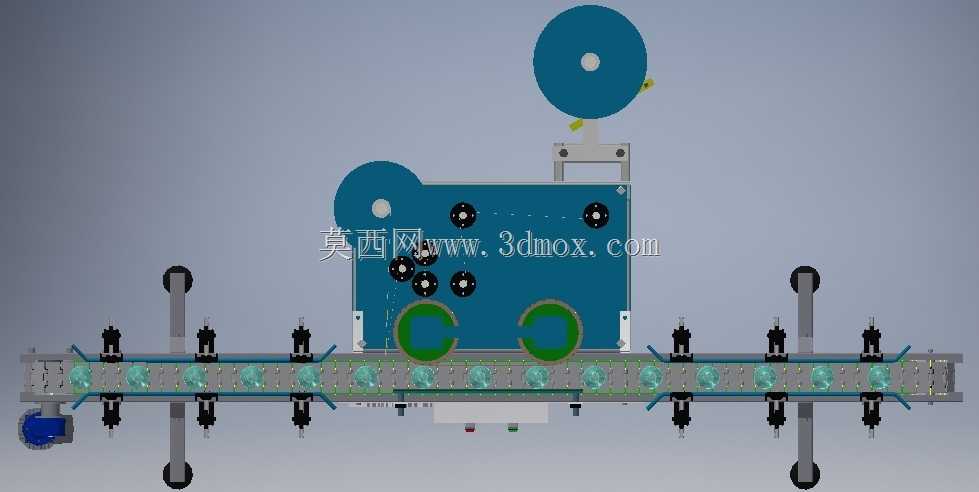

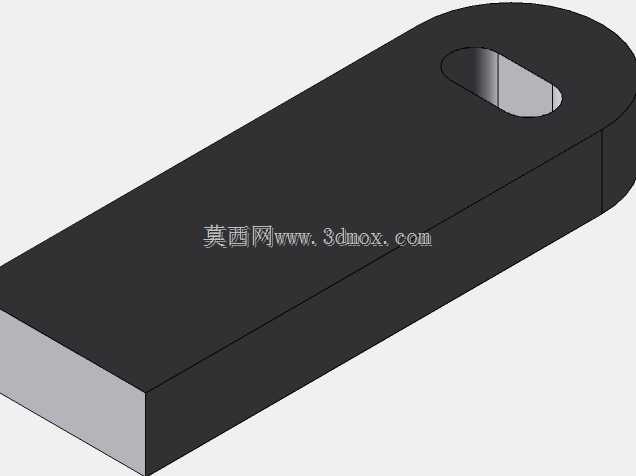

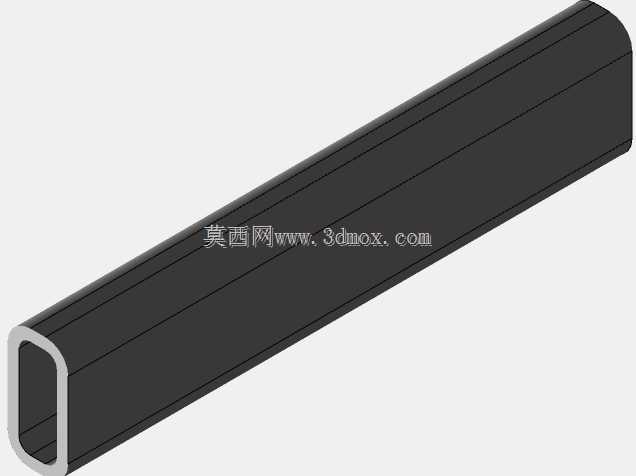

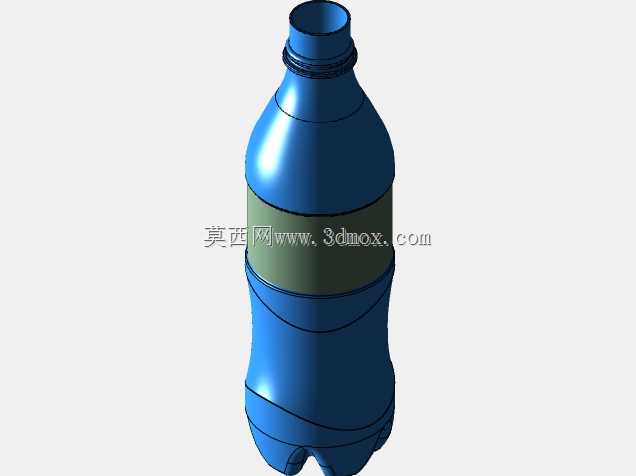

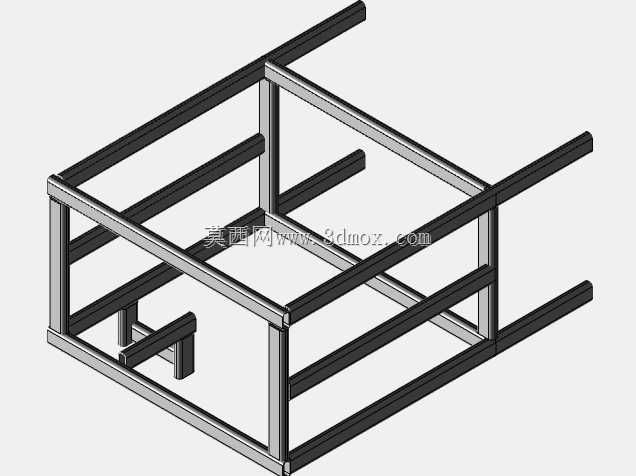

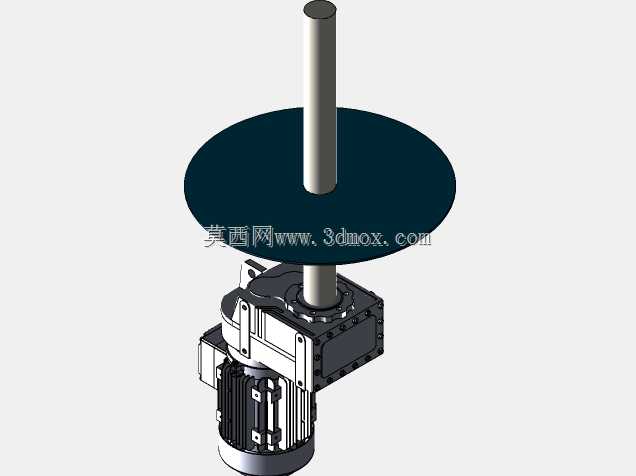

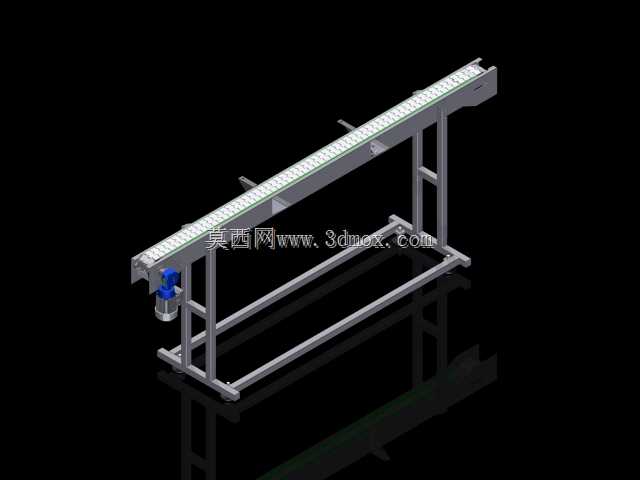

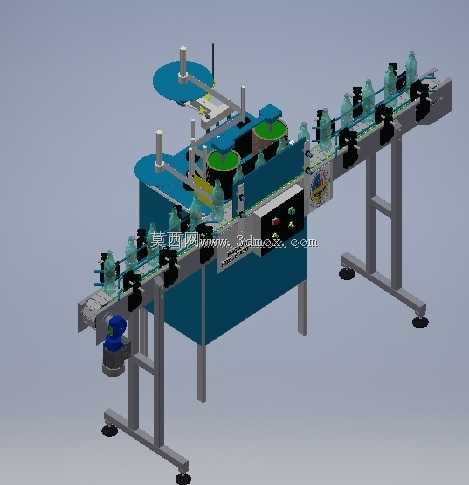

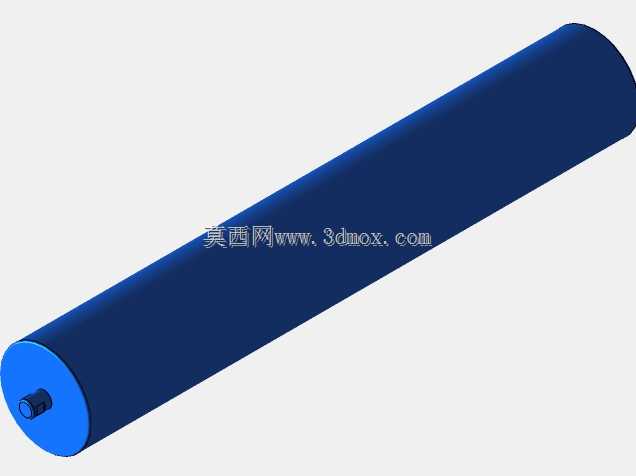

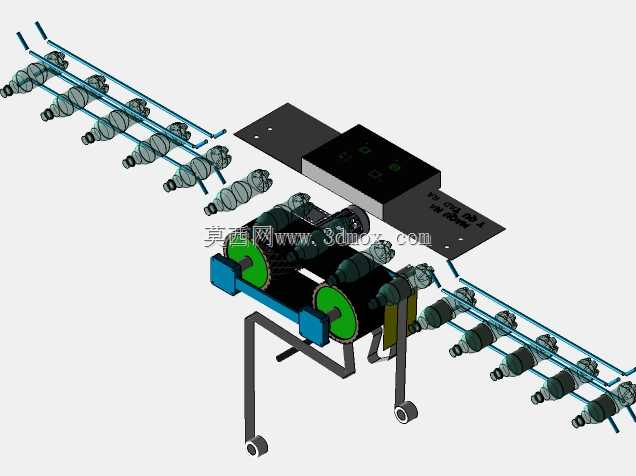

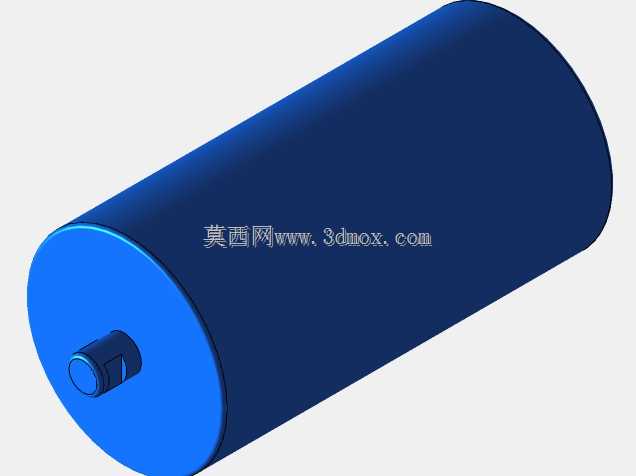

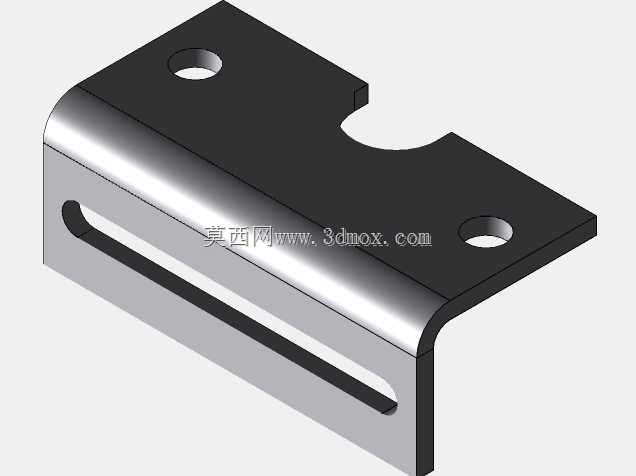

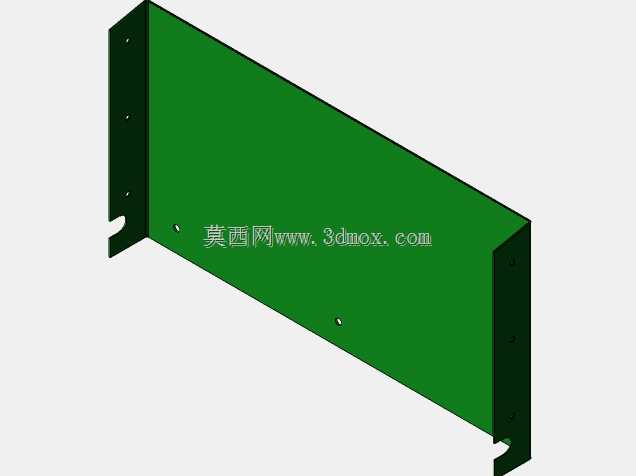

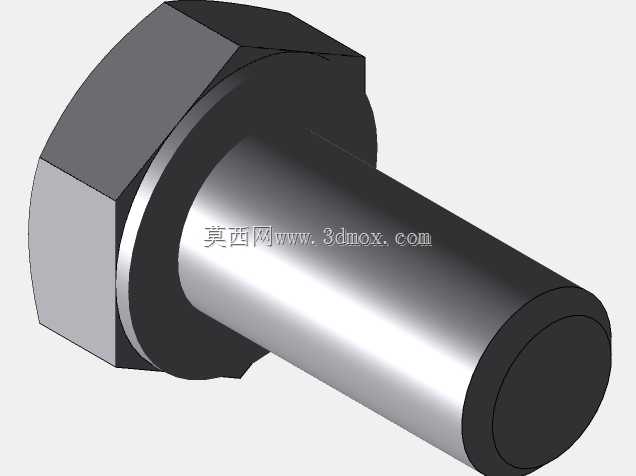

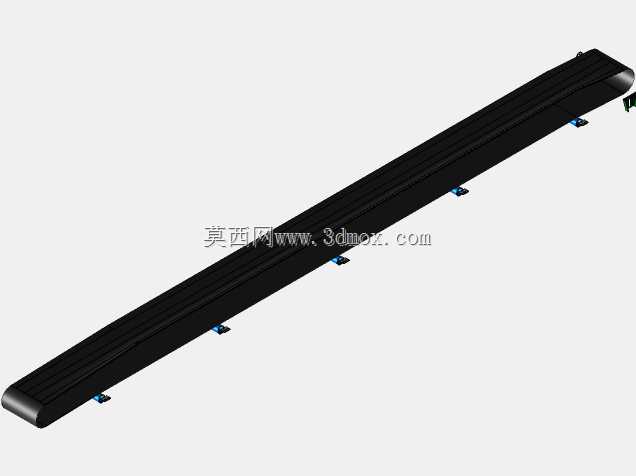

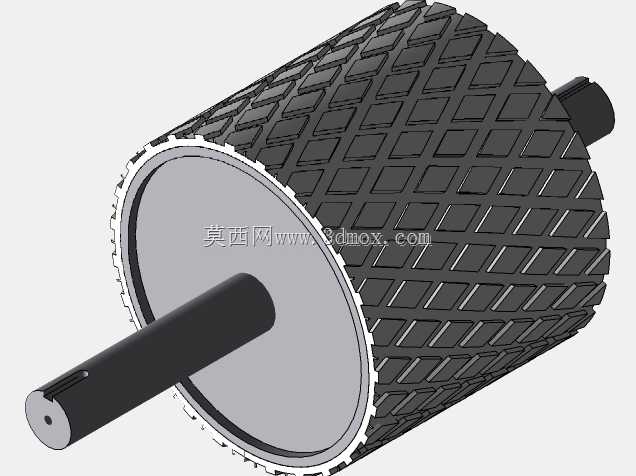

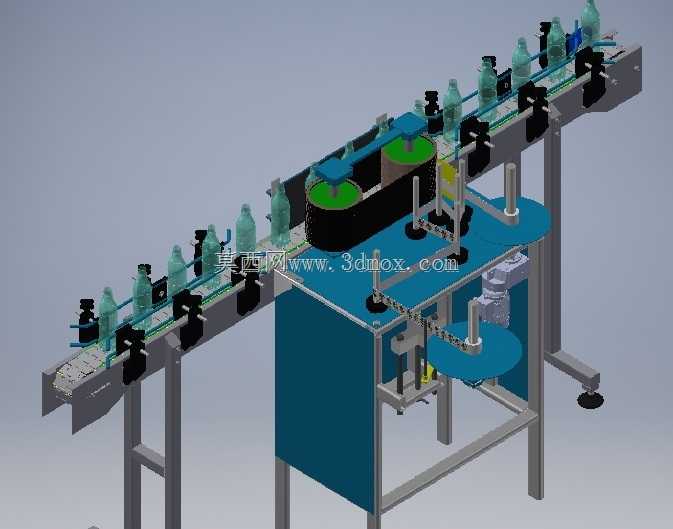

瓶装产品贴标工序长期存在对位偏移、标签褶皱、换型调试耗时长的痛点，这套贴标作业设备的结构设计完全围绕产线连续作业的公差适配逻辑展开。输送段的双侧夹持导轮没有采用常见的固定式安装结构，每一组导轮的支撑臂都预留了0.8mm的径向浮动间隙，瓶身经过贴标工位时，即便瓶体直径存在±1mm的注塑公差，导轮也能自适应贴合瓶壁，不会出现硬挤压导致的瓶身变形，也不会因为间隙过大让瓶身歪斜造成贴标错位。标签供料的两组料盘支架做了偏心调节设计，料盘安装座的腰型孔可以适配不同幅宽的标签卷，换产时不需要更换整套安装座，只需要调整锁紧螺栓的位置就能完成料盘定位，比常规的快拆结构少了三个拆装步骤，能把单批次换型时间压缩近四成。贴标工位的两组压标滚轮采用了软硬复合的接触面设计，内层是硬质铝合金辊芯保证转动时的圆跳动公差控制在0.05mm以内，外层包覆2mm厚的食品级硅胶层，标签滚压到瓶身时，硅胶层能随瓶身的微小弧度变形，把标签和瓶壁之间的空气完全挤出，不会出现边缘起翘或者中间鼓泡的问题。设备的机架主体采用模块化拼接设计，输送段、贴标头、供料盘三个单元的连接面都设计了定位销孔，现场装配时不需要反复测量校准，对准销孔锁紧螺栓就能保证各单元的同轴度公差在允许范围内，避免了现场焊接或者二次加工带来的装配误差。走线槽全部隐藏在机架的型材空腔内，外部没有裸露的线缆，既不会在长期运行中积灰沾染胶渍，也避免了输送过程中瓶身意外刮蹭线缆造成的设备停机。底部的可调脚座支撑范围比常规设备大了30%，即便车间地面存在轻微的不平整，也能通过脚座调节把输送面的水平度控制在0.1mm/m以内，不会因为设备倾斜导致瓶身在输送过程中跑偏。
