多工位包装贴标设备高精度结构设计

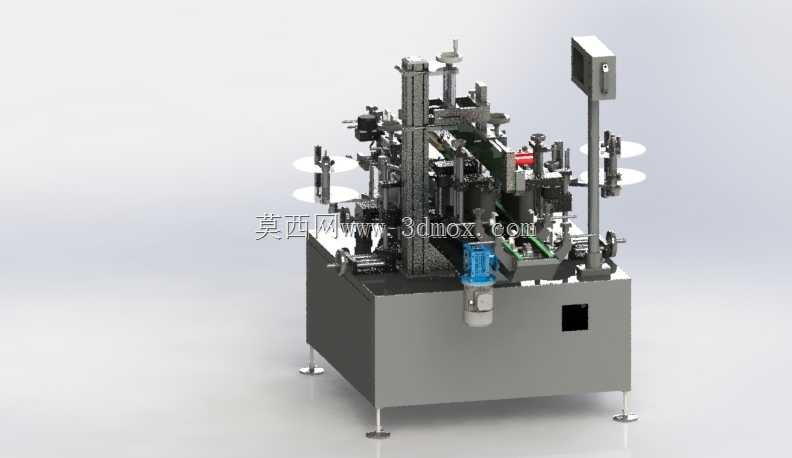

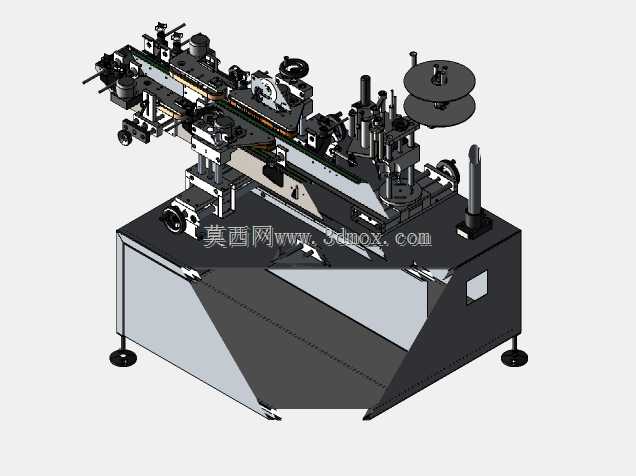

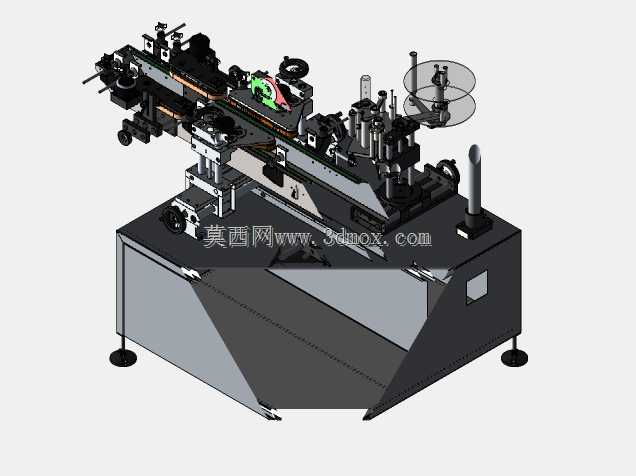

包装产线现场贴标工序最常出现的偏差问题，多来自标带张紧度波动、工件定位间隙过大、贴标压合力度不均，这类问题在小批量多规格包装件生产时尤为突出，这款贴标设备的结构设计恰好针对这类现场痛点做了针对性的适配调整。底部支撑机架采用加厚方通焊接框架，底部配置可调脚杯，可直接适配车间地面存在的3mm以内高低差，无需额外做地基找平，脚杯与机架连接处加设橡胶减震垫，能抵消主电机运转带来的高频微振，避免振感传递到上部贴标工位造成标签偏移。上部多组贴标工位呈对称排布，每组工位的标带放卷、导辊、收卷结构都做了独立的张紧调节滑块，滑块采用线性导轨导向，调节时无卡顿虚位，不同厚度的不干胶标带切换时，只需微调滑块位置就能匹配最佳张紧力，不会出现标带走偏、拉断的情况。工件输送通道两侧的导向挡条采用快拆式设计，挡条通过翼型螺母固定在安装座上，更换不同宽度的包装件时无需工具就能快速调整挡条间距，挡条与工件接触的边缘做了倒圆角抛光处理，不会刮花包装件表面的印刷层。贴标压合辊采用硅胶材质包覆，辊面硬度控制在邵氏40度，压合时能自适应包装件表面的微小弧度，保证标签与工件表面完全贴合无气泡，压合辊的安装支架上设置了微型弹簧缓冲结构，遇到厚度偏差±2mm的工件时能自动退让，不会压坏包装壳体。侧边的控制电箱采用独立悬臂安装，电箱角度可随操作人员的站位自由调整，悬臂内部走屏蔽线缆，避免设备运转时的电磁干扰影响触控屏的操作灵敏度。设备中部的驱动电机采用立式安装结构，电机输出端直接连接主输送轴，省去了中间的链轮传动环节，既减少了传动间隙带来的输送位置偏差，也降低了后期维护时的润滑、张紧工作量。各工位的检测传感器安装座都预留了长条形调节孔，可根据标签长度、工件贴标位置的不同自由调整检测点位，适配不同规格产品的贴标需求，无需额外加工新的安装支架。
