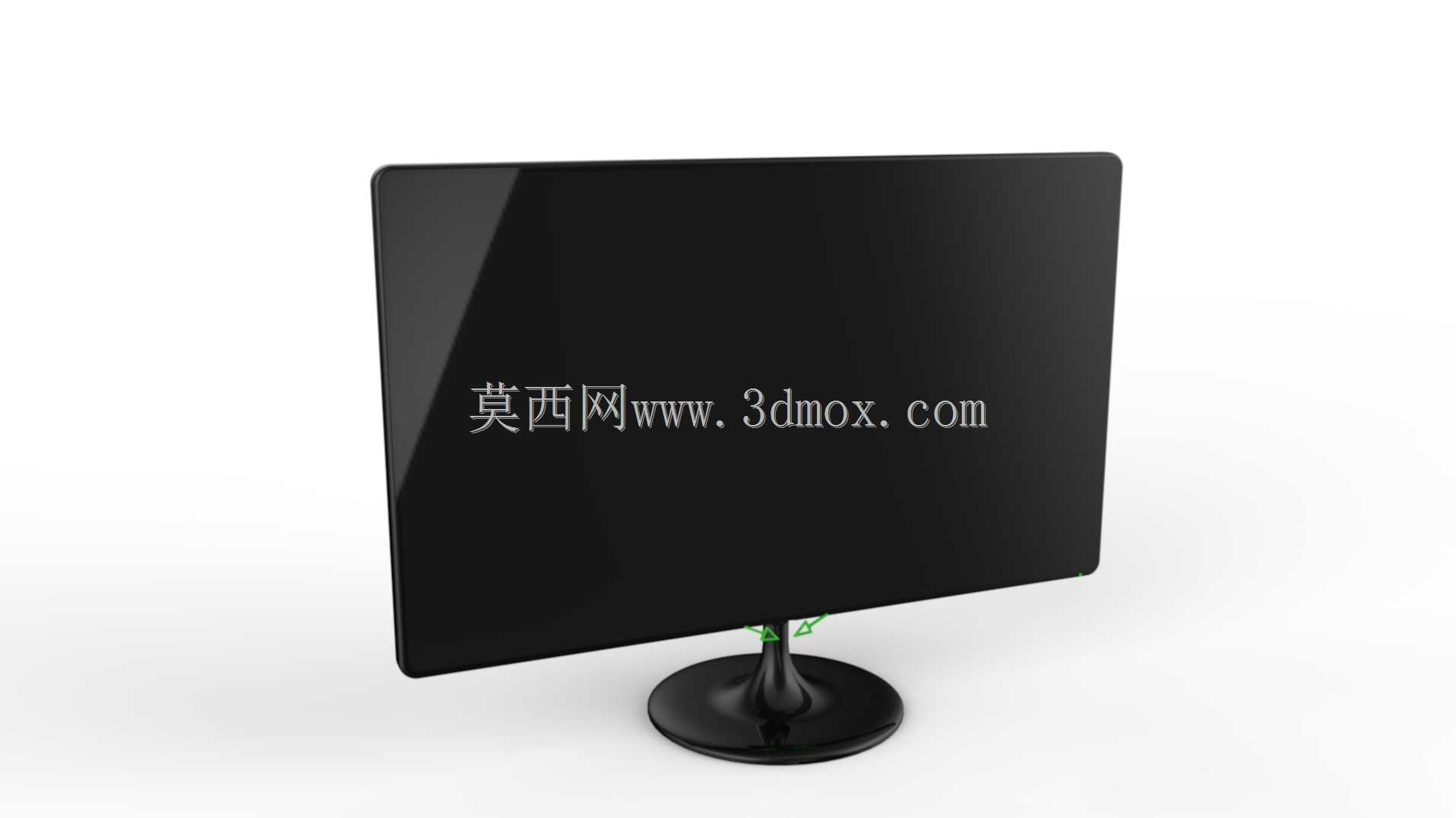

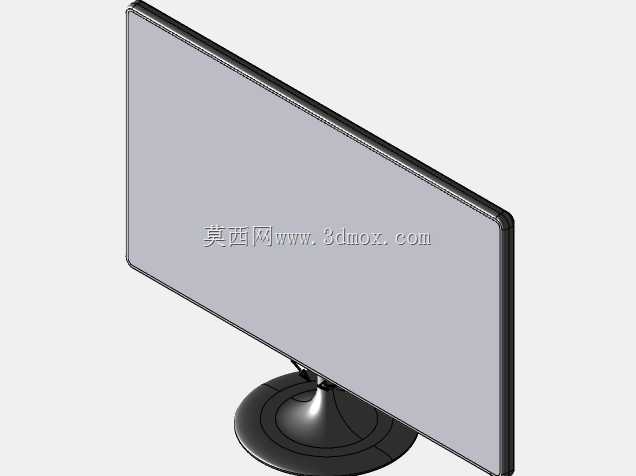

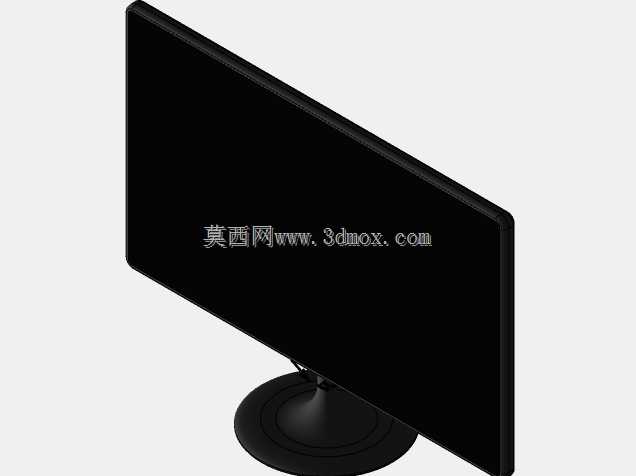

家用办公宽屏液晶显示器外观结构设计

桌面显示设备的底座配重失衡是长期被忽略的加工适配痛点，常规薄款显示器底座仅靠平面注塑件承托，屏幕俯仰角度调整后极易出现前倾翘边，甚至轻微磕碰就会侧翻，这款显示器的结构设计从加工落地的角度做了针对性的取舍。底座采用下宽上窄的水滴形轮廓，底部预留了0.8mm的环形嵌槽，装配时可以直接压入橡胶防滑垫，不需要额外涂胶固定，注塑成型时嵌槽和底座主体一次出模，省去了二次铣槽的工序，也避免了胶粘垫长期使用后脱胶移位的问题。支撑颈和屏幕背板的连接位没有采用常见的外露螺丝固定，而是在背板内侧设计了三个带导向锥的卡扣柱，支撑颈顶部的对接座对准卡扣压入后，会自动卡紧锁止，装配时不需要对位拧螺丝，单工位装配耗时能缩短近四十秒，卡扣柱的壁厚做了渐变处理，根部加厚到2.2mm避免受力断裂，卡接端做了15度的拔模斜度，拆卸时用专用撬片就能轻松分离，不会像过盈配合结构那样撬坏外壳。屏幕前框的黑边做了0.3mm的微弧收边，不是生硬的直角切割，注塑成型时不会出现边角缺料的问题，后续喷涂哑光黑涂层时，弧面位置也不会出现积漆流挂的瑕疵，屏幕和前框的配合间隙控制在0.15mm，既不会因为间隙过大进灰，也不会因为公差累积导致屏幕被挤压出现水波纹。背板的散热孔没有开在正对主板元件的位置，而是沿着支撑颈两侧排布成斜向格栅，既保证了热空气上升排出的通路，也避免液体泼溅时直接滴到内部电路板上，格栅的筋条宽度统一为1.2mm，注塑时不会出现缩痕，也不需要后续打磨修边。支撑颈内部穿线的通道做了圆角过渡，没有尖锐的棱边，装配线材时不会刮破线材外皮，通道的内径留足了3mm的余量，电源线和视频线可以同时穿过，不会出现卡线的问题。屏幕俯仰调节的阻尼轴做了预紧力校准，调整到任意角度都不会出现自动垂头的问题，阻尼轴的固定座和支撑颈是嵌件注塑一体成型，不需要额外用螺丝固定，减少了装配零件数量，也避免了长期使用后螺丝松动导致的阻尼失效。整个外壳的所有拼接缝都做了错位止口设计，拼接后缝隙均匀一致，不会出现上下错位的段差，后续量产时对注塑件的公差容忍度更高，不需要大量人工修配就能达到外观要求，也降低了不良品率。
