适配Arduino的2.4英寸TFT显示屏结构

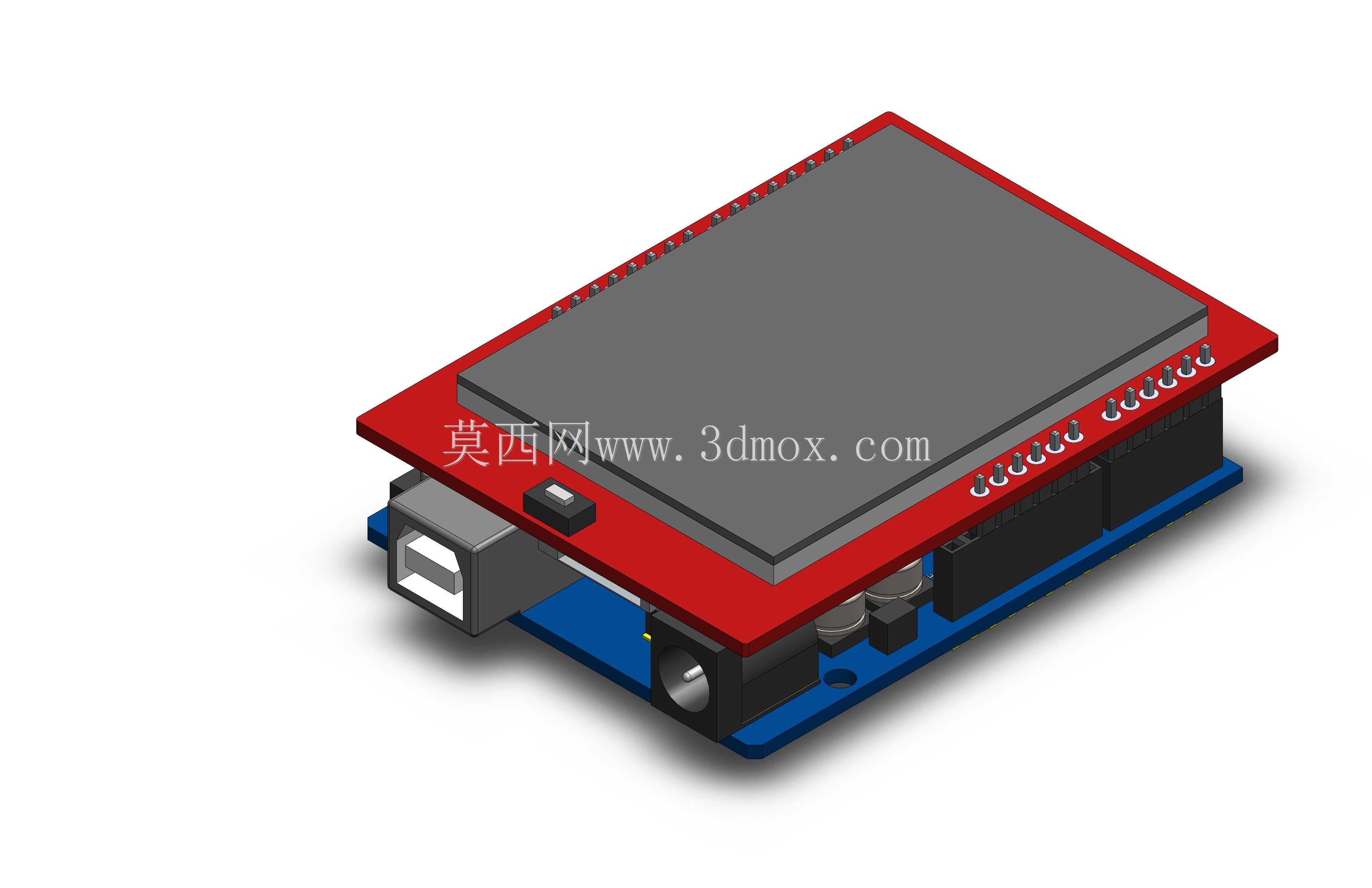

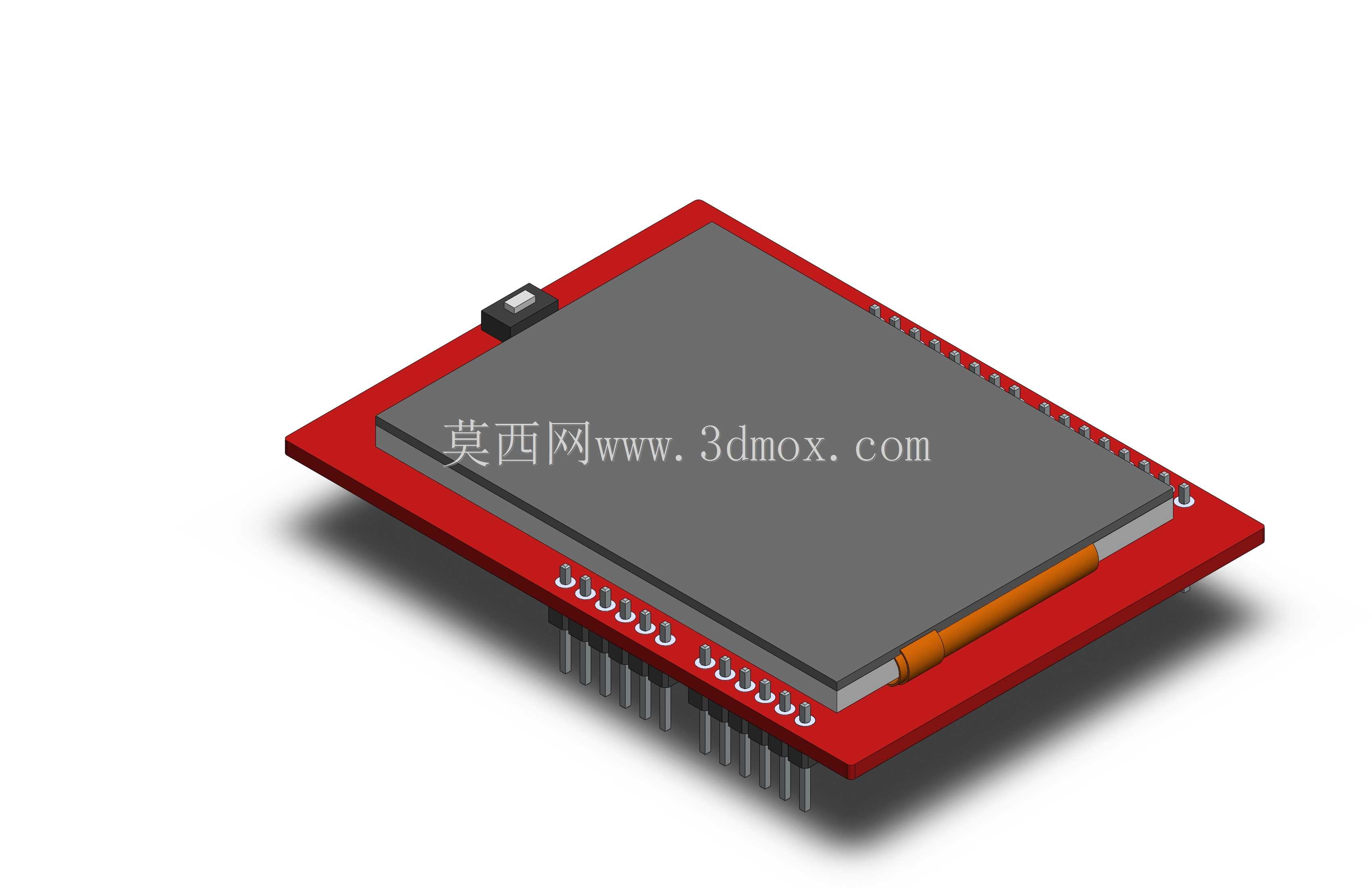

嵌入式开发场景里，外接显示屏的装配公差一直是容易被忽略的加工适配痛点，很多爱好者自行打样的屏架要么卡不住PCB边缘，要么挡住排针焊盘，反复返工浪费耗材。这款适配Arduino Uno/Mega的2.4英寸TFT屏结构，在加工适配层面做了不少贴合实际使用的细节调整。屏幕PCB的红色基板边缘做了0.2mm的让位倒角，对应开发板上方的排针位置预留了刚好的插装间隙，不需要额外弯折排针就能直接对位压合，避免了焊盘受力脱焊的隐患。屏幕下方的USB接口区域特意做了下沉式避空，插装完成后不会挡住开发板的USB通讯口，下载程序时不需要反复拆卸屏幕，日常调试的便利性提升很明显。PCB上的微调按键位置刚好落在装配后手指可及的区域，不需要额外开孔就能直接操作，外壳或者固定支架加工时不用额外预留按键位，减少了机加工的工序步骤。屏幕背面的驱动元件区域做了1.5mm的凸起支撑，装配后和下方开发板的电容元件之间保留了足够的散热间隙，长时间点亮屏幕不会出现热量堆积导致的花屏问题，也避免了元件引脚互相接触短路的风险。排针两侧的固定孔位和Arduino板的安装孔完全同轴，打样固定支架时可以一次钻孔完成两层板的固定，不用反复对位找正，亚克力或者3D打印支架的加工容错率提升不少。屏幕显示区域的边框刚好覆盖PCB的漏铜边缘，装配后不会出现边缘漏光的问题，不需要额外贴遮光泡棉，减少了组装时的辅料消耗。屏幕侧边的引脚焊盘做了加宽处理，手工焊接排针时不容易出现连锡问题，新手焊接的报废率能降低不少。整个结构的尺寸公差控制在0.1mm以内，不管是激光切割亚克力支架还是FDM3D打印固定座，都不需要反复打磨修配，装上去就能刚好卡紧，不会出现松垮晃动的情况。
