轻量化镂空机架四旋翼飞行器结构设计

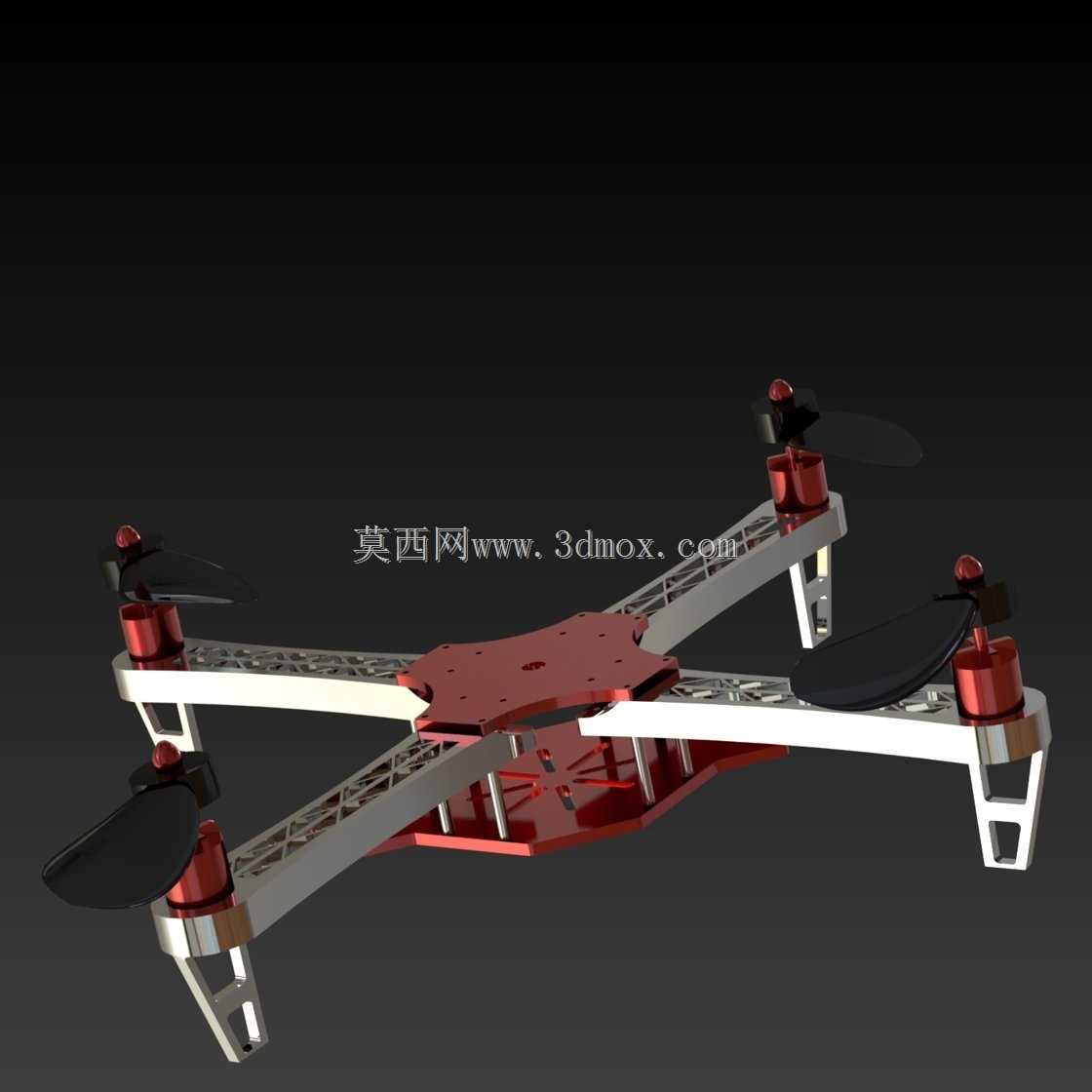

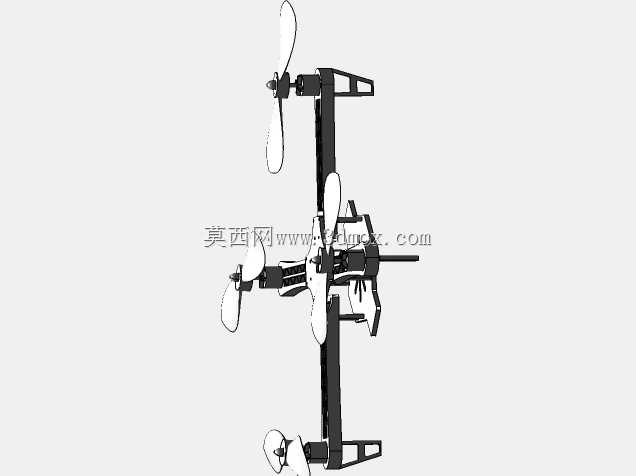

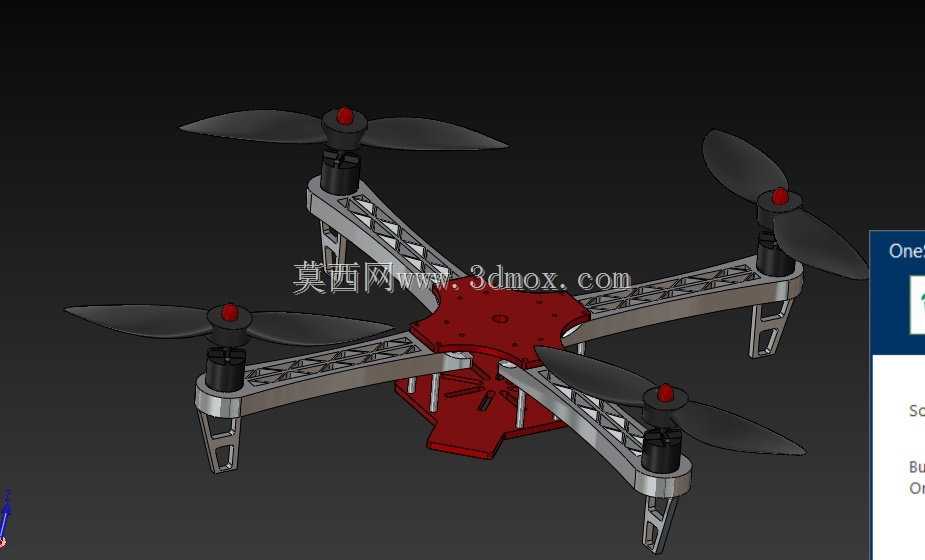

小型四旋翼飞行器的机架加工常陷入重量与结构强度的矛盾，板材过厚会增加整机负载压缩续航时长，板材过薄飞行中受旋翼高频振动易出现机臂断裂、电机座松脱的隐患。这套设计里机臂采用桁架式镂空构型，没有直接用整根型材切削，而是在承力路径上保留连续的金属筋条，非受力区域做等距镂空开孔，既把机臂的自重压到最低，又能让旋翼运转产生的振动顺着筋条传导到中心底板分散，不会在机臂根部形成应力集中点。中心底板做了分层沉台设计，飞控板、电调的安装位预留了0.2mm的装配公差，不需要额外加垫片就能让电路板贴合底板，避免飞行中电路板晃动影响传感器校准精度。电机座的安装孔做了同轴度校验，四个电机座的安装平面高度差控制在0.1mm以内，旋翼转动时不会因为电机倾斜产生额外的偏转力矩，降低飞控的校准补偿压力。机臂和中心底板的连接位没有用胶粘固定，而是做了嵌入式卡扣加螺丝锁附的双重结构，炸机时单个机臂受损可以单独拆卸更换，不需要整体报废整个机架。旋翼下方的机臂末端做了微小的上翘倾角，能抵消一部分旋翼下洗气流对机臂的冲击，减少飞行中的气流紊流干扰。外露的金属机架表面做了阳极氧化处理的预留层，既可以提升金属表面的耐磨性能，也能避免飞行中遇潮出现电路短路的隐患。整套结构没有多余的装饰性设计，每一处开孔、每一道筋条都对应实际飞行中的受力需求，加工时只需要用常规的线切割加CNC铣削就能完成，不需要开特殊模具，小批量试制的成本也能控制在合理区间，对于入门级飞行器实训组装、小型航拍设备改装都有不错的适配性。
