折叠式四旋翼航拍飞行器结构设计

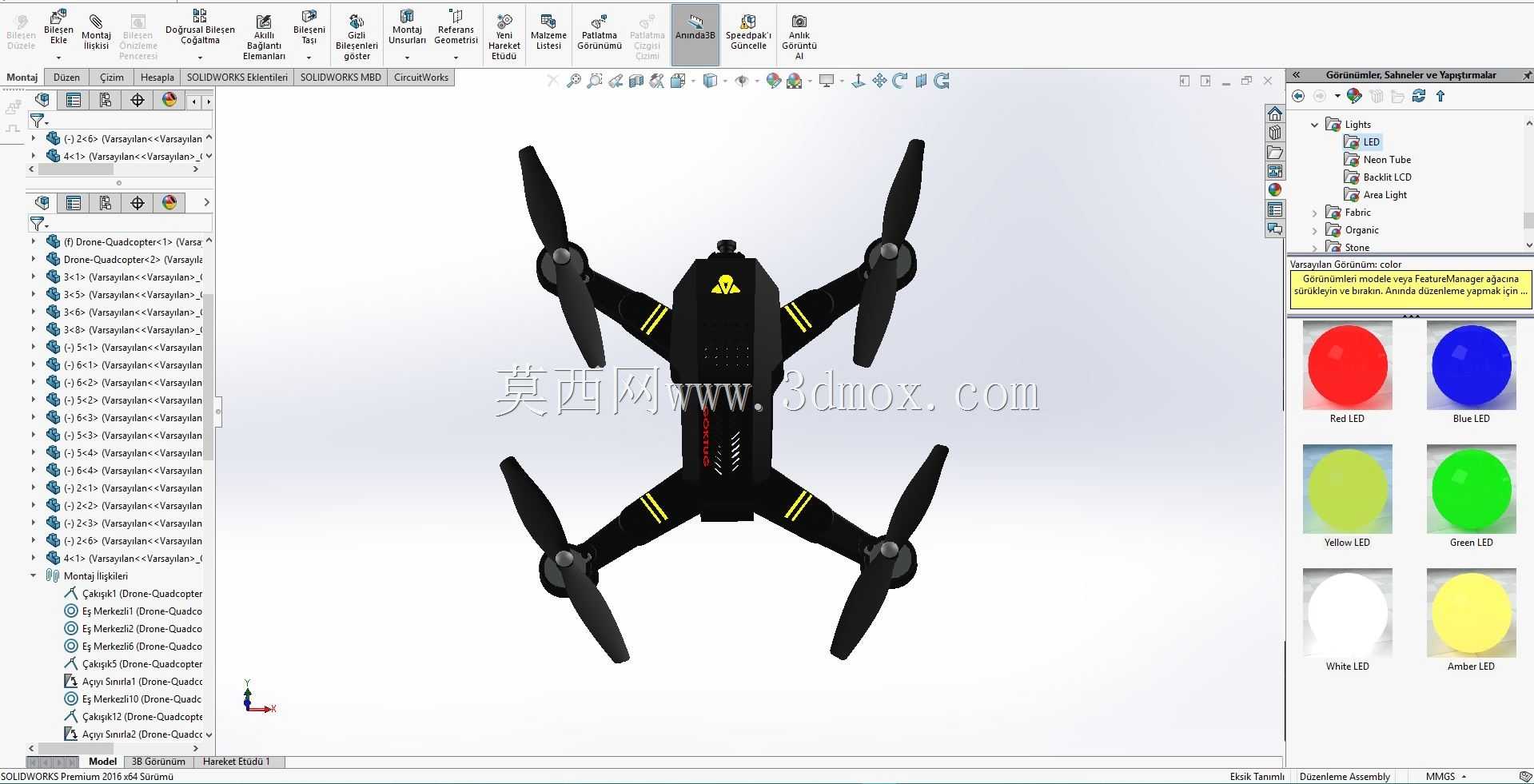

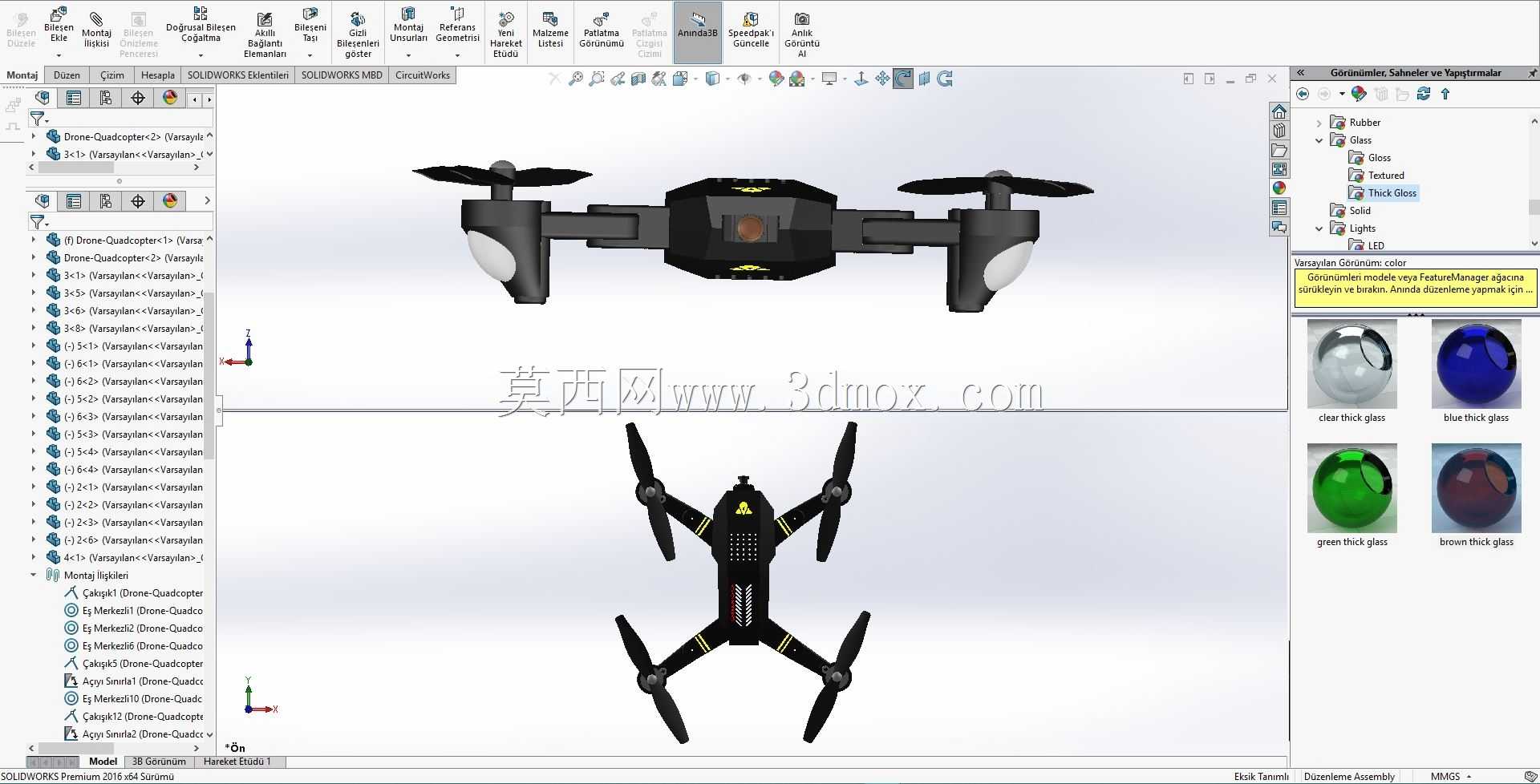

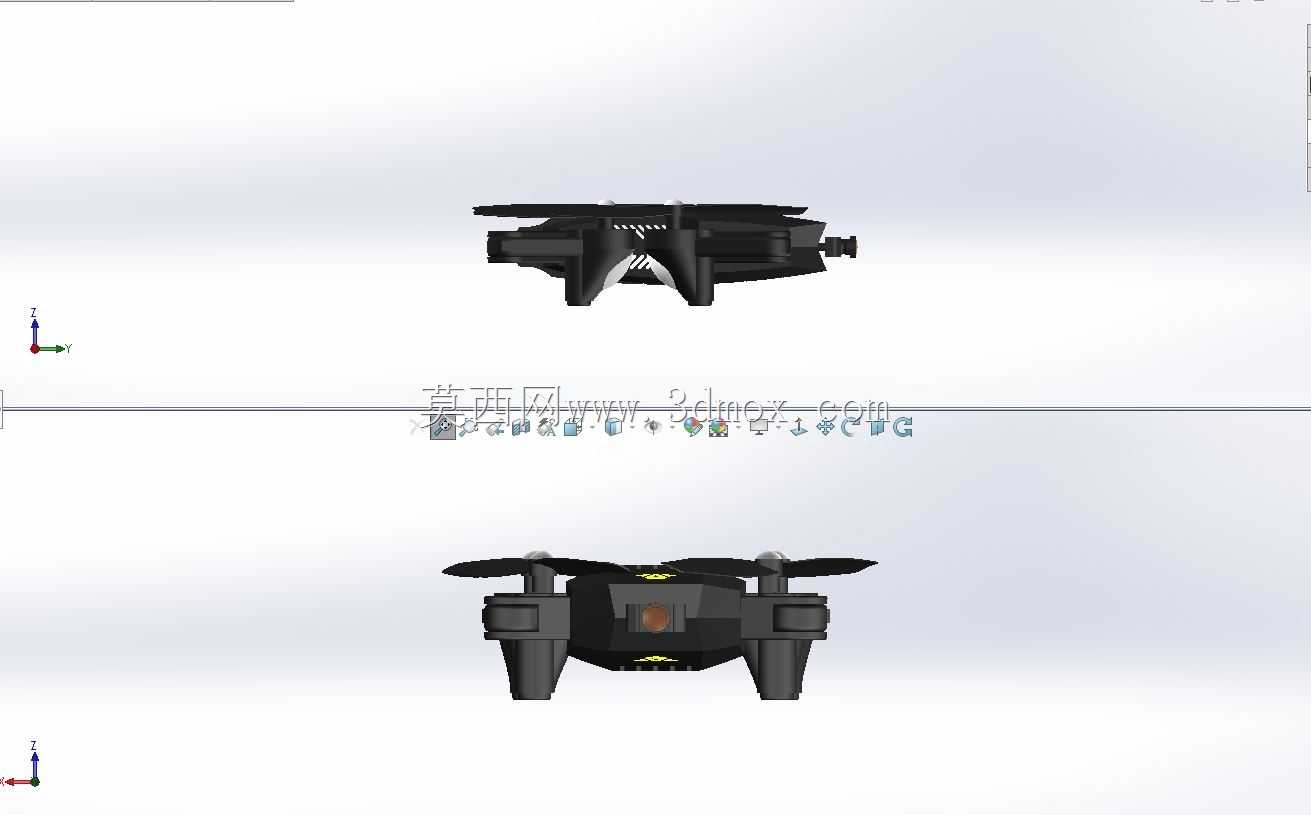

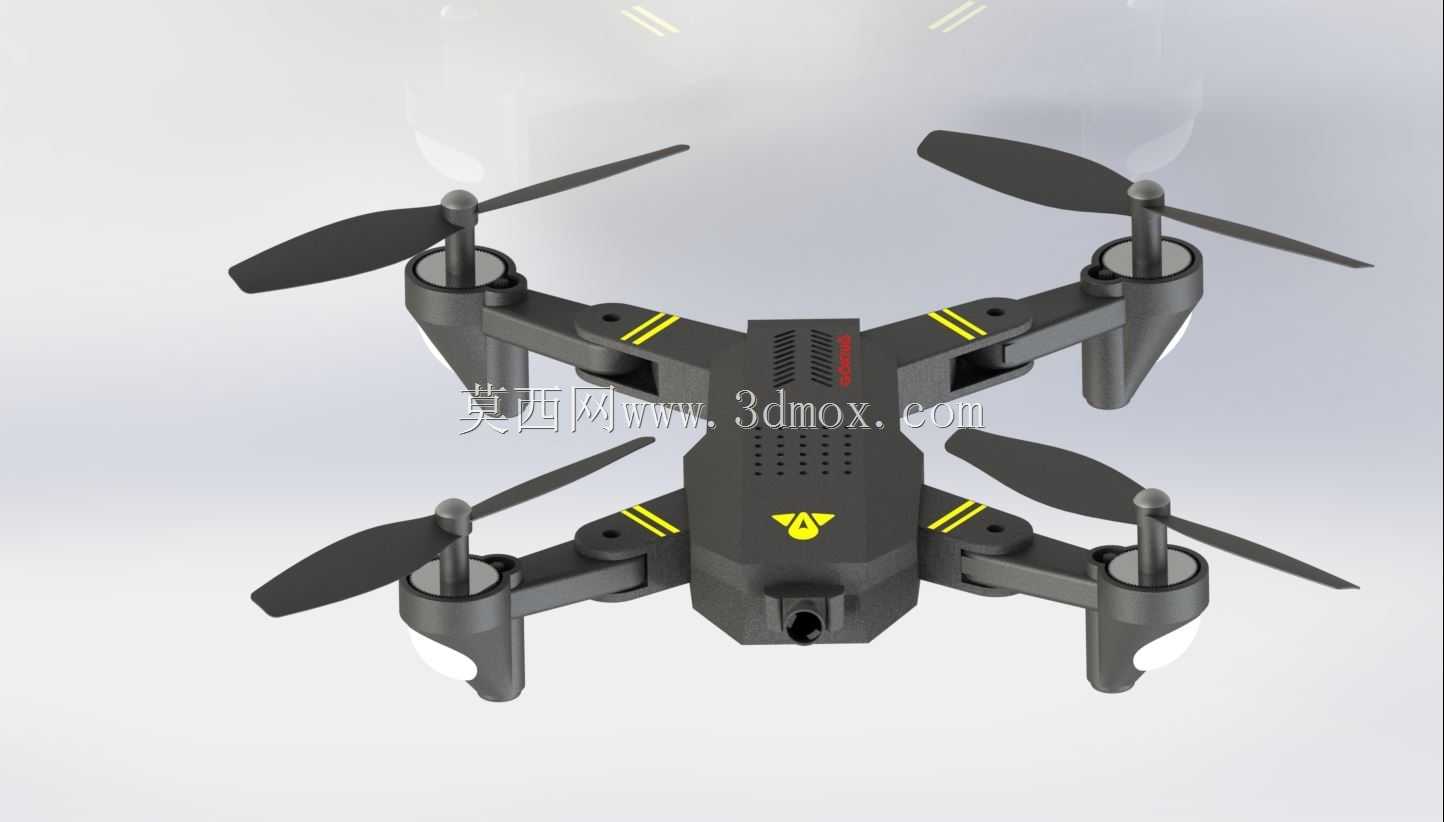

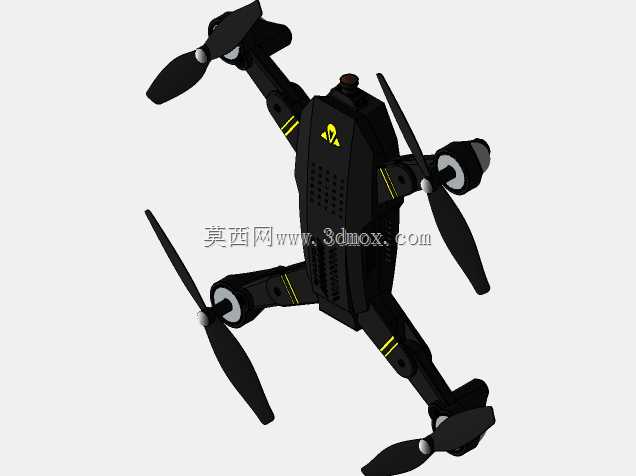

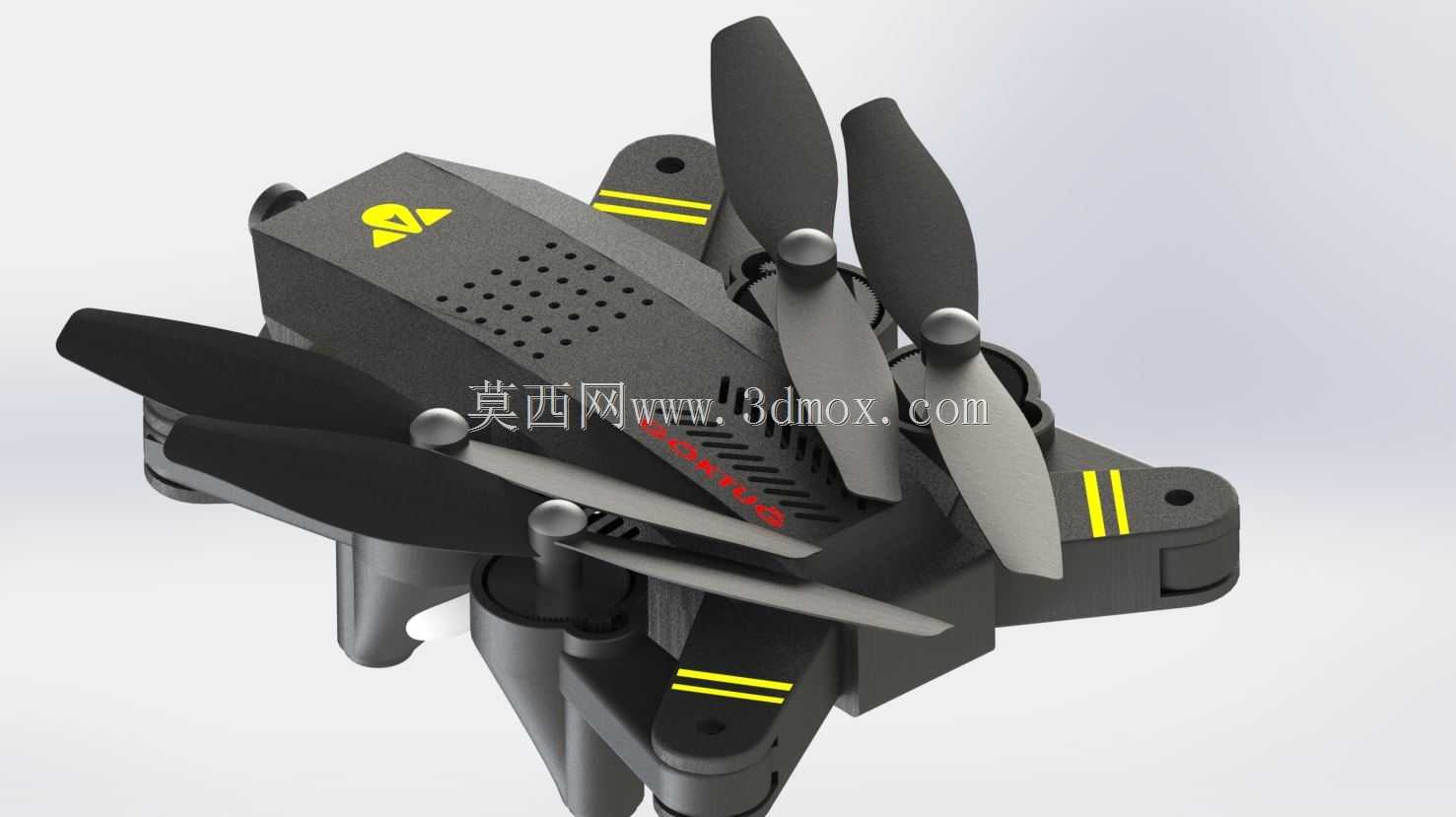

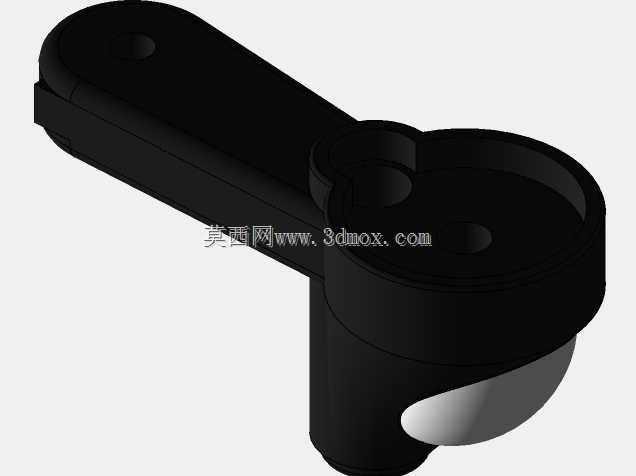

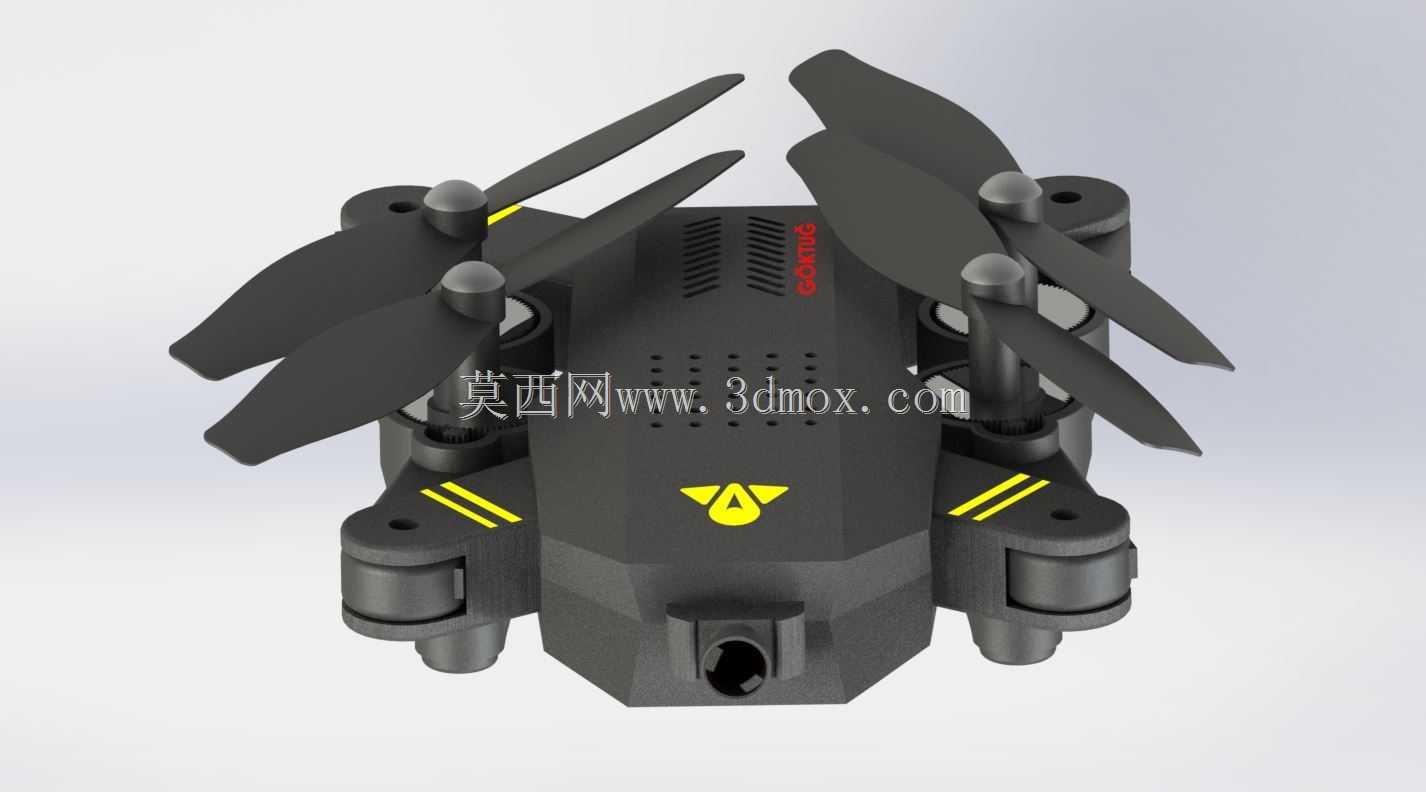

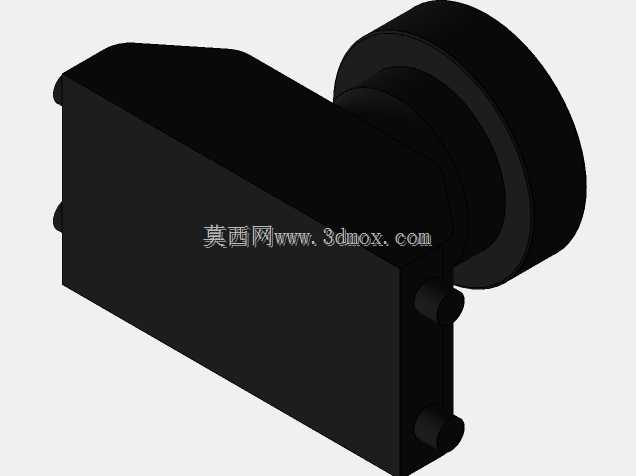

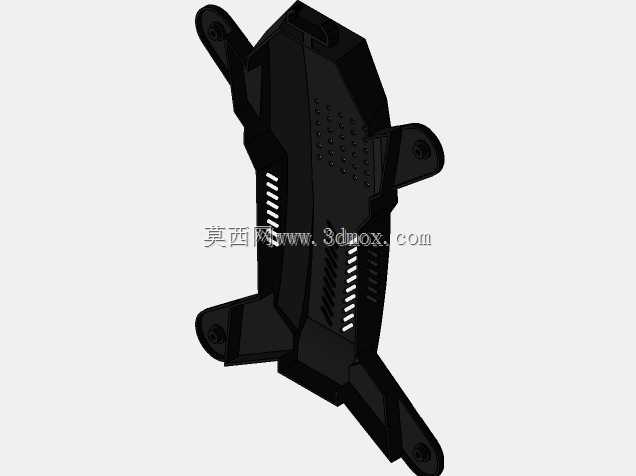

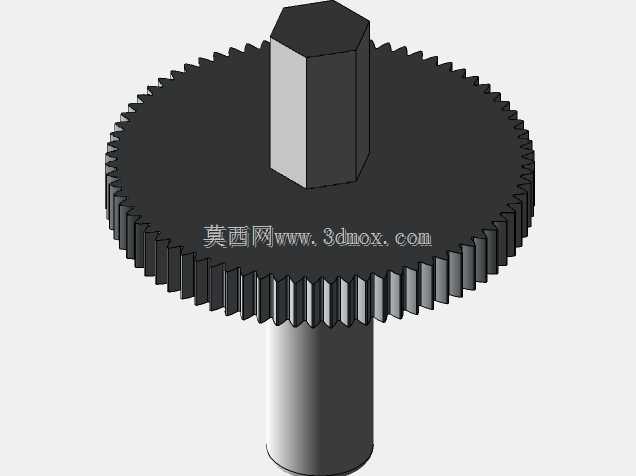

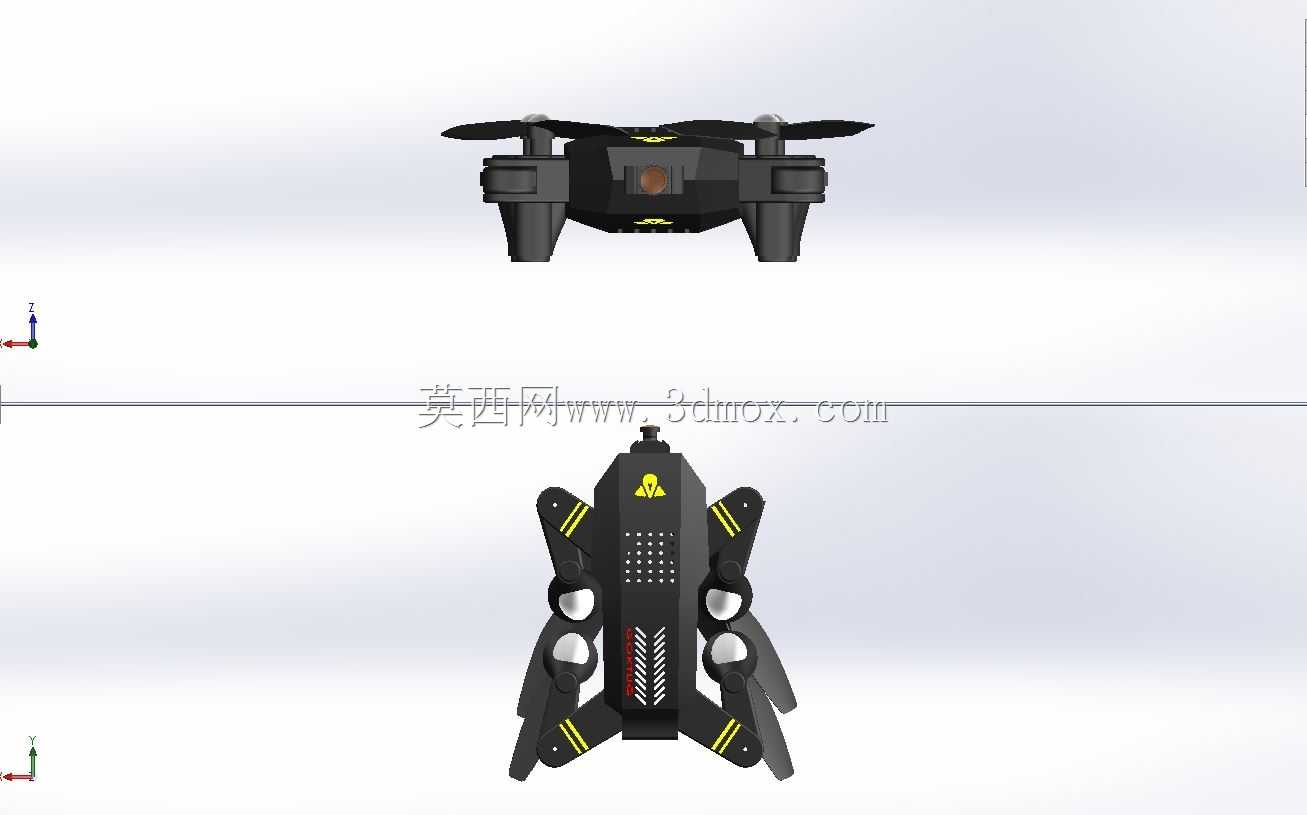

消费级小型无人机长期存在机臂折叠后虚位旷量、桨座同轴度偏差、飞控舱散热与密封矛盾的共性加工痛点，这款折叠四旋翼的结构设计恰好针对这些落地问题做了针对性的取舍。机臂与主机身的铰接位置没有采用常见的外露式转轴卡扣，而是把锁止凸台集成在机臂根部的注塑嵌件里，合模时直接将金属转轴嵌件埋入ABS机臂的成型腔，避免后期压装转轴带来的同轴度偏移，折叠到位后凸台卡入机身侧的弹性卡槽，既不会出现飞行时机臂受升力回弹松脱的隐患，也省去了额外的锁扣零件带来的装配公差累积。机臂末端的电机座做了1.2度的内倾预偏角，这个角度不是随意设定的，是结合桨叶动平衡测试的偏移量做的补偿，抵消小型空心杯电机高速转动时的桨尖涡流带来的机身飘移，不用在飞控程序里额外加偏置参数，降低了后期飞控调试的复杂度。机身顶部的散热格栅没有做通槽设计，而是在格栅下方加了一层0.3mm厚的防尘网嵌槽，飞控板和电池的热量通过格栅的对流槽散出，同时阻挡户外飞行时的浮尘、草屑进入舱内，避免电路板积灰带来的短路风险，格栅的筋条宽度做了0.8mm的等宽设计，注塑时不会出现缩痕，表面晒纹处理后也不会留下明显的合模线。前端的摄像头模组安装座做了浮动式的橡胶减震圈槽，摄像头PCB板通过四个微型橡胶圈卡在安装座上，隔离电机转动带来的高频振动，避免航拍画面出现果冻效应，减震圈的压缩量控制在0.2mm，既不会因为减震过软导致画面随飞行姿态晃动，也不会因为过硬失去减震效果。机身底部的电池仓盖采用滑扣式设计，扣合后仓盖与机身底面的齐平度控制在0.1mm以内，减少飞行时的底部紊流，仓盖内侧加了一圈泡棉压条，电池装入后被泡棉压紧，不会在机动飞行时出现电池移位导致的重心偏移。四个机臂的折叠转轴阻尼做了一致性调校，展开到飞行位置时的阻尼力刚好抵消机臂自身重力，不会出现收纳时自动展开、飞行时受气流冲击晃动的问题，桨叶的安装座做了快拆卡槽，不用额外工具就能更换桨叶，卡槽的定位缺口刚好对应桨叶的动平衡标记点，更换桨叶后不用重新做整体动平衡调试。
