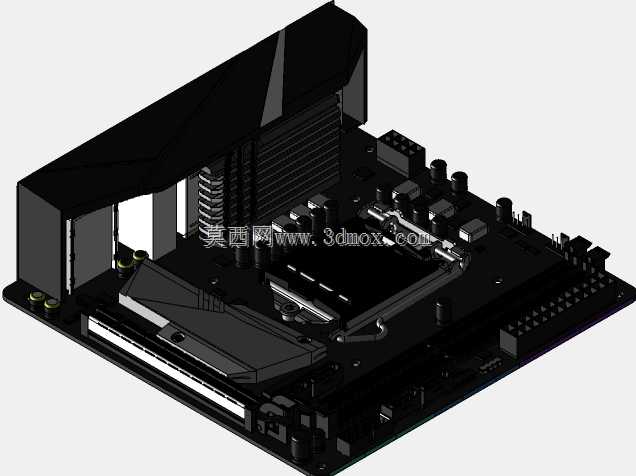

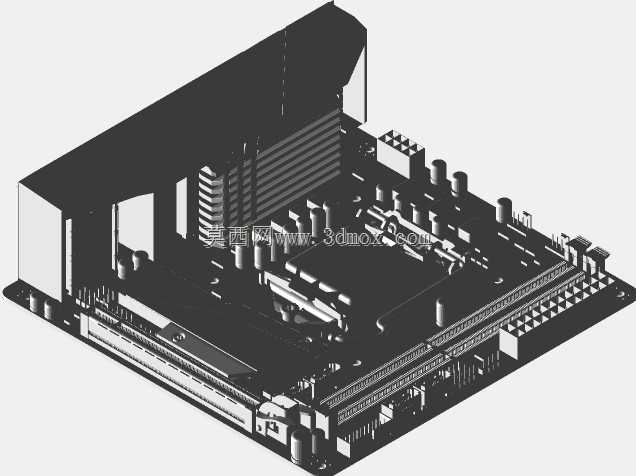

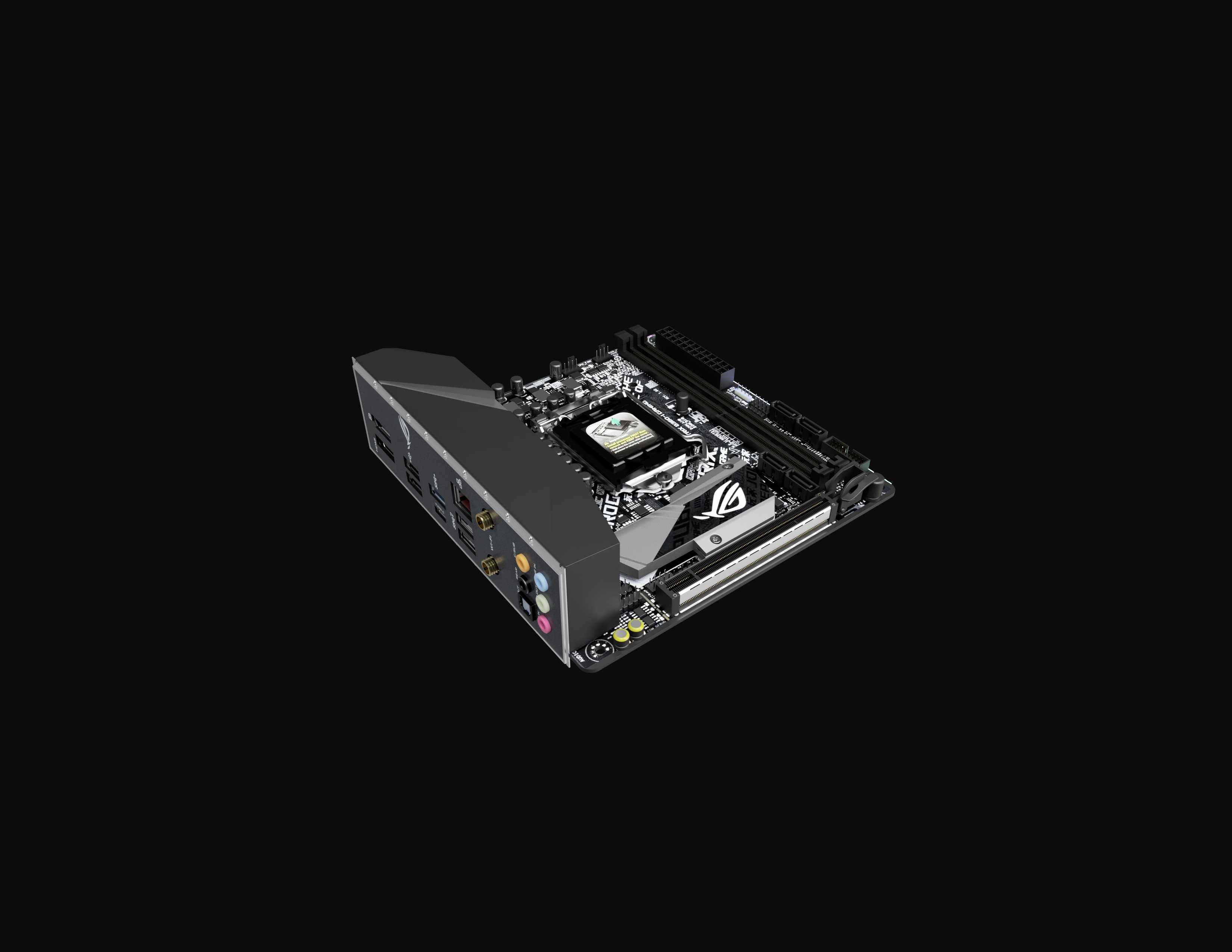

华硕ROG STRIX B360-I迷你ITX主板结构还原

迷你ITX主板的结构设计一直是硬件装配领域的难点，方寸空间内要排布CPU供电、内存插槽、M.2接口、I/O背板、音频模块等数十种元件，稍有不慎就会出现元件干涉、散热风道受阻、安装公差不足的问题。这款华硕ROG STRIX B360-I的三维还原，完全围绕装配逻辑视角展开，所有元件的位置、间距、高度都严格参照实物公差复刻，没有做任何理想化的简化处理。I/O背板区域的接口排布错落有致，USB接口、音频插孔、HDMI接口、网口的突出高度完全匹配实物，装机时不会出现机箱挡板与接口错位的问题，连接口边缘的倒角细节都做了还原，避免装配时割伤线材。CPU供电区域的散热装甲做了分层处理，装甲下方的电容、电感位置完全对应，散热装甲的卡扣位置、固定孔位公差控制在0.1mm以内，模拟真实装机时的扣合压力，不会出现装甲压到电容或者扣合不严的情况。内存插槽的卡扣结构做了可动还原，插槽的高度、间距完全匹配ITX机箱的内存限高要求，甚至连插槽边缘的防呆缺口位置都精准复刻，避免出现内存插反的模拟错误。主板边缘的固定孔位全部做了沉头处理，孔位间距完全符合ITX主板的标准规范，装机时可以直接匹配机箱铜柱，不会出现孔位偏移无法固定的问题。M.2硬盘插槽位于主板背面，模型里还原了插槽的固定螺柱位置，以及硬盘安装后的高度空间，模拟装机时不会出现硬盘与机箱背板干涉的情况。主板正面的音频区域做了分割线处理，音频电容的位置、PCB上的分割纹路都完全还原，连ROG标志性的眼状logo的浮雕高度都做了精准控制，不会出现logo过高影响散热器安装的问题。SATA接口的位置位于主板侧边，接口的朝向、突出高度都做了适配，模拟走线时线材不会与显卡、散热器产生干涉。整个模型的装配逻辑完全遵循真实硬件的装机顺序，从铜柱固定到CPU安装、内存扣合、散热装甲固定、线材插接，每一步的空间余量都做了模拟验证，没有出现任何装配冲突的问题，对于硬件装机教学、机箱结构适配验证都有很高的参考价值。
